Антенна харченко: расчет и изготовление

Что из себя представляет самодельный приемник: виды антенн

Антенны как покупные, так и изготовленные своими силами, принято разделять на несколько подвидов. Если рассматривать способы установки, их можно разделить на комнатные и уличные. 3G антенна своими руками при установке вне помещения будет работать более эффективно, поскольку она находится на открытой местности и не сталкивается с большим количеством помех. Такие конструкции наиболее актуальны для тех абонентов, чьи дома находятся на большом удалении от вышки оператора.

Исходя из принимаемого сигнала, данные устройства разделяют на две основные группы:

• Широкополосные.
• Узкополосные.

Первый образец более функционален, поскольку он способен получать сигналы 2G и 3G, однако он не может использовать 4G.

Узкополосная антенна, соответственно, рассчитана на прием сигнала с определенной частотой.

Антенны также принято разделять по следующим категориям:

• Направленная.
• Всенаправленная.
• Секторная.

Последние два подвида способны принимать сигналы от множества вышек одновременно.

Если произвести правильную настройку, самодельная антенна для 4G или 3G модема в сочетании с биквадратом может одновременно выполнять функции приемника и усилителя. Биквадрат представляет собой разновидность рамочной антенны, которую относят к группе зигзагообразных. Данная конструкция была разработана инженером К. Харченко еще в 60-х годах прошлого века. В то время она использовалась для приема сигнала телевидения.

В наше время это устройство используют для «поимки» интернет-сигналов, которые передаются мобильной сетью. Мощность сигнала напрямую влияет на общее качество передачи, в связи с этим фактом вопрос усиления приема сигналов мобильной сети с использованием самодельных антенн не теряет своей актуальности.

Улучшение скорости интернет-соединения антенной Харченко

Сегодня цифровое телевидение идет рука об руку с интернет технологиями. Среди любителей телевидения есть зрители, предпочитающие просмотр с монитора компьютера через интернет. Но для этого требуется высокая скорость, т.к. в интернет-вещании цифровой сигнал не кодируется и информация передается в большом объеме.

Эта проблема актуальна лишь для владельцев 3G-модемов, которые и будут рассматриваться:

• У владельцев 4G-модемов при крайне слабом соединении обмен информации со скоростью 5+ Мб/сек, что лишь заставит дольше ждать загрузку игры или фильма.
• Техническая скорость 3G-модемов (3-6 Мб/сек) является пограничной для использования современных интернет функций. При слабом принимаемом сигнале скорость в 3G-сети не более 1 Мб/сек, при которой уже невозможно смотреть прямую трансляцию в Full-HD качестве или находиться в онлайн-играх с хорошей графикой.

Антенну Харченко своими руками поможет увеличить скорость соединения при большой удаленности компьютера от телевизионной вышки и решить проблему описанных выше неудобств. Для модема не требуется основательно соблюдать точность при ее сборке и погрешность лишь незначительно ухудшит скорость.

Расчет

3g-модемы работают на частоте 1.9 — 2.1 ГГц, с учетом которых и потребуется изготовить универсальный приемник. Принцип вычисления сторон биквадратов тот же, что и для просмотра цифрового телевидения, вместо частот мультиплексов выступают минимальное и максимальное значение частотного диапазона.

В котором работают модемы:

• ƛmin = 300/2100 = 0.143 м = 143 мм;
• ƛmax = 300/1900 = 0.158 м = 158 мм.

Выше сообщалось, что длина стороны биквадрата (зигзага) составляет половину от проецируемой на приемник ширины волны в поперечнике, или ¼ ее длины.

В результате получается:

• 143/4 = 35.75 мм для сторон, укороченных разрывом;
• 158/4 = 39.5 мм для двух других сторон.

Сборка

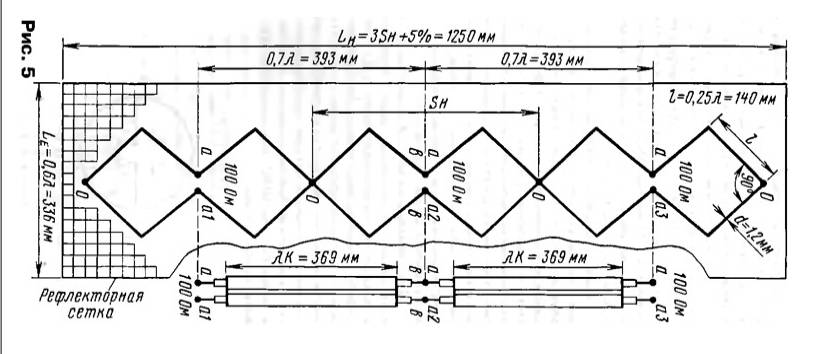

Собирается приемник по той же схеме, рассчитанной для цифрового ТВ. На случай отсутствия паяльного инструмента можно использовать крепеж. Концы обеих заготовок соединяются токопроводящим элементом. Конструкция для работы 3G-модема готова.

Осталось изготовить рефлектор, для которого действуют те же правила, что и при изготовлении антенны, улавливающей DVB-T2 сигнал. Расстояние между рефлектором и приемником составит L = 158/7 = 22.57 мм или 2.5 см. Учитывая малое расстояние, не следует уповать на допустимую погрешность, создаваемую толщиной проводника. Рекомендуется именно такое расстояние между ним и рефлектором. К готовой антенне припаивается кабель сопротивлением 50 — 65 Ом в любой точке приемника.

Подключение

За редким исключением, в 3G-модемах отсутствует разъем и к ним невозможно использовать внешние антенны. Если он есть — к кабелю подключается штекер и все готово. При его отсутствии нужно разобрать модем. К одному из контактов, соединенных с USB-входом, припаивается жила кабеля, а провод от рефлектора — к массе (внешней стороне входа).

Настройка

Первым делом рекомендуется проверить все соединения, а также провести осмотр сетевого фильтра. Потом следует провести регулировку коэффициента усиления, он должен находиться на частоте около 20 дБ. Есть два способа настройки — ручная или автоматическая. Первая осуществляется регулировкой ручки потенциометра и изменения направления антенны, вторая — непосредственно на репитере.

Таким образом, можно без проблем сделать систему усиления и репитер своими руками. Для этого всего лишь требуется приобрести необходимые компоненты, установить оборудование, все подсоединить и настроить. И тогда пользователь получит высокоскоростной Интернет!

Сделанный 4G репитер своими руками представляет собой специальный прибор, который позволяет значительно усилить принимаемый мобильный сигнал от операторов сотовой связи.

Использование Wi-Fi роутера как репитера: способы настроек, проверка работы . Усиление Wi-Fi-сигнала роутера своими руками: способы и методы . Свежие публикации. Как усилить сигнал 4G интернета с помощью репитера или антенны. 0. 15.04.2019.

Усилитель 4G сигнала для модема представляет собой специальный прибор, который позволяет значительно усилить принимаемый мобильный сигнал от операторов сотовой связи в технологии под названием 4G.

Усилитель сигнала мобильной связи решает проблему телефонных звонков и интернета на даче, в гараже, а так же в других труднодоступных зонах. Это вспомогательное оборудование стоит недёшево. Проблему решит gsm репитер, изготовленный своими руками, который вполне заменит не самый мощный покупной ретранслятор.

Преимущества антенны Харченко

Преимущества
Недостатки
Основным преимуществом данного устройства является то, что ее может собрать каждый человек самостоятельно, не имея при этом специальных инструментов и материалов

Практически все необходимо человек может обнаружить в своем доме.
Создавая антенну очень важно правильно рассчитать направление поляризации и частоту электромагнитных волн.
Антенна может похвастаться высоким уровнем показателей усиления и широкополосности.
Антенна может перестать работать из-за невозможности приема сигнала.
Благодаря замкнутым петлям-вибраторам обеспечивается максимальная устойчивость перед помехами в радиусе города.
На пути сигнала от антенны не должны находиться различные преграды, поскольку в таком случае устройство не будет работать.
Самодельная антенна Харченко не потребует больших затрат.
В процессе создания чрезвычайно важно соблюдать симметричность ромбов.
После установки антенны качество передачи данных заметно улучшиться.

Устройство может работать, как с телевизорами, так и беспроводной техникой.

Как настроить установленную антенну?

Обычно инструкция монтажа «тарелки» содержит таблицу, где указываются сведения по азимуту и углу – настроечные параметры по направлению. Параметры указаны, как правило, для местности, где расположены крупные населенные пункты.

Следует подобрать из перечня близлежащую территорию и взять параметры угла, азимута под настройку. Далее по этим параметрам выставить зеркало антенны, перемещая «тарелку» в плоскостях вертикали и горизонтали.

Это будет «грубая» настройка. После которой кабель антенны подключают к ресиверу, а приёмник, соответствующим образом (тоже через соединительный кабель) к телевизионному приемнику.

Далее останется только скорректировать параметры угла и азимута, добиваясь максимально качественной картинки на экране ТВ.

Настроечная таблица на основе месторасположения крупных населенных пунктов, где указывается предпочтительный параметр угла и азимута под направление антенны

Любой ресивер по умолчанию имеет сервис контроля уровня принимаемого сигнала. Используя этот функционал, можно с высокой точностью провести настройку оборудования.

Однако свои коррективы в настройку могут вносить погодные условия. Поэтому рекомендуется выполнять мероприятия по настройке при условиях ясного безоблачного небосвода.

Добившись появления устойчивого, достаточно сильного контрольного сигнала на экране ТВ, гайки крепления зеркала на кронштейне завинчивают до упора. Оборудование на этом считается установленным и настроенным.

Далее уже переходят к обычному пользовательскому просмотру с использованием карт доступа или через бесплатные доступные каналы. Как настраивать каналы и открывать доступ – всё это есть в инструкции пользователя.

Работают ли «народные» методы усиления

Перебирая вышеупомянутые техсредства для усиления сигнала, поневоле задаёшься вопросом: а нельзя ли самому собрать некое подручное устройство, которое способно если не обеспечить уверенный приём и передачу, то хоть немного улучшить положение дел?

К сожалению, если речь идёт именно о мобильном телефоне, ничего поделать нельзя. Сигнал от базовой станции вы, возможно, и сможете усилить, а вот мощности встроенного передатчика телефона для установления обратной связи будет всё ещё недостаточно.

С модемами дело обстоит несколько проще. Их передатчик меньше ограничен в мощности по той причине, что устройство не является мобильным и экономить заряд батареи нет смысла. То есть, в теории ситуацию можно улучшить сооружением направленной антенны, но это только в теории: производителей модемов множество и детали их технической реализации сильно отличаются.

Для усиления сигнала понадобится тонкая медная проволока, например, из трансформатора бытового блока питания или неработающего зарядного для телефона. Один её конец припаивается ко дну алюминиевой банки, верхушка которой срезана, а края распущены «ромашкой». Банка устанавливается вне здания как можно выше, желательно наколоть её на длинный гвоздь для возможности поворота в сторону источника сигнала.

От импровизированной антенны провод тянется по кратчайшему пути к приёмо-передающему устройству — модему и телефону. Проволока должна быть как можно более ровной, без поворотов и резких перегибов — они увеличивают сопротивление проводника а складки и витки образуют искажающие фильтры.

В случае с модемом нужно удалить корпус и намотать вокруг штатной антенны 4–5 витков проволоки. Сама антенна может иметь вид медной полоски или участка печатной платы с зигзагообразной дорожкой, не забудьте только предварительно изолировать модем от провода полоской полиэтилена, вырезанной из одноразового пакета.

Некоторые телефоны старого поколения тоже подлежат подобной модификации. Нужно найти GSM-антенну, которая имеет вид блестящего латунного цилиндра диаметром около 2 мм с небольшим отверстием по центру. Скрыта антенна может быть как под крышкой батареи, так и глубоко в недрах устройства. Отверстие в центре — диагностический разъём для временного подключения внешней антенны, в него ничего втыкать не нужно, иначе велик риск перегрузить передатчик. Вместо этого на проволоке нужно связать самозатягивающуюся петлю и накинуть её на поверхность металлического цилиндра.

Конечно, подобные методы, условно относящиеся к пассивному усилению, не дают никакой гарантии успеха. Подходят они разве что в качестве способа трансляции сигнала с улицы, если внутрь постройки он по неявным причинам не проникает. Но есть и методы, которые способны обеспечить вас потрясающей скоростью даже на большом удалении от базовой станции.

Сборка антенны для 3G-4G модемов

Модемы третьего и четвёртого поколения связи, относящегося к долговечному стандарту LTE, работают в частотных диапазонах 2000-2100 МГц и 2500-2600 МГц соответственно. На рынке ещё изредка встречаются 2G модемы, заточенные под использование в диапазоне 900 МГц. Предлагаются и их комбинированные с 3G и 4G вариации, однако устройства мобильного интернета, работающие с сотовой связью второго поколения, становятся всё менее распространёнными. Представленные параметры антенн рассчитаны на более современные модемы.

Диапазон частот стандарта 3G эквивалентен 143-миллиметровой протяжённости волны. Это незначительно расходится по длине волн с 4G, однако не будет сильно заметно при использовании широкодиапазонного усилителя по технологии Харченко. Данная антенна ловит любые сигналы сотового интернета, начиная от предназначенного моделью и продолжая по убыванию длины волны. Устройство, собранное для стандарта 3G, прекрасно принимает передачу в диапазоне связи четвёртого поколения.

Рекомендуемые размерности для универсального усилителя Харченко указаны с учётом уровня сопротивляемости кабеля в 50 и 75 Ом соответственно:

• внешняя сторона квадрата составит 35,8 или 35,7 мм;
• внутренняя сторона квадрата должна быть 34,2 или 34,4 мм;
• общая длина вибратора будет равняться 100,3 или 95,5 мм;
• ширина эквивалентна 50,1 или 52,1 мм;
• проём в районе спайки составит 2,1 или 1,8 мм;
• рекомендуемое расстояние между экраном и вибратором равняется 16,4 или 17,4 мм;
• параметры ширины и длины рефлектора будут эквивалентны 143 мм в обоих случаях.

Приведённые значения можно так же округлять до целых или допускать небольшие погрешности.

Антенна 4G LTE для модема своими руками

Никогда русский человек при возможности сэкономить не откажется от этого. Если на даче или за городом, в квартире или коттедже низкая скорость Интернет, зачем покупать дополнительные устройства? Расскажем, как делается самая простая и дешевая внешняя антенна для 4g lte модема своими руками.

Характеристики внешних усилителей для модема

Антенны – это устройства для усиления сигнала. Они бывают разных типов:

• узконаправленные;
• секторные;
• всенаправленные.

Самые простые – всенаправленные. Они могут принимать и передавать сигнал во все направления с одинаковой интенсивностью. Примером может служить обычный четвертьволновой вибратор. Если говорить упрощенно, это обычный кусок провода, имеющий длину в четверть волны принимаемого сигнала.

Секторная способна ограничивать излучение в определенном секторе. Например, если за всенаправленной антенной поставить лист железа, то получится секторная антенна с сектором в 180*. Такой лист железа называется экраном.

Самая эффективная — направленная антенна, которая является частным случаем секторной. За счет подбора (конечно же точного расчета на самом деле) кривизны экрана можно получить узко направленный луч излучения радиоволны.

Двумя основными характеристиками любого приемо-передающего устройства являются чувствительность и коэффициент усиления. Чувствительность влияет на качество принимаемого сигнала, коэффициент усилений – передаваемого. Измеряются эти параметры в dBi. Чувствительность измеряется отрицательным числом, коэффициент усиления положительным. Чем больше модули этих чисел – тем лучше, тем качественней ваше устройство. Например, чувствительность в -75dBi хуже, чем -83dBi. Коэффициент усилений 11dBi лучше, чем в 6dBi. Чем выше эти параметры, тем больше дальность устанавливаемой связи.

Простая внешняя 4g антенна своими руками

Обычный собирающий фокусирующий внешний усилитель для модема продается в магазине и стоит денег.

Если у вас есть корпус от старого ПК (а их обычно жалеют выбрасывать и отвозят на дачу – вдруг пригодится), то вы можете сделать внешнюю направленную антенну 4g своими руками. Вам понадобится весь корпус, ножницы по железу и придется купить кабель USB для внешнего усилителя.

Описывать шаги не будем, их видно из чертежа.

И вот результат.

Можно упростить конструкцию.

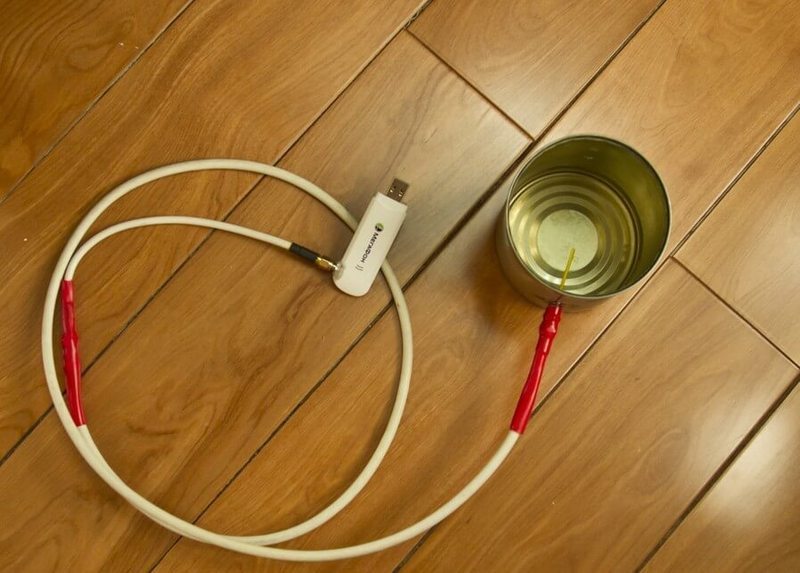

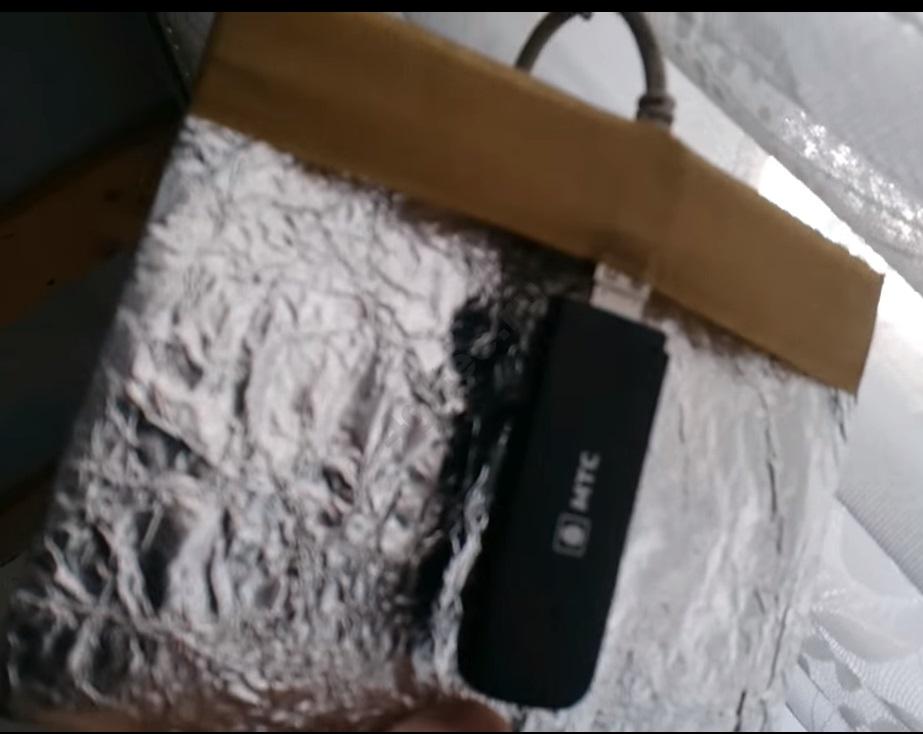

Если нет куска металла, возьмите плотный картон и обклейте его фольгой.

Если лень обклеивать, поищите на кухне среди посуды. Можно сделать вот такую антенну для 4g модема своими руками.

Спасибо пользователю Укшуйник, который не поленился выложить все чертежи.

Панельная антенна 4g своими руками

Для изготовления внешней самодельной антенны для модема 4g lte своими руками вам понадобится:

• Лист оцинкованного железа для панели размером 334мм*290мм и для четырех патчей, каждый из которых имеет размер 118мм*70.5мм.
• Моток медной проволоки диаметром 2 мм.
• Кусок медной фольги для вырезания пятачка диаметром 21 мм.
• Пенопласт под патчи.
• Клей для приклеивания патчей к пенопласту.

Все размеры внешнего устройства указаны на чертеже.

Сделайте чертеж внешнего усилителя на бумаге в натуральную величину, разложите патчи. Затем изогните проволоку и припаяйте ее к патчам. Высверлите отверстие для штекера кабеля в основании и припаяйте штекер. Затем вырежьте из пенопласта круги, приклейте их к основанию на места патчей. Сверху приклейте конструкцию.

Для использования такой внешней антенны для усиления 3g/4g сигнала своими руками модем должен иметь разъем для кабеля.

Антенна Харченко для 4g модема своими руками

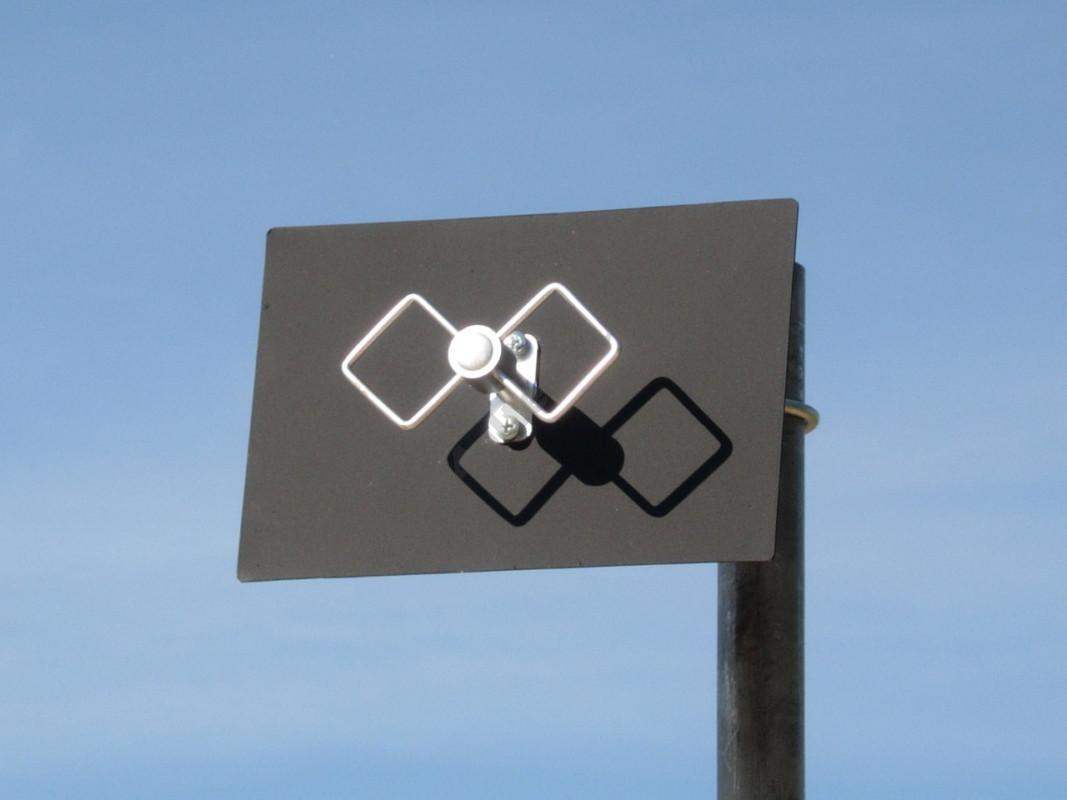

Названо устройство по имени инженера, который первым придумал его. Это мощная внешняя антенна для usb модема 4g изготавливается своими руками, схему нужного варианта можно найти в Интернет. Мы приведем самый простой.

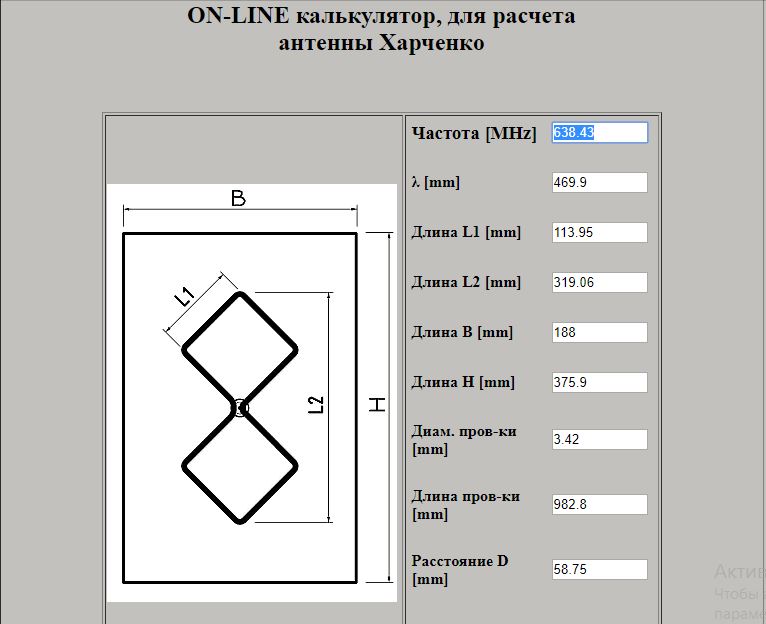

Все параметры рассчитываются в зависимости от частоты приема-передачи модема. Калькулятор можно найти здесь.

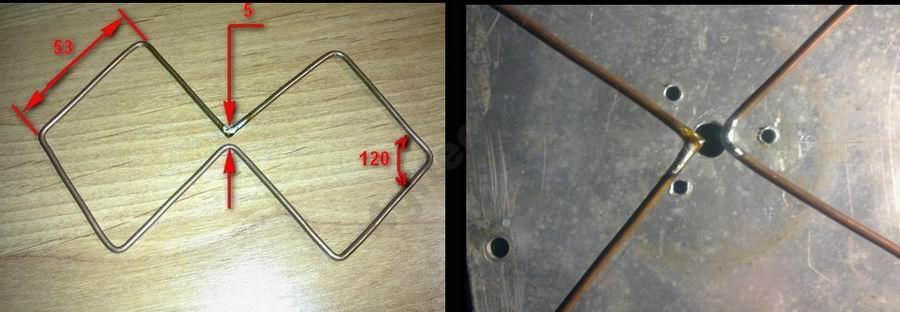

Понадобится медная проволока, лист алюминия толщиной 2мм. Сначала надо изогнуть проволоку таким образом, чтобы в середине ее стороны не касались. И припаять концы.

В центре пластины сверлится отверстие под кабель.

Затем на платине крепится проволока. Она не должна касаться рефлектора.

Расстояние 3,6 см.

Далее это крепится на кронштейн спутниковой тарелки или просто на палку.

Если модем имеет разъем под усилитель, то осталось только подключить. Если нет, то его тоже надо подготовить своими руками. Нужна медная фольга для печатных плат. Обмотайте модем на 2/3. Припаяйте кабель. Сделайте второй слой. И закрепите.

Все готово!

Также вы можете ознакомиться с обзором антенн 4g Mimo и узнать, как настроить 4g на телефоне.

Виды антенн для 3G и 4G

На сегодняшний момент видов приемников сигнала для мобильных сетей третьего и четвертого поколений существует немало. Многие из них использовались еще до появления сотовой связи (для телевизионного вещания) и успели зарекомендовать себя с хорошей стороны. Ниже рассказано об основных антеннах для 4G Интернета, которые можно собрать своими руками.

Простая

Самый примитивный вид антенны, который выглядит, как обычный кусок проволоки. Такое приспособление относится к среднемощным или маломощным. То есть длинные линки с его помощью поддерживать вряд ли получится. Зато можно с легкостью заменить стандартную антенну роутера или модема на 2 децибела. Это позволит по меньшей мере в 2 раза увеличить радиус покрытия сетевого устройства без особых затрат.

Антенна, припаянная к модему

Панельная

Ещё один вариант оборудования, применяемого для улучшения качества сигнала. Особой популярностью пользуются для работы с 3G и 4G сетями.

Обратите внимание! Изначально их использовали для стандартов третьего поколения, но затем стало понятно, что эти устройства могут спокойно работать и с LTE сетями. Всё дело в том, что рабочий диапазон этих стандартов частично совпадает

Направленная 3G, 4G пушка

Это устройство представляет собой штырь, на котором на определённом расстоянии надеты медные круги фиксированного радиуса. Преимуществом такого приспособления является то, что при грамотном подходе и минимально затраченных средствах можно получить антенну, улавливающую сигнал даже за 30 км от вышки или базовой станции, что крайне выгодно и удобно.

MIMO

Чтобы увеличить пропускную способность каналов передачи данных между приемником и передатчиком, разработали специальный метод обработки радиосигналов, основанный на том, что приемы передачи ведутся через различные антенны.

Важно! Применяя антенну типа MIMO, можно увеличить пропускную способность доступа к сети. Это будет величина, в среднем на 10-30 % большая, чем при использовании простой антенны. Основной принцип работы приспособления заключается в устранении любых взаимосвязей между принимающей и отправляющей антеннами

Основной принцип работы приспособления заключается в устранении любых взаимосвязей между принимающей и отправляющей антеннами.

Антенна Харченко, или биквадрат

Антенну, которую придумали еще в 60-х гг. прошлого века, по праву считают одной из наиболее популярных. В те времена она помогала улучшить качество картинки на телевизоре людям, проживающим за зоной уверенного приема телевизионных сигналов, а сегодня она может с легкостью повысить скорость доступа к мобильным сетям и телекоммуникационным системам.

К сведению! Другое ее название — биквадрат.

Волновая

Антенна под названием «волновой канал» была изобретена еще раньше, в 1926 г. в Японии. Данные приспособления сразу стали популярными во всем мире. Они очень просты в изготовлении и обладают достаточно хорошей направленностью. Телевизор стал цифровым, а значит, мультиплекс может передать сразу несколько каналов на одной частоте.

Важно! Это значительно упростило изготовление антенны, так как теперь не нужно обеспечивать широкополосный сигнал, достаточно создавать приемник на одну определенную частоту

Другие возможные виды

Одним из наиболее распространенных видов антенн является облучатель для спутниковой тарелки. Он продается во многих специализированных местах и обладает хорошим соотношением цены и качества. Спутниковые тарелки позволяют фиксировать сигнал на расстояние до 40 000 км. Понятно, что такое приспособление сделать в домашних условиях крайне проблематично, поэтому оно не стоит детального рассмотрения. При желании его можно просто купить.

Принцип работы усилителя сигналов

Дополнительные материалы и инструменты

Само собой, для улучшения качеств антенны потребуются дополнительные детали. В качестве рефлектора подойдёт пластина из любого электропроводящего материала, предъявляются требования лишь к износоустойчивости и прочности. Подойдут даже CD-диск или алюминиевая фольга, используемая в кулинарии для выпечки. Главное, закрепить её на ровном прочном основании из дерева или пластика, куда будут установлены остальные детали антенны. Дополнительно понадобятся крепежи из диэлектрика, чтобы жёстко зафиксировать антенну относительно рефлектора, а также коаксиальный кабель сопротивлением 50 Ом.

Присоединить устройство к роутеру позволит специальный штекер, который придётся приобрести в магазине. В случае отсутствия разъёмов у роутера, как у большинства недорогих моделей, придётся разобрать его и припаять кабель прямо на плату. Помните, такие действия с роутером лишат его гарантии, и вся ответственность за такие действия ляжет целиком на вас. Остальные материалы можно подобрать по месту из того, что найдётся в кладовой у домашнего мастера.

Как понятно из вышеизложенного, обязательным инструментом является паяльник, немного припоя и флюса. Линейка с миллиметровыми делениями позволит соблюдать точные размеры изделия, а пассатижи или плоскогубцы потребуются для точного сгибания проволоки в контур. Нож и бокорезы (кусачки) понадобятся для работы с кабелем, а при сверлении отверстий нужна будет дрель или шуруповёрт и сверло.

Шаг 4: усиление сотовой связи с помощью комплекта с репитером

И еще пара глав, пожалуй, о самом эффективном способе усиления – с помощью репитера. Рекомендую.

Что такое репитер и как его правильно выбрать

Использование лишь одной антенны не всегда возможно, потому что входящий сигнал может быть слабым, и всё усиление, полученное за счет антенны, вы потеряете в кабеле. Именно поэтому я рекомендую использовать репитеры, как максимально эффективный способ активного усиления сотовой связи.

Репитер – это микроволновое устройство, которое усиливает сигнал сотовой связи там, где это необходимо, в том числе и сигнал мобильного интернета 4G / 3G. Сейчас производится много таких устройств, но я выяснил, что самым надежным оборудованием являются комплекты VEGATEL.

Самого по себе одного репитера недостаточно для создания покрытия, именно поэтому, если вы хотите усилить сотовую связь, лучше приобретать сразу готовый комплект и совсем не волноваться:

• Уличная антенна
• Сам репитер
• Комнатная антенна
• Коаксиальный кабель для монтажа
• Крепления
• Разъемы

Как же правильно выбрать такой комплект? Прежде всего вам нужно понять, какой именно сигнал вы будете усиливать. Для этого нужно установить на смартфон одно из приложений, которое покажет вам, на какой частоте работает ваш оператор сотовой связи. Вот список этих программ: Network Cell Info Light, Network Signal Info, Cell Tower Locator. Можно использовать любое. В интерфейсе придётся разобраться, но это не сложно (вы точно справитесь).

Если сигнала нет внутри здания, не стоит ставить крест на идее. Вам нужно выйти из дома и попробовать поймать сигнал вокруг него, потому что улавливать сигнал будет уличная антенна, установленная на крыше или фасаде.

После определения частотного диапазона, нужно определиться, на какой площади вы хотите получить стабильный сигнал. VEGATEL выпускает много моделей комплектов для усиления сотовой связи как на площади одной комнаты, так и целого дома.

Какой комплект с репитером купить?

Лично мой опыт связан именно с VEGATEL/TITAN. Чего и рекомендую вам. Установка и настройка такого комплекта занимает, обычно, не более часа. И это при полном отсутствии опыта.

Комплект Titan-900 (LED)

Это самый ходовой и бюджетный комплект, который способен дать вам приемлемый 3G интернет. Очень востребован дачниками.

• Площадь покрытия – до 350 кв. м.
• Диапазоны, которые усиливает – EGSM/GSM-900 (2G) и UMTS900 (3G).
• Коэффициент усиления – 78 дБ.

Комплект Titan-1800 (LED)

Любимый комплект дачников и жителей загородной местности, ведь с его помощью можно усилить не только голосовую связь но и мобильный интернет 4G, дающий максимально возможную скорость соединения.

• Площадь покрытия до 350 кв.м. или до 3х комнат дома.
• Диапазоны, которые усиливает – GSM-1800 (2G) и LTE1800 (4G).
• Коэффициент усиления – 78 дБ.

Комплект Titan-1800/2100 (LED)

Позволяет усилить связь в трех диапазонах, получив и максимальную скорость интернета 3G/4G и уверенную голосовую связь.

• Площадь усиления – до 350 кв.м.
• Диапазоны, которые усиливает – GSM-1800 (2G), UMTS2100 (3G) и LTE1800 (4G).
• Коэффициент усиления – 78 дБ.

Как сделать антенну: пошаговая инструкция

1. На проволоке маркером или легкими насечками ножом сделайте пометки от начала до конца на расстоянии 15 см друг от друга.
2. Зажав проводник в тиски или применив плоскогубцы, согните проволоку под углом в 90°. Четвертый загиб нужно делать в обратную сторону, чтобы квадрат не заходил на первый. Так мы получим два ромба.
3. Свободные концы не должны соприкасаться с другим внутренним углом.
4. Крайние концы проволоки тщательно зачистите наждачной бумагой или напильником.
5. С помощью кислоты и припоя спаяйте концы. Можно предварительно примотать концы проволокой, чтобы проще сделать спаивание.
6. Зачистите антенный провод примерно на 20 мм. Снимите верхнюю оболочку на эту длину. А внутреннюю изоляцию удалите примерно на 5 мм.
7. К одному углу припаяйте экранирующий слой кабеля. К другому пайкой прикрепите медный сердечник кабеля.
8. Закрепить кабель можно к одной или двум сторонам устройства Харченко. Используйте изоленту или другой клейкий материал. Но лучше прижать кабель пластиковыми стяжками. Изолента под действием влаги со временем начнет отклеиваться.
9. Последний этап заключается в защите центральной точки антенны. Залейте центр эпоксидкой или термоклеем. Обязательно контролируйте, чтобы внутренние углы не замыкались.

Осталось только надеть антенный штекер на кабель и попробовать настроить цифровое телевидение на Т2-приставке или телевизоре.

Антенна Харченко для приема DVB-T2

Сегодня существует несколько модифицированных версий антенны для цифрового ТВ, которые представлены приемником круглой, треугольной, «бабочка» и др. форм. Но самой стабильной и качественной остается именно биквадратный (двойной квадрат) вариант, сборка которого и будет рассматриваться.

Расчет

Перед изготовлением требуется рассмотреть исходные характеристики и провести расчет антенны Харченко. Чертежи и ее схема составляются на основе единственной величиной — частотой, на которой идет сигнал. Она измеряется в Герцах (Гц) и обозначается буквой F. Она напрямую влияет на длину электромагнитного излучения (ƛ), которая вычисляется формулой 300/F.

В качестве примера берется частота вещания первого и второго мультиплексов в Москве — 546 и 498 МГц (мегагерц). Следовательно, нужна двухдиапазонная антенна.

Подставляя оба значения в формулу, находится длина волны излучения сигнала:

• ƛ1 = 300/546 = 0.55 м = 550 мм;
• ƛ2 = 300/498 = 0.60 м = 600 мм.

В итоге получается длина волн 5.5 и 6.0 дм, для их приема нужны антенны диапазона ДМВ, которые называются дециметровыми. Теперь легко вычислить ширину волны в поперечнике, которой она проецируется на приемник. Она равна ½ длины и составляет 275 и 300 мм для первого и второго мультиплексов.

Для качественного приема цифрового сигнала размер каждого ребра биквадрата должен в точности соответствовать половине проецируемой ширины волны в поперечнике (или ее полудлины). В качестве материала может служить алюминиевая жила или медная трубка. Идеальным вариантом будет медная проволока 3 — 5 мм. У нее устойчивая геометрия и она хорошо гнется.

Сборка

Приемник изготовляется из двух независимых заготовок. Каждая из них будет представлять форму правильного ромб со сторонами 137.5 и 150 мм. Т.к. у данной фигуры все стороны равны, на разрыве будут короткие стороны. Для упрощения процесса нужно отрезать провод длиной 2х137.5 + 2х150 = 575 мм и от краев отмерить 150 мм, а также поставить отметку посередине. Отмеченные точки — это места изгиба. В итоге должно получиться два одинаковых ромба со смежными укороченными сторонами на разрыве.

На следующем этапе изготовления антенны для цифрового ТВ своими руками нужно соединить обе ромбовидные заготовки в единую конструкцию. Для этого их нужно расположить разрывами друг к другу и сварить симметричные концы. Если нет сварочного аппарата, можно использовать холодную пайку или надежный крепеж. В последнем случае заготовки должны быть соединены токопроводящим элементом!

Важно! У готовой самодельной конструкции должна быть ровная плоскость. Чтобы ее соблюсти рекомендуется перед спайкой или креплением зафиксировать заготовки.

Рефлектор

Приемник готов и осталось выбрать рефлектор. В качестве него может служить любая металлическая пластина или фазированная решетка (например, медный экран).

Его нужно выбирать с соблюдением двух условий:

• расстояние между рефлектором и приемником составляет ƛmax/7;
• площадь активной (токопроводящей) поверхности рефлектора на 20% больше площади биквадрата антенны;
• приемник должен «лежать» внутри плоскости рефлектора.

Сначала нужно вычислить площадь приемника, который включает два «квадрата», следовательно, она составит 2х(150х150) мм = 45 000 мм2. Для удобства подбора рефлектора лучше перевести значение в сантиметры — 45 000/100 = 450 см2. В итоге, площадь рефлектора должна быть более 450х1.2 = 540 см2. В качестве примера им может стать лист 20х27 см.

Важно! Учитывая, что из за «разрывов» фактическая площадь биквадрата меньше расчетной, в качестве исходной берется именно последняя. Во-первых, фактическую поверхность рассчитать невозможно

А во-вторых, такой подход гарантирует, что площадь рефлектора всегда будет >120% площади приемника.

Теперь нужно рассчитать расстояние между рефлектором и приемником — L = ƛmax/7 = 600/7 = 85.714 мм = 8.5714 см. В качестве практического берется округленное значение

Важно, чтобы между результатом и выбранным значением погрешность не превышала толщину проводника. При использовании провода диаметром 3 мм между приемником и рефлектором в данном случае расстояние может составлять 8.3 —8.8 см

К готовой антенне Харченко для цифрового ТВ припаивается один конец кабеля с сопротивлением 50 — 75 Ом, а к другому — штекер. Как подключить кабель к антенне? Это вопрос надежности — лучше к верхнему основанию, а нижнее использовать в качестве крепежа.
