Характеристики и настройка роутера ростелеком sagemcom fast 2804 v7

Об устройстве

Маршрутизатор относится к бюджетной серии модемов Ростелеком. Он отличается высоким качеством сборки, эргономичной формой, достаточными функциональными параметрами и хорошими техническими характеристиками. На верхней плоскости корпуса расположен USB-разъем 3.0 и две клавиши для отключения беспроводного соединения и активации технологии WPS.

Внешним видом устройство напоминает популярную модель dlink dir 300. Информационный ярлык, который приклеен на нижней поверхности девайса, сообщает SSID и пароль для входа в веб-интерфейс маршрутизатора.

Основные характеристики роутера

  Как обновить YouTube на телевизоре, если он не работает, пропал, не загружается, висит, выдает ошибку и зависает

• создание резервного широкополосного канала;
• возможность использования устройства в качестве принт-сервера;
• способность выполнять функции сетевого накопителя (для этого потребуется подключить к маршрутизатору HDD или SSD через универсальную шину USB, что сделает его миниатюрным web-сервером с одновременным доступом к данным нескольких клиентских устройств).

Роутер совместим со спецификацией 802.11b/g/n WFA и обеспечивает полноценную работу с 3G-модемами. Имеется встроенный DLNA-сервер. Производительности центрального процессора хватает для одновременной обработки запросов нескольких клиентских устройств обеспечения быстрого доступа к мультимедийному контенту.

Можно просматривать IPTV в FHD-качестве (1080 p). Коммутация с интернетом осуществляется путем подключения телефонного кабеля к входному ADSL-разъему (асимметричной цифровой абонентской линии) или витой пары с коннектором RJ-45 к высокоскоростному WAN-порту. Устройство потребляет менее 10 Вт электроэнергии и имеет габариты 185х110х30 мм (ДхШхВ).

Перечень поставки

В стандартный комплект поставки роутера входят:

1. Само устройство.
2. Адаптер питания 12 В.
3. Телефонный кабель с коннектором RJ-11.
4. Краткое руководство пользователя.
5. Сплиттер (разделитель сигнала на телефонный и высокочастотный модемный).
6. CD-диск с фирменной утилитой — мастером автоматической конфигурации сети.

• https://comuedu.ru/linux/sagemcom-f-st-2804-parol-po-umolchaniyu-udalenie-nenuzhnyh-zavodskih.html
• https://brit03.ru/tv/nastrojka-rostelekom.html
• https://wifigid.ru/nastrojki-routera-dlya-provajdera/sagemcom-fast-2804-v7

Sagemcom F@ST 2804 как FTTB-роутер

Настройка универсального роутера Sagemcom 2804 в режиме FTTB-роутера для Ростелеком.

Универсальный роутер Sagem fast 2804 может выполнять не только роль ADSL-модема. Он может быть ещё 3G- и FTTB-маршрутизатором. Более того, устройство поддерживает 802.1Q, т.е. знает что такое vlan и умеет тегировать трафик. В данной инструкции описана настройка роутера в режиме PPPoE + IPTV для Ростелеком с использованием тегирования трафика. Для передачи IPTV в данном случае используется отдельный VLAN, идентификатор которого необходимо узнавать в технической поддержке провайдера перед настройкой.

Затем в разделе Дополнительные настройки» > «Интерфейс второго уровня» > «Интерфейс ATM PVC» и удаляем интерфейс DSL ATM.

Шаг 2. Создаём Ethernet-интерфейс второго уровня. Переходим в раздел меню «Дополнительные настройки» > «Интерфейс второго уровня» > «ETH интерфейс»:

Выбираем порт ETH — Удобнее и логичнее в качестве WAN-порта взять первый LAN-порт роутрера (В списке портов он числится как eth0). Режим подключения выбираем «VLAN MUX» и нажимаем Применить/Сохранить. Должно получится вот так:

Шаг 3. Создаём WAN-сервис. Переходим в раздел «Дополнительные настройки» > «WAN сервис»:

Нажимаем кнопку Добавить.

Выбираем созданный WAN-порт (eth0) и нажимаем Далее.

Тип подключения выбираем «PPPoE». Если интернет траффик идёт нетегированный, то в поля приоритета и «VLAN ID» ставим «-1». Если же тегирование PPPoE-трафика — обязательно условие то приоритет ставим 3 а в поле VLAN ID ставим идентификатор VLAN для PPPoE. В моём случае идентификатор — 601, но его значение чаще всего уникально для каждого коммутатора либо кольца:

Полный список значений приоритета: IEEE 802.1P ПРИОРИТЕТ ПОЛЬЗОВАТЕЛЯ. ТИП ТРАФИКА. 7 — Сетевого Управления 6 — Голос. 5 — Видео 4 — Управляемой нагрузкой 3 — Отлично усилия — (routinetraffic Best effort) 2 — Undefined 1 — (самый низкий) Фон Нажимаем Далее и переходим на вкладку настройки авторизации:

Вводим PPP имя пользователя и пароль, ставим галку «повтор PPP при ошибке аутентификации»

Внимание! На некоторых версиях прошивки Sagemcom FAST 2804, в этом разделе настройки могут появиться ещё 2 галки — «Enable NAT» и «Enable Firewall». Если у Вас в они есть — ставьте галки на обоих

Нажмите кнопку Далее.

Ничего не меняем — нажимаем Далее.

И снова нажимаем Далее.

Нажимаем Применить/Сохранить. В таблице сервиса WAN должно получиться так:

В случае тегированного PPPoE трафика в поле VlanID будет номер идентификатора VLAN. На этом настройка Интернет-соединения закончена.

Шаг 4. Настройка IPTV. Снова возвращаемся в раздел «Дополнительные настройки» > «WAN сервис»:

Создаём ещё один WAN-сервис с использованием аплинк-порта eth0. Нажимаем Далее.

Выбираем режим подключения — «Bridging». Вводим приоритет для видео равный 5 и указываем VLAN ID для IPTV. В моём случае это «1601». Нажимаем Далее.

Нажимаем Применить/Сохранить. Должно получится вот так:

Подключения к Интернет и IPTV на Sagemcom 2804 v7 настроены. На текущих версиях прошивки роутера Sagemcom f@st 2804 v7 Вам нужно сделать ещё один важный шаг — отделить LAN-порт роутера, в который будет подключена приставка, от других LAN-портов. Это нужно для того, чтобы приставка смотрела напрямую в сеть провайдера, минуя роутер. Иначе она будет получать адрес с DHCP-сервера роутера, а не от провайдера. Для этого переходим в раздел «Группировка интерфейсов»:

Видим, что все порты в одной группе «Default». Нажимаем кнопку Добавить и видим вот такое меню «Настройка группировки интерфейсов»:

В поле Имя группы прописываем название — «IPTV», из списка «Доступные WAN интерфейсы» кнопкой «

Настройка универсального маршрутизатора Sagemcom F@ST 2804, v7 rev.1

Роутер брендирован и полностью оптимизирован под сеть
ведущего российского оператора «ОАО» Ростелеком. Мастер автоконфигурирования,
включенный в комплект поставки, содержит сетевые конфигурации всех регионов и
филиалов оператора, и все что нужно сделать для настройки роутера – выбрать Ваш
регион при установке.

Для подключения и настройки роутера, пожалуйста,
воспользуйтесь приложенным компакт-диском с Мастером настройки. Просто вставьте
диск в CD привод вашего
компьютера и следуйте дальнейшим инструкциям.

Выберите пункт «Мастер настройки оборудования Ростелеком».

Нажмите «Далее», «Принимаю», произойдёт установка ПО на ваш
компьютер, после чего,

на рабочем столе появится ярлык , запустите его двойным щелчком мыши.

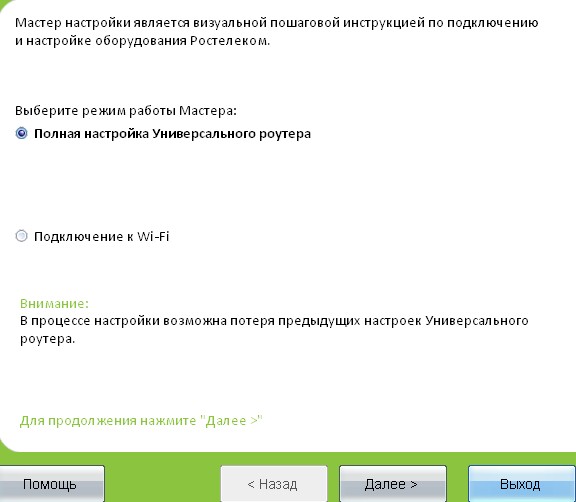

Выберите «Полная настройка оборудования», нажмите «Далее».

Для изменения настроек Wi-Fi вашего роутера, выберите пункт «Подключение к Wi-Fi».

Выберите соответствующие макрорегион и область, нажмите«Далее». После чего, выполните предложенные на экране действия по
подключению оборудования, нажмите «Далее».

Подождите минуту, «Автоконфигуратор» — произведет соответствующие настройки
вашего сетевого адаптера.

Выберите тип подключения, в соответствии с технологией
доступа, предоставляемой вам провайдером ОАО «Ростелеком».

Для настройки маршрутизатора в режиме ADSL-модема, выберите вариант «ADSL» и нажмите «Далее».

Если доступ в интернет, предоставляется по технологии FTTx, выберите вариант «Ethernet» и нажмите далее
В качестве WAN — порта — автоматически конфигурируется порт — LAN1.

Выберите интересующее вас сочетание услуг, нажмите «Далее»

Осуществите рекомендованную «Мастером настройки» пошаговую
схему подключения маршрутизатора и приставки STB (при наличии услуги IP-TV).

Нажмите «Далее»

Введите учётные данные «Интернет» предоставленные
провайдером, нажмите «Далее»

В течение 3-5 минут, автоконфигуратор — произведет
необходимые настройки, в соответствии с выбранной вами технологией доступа и набором
услуг. По завершению настроек, станет активна кнопка «Далее», нажмите её…

 Маршрутизатор произведет необходимую диагностику, по
завершении которой нажмите «Далее»

Произведите настройки Wi-Fi (по
желанию), нажмите «Далее». В течение минуты произойдет сохранение необходимых
конфигураций.

На этом настройка маршрутизатора завершена!

Дополнительная информация:

«Управляющий» порт маршрутизатора — LAN2, к данному порту, должен быть подключен персональный
компьютер или ноутбук, через который производится настройка роутера.

Доступ к Web-интерфейсу устройства,
осуществляется по адресу192.168.1.1посредством web-браузера(например, программыInternet
Explorer).

Для
входа в оборудование используйтеИмя
пользователя:admin иПароль:admin.

Автоматически выделяемый порт для STB-приставки — LAN4 (независимо от предоставляемой провайдером технологии).
Для абонентов использующих более 1-ой STB-приставки
по технологии ADSL,
необходимо, выделить дополнительный LAN-порт (в интерфейс atm1.1) с помощью функции модема «Группировка интерфейса».

Для абонентов, подключенных по
технологии FTTb, вторую STB–
необходимо подключить в свободный LAN-порт роутера, без осуществления дополнительных настроек.

Обзор роутера и его подготовка

Главной задачей маршрутизаторов является распределение трафика между пользователями сети Интернет и тем, кто пользуется услугами интерактивного телевидения (IPTV). Роутер Ростелеком Sagemcom f st 2804 v7 rev 1, помимо этого, способен выполнять другие, не менее важные задачи, в числе которых:

Возможность создания резервного интернет-канала, а это крайне важно, учитывая возможность неожиданного отключения электричества.
Использование в качестве сетевого сервера, для чего предусмотрена возможность подключения жесткого диска.
Маршрутизатор может использоваться для подключения к сетевому принтеру нескольких устройств.

Устройство имеет классический внешний вид и стандартные настройки, при этом вы можете многое узнать о состоянии его работы, глядя на переднюю панель прибора. Здесь располагаются индикатор включения/выключения, индикатор DSL, свидетельствующий о наличии подключения ADSL, индикатор подключения к Интернету, индикатор WLAN, сигнализирующий о готовности к работе Wi-Fi модуля. Здесь же располагаются индикаторы, свидетельствующие о подключении одного или нескольких устройств к Ethernet-порту, а также наличие соединения посредством WPS. В случае если к маршрутизатору был подключен портативный интернет, сигнал подаст USB-индикатор.

На обратной стороне устройства вы найдете разъем питания, кнопку включения/выключения, скрытую кнопку RESET, позволяющую вернуться, в случае необходимости, к заводским настройкам. Здесь же располагается ADSL-разъем и несколько LAN-разъемов. Несколько функциональных кнопок и USB-разъем находятся на правой боковой панели, а их назначение можно узнать из инструкции к модему Ростелеком Sagemcom f st 2804 v7 rev 1, прилагаемой к каждому устройству.

Подключение проводов

Перед тем, как переходить к подключению устройства, надо вынуть его из упаковки и установить в нужное место. Переходим к подключению, для чего достаем из упаковки и подключаем сетевой шнур. В случае если используется телефонное подключение, надо вставить телефонный кабель, подключенный через сплиттер к телефонной линии. В случае если используется оптоволоконный Интернет, интернет-кабель вставляем в один из четырех LAN-разъемов.

Приступаем к изучению состояния индикаторов на передней панели. Кнопка POWER скажет о том, что устройство подключено к сети, при этом индикатор DSL-Link сообщит о том, что роутер получает сигнал от поставщика услуг. Что касается индикатора LAN, то его сигнал говорит о правильном подключении кабеля. Убедившись в работоспособности прибора, можно приступать к основным настройкам маршрутизатора Sagemcom f st 2804 v7 rev 1 от ПАО Ростелеком.

Как настроить Sagemcom 2804:

Для того, чтобы зайти в веб-конфигуратор маршрутизатора Саджемком 2804, надо открыть веб-браузер Internet Explorer или Microsoft Edge и ввести в адресную строку ай-пи роутера — 192.168.1.1.

Если всё введено верно, то видим вот такой запрос на авторизацию:

Надо ввести логин admin и пароль — admin. Нажимаем на ОК. Если пароль не подошёл — внимательно изучаем эту инструкцию.

Подключение к Интернету по технологии FTTB (оптика в дом):

Начать надо с удаления уже существующих соединений. Они присутствуют даже в полностью сброшенном к заводскому конфиге. Зайдите в раздел Дополнительные настройки -> WAN Сервис:

Ставим галки «Удалить» на все имеющиеся строки в таблице и подтверждаем нажатием одноимённой кнопки. Идём в радел Интерфейс 2-го уровня.
После того, как прибили WAN-порт — зайдите подраздел Eth-Интерфейс и нажмите кнопку «Добавить».  Откроется окно:

В списке портов выбираем Eth0 — он и будет теперь WAN-портом, в который надо будет включить кабель Ростелеком, который монтёры привели к Вам в квартиру.
Жмём «Применить». Результат должен получиться вот таким:

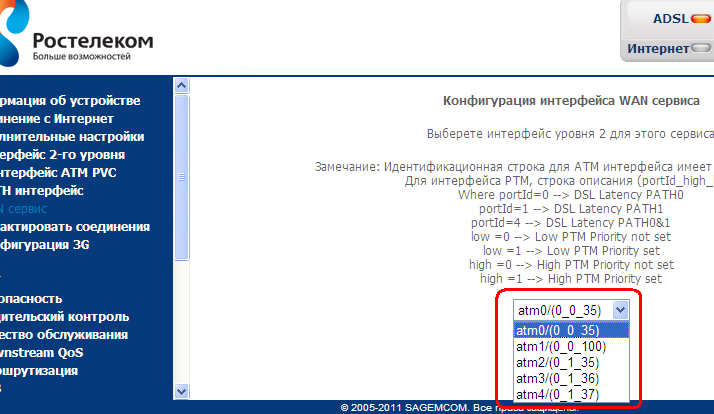

Отлично! Теперь выбираем пункт меню «WAN сервис» и в нём кликаем на «Добавить». Нам откроется диалог создания нового подключения:

Начать надо с выбора протокола. В некоторых филиалах Ростелекома используется Динамический IP, тогда надо выбрать пункт «IP over Ethernet», перейти в следующее окно и выбрать автоматическое получения адреса.
В большинстве отделений РТК используется протокол PPPoE. Если выберите его, то нажав «Далее» попадёте в параметры авторизации:

Вводим логин и пароль на Интернет-подключение. Вам его выдали, когда подписывали договор с провайдером. Всё, больше ничего не трогаем и идём дальше:

В окошке «Маршрутизация» надо будет проверить, чтобы в поле слева был наш созданный интерфейс ppp1.1. Затем просто кликаем на «Далее», затем на «Завершить». Подключение роутера Sagemcom 2804 v7 к Интернет завершено.

Настройка WiFi на роутере Ростелеком:

Для того, чтобы настроить ВайФай на Саджемком 2804 — перейдите в раздел Настройка WLAN, вкладка Основные:

Ставим галочку «Включить».
В поле «SSID» вписываем названение сети WiFi. Оно может быть каким угодно — тут уже всё ограничивается Вашей фантазией.
Проверьте чтобы в поле «Страна» стояла «Russian Federation» и кликайте на «Применить». Идём на следующую вкладку — Безопасность. Здесь пропишем пароль на Вай-Фай, чтобы никто посторонний к нам не подключился:

Тут начните с того, что отключите WPS. Из-за этой практически бестолковой функции часто домашние сети взламывают малолетние соседи-хулиганы.
В списке «Выберите SSID» выбираем свою, только что созданную сеть.
Аутентификацию надо ставить только WPA2-PSK. Ниже, в строке «WPA/WAPI Пароль» надо написать пароль к WiFi, который будете использовать в своей сети. Лучше всего делайте его не короче 8-10 знаков. И желательно смешанным из цифр и букв латинского алфавита. Нажимаем на кнопу «Применить».
Настройка роутера Sagemcom 2804 v7 для Ростелеком завершена!

Кратко об устройстве

Как было отмечено ранее, к серии наиболее бюджетных роутеров с неплохими параметрами технического плана принадлежит данное устройство. На верхней стороне корпуса выведен один универсальный разъем USB и две специальные кнопки. Одна из них отключает беспроводной сегмент вычислительной сети, а вторая активирует технологию WPS, с помощью которой смартфоны или планшеты автоматически подключаются к маршрутизатору.

На передней панели корпуса выведены следующие информационные светодиоды:

1. Первый индикатор указывает на наличие питания.

2. Второй сигнальный элемент говорит об активном подключении с использованием такой технологии, как ADSL.

3. Третий светодиод – это индикация получения информации с помощью стандарта Ethernet.

4. Четвертый индикатор характеризует работу передатчика Wi-Fi.

5. Дальше расположены 4 светодиода проводной части компьютерной сети.

6. Последний, девятый сигнальный элемент характеризует работу портов USB.

С противоположной стороны корпуса устройства выведены проводные коммуникации, к числу которых относится гнездо питания, 4 порта LAN, 1 разъем USB и 1 порт ADSL. Также тут находятся кнопки включения и сброса.

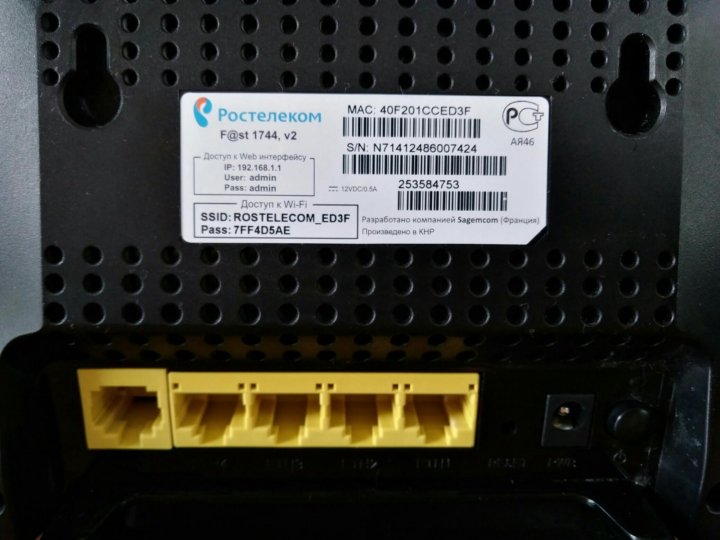

На нижней части корпуса есть информационная наклейка. На ней указаны название беспроводной сети (SSID) и пароль для подключения к ней. Эту информацию лучше сразу записать на бумаге или запомнить по той причине, что она может понадобиться в процессе настройки интернета. “Ростелеком” для каждого такого решения устанавливает индивидуальные значения этих параметров, и это обеспечивает высокий уровень защищенности сети в процессе эксплуатации.
