Настройка роутера tp-link td-w8901n, в том числе для ростелеком, отзывы

Подключение и вход в настройки TP-Link TD-W8951ND

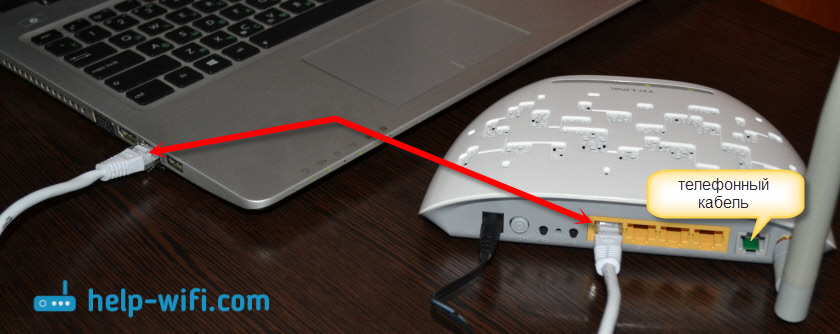

Подключите питание к модему и включите его кнопкой (если он выключен). Соедините модем с компьютером, или ноутбуком с помощью сетевого кабеля. Или подключитесь к Wi-Fi сети модема. По умолчанию она открыта. Если появляется запрос пароля, то посмотрите снизу устройства на наклейке. Там должен быть указан заводской пароль (PIN).

Подключите телефонный кабель в ADSL порт TD-W8951ND.

Дальше нужно открыть настройки модема. Для этого, на устройстве, которое вы подключили откройте любой браузер и перейдите по адресу 192.168.1.1. Адрес вводите в адресной строке. Если не появится запрос логина и пароля, то попробуйте перейти по адресу 192.168.0.1. IP-адрес указан на наклейке, снизу самого модема (так же там может быть указан адрес tplinkmodem.net). Если не удастся открыть настройки, будет появляться ошибка, то смотрите статью: не заходит в настройки роутера.

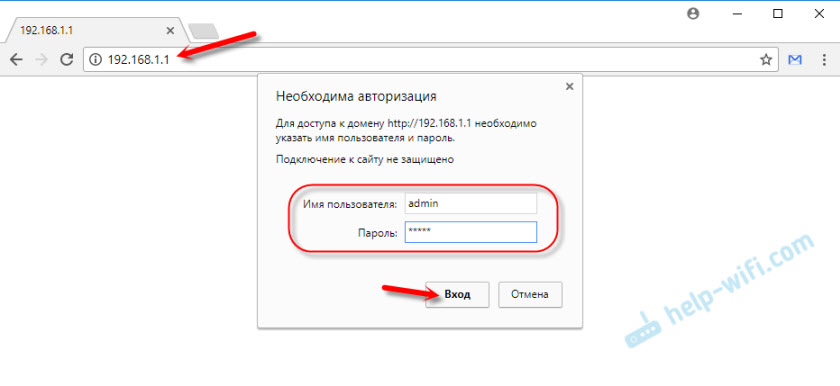

В окне авторизации нужно указать логин и пароль. Заводские admin и admin. Если вы их сменили и не помните, то придется делать сброс настроек к заводским. Зажав на 10 секунд чем-то острым кнопку Reset.

Откроется web-интерфейс беспроводного ADSL модема. Там нам нужно настроить интернет и Wi-Fi сеть. А так же сменить заводской пароль admin. Который вы только что вводили.

Настройка ADSL-роутера TP-Link TD-W8901N (Интернет+IPTV)

Беспроводной ADSL модем TP-Link TD-W8901N — одна из самых популярных в народе моделей. Причина проста — это недорогой, простой и достаточно надежный роутер, умеющий всё, что необходимо обычному неприхотливому пользователю.

А вот веб-интерфейс девайса достаточно сложный для новичка и потому я хочу подробнее рассказать как настроить модем TD-W8901N для того, чтобы работал Интернет, WiFi и цифровое телевидение IPTV. По портам всё обычно — 1WAN RJ11 и 4 LAN RJ45.

Если у Вас подключено цифровое телевидение, то ТВ приставку, как правило, принято включать в порт LAN 4.

В локальной сети устройством используется стандартный IP-адрес 192.168.1.1. Логин для доступа admin. Пароль по умолчанию — admin. Первой открывается статусная страница устройства:

Здесь отображается вся основная информация о текущем состоянии АДСЛ-маршрутизатора и его настройках.

Внимание! Прежде чем пытаться настраивать модем, необходимо уточнить в технической поддержке все параметры соединения, которые нужно прописать. В частности значение параметров канала VPI/VCI, инкапсуляцию и используемый тип подключения — PPPoE, Динамический или статический IP

Без этой информации дальнейшие действия не имею смысла

Без этой информации дальнейшие действия не имею смысла.

Как настроить подключение к Интернет

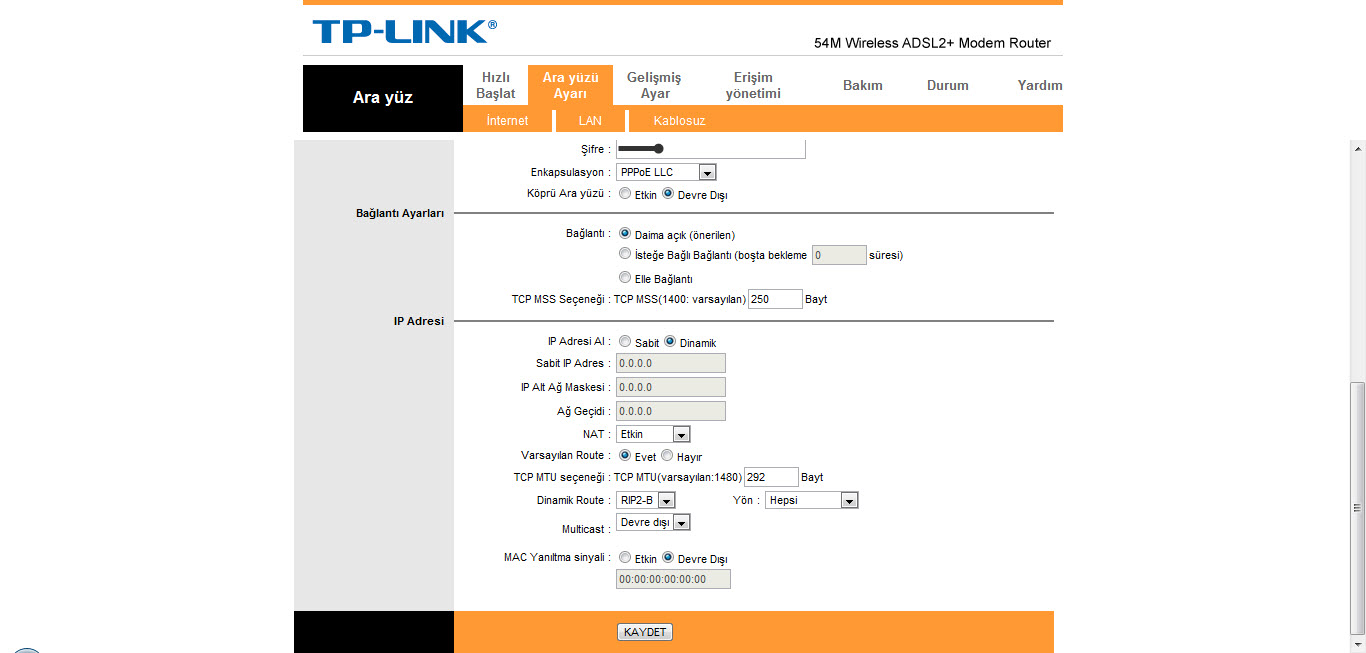

В главном меню роутера TP-Link TD-W8901N выбираем раздел Interface Setup -> Internet. Устройство поддерживает одновременно до 7 виртуальных каналов. Нас пока интересует только один. В списке «Virtual Circuit» выбираем первый виртуальный канал с индексом PVC0.

Смотрим чтобы у него стоял статус «Activated». Ниже в поля VPI и VCI нужно ввести значения, которые предоставила техподдержка. ATM QoS оставляем в значении «UBR».В разделе ISP надо выбрать используемый провайдером тип подключения.

Если это Динамический IP — самый простой вариант, так как больше никаких настроек делать не надо.Если используется протокол PPPoE, то ниже, в соответствующих полях, надо ввести имя пользователя и пароль на соединение. Инкапсуляция — «PPPoE LLC».

В разделе «Connection» ставим галочку «Always On» чтобы соединение всегда было активным. Нажимаем кнопку «Save».

Настройка WiFi

Для того, чтобы настроить беспроводную сеть Вай-Фай на роутере TD-W8901N от ТП-Линк, нужно в главном меню открыть раздел Interface Setup -> Wireless.

В поле «Channel» выбираем значение «RUSSIA».Прокручиваем страничку ниже до поля «SSID», в которое надо прописать имя беспроводной сети — любое слово на латинице.

В списке «Authentication Type» надо выбрать способ авторизации. Самый надёжный и безопасный — WPA2-PSK с шифрованием AES.

Остаётся только в поле «Pre-Shared Key» придумать и ввести пароль на WiFi для подключения к сети. В этом качестве лучше всего использовать буквенно-цифирную последовательность не короче 8 символов.

Нажимаем на кнопку «Save» чтобы сохранить параметры.

Цифровое телевидение

Для примера я буду рассматривать подключение IPTV от Ростелеком с подключением ТВ-приставки на 4й порт роутера. Начинаем с раздела Interface Setup -> Internet. В списке «Virtual Circuit» выбираем соединение PVC1.

Пописываем значение VPI/VCI для цифового ТВ Ростелеком — у нас это значение 0/50. В списке ATM QoS оставляем значение UBR, Затем в разделе «Encapsulation» ставим галочку на значение «Bridge Mode». Ниже появится поле, в котором надо выбрать значение «1483 Bridged IP LLC». Нажимаем кнопку «Save».

Соединение настроено, но это ещё не всё. Теперь надо правильно сгруппировать LAN-порты. Для этого переходим в раздел Advanced Setup -> VLAN -> Define VLAN Group.

В поле «VLAN ID» прописываем цифру 2. В списке «ATM» оставляем соединение для ТВ и привязываем к нему LAN-порт 4. Должно получится как на скриншоте. Сохраняем.

Последним этапом надо зайти в подраздел Assign VLAN PVID:

Здесь нужно поставить двойку для PVC-соединения, которое мы настроили под ТВ и для четвёртого порта, который выделен под приставку. Сохраняем настройки TP-Link TD-W8901N и проверяем работу ТВ.

Смена заводского пароля

Для того, чтобы никто не смог несанкионировано попасть в параметры настройки Вашего модема ТП-Линк, в обязательном порядке рекомендую сменить пароль Администратора. Для этого надо зайти в раздел Maintenance -> Administration.

Вводим дважды новый пароль и нажимаем кнопку Save. Главное — в дальнейшем сами его не забудьте, иначе без сброса настроек попасть в веб-интерфейс роутера у Вас не получится.

TP TD W8968: настройка услуг от Ростелекома

Настройка беспроводного маршрутизатора TP TD W8960N для услуг от Ростелекома выполняется через веб-интерфейс оборудования. Каждая из модификаций роутера обладает схожим функционалом, но их можно легко отличить благодаря индивидуальным дизайнерским решениям.

Возможности оборудования
Комплектация
Индикаторы, разъемы и кнопки
Подсоединение устройств
Настройка интернета и Wi-Fi

IP телевидения и телефонии от Ростелекома.

Роутер прост в установке и подключении. Настроить TP TD W8901N от Ростелекома также не составит труда. Приобретая подобную модель, пользователь совершает выгодную сделку, которая позволит сэкономить на создании домашней сети. Несмотря на низкую стоимость, оборудование в плане аппаратной части практически не отличается от более дорогих вариантов. Единственным минусом, который сразу же можно заметить, является наличие всего одной антенны. Это повлекло за собой и уменьшение скорости передачи данных беспроводным путем. Она ограничивается 150 Мбит/с.

Отсутствие USB разъема на роутере назвать минусом весьма сложно, так как его использование на сетевом оборудование в домашних условиях актуально лишь в узком кругу.

Тем не менее, не все модели линейки имеют вышеперечисленные минусы. К примеру, TP TD W8968 оснащен портом USB и двумя антеннами, которые обеспечивают скорость передачи данных в беспроводном режиме до 300 Мбит/с.

Узнайте, как настроить подключение к интернету на роутере D- DSL 2540u для Ростелекома.

О том, как установить OpenWRT и настроить опции IPTV можно прочитать здесь.

Несмотря на простоту модельного ряда в своем большинстве, роутеры от TP нацелены заменить целых три устройства — DSL-модем, беспроводную точку доступа и LAN маршрутизатор.

включения Wi-Fi точки доступа (Wi-Fi) и быстрой настройки беспроводного соединения (WPS). Использование последней возможно только при условии, что подключаемое оборудование (приемник Wi-Fi сигнала) также будет иметь подобный функционал.

На передней части роутера находится панель индикаторов. Здесь присутствуют светодиоды, которые сообщают:

о состоянии (включено/выключено);
о задействованных сетевых портах (LAN 1-4);
о подключении к интернету (Internet);
об автоматической настройке Wi-Fi (WPS);
о беспроводном соединении (Wi-Fi).

Ростелекома на приставках Amino Aminet 110 и 130.

Прочитайте о настройке услуг провайдера на QBR 1041WU V2 тут.

Технологии Annex M и B: https://rostelekom1.ru/oborudovanie/annex-m-b/.

Для того чтобы получить доступ к интернету на устройствах посредством беспроводной связи на TD W8950N понадобится активировать модуль Wi-Fi при помощи кнопки на корпусе, а уже после перейти в раздел «Беспроводной режим» для настройки услуги под соединение от Ростелекома.

Роутеры от компании TP имеют невысокую стоимость, которая отличается в зависимости от количества дополнительных функций и скорости передачи. Оборудование начального уровня позволит быстро и легко организовать домашнюю сеть с поддержкой IP телевидения и телефонии.

Источник

Схема подключения: к телефонной линии провайдера и к компьютеру

Как вам связать всё оборудование:

Сплиттер из комплекта подключаем телефонной линии (с помощью разъёма LINE).
Телефонный кабель (опять же из комплекта роутера) вставляем в разъём ADSL или MODEM одним концом. Второй конец подключаем к роутеру через серый выход ADSL. К линии подключились. Осталось только подключить телефон к разъёму PHONE на сплиттере (если собираетесь пользоваться стационарным телефоном).
Телефонную линию подключаем к разъёму Line
Кабель Ethernet вставляем в первый локальный жёлтый порт. Второй свободный штекер вставляем сетевую карту ПК с таким же выходом, как на роутере.
Адаптер питания подключаем к маршрутизатору и включаем его. Ждём полной прогрузки устройства.
Роутер нужно подключить к телефонной линии, ПК и электросети

Самые распространенные ошибки

Основная и частая ошибка заключается в том, что не удается создать сеть либо беспроводное подключение, адрес не получен. Рекомендуется сделать следующее:

Обратиться в службу поддержки «Ростелекома» по единому номеру: 8-800-100-08-00.
Перейти в раздел «Соединение с оператором».
Ожидание ответа зависит от загруженности линии. Обычно это несколько минут.
Как только специалист соединится с абонентом, нужно рассказать о проблеме.
Сотрудник проверит наличие соединения и проинформирует о путях устранения ошибки.

Второй способ для решения проблем с сетевым устройством — перезагрузка. Выключаем устройство на 3-4 минуты, а после этого включаем и проверяем соединение.

Автоматическая настройка

В комплекте с маршрутизатором обычно поставляется специальный DVD-диск с утилитой для быстрой настройки сети. Подключите компьютер к устройству и вставьте диск в DVD-привод. В запустившейся программе вы можете выбрать язык интерфейса, а также модель своего роутера — TP-Link TD-W8151N.

Далее просто следуйте инструкциям приложения. Рекомендуется заранее подготовить вашу копию договора о предоставлении услуг с Ростелеком, так как там записаны данные, необходимые для настройки (пароль и логин для PPPoE-подключения, либо адреса для Static IP). Узнать логин и пароль от Интернета поможет вот эта статья.

Способ конфигурации с PPPoE

В следующем видео можно увидеть настройку наглядно:

Рассмотрим настройку TP-Link TD-W8901N для провайдера Ростелеком. Чтобы выполнить работы, нужно:

Зайти в веб-интерфейс, выбрать пункт «Internet», в первой строке указать канал PVC. Для этого ставим активный статус, прописываем значения VPI и PVC (их нужно узнать у провайдера).
В пункте «ATM QoS» ищем значение UBR.

Теперь выбираем поставщика услуги – в данном случае это PPPoA/PPPoE.
Заполняем строки логина и пароля (узнать в договоре).

В строке «Connection» выберите 1 пункт «Always One».
Нажать кнопку сохранения внизу страницы.

Беспроводная сеть

В настройках выбираем пункт «Wireless», активируем точку доступа.
В строке выбора канала выбираем Россию и автоматический выбор.
В пункте SSID задаем имя сети, а в следующем – тип защиты.
В строке Encription выбираем тип шифрования, а под ней пишем пароль от Wi-Fi.
Сохраняем изменения.

Настройка IPTV

Снова открыть настройки интерфейса, там найти пункт «Интернет», прописать виртуальный канал PVC. Далее:

Выставляем параметры VPI и PVC.
В пункте «ATM QoS» также выбираем значение UBR.
Задаем Режим «моста» (Bridge mode).

В строке Incapsulation выбираем параметр «1483…» и сохраняем изменения.
Открываем расширенные настройки, там выбираем вкладку «VLAN».
В строке «Wlan Index» выбираем 1, активируем, Wlan ID – 1, в группе «ATM…» ставим галочку напротив 0 порта, в группе Ethernet – галочки у 1, 2, 3 портов, Wireless – порт 1. Больше ничего не трогаем, нажимаем «Далее».

Wlan Index 2: Wlan ID – 2, ATM – галочка у 1 порта, Ethernet – отмечаем 4 порт.

В разделе PVID ставим 2 в строке «VC#1» и в пункте «Port#4».

Теперь мы настроили IPTV, предполагая, что цифровая приставка подключена к 4 LAN порту маршрутизатора.

Цифровое телевидение

Выбираем первую группу, в которой у нас по умолчанию находятся все соединения и порты. В ней оставляем всё как на скриншоте — то есть к Интернет-соединению привязаны порты 1,2,3 и беспроводная сеть WiFi. Сохраняем и открываем Vlan Index 2.

Последним этапом надо зайти в подраздел Assign VLAN PVID:

О самом роутере: внешний вид, цена, комплектация, характеристики

На верхней панели 8 индикаторов: питание, наличие доступа к интернету, включённый/отключённый «Вай-Фай», работа 4 локальных портов (если индикатор порта горит, значит, к нему успешно подключено устройство).

Роутер TP-LINK TD-W8901N компактный и только с одной антенной

Сзади всё, что обычно есть у роутера:

выход для адаптера питания;
кнопка включения/отключения;
кнопки Reset (сброс настроек) и «Вай-Фай» (для отключения/включения сети);
4 локальных выхода по 100 Мбит/с для подключения домашних девайсов, в том числе ПК;
выход DSL для подключения к телефонной линии;
антенна на 5 дБи.

У модели внушительная комплектация. Помимо самого устройства в коробке также есть:

внешний сплиттер;
телефонный кабель;
кабель Ethernet;
инструкция по быстрой настройке;
диск с материалами;
адаптер питания.

Цена устройства невысока — около 1150 рублей. За эти деньги вы получаете следующие параметры:

Поддержка диапазона 2,4 ГГц.
Межсетевой экран NAT и SPI.
Фильтрация по MAC-адресу, IP-адресу, пакетам, приложениям, URL.
Защита от DoS-атак, SYN Flooding, Ping of Death.
Поддержка протоколов PPP, PPTP, L2TP, IPoA.

Цифровое телевидение

Последним этапом надо зайти в подраздел Assign VLAN PVID:

Перед включением

Основная функция маршрутизатора – создание локальной беспроводной сети, которая соединяет между собой компьютеры, ноутбуки и мобильные гаджеты в пределах дома/офиса. Вторая, не менее важная задача – подключение этой сети к интернету. Поэтому перед первым включением роутера желательно иметь под рукой настройки соединения с провайдером. Обычно они прописаны в договоре или в отдельной инструкции от провайдера. Если настроек нет, то при подключении нужно позвонить в техподдержку и попросить эти сведения.

Перед включением нужно взглянуть на нижнюю часть корпуса: в моделях TP-Link для настройки роутера нужны следующие сведения:

· IP-адрес: обычно 192.168.1.1

· Логин: admin

· Пароль: admin

Если значения в вашей модели отличаются, лучше заранее переписать или запомнить их.

Автоматическая настройка

В адресном поле браузера ввести стандартный адрес — 192.168.1.1. После этого всплывет окно входа в систему, которое аналогично предложенному на рисунке ниже. В форме ввода Tp-Link W8901N ввести имя клиента и пароль «Admin» (по умолчанию). После этого войти, чтобы попасть на поле управления веб-интерфейсом. Для окончания быстрой настройки сделать следующее:

Шаг 1: Нажав закладку «Быстрый старт», нужно кликнуть «Запустить мастер настройки».

Шаг 2: Установить время. На странице «Часовой пояс» выбрать страну и нажать «Далее».

Шаг 3: Выбрать страну и поставщика услуг, а также способ подключения к поставщику интернет-услуг. Настроить по инструкции, которая предоставлена поставщиком интернет-услуг. После этого нажать на «Далее».

Шаг 4: Настроив интернет-соединение, нужно настроить ключ для WLAN и нажать далее.

Шаг 5: Нажать «Сохранить» для окончания быстрого старта.

Пользователь получит полные настройки роутера W8901ND. Если новая сеть не найдена или к ней подключиться не получается, настройку рекомендуется сделать отдельно.
