Настройка gpon-роутера

Технология PON, оптоволоконные сети PON МГТС, ONT, ОРШ

PON (Passive optical network, пассивная оптическая сеть) — технология пассивных оптических сетей. Основной принцип работы сетей PON, является передача светового сигнала по оптическим стеклянным волокнам, и является полностью пассивной оптической сетью.

Суть технологии PON заключается в том, что между приемопередающим модулем центрального узла OLT (optical line terminal) и удаленными абонентскими узлами ONT (optical network terminal) создается полностью пассивная оптическая сеть. В промежуточных узлах размещаются пассивные оптические разветвители (сплиттеры) – компактные устройства, не требующие питания и обслуживания. Один модуль OLT позволяет передавать информацию множеству абонентских устройств ONT.

источник

Про оптику и PON

Если вам было что-то непонятно из определения, то сейчас я постараюсь более детально раскрыть это понятие. На данный момент в городах везде прокладывают оптические кабели – то есть оптика идет до самого дома, подключается к специальному модему-коммутатору, а далее с помощью витой пары идет подключение квартир.

Оптический кабель

Оптика – это специальные кабели из стекла, по которым информация передается с помощью света. За счет этого – передавать информацию можно на многие километры. По витой же паре можно передавать данные максимум на 50-100 метров. Именно поэтому данная технология и называется пассивной оптической сетью – ведь мы может кидать провода без использования повторителей и других устройств.

Витая пара

Ну и сама технология предполагает прокладку оптического кабеля напрямую до квартиры абонента. То есть у нас есть два вида подключения от Ростелеком:

Обычное – оптика идет до дома, далее подключается к коммутатору, и от него с помощью витой пары подключаются квартиры.
xPON – оптика напрямую подключаются к квартире абонента.

Зачем вообще нужна технология PON? Во-первых, для самого Ростелеком это дешевле, ведь не нужно устанавливать на каждый из этажей оборудование. Во-вторых, потери пакетов при таком подключении почти нет, так как свет (в оптике) в отличие от электричества (в витой паре) почти не имеет воздействий от электромагнитных волн. Как итог: меньше пинг в играх, скорость не скачет и не падает, а интернет куда стабильнее. В-третьих, скорость вырастает в разы и можно подключить интернет на скорости 300, 500 или даже в 1 Гбит в секунду.

Напомню, что в Ростелеком используется именно GPON технология – буква «G» обозначает «Gigabit» – это значит, что скорость может быть выше 1 Гбит в секунду.

Оборудование GPON Ростелеком

Покупать специализированное оборудование необязательно. Можно напрямую присоединить кабель к компьютеру и пользоваться интернетом. Этот факт является одним из преимуществ GPON.

В каких случаях потребуется роутер?

В вашем ноутбуке нет RJ-45. Многие производители перестали устанавливать этот порт, так как хотят добиться минимальной толщины устройства.
Вы желаете пользоваться беспроводной сетью.
Нужно подключить сразу несколько устройств к Интернету.

GPON роутер Ростелеком можно приобрести не только у провайдера, но и в любом магазине техники. На рынке представлено множество моделей в различных ценовых категориях. Вы определенно подберете подходящее устройство.

Просмотреть оборудование от провайдера можно на странице https://rt.ru/homeinternet/device_inet. Стоимость роутеров начинается от 2100 рублей, она зависит от характеристик модели.

Как настроить подключение к Интернет на терминале

Внимание! Настройка сервисов осуществляется с двух сторон — на абонентском терминале ONT и на станционном терминале OLT. На последнем устанавливается режим работы устройства (маршрутизатор или мост), а так же прописываются услуги (Интернет, ТВ, телефония)

Поэтому, если Вы решите сменить режим работы терминала — нужно звонить в техподдержку.

Для входа в веб-интерфейс оптического терминала RT-GM-5 от Ростелеком необходимо быть подключенным к его локальной сети кабелем через LAN-порты либо по WiFi. используйте IP-адрес 192.168.0.1 или хостнейм http://rt.

Для авторизации используется логин admin. Заводской пароль на вход написан на наклейке, расположенной на нижней части корпуса устройства.
После авторизации, Вы увидите вот такое сообщение:

Нажмите на кнопку «Настройки устройств вручную». После этого откроется стартовая страница веб-интерфейса роутера ZTE:

Для настройки подключения к Интернету, надо открыть раздел меню «WAN» → «Соединение WAN». Чтобы создать новое подключение, надо чтобы в поле «Имя соединения» стояло значение «Создать WAN-соединение»:

Ниже прописываем название соединения, включаем виртуальные сети VLAN и прописываем идентификатор VLAN ID для Интернет. Узнать его надо в техподдержке. В поле «Тип» ставим значение «Route» для режима маршрутизатора или «Bridge» для режима моста. Я буду рассматривать режим маршрутизатора. В поле «Список услуг» выбираем значение «INTERNET», а в поле «Тип линка» ставим «PPP». Остаётся ниже прописать имя пользователя и пароль на подключение, которые Вам выдали при заключении договора с Ростелекомом.

Если в Вашем филиале используется тип подключение не протокол PPPoE, а Динамический IPoE, тогда надо будет в поле «Тип IP» поставить значение DHCP:

Более ничего менять не нужно — нажимаем кнопку «Создать». После этого будет создано подключение Интернет.

Теперь переходим в подраздел «Привязка порта»:

Тут надо будет нажать значок редактирования напротив Интернет-соединения и выше выбрать порты и беспроводные сети. Можете поставить галочки как у меня, а можете отметить вообще все, кроме порта под цифровое телевидение (Если оно у Вас подключено, конечно). Не забудьте нажать на кнопку «Применить».

Настройка GPON Ростелеком

Настройкой лучше не заниматься самостоятельно, а доверить процедуру специалистам. Закажите оборудование при подключении, сотрудник установит параметры и можно начать пользоваться роутером.

Но удается настроить устройство при необходимости, процесс не так сложен, как кажется. В нашей статье возьмем в качестве примера роутеры от компании TP-Link. Это один из крупных производителей оборудования.

Вы купили GPON-роутер Ростелеком, как узнать настоящую модель? Обычно она указывается на этикетке, расположенной на нижней части. Для устройств других производителей схема может отличаться. Но алгоритм действий обычно схож.

Публикации

Категория: Прочее (continued)
- Как обновить колонку Яндекс Станция с Алисой до последней версии прошивки
- Как открыть файл ZIP, RAR, ISO — распаковываем архиватором и без него
- Как подключить IP-камеру к роутеру и открыть доступ через Интернет
- Как подключить ноутбук к телевизору
- Как подключить телевизор Philips к Интернету через WiFi
- Как поменять DNS на роутере
- Как разблокировать iPhone или iPad (пароль Apple ID)?!
- Как рассчитать свою скорость в Интернете
- Как сделать Яндекс домашней страницей?!
- Как скачать fmodex.dll и fmodex64.dll для Windows 7 или Windows 8
- Как удалить браузер Амиго от Mail.ru?!
- Как ускорить работу SSD диска
- Как установить флеш-плеер на компьютер
- МГТС начала миграцию на IPv6
- Мобильный WiFi роутер с СИМ-картой (SIM) от Мегафон, Билайн и МТС — как настроить?!
- На Айфоне крутится значок загрузки — что делать?
- Настраиваем Smart Box для другого провайдера
- Настройка IPTV на Mikrotik для Ростелеком, Билайн, МТС, Дом.ру
- Настройка ONT B-Focus O-4F2P и O-4F2PW
- Настройка Rotek RX-22200 от Ростелеком
- Настройка WiFi на GPON ONT терминале РОН-Телеком RFT620
- Настройка роутера Lenovo R2105
- Настройка роутера Ubiquity AirRouter под Интернет и телевидение
- Не работает мышка на ноутбуке или компьютере. Почему и что делать?!
- Не удаётся подключиться к прокси-серверу. Как исправить ошибку?!
- Неполадка: код 43 ошибка устройства — как исправить?
- Открываем порт на Ericsson T073G
- Ошибка Класс не зарегистрирован в Chrome
- По ком горит красным лампочка LOS на терминале
- Подключение передней панели к материнской плате компьютера
- Почему компьютер зависает намертво и что делать?!
- Почему не включается компьютер и что делать в этом случае?!
- Почему не работает мышь на ноутбуке или компьютере и что делать в этом случае?!
- Принтер не печатает и недоступен — что делать
- Промсвязь м-200 а (ZTE ZXV10 W300)
- Пропал звук на компьютере или ноутбуке. Что делать и как исправить?
- Прошивка для Rotek RX-22200 от Ростелеком
- Прошивка роутера Билайн Smart Box
- Роутер Rotek RX-22312 от Ростелеком — настройка подключения
- Роутер Ростелеком — описание и настройка
- Роутер сгорел после грозы — в ремонт или в мусорку?
- Сброс Juniper на заводские настройки
- Создание загрузочной флешки UEFI c Windows
- Сочетания клавиши Win на клавиатуре компьютера
- Степень защиты IP67 у телефона или часов — расшифровка
- Степень защиты IP68 — что это значит
- Судьба фотографии или как пост Вконтакте вернул бойца на Родину
- Технология GPON — оптическая сеть доступа
- Тормозит видео на компьютере — как исправить?!
- Тормозит видео при просмотре онлайн в Интернет — Youtube, Вконтакте, Одноклассники

Pages: 18

Что делать после заявки?

Как только вам проведут оптику, у вас также будет два варианта подключения, но обо всем по порядку. Начнем с того, что компьютер не понимает информацию, которая передается по оптическому кабелю. Оно и понятно: в нем даже нет такого порта. Поэтому для подключения нужно:

ОбычныйGPON терминал – он по сути будет выступать неким переводчиков и мостом. Вход будет оптическим, а выход – Ethernet. Далее сам терминал можно подключить к компу напрямую или использовать роутер, чтобы благами интернета могли пользоваться все члены семьи.

Оптоволоконный GPON роутер – это два в одном: и терминал, и роутер.

А теперь самое главное – вам будут впаривать SFP-роутеры или терминалы от Ростелеком, будут говорить, что они работают только с их оборудованием. Знайте – они просто хотят заработать на вас баблишко, так как такие терминалы и роутеры стоят в разы дороже чем у конкурентов. Советую просто купить роутер с SFP-портом или аналогичный терминал. В общем совет один – ничего у них не покупайте и не берите в аренду. Подборку маршрутизаторов с оптическими кабелями смотрите тут.

GPON RFT620

RFT620 — абонентский терминал, который устанавливается клиентам МГТС при заключении договора на оказание услуг доступа к интернету, реализованного по стандарту GPON. В возможности терминала входит доступ к интернету на высокой скорости, просмотр цифрового телевидения по технологии IPTV, создание и настройка беспроводной сети, совершения телефонных звонков, просмотр онлайн-видео в HD качестве.

GPON RFT620 позиционирован, как для частного домашнего использования, так и для корпоративных сетей. Может размещаться как на столе или стене помещения, так и в специальных шкафах вне зданий, что позволяет обеспечить установку на открытых летних площадках развлекательных центров или кафе.

Технические характеристики Sercomm RT-GM-6

Чип (CPU) — BCM68461
Flash-память (ПЗУ) — 128 МБ
RAM-память (ОЗУ) — 256 МБ
WiFi 2,4 GHz — чип BCM43217T 802.11n
WiFi 5 GHz — чип BCM4360 802.11ac

Порты:
1 х GPON тип SC/APC
4 x Gigabit Ethernet 100/1000Base-T
1 x POTS FXS RJ-11 1 X USB 2.0

Так, как устройство появилось относительно недавно, то полноценной статистики по браку и проблемам пока собрать не удалось. Массовых возвратов и замен не замечено. Были некоторые мелкие проблемы с ПО, но в последней прошивке их практически все вылечили.

Скачать прошивку для RT-GM-6 от Ростелеком — ссылка.

Примечание: При обновлении ПО сброс настроек не происходит, но тем не менее, я настоятельно рекомендую при перепрошивке роутера делать резервную копию настроек.

Настройка gpon ont атрон rft620

КМК роутер PON и роутер Ethernet несколько ближе друг к другу чем самовар и микроволновка.Тогда более близкий вариант: «Хочу из духовки сделать микроволновку. Научите, как?»

Вопрос то сводится к лишь тому, позволяет ли железка переназначить WAN на какой-либо из LAN-портов.А вы видели что-либо подобное в интерфейсе настроек? Софт на нем проприентарный, сторонних прошивок нет.Выводы делайте сами.

По ходу опыт и знания кой-какие приобретуНу тогда — вперед. Вскрываете, смотрите используемый чипсет, ищите даташиты и SDK для разработки ПО под них и пишите свою прошивку с необходимым функционалом.PS:Очень похоже на модернизацию духовки до микроволновки — вскрываем, дорабатываем напильником и устанавливаем магнетрон и ву-а-ля.

5. 3d , 20.12.2022 11:44

genereedКМК роутер PON и роутер Ethernet несколько ближе друг к другу чем самовар и микроволновка.

Абсолютно одинаково. Самовар греет дровами, СВЧ волнами, духовка газом. Соответственно ONT берет инет из оптики, модем из телефонной линии, роутер из коммутатора.

Пожалуй, есть одно исключение — навороченные гибриды модема и роутера стали делать со входом WAN, да и то только потому, что такая помойка была нерентабельна — достойнее иметь копеечный модем мостом и нормальный роутер (при неизбежном переходе на витую пару или оптику в мусорное ведро летит только копеечный модем). Но модем — это самый примитивный способ получения инета из трех указанных, производитель должен выживать.

Оборудование GPON Ростелеком

В каких случаях потребуется роутер?

В вашем ноутбуке нет RJ-45. Многие производители перестали устанавливать этот порт, так как хотят добиться минимальной толщины устройства.
Вы желаете пользоваться беспроводной сетью.
Нужно подключить сразу несколько устройств к Интернету.

Стоимость услуг

Цена услуг от компании Ростелеком не бывает фиксированной и со временем меняется. Цену составляют многие характерные особенности. Основными факторами являются местоположение пользователя, а также выбранный им вариант подключения интернета. Чем дальше жилой участок находится от центра города, тем дорогостоящей будет цена.

Для абонентов, воспользовавшихся оптоволоконным вариантом проведения интернета, ежемесячная стоимость услуги будет составлять — до 890 руб. /мес. Цена выявляется из расчёта выбранной пользователем скорости. Её предел составляет 200 Мбит/сек. При этом компания создала дополнительные полезные функции, которые можно приобрести уже за отдельную плату.

Настройка терминала RT-GM-6: Интернет и IPTV

Казалось бы, раз это клон терминала Sercomm RV6699 и его двойника — RT-GM-1, то и настройка у них должна быть одна и та же. А нет! Из-за более нового чипа Broadcom BCM68461, пришлось менять и программную начинку. Те, кто настраивал до этого Sercomm S1010 (или же его двойника: Ростелеком RT-FL1) — сразу узнают знакомый интерфейс такого же WebUI.

IP-адрес роутера Ростелеком в локальной сети стандартный — 192.168.0.1. Логин и пароль для доступа в веб-интерфейс написаны в наклейке, на нижней части корпуса устройства.

Внимание! Зайти в настройки оптического роутера можно только с тех устройств, которые подключены к его локальной сети по кабелю или через WiFi. Имя беспроводной сети в обоих диапазонах и пароль написаны в той же наклейке

После ввода логина и пароля нажмите кнопку «Войти». После этого откроется веб-интерфейс терминала RT-GM-6 с картой сети. В верхнем правом углу страницы есть поле выбора режима:

Кликните на него и выберите «Эксперт-режим».

Подключение к Интернет

Откройте раздел меню «Основные настройки» → «WAN». Там по умолчанию у RT-GM-6 есть одно соединение с названием «HSI». Можно отредактировать его, нажав на значок с шестерёнкой, но я предпочитаю его не трогать и создать новое соединение, нажав на кнопку с плюсом.

Откроются параметры соединения, где нужно будет ввести его имя — пусть будет «internet» или «inet». Тип подключения «Маршрутизация». Номер VLAN — тут вводим идентификатор виртуальной сети, который надо узнать в технической поддержке.

В списке «Режим получения IP» надо выбрать тот тип подключения, который используется в Вашем филиале Ростелекома. В некоторых филиалах используется Динамический IPoE, а в некоторых — PPPoE. Во втором случае нужно будет ещё ввести имя пользователя и пароль на подключение — их пользователь получает при заключении договора.
Нажимаем кнопку «Сохранить» и возвращаемся к списку соединений.

Теперь нажмите кнопку «Применить», чтобы сделанные выше настройки роутера вступили в силу.

Интерактивное телевидение IPTV

Настройка IPTV на GPON роутере RT-GM-6 в большинстве филиалов Ростелекома заключается в создании интерфейса типа «Мост» и привязка его к одному из портов. Для этого надо зайти в раздел «Основные настройки» → «Bridge» и нажать на кнопку с плюсом:

В открывшемся окне вводим имя интерфейса. Пусть это будет «tv». Ниже, в списке «Интерфейс» выбираем LAN-порт, в который будет подключена ТВ-приставка Ростелеком.

В поле «Номер VLAN» надо ввести номер виртуальной сети, используемой для услуги «Интерактивное ТВ Wink». В моём случае используется VlanID 550. В поле 802.1p надо выставить приоритет «4». Нажимаем кнопку «Применить».

Возвращаемся в раздел «Bridge» и видим там в таблице созданный интерфейс:

Нажмите на кнопку «Применить», чтобы настройки вступили в силу и сохранились.

Теперь можно подключать STB-приставку в выбранный порт и проверять работу IPTV.

Что такое режим моста или режим бриджа?!

Большинство модемов — как ADSL-модемы, так и оптические терминалы GPON ONT — умеют работать в двух режимах: 1) «Режим маршрутизатора», при котором модем сам подключается к сети провайдера и раздает Интернет на подключенные устройства. 2) «Режим моста (режим бриджа)». Это более простой режим в разрезе логической роли устройства в сети. Смысл этого режима в том, что модем выступает как бы проводником между сетью провайдера и компьютером абонента.

Другими словами, при таком варианте настройки, модем работает только на канальном уровне (L2) и отвечает только за канал между оборудованием доступа провайдера и Вашим компьютером. Главный минус режима моста (бридж) заключается в том, что со стороны абонента только одно устройство может подключиться в Интернет. Есть конечно исключения, но они весьма редки.

Настройка GPON Ростелеком

Если вы приобрели оборудование у провайдера при подключении, то настройку роутера GPON Ростелеком выполнит мастер. После прокладки кабеля он установит модем, введет все параметры и проверит функционирование. Вы сможете сразу начать пользоваться интернетом.

Если техника была приобретена позже, то придется выполнять настройку самостоятельно. Необходимо:

Установить оборудование.
Выполнить подключение кабеля к WAN и присоединение к питанию через адаптер.
В порт LAN вставьте патч-корд.
Подключите его к компьютеру.
Зайдите на ПК в браузер.
Введите в строку адрес 192.168.0.1. Он может отличаться для устройств от разных производителей.
По умолчанию логин и пароль – admin.
Зайдите в раздел «Сеть» в меню.
Выберете пункт «WAN».
Укажите тип соединения PPPoE/Russia PPPoE.
Введите учетные данные.
Сохраните параметры.

Учетные данные – это логин и пароль. Где же найти их? Обычно данная информация указана в договоре. Если в документах эти параметры отсутствуют, то позвоните в контактный центр.

Обязательно ли надо подключать роутер к компьютеру через патч-корд? Да, без этого не обойтись. Но так как во многих современных ноутбуках нет RJ-45, у пользователей возникают проблемы с подключением.

Можно приобрести адаптер для порта USB. Его удается найти в магазинах техники.
Взять у друзей ноутбук, который оснащен RJ-45.
Пригласить мастера и уведомить его, что у вас нет устройства для выполнения настройки. Он возьмет с собой ноутбук или адаптер.

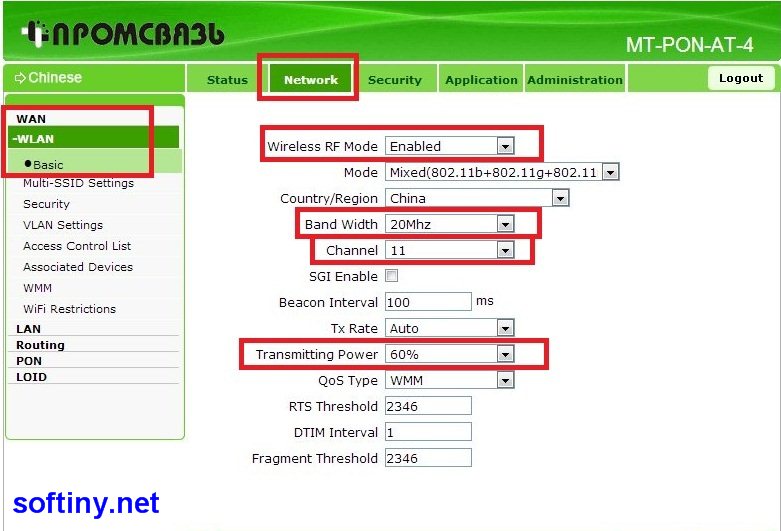

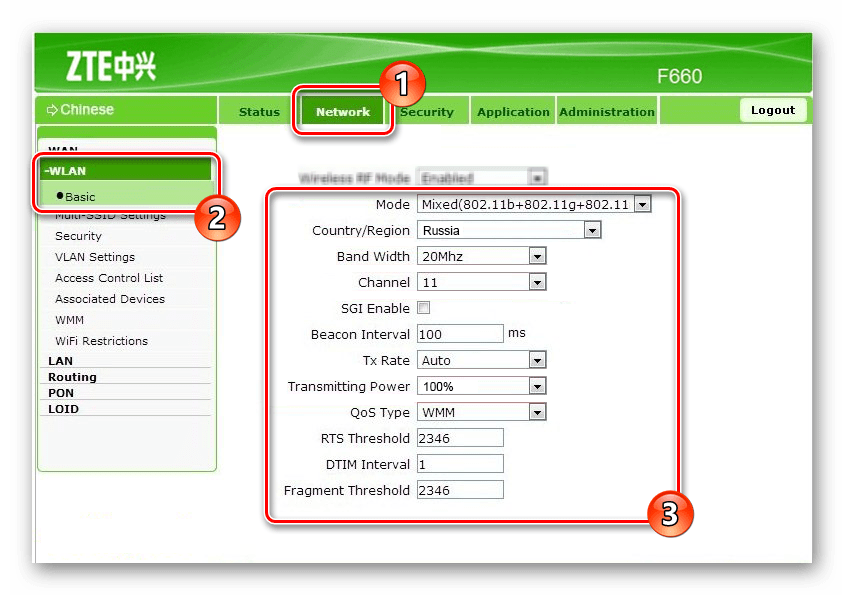

Второй этап – создание беспроводной сети. Необходимо:

Зайти в раздел беспроводного режима.
Выставите параметры, в том числе имя сети, включите вещание и сохраните настройки.
Далее проследуйте в раздел с защитой.
В нем активируйте WPA2 Personal.
Придумайте пароль для вашей сети.
Нажмите на кнопку для сохранения.

Устанавливать пароль нужно обязательно. Он необходим для защиты сети от стороннего подключения и перехвата данных. Пароль не должен быть легким, иначе его можно будет взломать при помощи специализированных программ. Лучше придумать сложный код и записать его в блокноте.

Чтобы не вводить пароль, можно воспользоваться WPS. На устройстве выберете подключение к сети через этот стандарт. На корпусе роутера найдите кнопку WPS и нажмите на нее. Модем передает секретные коды для автоматического подключения устройства.

Инструкция по настройке Wi Fi роутера ONT GPON RFT620

Вход в меню настроек

Для того чтобы произвести настройки беспроводного доступа к сети, необходимо выполнить ряд действий. Первым из них является вход в меню настроек. Он выполняется следующим образом:

Подключите к терминалу блок питания, соединительный кабель (патч-корд) от ноутбука или компьютера вставьте в первый разъем роутера и убедитесь в том, что оптическая сеть не подсоединена.
Откройте любой удобный для вас браузер и в адресной строке введите 192.168.1.254 .
После этого, в открывшемся окне нужно ввести имя пользователя и пароль доступа к меню (по умолчанию login — admin, password — admin) и нажать на кнопку «ОК».

После проверки всех данных браузер откроет начальное окно настроек, которое будет содержать общую информацию об RFT620 и включенных функциях.

Настройки беспроводного доступа к сети

Завод-изготовитель, при выпуске терминалов RFT620, уже производит предварительные настройки Wi Fi и роутер уже готов к работе. Начальный SSID и пароль GPON RFT620 указаны на упаковке или наклейке, нанесенной на заднюю часть оборудования.

Для внесения изменений, таких как смена названия сети или кода доступа, необходимо:

В верхней части экрана перейти во вкладку «Настройка».
В боковой панели выбрать пункт «Беспроводная сеть» (название, в зависимости от версии прошивки, может быть указано на английском языке «WLAN»).
В разделе «Основные параметры» можно произвести изменение имени сети (SSID), включить или отключить ограничение по количеству подсоединяемых устройств, настроить функции планировщика.
В пункте «Безопасность» бокового меню можно установить личный код доступа к сети (Пароль PSK), выбрать метод аутентификации и шифрования данных.

Остальные настройки роутера рекомендуется оставить в первоначальном виде.

источник
