Характеристики Уличный модем ZyXEL LTE6101 с Wi-Fi
| Характеристики блоков ZyXEL LTE6101 | |

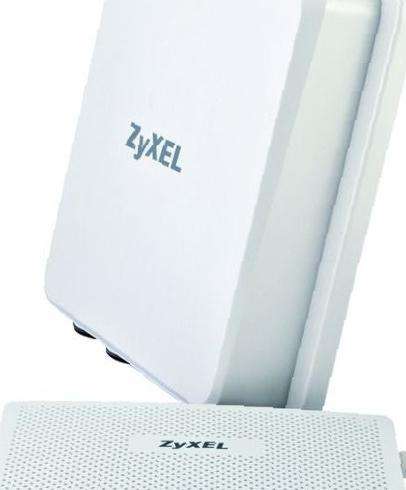

| Внешний (уличный) блок: |
Размеры: 255 x 254 x 58 мм |
| Внутренний (комнатный) блок: |
Размеры: 188 x 131 x 41 мм |
| LTE | |
| Поддерживаемые стандарты и характеристики: |
|
| Блок Wi-Fi | |
| Характеристики: |
|
| LAN | |
| Основные сетевые возможности: |
|
| Прочие характеристики ZyXEL LTE6101 | |
| Цвет корпуса: | белый |
| Комплект поставки: |
|
| Гарантийный срок: | 1 год |

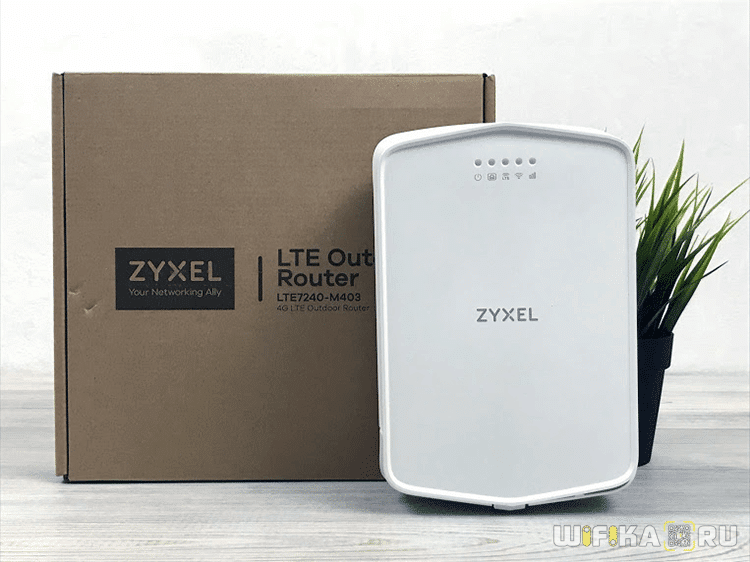

Обзор внешнего вида и комплектации Zyxel LTE7240-M403
Подробные технические характеристики вы можете прочитать на странице модели. Мы же сразу перейдем к распаковке и обзору маршрутизатора. Коробка внешне совершенно не презентабельна, что сразу говорит об утилитарности устройства.
Роутер предназначен для «промышленных» масштабов работы и упаковка служит чисто для его защиты от повреждений при транспортировке, а не для красования на витрине магазина. Скорее всего даже те, кто заказывает подобные роутеры, увидят все в уже подключенном и настроенном виде у себя дома или в офисе. А вот для тех, кто будет непосредственно его устанавливать, в наборе с Zyxel LTE7240-M403 идет все, что для этого нужно — кабель, адаптер питания, инструкция и набор для крепления на стене.
Стоит отметить, что устройство имеет достаточно приличный вес из-за мощного металлического экрана, установленного внутри корпуса. Он призван защитить от посторонних помех для обеспечения более стабильной связи.
4G-LTE роутер защищен по стандарту IP56, а значит может смело размещаться на улице в любых погодных условиях. Это необходимо для стабильного приема сотового сигнала. Кстати, поддерживаются СИМ-карты любых отечественных операторов. Максимальная поддерживаемая скорость по 4G — до 150 мбит/с (LTE Cat.4), что даже больше, чем у большинства «обычных» тарифов у провайдеров кабельного подключения.
Такая высокая скорость обеспечивается в том числе и двумя встроенными антеннами с усилением по 7 dBi каждая. Это особенно актуально, так как при размещении вне дома основные клиенты будут отделены от источника wifi внешней стеной, а значит нужна хорошая «пробиваемость» сигнала. Ну и разумеется, здесь идет поддержка самого скоростного типа беспроводного подключения — в диапазоне 5 GHz. С его помощью можно легко обеспечить воспроизведение видео в разрешении 4K или работу требовательных к устойчивому и быстрому интернету онлайн игр.
Для гибкости в подключении и выборе места установки питание на Zyxel LTE7240-M403 подается по технологии PoE, то есть через адаптер по обычному сетевому шнуру Ethernet. Таким образом он не обязательно должен находиться вблизи электророзетки. Она может быть где угодно на расстоянии длины провода.
Он же может одновременно служить и для подачи кабельного интернета со скоростью до 1 гбит/c. При его активации мобильный источник сигнала LTE будет использоваться в качестве резервного WAN. При этом конечный пользователь даже не почувствует никакого разрыва в соединении.
На внешней стороне корпуса роутера имееются лишь световые индикаторы режимов работы. Все разъемы и кнопки скрыты под пластиковой крышкой, конструкция крепления которой обеспечивает водонепроницаемость. Провод заводится внутрь также через прорезиненную влагостойкую прокладку.
Под ней расположена розетка Ethernet для подключения питания и интернета, слот для микро SIM карты, и две кнопки — сброса настроек и принудительного отключения беспроводного сигнала. Сзади имеется несъемное крепление для вертикального подвеса. Какие-либо ножки, предполагающих размещение на столе или полке, отсутствуют.
Тест №3:
После получения таких, вполне положительных, результатов полевых испытаний, мы решили протестировать модем еще в одном месте, где условия приема несколько отличаются. Базовые станции находятся ближе, но место установки модема находится в низине, на пути до базовой станции идет сначала высокий лес, а затем высотные дома. Обычный USB-модем здесь также не работает (и с внешней пассивной антенной в том числе).
На нашу радость, модем и в этом случае показал отличный результат. Правда, не обошлось без коллизий. Сначала мы установили модем возле окна внутри помещения, добились максимального уровня сигнала -98 дБм и получили скорость приема около 3 Мбит/с и скорость передачи близкую к нулю. Результат нас сильно огорчил… Но вынос антенны за окно сразу расставил все на свои места.
| ZyXEL LTE6100 | |
|---|---|
| Расстояние до базовой станции | около 2 км |
| Граница возможной зоны покрытия с сайта yota | около 200 м от базовой станции |
| Максимальная мощность сигнала | -80 дБм (два деления по индикатору ZyXEL) |
| Ping | 15-45 мс |
| Средняя скорость передачи | 8-10 Мбит/c |
| Средняя скорость приема | 17-20 Мбит/c |
Причиной столь большой разницы оказалось установленное в стеклопакете энергосберегающее К-стекло. Напыление на стекле, отражающее инфракрасное излучение, очень хорошо экранирует и радиосигнал в диапазоне стандарта LTE
Поэтому при размещении антенны внутри помещения следует обращать внимание на возможное экранирование сигнала предметами окружающей обстановки
Во всех проведенных тестах отклонение антенны от направления на базовую станцию в пределах +/-30 градусов вызывало снижение уровня сигнала примерно на 8-10 дБм. То есть направленность у антенны есть, но не так, чтобы очень острая. Основное преимущество все-таки в размерах антенны и близости к антенне приемо-передающего устройства. Даже при уровне сигнала -107 дБм и отношении сигнал/шум в единицы децибел связь с сетью устойчивая и скорость превышает 1 Мбит/с.
Таким образом, можно предположить, что за городом при размещении внешнего блока на улице, на высоте 5-6 метров, можно уверенно работать с этим модемом в сети LTE на расстоянии до 8-10 км от базовой станции. Было бы здорово, если бы на своих сайтах провайдеры LTE-интернета в карту покрытия добавили зону возможного приема сигнала модемов с внешней активной антенной. И пользователям удобней и для провайдера большой плюс: меньше «белых пятен» — больше абонентов.
Заключение
Даже с учетом довольно высокой скорости 3G-интернета только беспроводная технология LTE/4G может реально предложить сервис, сопоставимый с проводным Интернетом и по скорости, и по цене, и по стабильности. Поэтому вдвойне приятно, что модем ZyXEL LTE6100 оказался не просто устройством качественно собранным и симпатичным на вид, но и очень полезным, позволяющим широкому кругу пользователей приобщиться к «настоящему» Интернету.
ZyXEL LTE6100 реально обеспечил стабильный быстрый Интернет там, где до этого можно было довольствоваться, максимум, сетью 3G. Этот модем можно порекомендовать как людям, живущим за городом, если в пределах 10 км от их дома есть базовая станция LTE, так и владельцам офисов, где проводной Интернет зачастую очень дорог, а LTE USB-модемы работают нестабильно из-за сильных отражений сигнала в условиях высотной городской застройки.
Преимущества ZyXEL LTE6100
- Обеспечивает связь там, где не работают обычные USB-модемы LTE
- Комплект «всё в одном»
Недостатки ZyXEL LTE6100
- Высокая цена
- Короткий кабель Ethernet в комплекте поставки
Дальность действия WiFi сигнала
Скорость мобильного 3G/4G интернета сильно зависит от качества приема сотового сигнала и в каждом конкретном случае будет сильно отличаться. Поэтому для тестирования роутера Zyxel LTE2566-M634 мы решили проверить более объективный показатель — дальность работы его wifi сигнала. Напомню, как выглядит квартира и где находятся точки произведения замеров
На снимках ниже сети от нашего маршрутизатора называются «Zyxel_5DDE» и «Zyxel_5DDE_5G»
5 ГГц
Показания предсказуемо падают к самой дальней комнате, особенно на 5 GHz. Что логично, так как основной конек роутера — его мобильность и стабильность при подключении большого количества устройств, но вовсе не покрытие больших площадей.
В целом, Zyxel LTE2566-M634 отлично справляется с возложенными на него задачами и может рекомендоваться в качестве портативного мобильного роутера.
Плюсы и минусы
Поддержка 5 ГГц
Компактный размер
Настройка с дисплея
Легкое подключение
Работа с любым оператором
Большое количество одновременных устройств
Режим модема
Цена
Разборка модема 4G LTE WiFi
Давайте откроем устройство, чтобы ознакомиться с дизайном и основными компонентами. Нам просто нужно открутить три винта, прежде чем вытащить две пластиковые крышки.
Сверху есть металлический лист, который должен действовать как щит. Мы можем удалить его, чтобы увидеть все компоненты, кроме радиочастотного трансивера Qualcomm RTR8605.
Это дизайн Qualcomm, но маркировки практически нет. Микросхема памяти должна быть SK Hynix H8ACS0PE0MBR-46M.
На другой стороне платы находится множество пассивных компонентов, разъемы для SIM-карты и MicroSD-карты, а также Qualcomm PM8028.
Мы вставили USB-адаптер в наш компьютер:
[22083.509357] usb 1-2.3: new full-speed USB device number 6 using xhci_hcd
[22083.729433] usb 1-2.3: not running at top speed; connect to a high speed hub
[22083.747433] usb 1-2.3: New USB device found, idVendor=05c6, idProduct=f000, bcdDevice= 0.00
[22083.747444] usb 1-2.3: New USB device strings: Mfr=3, Product=2, SerialNumber=4
[22083.747448] usb 1-2.3: Product: Qualcomm CDMA Technologies MSM
[22083.747451] usb 1-2.3: Manufacturer: Qualcomm, Incorporated
[22083.747454] usb 1-2.3: SerialNumber: 1234567890ABCDEF
[22083.852761] usb-storage 1-2.3:1.0: USB Mass Storage device detected
[22083.852952] scsi host2: usb-storage 1-2.3:1.0
[22083.853064] usbcore: registered new interface driver usb-storage
[22083.857433] usbcore: registered new interface driver uas
[22084.867261] scsi 2:0:0:0: CD-ROM 4G MMC Storage 2.31 PQ: 0 ANSI: 2
[22084.870217] sr 2:0:0:0: [sr0] scsi-1 drive
[22084.870223] cdrom: Uniform CD-ROM driver Revision: 3.20
[22084.893926] sr 2:0:0:0: Attached scsi CD-ROM sr0
[22084.894049] sr 2:0:0:0: Attached scsi generic sg2 type 5
|
1 |
[22083.509357usb1-2.3newfull-speed USB device number6using xhci_hcd [22083.729433usb1-2.3notrunning at top speed;connect toahigh speed hub [22083.747433usb1-2.3NewUSB device found,idVendor=05c6,idProduct=f000,bcdDevice=0.00 [22083.747444usb1-2.3NewUSB device stringsMfr=3,Product=2,SerialNumber=4 [22083.747448usb1-2.3ProductQualcomm CDMA Technologies MSM [22083.747451usb1-2.3ManufacturerQualcomm,Incorporated [22083.747454usb1-2.3SerialNumber1234567890ABCDEF [22083.852761usb-storage1-2.31.0USB Mass Storage device detected [22083.852952scsi host2usb-storage1-2.31.0 [22083.853064usbcoreregistered newinterfacedriver usb-storage [22083.857433usbcoreregistered newinterfacedriver uas [22084.867261scsi2CD-ROM4GMMC Storage2.31PQANSI2 [22084.870217sr2[sr0scsi-1drive [22084.870223cdromUniform CD-ROM driver Revision3.20 [22084.893926sr2Attached scsi CD-ROM sr0 [22084.894049sr2Attached scsi generic sg2 type5
|
Мы видим, что идентификатор поставщика — 05C6, идентификатор продукта — F000. На веб-сайте OpenWrt есть несколько ссылок на пользователей, получивших USB-адаптер 4G, работающих с маршрутизатором OpenWrt, а не запускающих OpenWrt непосредственно на нем. Однако, в одном из этих постов упоминается, что он основан на платформе Qualcomm MDM9200.
Внешний вид
Сразу отмечу, что любителям модных дизайнерских гаджетов от точно не придётся по вкусу. Корпус маршрутизатора выполнен в виде классической чёрной коробки, в которой максимум функциональности и минимум эстетики. Сразу понятно, что производитель делал упор именно на технических возможностях и подразумевал, что он будет установлен в каком-нибудь незаметном месте. Я же решил просто спрятать его вместе с таким же чёрным внешним жестким диском в специальный эстетичный белый короб, который нашёл на просторах интернета.
На корпусе Zyxel LTE3301 Plus минимум элементов управления. Выделяется лишь большая кнопка WPS для подключения к нему устройств в автоматическом режиме. Рядом с ней под черным стеклом скрываются информационные индикаторы. По всему периметру роутер также оснащен решёткой для всестороннего пассивного охлаждения.
Инструкция по подключению Zyxel LTE7240-M403 к интернету
Как я уже сказал, подключить интернет на роутер Zyxel LTE7240-M403 можно двумя способами.
4G-LTE
Самый простой — мобильный. Для этого просто нужно вставить СИМ-ку в соответствующий слот. И интернет сразу заработает — можно подключаться к маршрутизатору по WiFi и пользоваться.
Ваше мнение — WiFi вреден?
Да 22.58%
Нет 77.42%
Проголосовало: 47618
Для работы предварительно необходимо вставить патчкорд из комплекта в сетевую розетку на корпусе роутера. А другой конец вставить в разъем адаптера, обозначенные как PoE.
Ethernet
Если же мобильный сигнал будет использоваться в качестве резервного источника, а основным будет кабельное подключение к интернету, то вставляем кабель от провайдера в порт LAN на PoE-адаптере.
После чего переходим к настройкам сети.
Комплектация и внешний вид
Мы привыкли по последним обзорам устройств Zyxel видеть их внутри классных красивых и дорогих коробок. Данный 4G роутер выбивается из их числа, поскольку упаковка тут самая обычная из недорогого картона.
На английском языке перечислены все основные технические возможности Zyxel LTE2566-M634
Комплект тоже богатством не отличается — только инструкция и кабель с разъемом micro USB. Подразумевается, что заряжать вы его будете от штатного адаптера от телефона, хотя могли бы, конечно, и положить сюда свое собственное зарядное устройство.
Внешне портативный роутер Zyxel не больше обычного смартфона. А вот по своим обтекаемым формам и пластиковому корпусу очень напоминает первые коммуникаторы начала 2000-х.
На одной из граней имеется кнопка включения и слот для СИМ-карточки под защитной крышкой
На другой — USB разъем.
Вся верхняя часть закрыта черным защитным стеклом, под которым размещен небольшой экранчик и сенсорные кнопки управления. И именно в нем кроется одна из основных фишек данной модели.
Ведь для настройки всех параметров wifi сети и подключения к интернету не нужно к нему предварительно подключаться с телефона с помощью какого-либо приложения. Все это выполняется непосредственно из меню самого роутера.
Использование модема 4G LTE WIFI в качестве мобильной точки доступа
Давай попробуем. Мы вставили карту nanoSIM через адаптер для SIM-карты…
и подключили устройство напрямую к USB-адаптеру питания на 5 В.
В первый раз не смогли подключиться к интернету, только WiFi, так как sim-карта не определялась. Удаление и повторная установка сделали свое дело, и после подключения к SSID 4G UFI_XXX мы сразу получили доступ в Интернет, никакой настройки не требовалось.
Это потрясающе. Но давайте посмотрим, какой веб-интерфейс переходит на HTTP: //192.168.100.1…
Не совсем модемный веб-интерфейс с адаптивным дизайном, и его сложно использовать на мобильных устройствах, поэтому давайте переключимся на настольный веб-браузер.
Авторские права «Qualcomm 2014». Эта штука может запускать старую прошивку из Qualcomm SDK, и они ничего не меняли. Не ждите от электронного ключа особой безопасности, его легко взломать. Авторизуемся.
Есть пять основных пунктов: «Home», «Настройки 4G», «Настройки Wi-Fi», «Станция» и «Справочная информация». В разделе Home отображается список клиентов и статистика данных.
Лучше смените пароль администратора, прежде чем проверять настройки 4G…
Это действительно странно, потому что мы находимся в Таиланде и подключаемся к SIM-карте DTAC, а здесь сеть отображается как «China Unicom (3gnet)». Адаптер, вероятно, автоматически получит правильное сетевое имя и APN, но не обновит его в настройках.
Как и следовало ожидать, интерфейс позволит нам изменить имя сети (SSID), а также пароль. После изменения обоих, нажав «Применить» и «Сброс», он все равно будет повторно подключаться к старому SSID, но удаление и повторная установка адаптера работают, и мы могли бы использовать новые учетные данные.
Причины, по которым мы решили получить этот 4G USB-адаптер и точку доступа WiFI, заключаются в том, что он небольшой и дешевый (около 14 долларов США в комплекте). Стабильность производительности при использовании телефона Android в качестве точки доступа Wi-Fi не удовлетворило нас. Попытки использовать PinePhone в качестве мобильной точки доступа так же не увенчались успехом, так ка, чтобы обеспечить хорошую производительность требовалась регулярная перезагрузка.
Как уже упоминалось, у нас тарифный план со скоростью передачи данных 10 Мбит/с, поэтому мы предполагаем, что USB-адаптер 4G USB Wi-Fi может достигать скорости от 9 до 10 Мбит/с. Но не все так гладко.
Перемещение USB-адаптера по комнате, кажется, немного улучшает ситуацию, но опять же не оправдывает ожиданий.
Сейчас мы дома, где в основном используется Fiber-to-the-Home (300/100 Мбит/с), но обычно со Speedtest мы получаем около 9-10 Мбит/с, используя телефон Android в местах где нет широкополосного доступа Интернет. Итак, для сравнения, давайте установим SIM-карту в телефон, настроим его как точку доступа и снова запустим Speedtest с компьютера.
Результаты лучше, хотя скорость загрузки ниже 4 Мбит/с. Обратите внимание, что результаты сильно различаются между запусками
Технические характеристики
- Портативный роутер Zyxel LTE2566-M634 — это гаджет, который умеет раздавать по wifi интернет от мобильного оператора связи. Работают абсолютно все операторы сотовой связи — МТС, Билайн, Мегафон, Теле2 и другие. При этом здесь идет поддержка самого последнего скоростного стандарта связи 4G-LTE категории 6.
- WiFi же будет ретранслироваться сразу в двух диапазонах частот — 2.4 и 5 ГГц. Благодаря чему вы можете не сомневаться в том, что скорость будет максимально соответствовать той, которую бы вы получили напрямую на телефон.
- Несмотря на свой небольшой размер, подключить к портативному роутеру можно как ко «взрослому» маршрутизатору до 32 девайсов одновременно. Что позволяет создать полноценную переносную локальную сеть, к которой будут подключены смартфоны, планшеты и ноутбуки.
- Более того, Zyxel LTE2566-M634 может быть использован и как классический USB модем для компьютера, у которого нет возможности подключиться к интернету по WiFi. Все, что нужно, это просто подключить его к USB разъему ПК с помощью кабеля из комплекта.
- Автономность роутера обеспечивается благодаря встроенной батареи на 3000 мАч, которая по заявлению производителя позволит использовать его в течение 10 часов непрерывной работы. В режиме ожидания же он сможет находиться без подзарядки до 300 часов. Это делает LTE роутер Zyxel отличным помощником в длительных поездках, когда необходимо быть постоянно на связи и при этом иметь постоянный доступ в интернет с нескольких устройств.
Софт
Настройка LTE7460-M608 напоминает работу с очень простым роутером: здесь присутствуют только основные параметры, такие как DHCP сервер, статическая маршрутизация, базовая защита от DoS атак и переключение режима работы (мост или базовая станция).
В том же что касается радио модуля, вы можете выбирать канал LTE, переключать режим работы модема (Auto/4G/3G/2G), настраивать лимит трафика и пропускную способность беспроводного канала.
В устройстве имеется простенькая телефонная книга и возможность отправлять SMS-сообщения и сервисные коды.
Огромным плюсом LTE7460-M608 является поддержка мостового соединения, при котором вы можете передать назначенный LTE-провайдером IP адрес подключенному по кабелю устройству, которым скорее всего является полноценный маршрутизатор, или отдельно стоящая точка доступа. Так же следует отметить встроенную поддержку VPN — обязательное условие для корпоративной сети.
В расширенной информации о подключении, вы можете видеть такие параметры, как «сигнал/шум» и коэффициенты уровня сигнала для точного позиционирования устройства на базовую станцию. Если для вас это слишком сложно, в левом верхнем углу Web-интерфейса, располагается индикатор связи, как у современных мобильников. Кстати, тестирование показало, что он бесполезен.
ZYXEL LTE7460-M608: резервный или основной канал через LTE
Модель LTE7460-M608 — это устройство, которое создано для резервирования основного интернет-канала через сеть 4G. Компания ZYXEL подчеркивает, что основное назначение девайса — быть вторым источником WAN для обеспечения беспрерывной работы приложений или офисных рабочих мест. Он поддерживает самую современную версию LTE — 3GPP release 10 category 6, обеспечивающую скорость на уровне 300 Мбит/с на вход и 50 Мбит/с на выход, то есть более высокую, чем типичное для 2018 года 100-мегабитное проводное WAN-подключение, которое выдает даже не каждый провайдер. Кроме того, поддерживаются сети 3G/2G DC-HSPA+ со скоростью до 42 Мбит/с на прием и 5.76 Мбит/с на передачу.
Такая высокая скорость позволяет и вовсе отказаться от проводного соединения и использовать ZYXEL LTE7460-M608 в качестве основного и единственного интернет-шлюза в труднодоступных местах, в том числе на транспорте, в гостиничных комплексах, в передвижных лабораториях и в различных выездных мероприятиях. Как говорится, были бы деньги за мобильный интернет.
USB порт
Неизменным атрибутом «офисного» устройства является наличие разъема USB 2.0. Поскольку для внешнего модема его беречь не нужно, порт можно смело использовать для подключения твердотельного накопителя, как это сделал я. И организовать на его базе хранилище файлов с доступом по беспроводной локальной сети. Всё это доступно из богатой настройками панели администратора.
Ваше мнение — WiFi вреден?
Да 22.59%
Нет 77.41%
Проголосовало: 47550
Первичное подключение производится буквально в несколько кликов через пошаговый мастер Zyxel, который я показывал на примере модели LTE7240-M403 и который является универсальным для всех роутеров данного бренда.
Дальнейшие конфигурации производятся либо через компьютерный веб-интерфейс, либо со смартфона через приложение «Zyxel LTE Ally». Данные для подключения (имя беспроводной сети, ключ авторизации, адрес входа и логин — пароль администратора) находятся на наклейке на корпусе и индивидуальны для каждого устройства
Комплектация и конструкция ZYXEL LTE7460-M608

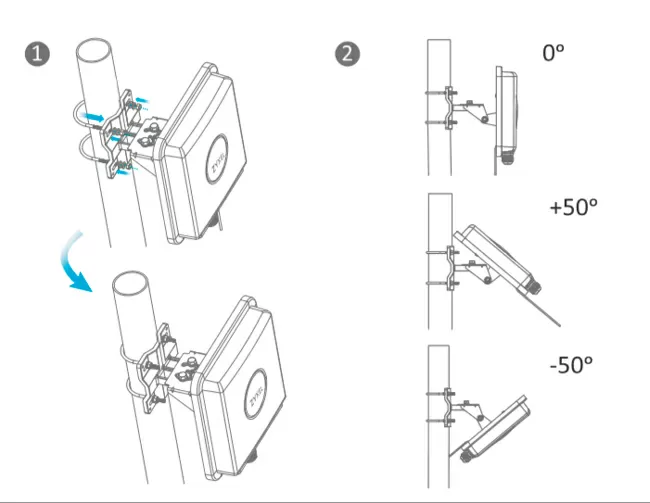

Устройство поставляется в комплекте с PoE инжектором и монтажным комплектом, позволяющим крепить маршрутизатор на стену или на мачту или кронштейн, обеспечивая при этом настройку угла места от -50 до 50 градусов.
Внешне ZYXEL LTE7460-M608 представляет собой крупный бокс из радиопрозрачного полимера на алюминиевой панельке. В нижней части корпуса имеются гнезда для подключения сетевого кабеля LAN/PoE, консольного RJ45 (только для управления устройством), а так же слот для SIM-карты, герметично закрывающийся пробкой.
Устройством поддерживается только одна SIM-карта, и это как-то странно: ничего не стоит запараллелить второй слот для симки и переключать их программно, давая вам возможность резервировать сотового оператора и менять симку при выработке всего «безлимитного» трафика. Эти функции есть и в менее дорогих LTE-роутерах, и двухсимочность там востребована не меньше, чем в китайских смартфонах. Да и сам слот для симки неудобный: гнездо находится слишком глубоко, и большими пальцами запихнуть карточку может быть затруднительно.
Производитель заявляет, что ZYXEL LTE7460-M608 имеет антенну с коэффициентом усиления до 8 дБ, и проверка показывает, что здесь используются две PIFA, напечатанные на текстолите. Вообще, 8 дБ — это не так уж и много для наружной антенны в 3G/4G устройстве, подобным коэффициентом усиления обладают домашние модели для USB-модемов, а для сотовой связи сейчас есть плоские «панельки» с усилением по 12-15 дБ, но вот только ZYXEL LTE7460-M608 с внешними антеннами не работает.
Встроенной Wi-Fi точки доступа нет, и для использования в небольших инсталляциях, таких как выход в интернет для магазина или домика в гостиничном комплексе, это — существенный минус. Но если строится крупная сеть с распределенными хот-спотами, то это не имеет существенного значения, ведь точки доступа итак составляют большую часть бюджета и размещаются ближе к пользователю, а не ближе к точке, в которой лучший сигнал от базовой станции.

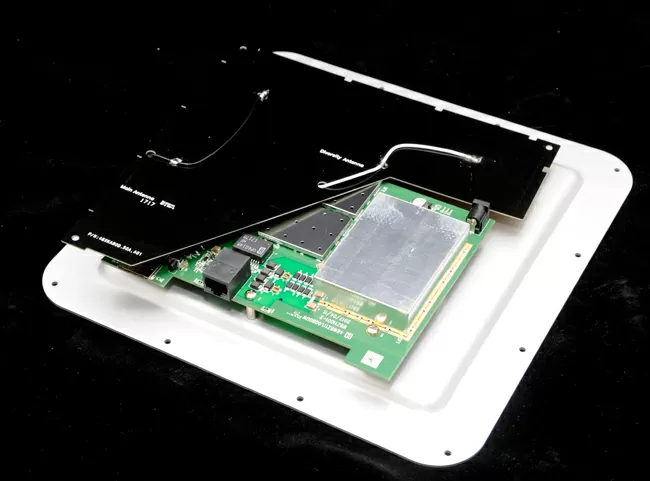

За работу 4G отвечает LTE модуль D19QD-SKU2 тайваньского производителя Wistron Neweb Corp с интерфейсом PCI Express. Подробной информации об этом устройстве найти не удалось.
Этапы настройки
1. Берем ваш USB-модем от оператора мобильного интернета и вставляем и вставляем его в USB порт на роутере, а кабель Ethernet (или патчкорд), который идет в комлпекте с роутером, первым концом в разъем LAN на роутере, вторым — в сетевую карту вашего компьютера.
2. На вашем персональном компьютере (под управлением Windows 7) заходим в раздел сетевых настроек, делаем это по такому пути: Пуск => Панель Управления => Сеть и Интернет => Центр управления сетями и общим доступом => Управление сетевыми подключениями => Изменения параметров адаптера.
Нажимаем правой кнопкой мыши по пункту «Подключение по локальной сети» далее «Свойства» потом в пункт меню Протокол Интернета который «TCP/IPv4» и выбираем следующие пункты «IP автоматически» и «DNS сервера автоматически»
Сохраняем, нажимаем «ОК».
3. На роутера (с его обратной стороны) находим IP адрес, который используется для входа в админку роутера (как правило это — 192.168.0.1), и доступы (зачастую login:admin, password: admin)
4. Открываем ваш любимый браузер и пишем там где адресная строка — 192.168.0.1 (или тот другой, который указан на роутере), и залогиниваемся.
5. Смотрим на меню роутера и находим пункт «USB модем» ( или может быть 3G/4G или настройка USB и т.п. варианты), активируем его и вводим в указанные на изображении поля данные для вашего оператора.
Приведу список настроек для большинства мобильных операторов, но напомню актуальные настройки ищите у своего мобильного оператора.
Мегафон
APN: internet
Номер доступа: *99# или *99***1#
Имя пользователя: gdata (не обязательно)
Пароль: gdata (не обязательно)
Билайн
APN: internet.beeline.ru или home.beeline.ru
Номер доступа: *99# или *99***1#
Имя пользователя: beeline
Пароль: beeline
APN: internet.mts.ru
Номер доступа: *99# или *99***1#
Имя пользователя: mts Пароль: mts
APN: internet.tele2.ru
Номер доступа: *99# или *99***1#
Точка доступа: internet.usi.ru
Имя пользователя/пароль: пусто
Номер дозвона: *99***1#
APN: yota.ru
Номер доступа: *99#
Имя пользователя: (пусто)
Пароль: (пусто)
APN: пусто Номер дозвона: #777
Имя пользователя: mobile
Пароль: internet
Смартс
APN: internet.smarts.ru
Номер доступа: *99# или *99***1#
Имя пользователя: internet (не обязательно)
Пароль: internet (не обязательно)
Точка доступа/APN: mts
Имя пользователя/User name: mts
Пароль/Password:
Точка доступа/APN:internet
Имя пользователя/пароль: не требуются
Номер доступа: *99#
Билайн Украина
Точка доступа(APN): internet.beeline.ua
Номер доступа: *99#, *99***1# или *99**1*1#для некоторых моделей телефона
Пользователь: необязательный параметр – можно оставить незаполненным;
Пароль: необязательный параметр – можно оставить незаполненным.
Киевстар
APN:
Для абонентов предоплаченной связи — www.ab.kyivstar.net
Для контрактных абонентов — www.kyivstar.net
Номер доступа: *99# или *99***1#
Точка доступа: internet
Номер дозвона: *99#
Логин: (пусто)
Пароль: (пусто) Строка инициализации модема (необязательно): AT+CGDCONT=1,»IP»,»internet»
Билайн (Beeline KZ)
Точка доступа: internet.beeline.kz
Номер дозвона: *99#
Логин: beeline
Пароль: beeline Строка инициализации модема (необязательно): AT+CGDCONT=1,»IP»,»internet.beeline.kz»
Kcell-Activ
Точка доступа: internet
Номер дозвона: *99#
Логин: (пусто)
Пароль: (пусто)
Строка инициализации модема (необязательно): AT+CGDCONT=1,»IP»,»internet»
Некоторые модели роутеров поддерживают автоматическую настройку в зависимости от оператора мобильной связи.
Применяем настройки и перезагружаем роутер.
6. Открываем в меню роутера «Беспроводная сеть» и задаем следующие значения:
- SSID — имя вашей wifi сети.
- Защита вашей сети — WPA2-Personal
- Шифрование — AES или TKIP
- Пароль — секретный набор символов для Wi-Fi, не менее 8 символов.
7. Применяем и сохраняем настройки. Включаем ваш компьютер (с Wi-Fi модулем). Заходим в беспроводные соединения (в правом нижнем углу иконок Windows, там где часы). Ищем в списке вашу сеть и производит подключение.
8. Пьем чай, едим баранки — настройка закончена.
