Подключить и настроить регистратор для видеонаблюдения: 7 советов

Какими программами пользоваться

Каждая IP-камера оснащена собственным веб-интерфейсом, который позволит ей управлять. Разработчики устройств видеонаблюдения оснастили административные панели различными инструментами для более удобного использования. К примеру, на продвинутых моделях можно устанавливать таймер включения/отключения или расписание, соответствуя которому будет осуществляться запись.

• Xeoma;
• WebcamXP;
• iSpy;
• Globoss;
• AbelCam;
• Axxon Next;
• Webcam Monitor.

Используя специализированное ПО, можно получить массу уникальных возможностей. К примеру, некоторые программы позволяют отслеживать номера и лица, распознавать эмоции, записывать видео в ускоренной или замедленной съемке и преобразовывать камеру в датчик слежения.

Чтобы синхронизировать устройство слежения со специализированным ПО, потребуется:

1. Открыть программу.
2. Вписать IP-адрес камеры.
3. Добавить в список поддерживаемых устройств.
4. Предоставить доступ для считывания.
5. Сохранить настройки.

Только после этого пользователь получит максимум возможностей для использования прибора.

Пошаговая инструкция подключения IP-камеры к компьютеру и роутеру

Чтобы подключить любую IP-камеру к компьютеру, понадобится Ethernet-кабель (витая пара). Учитывая, что для всех устройств данного типа характерно наличие собственного адреса, перед настройкой стоит узнать его. Сделать это можно путем использования специализированного «софта», который практически всегда идет вместе с оригинальным устройством, либо же программу можно установить с официального сайта производителя.

Узнаем IP-адрес сети и камеры

Нередко IP-адрес устройства можно найти при прочтении инструкции либо же на самой коробке или наклейках на последней.

Когда нам уже становится известным IP-адрес устройства, делаем подсети идентичными для него и локальной сети ПК. Исходя из текста выше, понимаем, что необходимо узнать и IP локальной сети. Для этого следуем по такому пути:

• Заходим в центр управления сетями и общим доступом.
• Напротив строки «Подключение» нажимаем на сеть.
• Выбираем вкладку «Сведения».
• В списке находим строку «Адрес IPv4» и копируем цифровое значение напротив.

Подробнее о IP-адресе устройства и компьютера — читать тут.

Изменение IP-адреса локальной сети

Чтобы сделать интерфейс камеры доступным для пользователя, можно пойти и другим путем – через изменение IP-адреса локальной сети. Пользуясь данным видом настройки, мы добиваемся того, чтобы устройства работали в одной подсети.

Например: адрес камеры – ххх.ххх.1.33, локальной сети – ххх.ххх.88.44, при этом первые шесть значений – одинаковы для обоих средств, а наша цель – изменить подсеть, которая отображается в этом случае цифровыми значениями 1 либо 88. Для произведения операции действуем соответственно инструкции:

• Заходим в центр управления сетями и общим доступом.
• Напротив строки «Подключение» нажимаем на сеть.
• Переходим в свойства беспроводной сети.
• Прокручиваем список вниз и находим строку «Протокол Интернета версии 4 (TCP/IPv4)», двойным кликом открываем свойства последнего.
• Ставим отметку напротив строки «Использовать следующий IP-адрес».

• Мы получили доступ к 3-м полям, в первое из которых вписываем IP-адрес нашей локальной сети, но уже заменив значение подсети на 1 (такое, как у камеры), а в последнюю строку под названием «Основной шлюз» вбиваем полное значение адреса камеры. Перед тем как выйти из настроек, не забывайте сохранить изменения.
• Заходим в браузер, открываем новое окно и в поисковую строку копируем IP-адрес камеры. Если все настройки, произведенные ранее, были сделаны правильно, открывается окно, в котором есть 2 поля для введения логина и пароля соответственно. Данные, которые должны заполнить эти 2 строки, берутся из инструкции либо наклейки на коробке из-под устройства.
• Нажимаем клавишу «Enter» и получаем возможность просматривать видеозаписи устройства. Кроме того, только после этих действий пользователю откроются настройки самой камеры.

Настройка камеры для получения изображения

Кроме приведения в соответствие IP-адресов в настройках компьютера, это необходимо сделать и в веб-интерфейсе устройства для записи изображения. Чаще всего настройку можно произвести во вкладке «Network». В этот раз нужно будет поменять подсеть камеры на одноименное цифровое значение локальной сети, после чего ставим галочку напротив поля «Фиксированный IP-адрес».

Только после того, как последнее поле было заполнено, у пользователя появляется возможность настройки для просмотров записей с IP-камеры через локальную сеть. Прописываем следующие данные:

• IP-адрес.
• Маску подсети (стандартное значение – 255.255.255.0).
• Шлюз, который будет соответствовать адресу локальной сети с измененной подсетью.
• DNSIP-адрес – в это поле копируем цифровое значение из предыдущего.

Если же Вас не интересует через Интернет, ставим галочку в поле «Dynamic IP (DCHP)».Назначаем камере порт. Чаще всего это порт 80. В случаях, если у камеры не было никаких настроек, назначаем одноименное значение, но уже вручную. Для первой камеры назначаем порт 8081 и, если Вы используете не одно устройство видеозаписи, для него измените значение последней цифры на 2 (номер порта будет 8082).

После можем сохранить настройки, отсоединить кабель устройства от ПК и вставить его в свободный порт роутера, а все произведенные ранее настройки IP-адреса в локальной сети сбрасываем на автоматические. Далее подключаем с помощью соответствующего кабеля роутер к сетевой карте компьютера.

Настройка роутера для доступа к камере через интернет

Если вы успешно выполнили перечисленные выше действия, ваша камера будет доступна в локальной сети. Вы сможете работать с ней с любого устройства, подключенного к вашему роутеру. Однако, если вы хотите иметь доступ к камере через интернет, потребуется выполнить дополнительные настройки.

Для начала нужно выяснить предоставляет ли ваш провайдер вам статический «белый» адрес

Это важно для получения доступа к роутеру через интернет

«Белые» IP-адреса

Адреса бывают двух типов: реальные, которые называют  «белыми». И виртуальные, называемые обычно «серыми»

Они могут при этом быть статическими или динамическими, но в данном случае это не важно. Главное, что если у вас «белый» адрес, то к вашему роутеру можно подключиться из сети напрямую, указав его

Если же провайдер раздаёт в сети «серые» виртуальные адреса, а выход в сеть осуществляется с общего IP провайдера, тогда найти ваш роутер в сети по IP-адресу не получится.

Проверить какой у вас IP можно следующим образом. Посмотрите какой адрес используется при вашем подключении. После этого зайдите на любой сервис, позволяющий определить IP с которого вы входите в сеть. Например, сайт 2ip.ru. Если IP вашего подключения и IP, определённый сервисом, совпадут, значит у вас реальный адрес. Если же адреса будут разные, значит у вас виртуальный IP. Большинство провайдеров за отдельную плату по заявке предоставляют реальные IP-адреса. Обратитесь в техподдержку для решения этого вопроса.

При использовании мобильного интернета — подключении IP-камеры через роутер с 3G/4G модемом, зачастую оператор выдает внешний динамический IP-адрес. Он может изменяться со временем, например после перезагрузки устройства. Желательно подключить услугу внешнего IP-адреса. В этом случае вы получите статический адрес. Он не изменится после перезагрузки.

Будем считать, что вопрос с «белым» адресом вы решили. Но это ещё не всё. Теперь на роутере нужно открыть порты для входящих подключений.

Проброс портов

По умолчанию камера использует 80 порт для подключения. Его можно не менять, но при желании, возможно его поменять. Для этого заходим в веб-интерфейс камеры и в сетевых настройках прописываем вместо 80 любой номер. Например, 3000. Теперь, чтобы подключиться к ней из локальной сети, нужно ввести её IP-адрес, двоеточие и номер порта. То есть в строке браузера нужно написать: 192.168.1.25:3000, где 192.168.1.25 это локальный IP-адрес сетевой веб камеры.

Не забудьте сменить стандартный пароль доступа к камере, чтобы никто не смог получить к ней доступ!

Теперь необходимо выполнить проброс портов на роутере. Этой теме посвящена отдельная статья на нашем сайте. В ней вы можете ознакомиться с подробными  инструкциями как настроить проброс портов на различных роутерах и для чего это нужно. Здесь мы приведём краткую инструкцию.

Ищем в меню вашего роутера пункт «Проброс портов», «Port forwarding” или нечто подобное. Укажите здесь IP-адрес вашей камеры, порт через который будет к ней внешнее подключение, допустим 4000 и её порт (по умолчанию обычно 80, но если вы его меняли, как описано выше, то 3000). После сохранения настроек проверьте работоспособность подключения. Для этого с любого компьютера, подключенного к интернету, зайдите через браузер на адрес xx.xx.xx.xx:4000. Если откроется окно входа в веб-интерфейс IP-камеры, значит подключение настроено правильно.

Обратите внимание, здесь мы сделали проброс портов для камеры 192.168.1.25. Для примера добавили еще одну камеру с IP-адресом 192.168.1.25

Для нее выбрали внешний порт 4001. Таким образом, по xx.xx.xx.xx:4000 будем подключаться к одной камере, а по xx.xx.xx.xx:4001 ко второй.

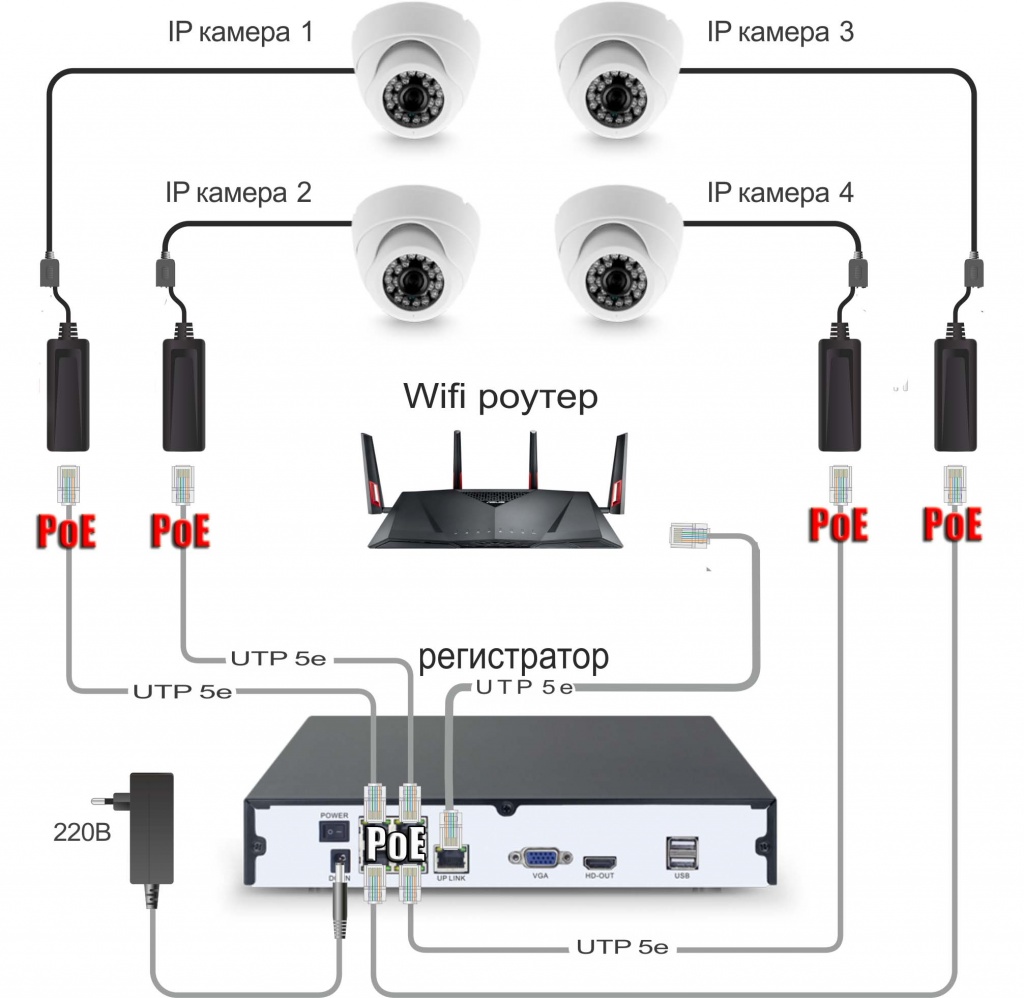

Как правильно подключить видеорегистратор к локальной сети: особенности настройки

При самостоятельной установке системы видеонаблюдения одной из основных проблем, с которой может столкнуться пользователь, является правильная настройка видеорегистратора. В большинстве случаев те бюджетные модели регистраторов, которые обслуживают системы видеонаблюдения до 15-20 камер, имеют сходную структуру операционной оболочки. А меню пользовательских настроек у различных производителей отличается только оформлением (разные пиктограммы и расположение строчек в списке команд).

В этой статье приведена пошаговая инструкция того, как правильно настроить видеорегистратор для полноценного функционирования системы видеонаблюдения.

ВАЖНО! После первого запуска регистратор предложит отформатировать HDD диск. Нужно выполнить эту операцию, нажав на кнопку ОК

Прежде всего необходимо:

• Установить HDD диск в новый видеорегистратор.
• После повторного сбора корпуса подключить в USB порт поставляемую в комплекте мышь.
• Подключить соответствующий шнур монитора в VGA разъем.

ВАЖНО! Вход в меню осуществляется нажатием правой кнопки мыши или соответствующей кнопки на пульте дистанционного управления

IP-камеры. Преимущества и недостатки.

Да, передавать данные на компьютер можно и с аналоговых устройств, но IP-видеонаблюдение подразумевает использование в первую очередь сетевых камер. Цифровые IP-камеры являются наиболее значимым элементом подобной системы наблюдения. Они очень часто выполняют функции видеорегистратора (обрабатывают сигнал и передают его на ПК, или сохраняют в архив на карту памяти). Устройство может быть оборудовано беспроводный передатчиком, что упрощает его подключение к сети Wi-Fi. Камера получает свой IP-адрес в компьютерной сети наравне с другими устройствами. Это значит, что ее легко можно найти через любой компьютер в локальной сети. Но настройка доступа возможна только при знании пароля и других параметров. Возможность подключения к любой компьютерной сети и поддержка Wi-Fi-технологий делают IP-камеры достаточно мобильными устройствами, если сравнивать их с традиционным оборудованием для видеонаблюдения.

Преимущества использования систем на основе IP-камер:

1. Простота установки. Видеокамеры подсоединяются к уже готовым коммуникациям. Многие объекты с самого начала оборудованы сетевым оборудованием, что значительно упрощает работу по подключению видеонаблюдения. Поддержка беспроводных технологий иногда вообще позволяет избежать прокладки дополнительных кабельных линий. Возможен вариант, когда один Ethernet-кабель используется не только для передачи данных, а и для подачи электропитания на камеру (PoE-технология);
2. Мобильность. Оператор системы наблюдения не привязан жестко к одному месту, из которого он может работать с видеокамерами, как в случае традиционного видеонаблюдения. Он может подключаться к удаленному компьютеру через локальную сеть, или настроить удаленный доступ через интернет. Как устройство мониторинга можно использовать ноутбук, планшет, смартфон. Специальное ПО позволит передавать данные с IP-камер, задавать параметры съемки, просматривать файлы видеозаписи;
3. Практичность. Сами IP-камеры являются многофункциональными устройствами. Они отвечают и за съемку, и за оцифровку, и за передачу данных. Наличие дополнительного оборудования, такого, как видеорегистратор, не обязательно. Помимо этого, устройства в IP-системах наблюдения легко комбинируются одно с другим. Видеокамеры можно дополнить специальными датчиками сигнализации, картами памяти. Видеоустройства также способны самостоятельно обрабатывать входную информацию, как система видеоаналитики (распознавания номеров, лиц и других объектов на видео);
4. Качественное изображение. Использование современных кодеков позволяет передавать видео с высоким разрешением через сеть без потерь;
5. Гибкость. Системы наблюдения данного вида можно легко расширять за счет добавления новых устройств. При этом пользователь не ограничен территорией самого объекта, при необходимости он может настроить удаленный доступ. Используя беспроводные IP-камеры, легко можно обустроить видеонаблюдение в тех точках объекта, к которым невозможно подвести проводное соединение;
6. Безопасность. Как и все данные в компьютерных сетях, видео с камер наблюдения передается на компьютер пользователя в зашифрованном виде. Получить доступ к камере напрямую можно только посредством ввода пароля.

Сетевые камеры – это выгодная альтернатива традиционным аналоговым устройствам. Они способны не только качественно защитить объект, но и помочь пользователю с анализом видеоданных.

Недостатки сетевых видеокамер:

Настройка по вай-фай

Настройка беспроводного соединения может несколько отличаться от проводного, но часть пунктов очень схожи. Беспроводное подключение к видеорегистратору с поддержкой вай-фай можно настроить следующим образом:

1. Соединить видеокамеру с источником питания и включить её.
2. Открыть настройки регистратора и перейти в параметры подключений вай-фай.
3. Найти нужное устройство (можно воспользоваться автоматическим поиском беспроводных девайсов, а можно ввести id устройства вручную).

Подключение к ПК по сети wi-fi:

• Включить видеокамеру.
• Соединить её с компьютером с помощью роутера или вай-фай адаптера. При использовании адаптера предстоит воспользоваться настройками беспроводных соединений в Windows (в некоторых случаях потребуется создать виртуальную точку доступа). При использовании роутера зайти в его веб-интерфейс (по ip-адресу) и выполнить подключение видеокамеры через него.
• Открыть любой браузер и перейти по ip-адресу видеокамеры.
• Ввести логин и пароль от неё (они будут стандартными). Далее стандартные данные аутентификации (логин и пароль) рекомендуется поменять.
• Включить непосредственную запись.

Соединение с регистратором, не поддерживающим Wi-Fi.

Далеко не все модели видеорегистраторов имеют встроенный модуль Wi-Fi. Это ограничение можно обойти двумя способами: воспользоваваться роутером или купить вай-фай адаптер USB.

Для коммутации видеорегистратора с роутером необходимо воспользоваться кабелем ethernet (витая пара) и свободным портом на самом роутере, после чего он получит ip-адрес и другие необходимые данные в автоматическом режиме.

С USB-адаптерами всё несколько труднее. Во-первых, видеорегистратор должен поддерживать подключение дополнительных устройств по USB, в противном случае от покупки внешнего адаптера не будет никакого толку.

Во-вторых, даже если видеорегистратор имеет USB порт и возможность подключения устройств к нему, адаптер должен поддерживаться устройством. Далеко не все регистраторы совместимы с большинством популярных вай-фай роутеров. Поэтому перед покупкой рекомендуется посоветоваться со специалистами.

После коммутанции видеорегистратора к роутеру или использования внешнего вай-фай адаптера можно приступать к настройке камеры.

Преимущества и недостатки Wi-Fi камер

Беспроводные девайсы имеют множество достоинств и недостатков по сравнению со своими проводными аналогами.

Достоинства у них следующие:

1. Отсутствие необходимости в прокладывании проводов, что поможет установить беспроводное видеонаблюдение в тех местах, до куда физически трудно или вовсе невозможно протянуть кабель.
2. Небольшие размеры. Подавляющее большинство вай-фай камер поставляется в компактном корпусе (к уличным устройствам это не относится).
3. Отсутствие привязки к одному и тому же месту. Установленную камеру всегда можно установить в любое необходимое место, ведь провода в данном случае ничем не ограничивают.
4. Возможность проводного подключения посредством Ethernet, это поможет в случае отсутствии Wi-Fi на видеорегистраторе или роутере подключенного к ПК.
5. Отсутствие вероятности отключения съёмки из-за обрыва провода, поскольку кабель попросту не используется.

Недостатки:

1. Цена. Видеокамеры стоят дороже проводных, в некоторых случаях разница в стоимости может быть очень ощутимой.
2. Повышенная сложность в настройке. Помимо самой камеры необходимо правильно настроить соединение по wi-fi.
3. Ужасная работа на дальних расстояниях или в условии сильных радиопомех.

Заключение

Вай-фай камеры видеонаблюдения и являются очень удобными устройствами, они далеко не всегда могут быть применены. У них могут быть проблемы при работе на больших расстояниях, а также банальная несовместимость со старыми девайсами, не поддерживающими современные беспроводные протоколы. Хоть подавляющее большинство проблем можно решить покупкой дополнительного оборудования или периферии, в некоторых случаях лучше обойтись стандартными проводными решениями. Это будет проще, дешевле и надёжнее.

Другие статьи:

• • Датчики температуры воздуха — общие понятия и применение
  • Проектирование и монтаж систем видеонаблюдения
  • IP-видеонаблюдение
  • IP-видеонаблюдение

Подключение напрямую

Обычно у сетевой камеры есть два разъема:

• Питание;
• Сетевой разъем, который называется RJ45.

Соединяем ip-камеру напрямую c компьютером, при помощи кабеля Ethernet (витая пара). Кабель состоит из восьми проводов, которые соединены между собой в коннектор rj45. У многих видеокамер, такого провода в комплекте нет, поэтому его нужно купить.

Распиновка кабеля Ethernet называется сквозная. С одной стороны провод обжат по варианту “568A”, с другой “568B”

Схема распиновки сквозная rj45

Часто питание устройства осуществляется через “блок питания”, который идет в комплекте. В зависимости от потребления устройства, блок, питает устройство постоянным током, напряжение от 12 до 24 вольт. Все что вам нужно сделать, воткнуть его в розетку с переменным током 220 вольт.

Подключение выполнено, теперь остается настроить видеокамеру.

Настройка при помощи браузера

У ip-камеры есть свой веб интерфейс. В нем можно менять параметры, ip-адрес и cделать сброс к заводским настройкам. Чтобы видеокамера начала записывать, настроим ее.

По умолчанию, у цифровой видекамеры есть свой ip-address. Открываем инструкцию, узнаем ip-адрес и данные аутентификации (логин и пароль). Бывает так, что инструкции нет на руках, как же нам узнать адрес? Для этого заходим в интернет и скачиваем инструкцию на сайте производителя, в разделе “поддержка”.

Нам необходимо войти в веб-интерфейс, зная айпи адрес, для этого изменим параметры сетевой карты, точнее протокол ipv4.

Если у Вас стоит виндовс Xp:

Заходим в “подключение по локальной сети”;

Введите значения, которые написаны в документации.

Здесь могут возникнуть вопросы, поэтому опишу подробнее.
Допустим адрес камеры 192.168.1.5.
В поле IP-адрес вводим: 192.168.1.99
Маска подсети: 255.255.255.0.
Основной шлюз: 192.168.1.1.
dnc 192.168.1.1.

Необходимо сделать, чтобы ваша сетевая карта компьютера и  цифровая видеокамера были в одной сети.  Будем обращаться к ip-адресу камеры, в нашем примере 192.168.1.5

Если у Вас стоит виндовс 7, делаем как на картинке ниже.

Открываем браузер и вводим в адресную строку ip-address : порт. Пример: 192.168.1.5:81

Браузер спросит логин и пароль.(посмотреть его можно в документации)
Можете попробовать стандартные данные.
Имя пользователя: admin
Пароль: без пароля

Смотрим видео подключение ip-камеры к компьютеру.

Подключение к ПК несколько камер

Если нужно подключить к ПК несколько цифровых видеокамер, то вариант, который описан выше не подходит.

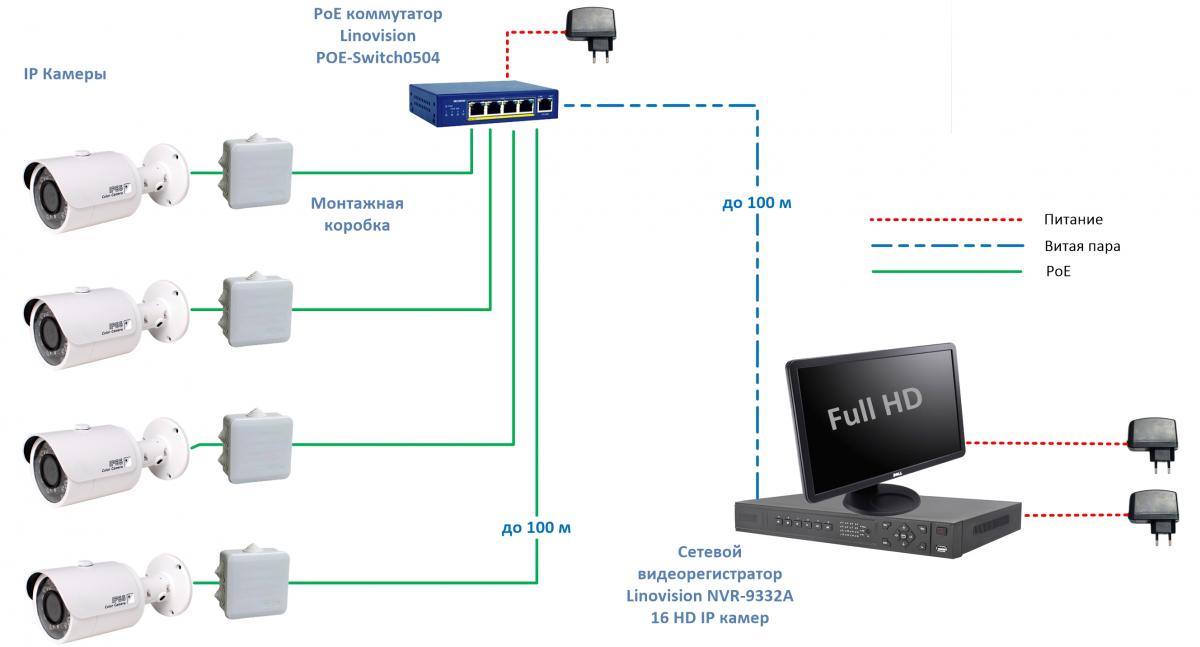

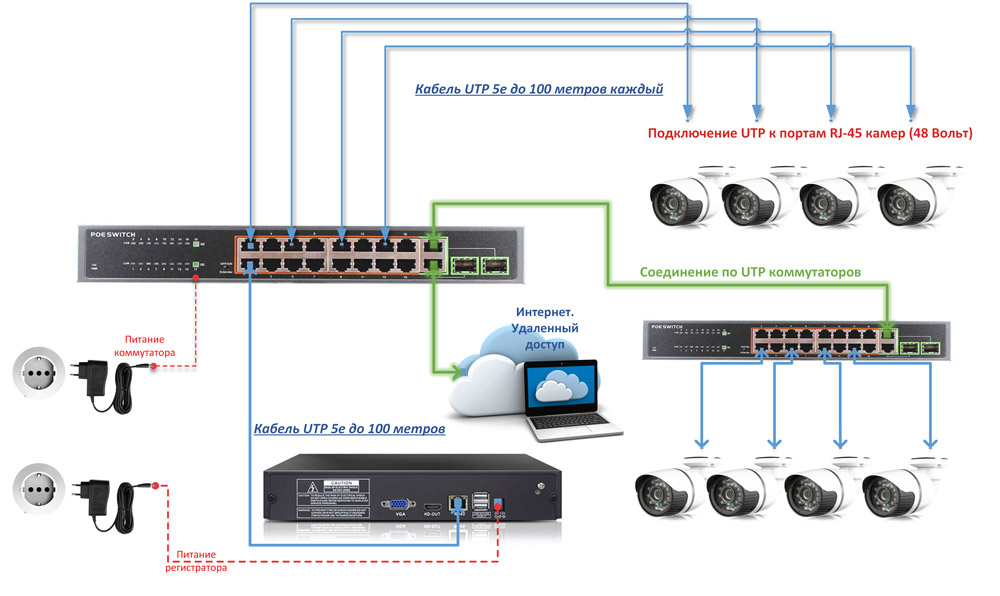

Необходимо использовать дополнительное оборудование – коммутатор или роутер.

Все устройства соединены с коммутатором. При этом, распиновка витой пары стандартная по варианту 568B. Смотреть рисунок выше.

Далее заходим на свитч настраиваем протокол dhcp, чтобы автоматически раздать айпи адрес. Если коммутатор не настраиваемый, то просто на ПК и видеокамере меняем адрес, так чтобы они были в одной сети и видели друг друга. Например 192.168.1.11 и 192.168.1.12 с маской 255.255.255.0

Другие статьи:

• • Тепловизионные камеры видеонаблюдения
  • Винчестер для видеорегистратора
  • Видеонаблюдение в офисе
  • Повороная ip камера: назначение, виды

Облачное видеонаблюдение — подключение цифровой IP-видеокамеры камеры через облачный сервис NOVIcloud

Облачный сервис видеонаблюдения – это фактически сервер, на котором развернуто специализированное программное обеспечение, помогающее в хранении и обработке видеоданных поступающих с видеокамер. Как правило, такие сервера являются собственностью компаний производящих оборудование для видеонаблюдения и не поддерживают устройства других производителей. К примеру, сервис SpaceCam относится к компании RVi, Ezviz поддерживает только аппаратуру известного производителя HIKVISION, а Ivideon работает с камерами торговой марки Samsung. Функционал таких сервисов несколько скуден, но пользоваться ими можно бесплатно.

Облачный сервис для видеонаблюдения

В последнее время начали развиваться коммерческие облачные сервисы, которые поддерживают работу с большим количеством производителей. К примеру, отечественный проект NOVIcloud. Функциональных возможностей у таких сервисов на порядок больше, в том числе и аналитических:

• срабатывание по программному детектору движения,
• отправке тревожных SMS,
• распознавание лиц и номеров автотранспорта,
• поиск информации в архиве по действию и др.

Однако все эти функции доступны только за соответствующую оплату, а бесплатные или демонстрационные версии сильно ограничены в функционале и объеме используемой для видеоархива памяти.

Рассмотрим последовательность действий по подключению IP камер на примере облачного сервиса NOVIcloud. Для этого необходимо приобрести цифровую камеру с прошитой поддержкой сервиса NOVIcloud. Производитель NoviCam предлагает довольно широкий выбор, как внутренних купольных камер (IP N27P, IP N12W, IP NC22VP), так и уличных (IP N29WP, IP W68NR, IP NC13/23/29WP). Такие камеры имеют кроме интерфейса RS-485 возможность дополнительного подключения через интерфейс локальной сети RJ45.

Разъем RJ45 купольной цифровой камеры

Последовательность действий по подключению IP-камеры к облачному ресурсу:

1. Сетевой кабель «витая пара» подключается к LAN разъему камеры;
2. При помощи специальной утилиты, которая идет в комплекте с устройством, определяется IP адрес камеры;
3. Выполняется вход на прошивку устройства посредством интернет браузера;
4. Активируется переключатель поддержки облачного сервиса производителя;
5. Выясняется ID устройства. Обычно его можно найти по адресу МЕНЮ → ИНФОРМАЦИЯ → ВЕРСИЯ Cloud ID;
6. Выполняется вход на сайт облачного ресурса по адресу: https://www.cloud.novicam.ru/
7. Выбирается закладка Cloud ID куда и вносится уникальный код устройства.

ВАЖНО! На том же сайте можно скачать мобильные приложения для просмотра видеоинформации с камер по смартфонам или планшетам. Если планируется создать полноценную систему видеонаблюдения, то целесообразно приобрести дополнительное устройство IP видеорегистратор, которое будет служит как маршрутизатором так и запоминающим устройством. К примеру модели NR1208 и NR4224 того же производителя

К примеру модели NR1208 и NR4224 того же производителя

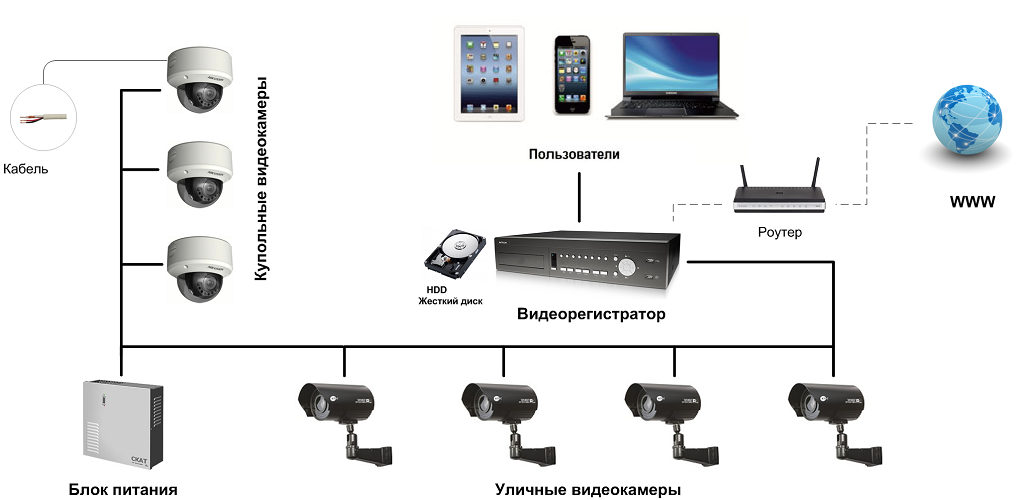

Если планируется создать полноценную систему видеонаблюдения, то целесообразно приобрести дополнительное устройство IP видеорегистратор, которое будет служит как маршрутизатором так и запоминающим устройством. К примеру модели NR1208 и NR4224 того же производителя.

Цифровой видеорегистратор для подключения 8 видеокамер, модель NR1208

Управление системой видеонаблюдения будет происходить двумя путями – аналогично предыдущей схеме через окно браузера на облачном ресурсе. И в ПО прошитом непосредственно на видеорегистраторе. Вход в программу устройства будет осуществляться так же через ПК.
