Проброс портов zyxel keenetic: подробная инструкция

Часто возникающие проблемы

Проверку правильности настроек осуществляют с использованием источника, не являющегося абонентом локальной сети роутера Zyxel Keenetic. Запрос оформляется по IP-адресу выбранного устройства с добавлением после знака двоеточия (:) соответствующего номера порта. Так как запрос иногда блокируется по пути к компьютеру брандмауэром ОС и установленным сторонним антивирусом, в них должны быть произведены настройки исключений блокировки при подсоединении к открытым на роутере портам.

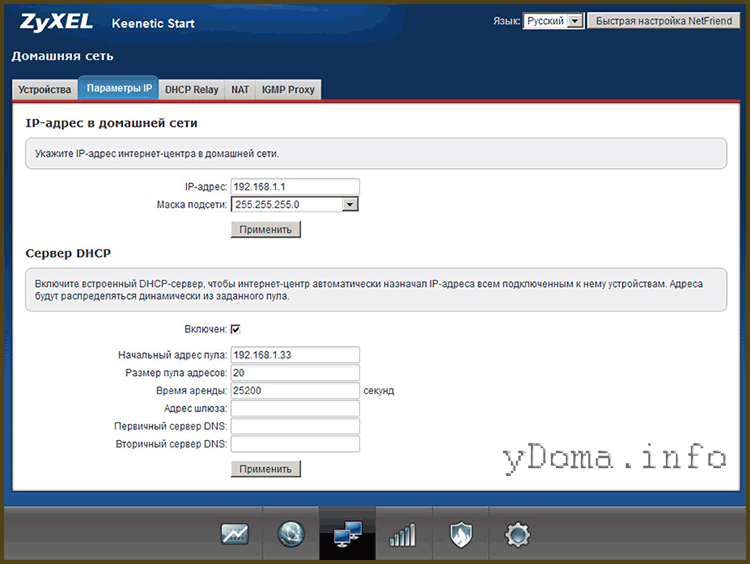

При отсутствии обмена в сети рекомендуется проверить включение NAT в настройках соединения — того, что провайдер использует для данной функции. Она должна быть включена. При работе сервера DHCP шлюз поставщика интернет-услуг должен соответствовать IP-address роутера Zyxel (192.168.1.1). Если произошел сбой, адрес выставляется вручную в свойствах протокола IPv4. Часто проблема снятия блокировки решается включением функции «Открытый сервер (DMZ)» в «Кинетик» с указанием локального адреса настраиваемого устройства.

Приоритеты подключений

Чем отличаются сети 3G от 4G: особенности, преимущества и недостатки

Начиная с версии 2.0, прошивка роутеров Zyxel поддерживает функцию приоритезации. По сравнению с первой версией можно по-разному комбинировать соединения.

Создаваемые соединения используют физические порты сетевого устройства или виртуальные интерфейсы. Каждому каналу связи, созданному на устройстве, назначается приоритет. Его значение изменяется вручную или остается неизменным:

На скриншоте самый высокий приоритет отдается интерфейсу интернет-провайдера. Это настройка по умолчанию для доступа в Интернет через сетевой кабель.

Далее идет Yota: беспроводное соединение. Если первый вариант перестанет работать, роутер автоматически перейдет в указанный режим. Таким образом настраиваются резервные каналы связи и VPN-подключения.

ШАГ 1: Вход в настройки роутера

Все настройки мы будем производить через обычный веб-интерфейс, доступ к которому можно получить из обычного браузера. Вы можете выполнять настройки с любого устройства, будь то компьютер, ноутбук, телефон или даже телевизор. Откройте браузер и введите один из предложенных адресов в адресной строке (или перейдите по ссылкам):

Далее вам нужно будет ввести свой логин и пароль. Комбинация по умолчанию — админ-админ. Всю информацию о входе в админку роутера можно посмотреть на этикетке внизу устройства.

Как открыть порты в роутере ZyXEL Keenetic? Мы также разберемся с этим, но прежде чем мы начнем, давайте правильно воспользуемся этим понятием. На маршрутизаторе они еще не открываются, а пересылают (перенаправляют или перенаправляют) порты. Самому маршрутизатору эти порты не нужны, но они используются конечными приложениями или даже устройствами в локальной сети. В этом плане Интернет-центр выступает своеобразным проливом, по которому проходит трафик. На финальном устройстве двери уже открыты. Например, на компьютере я тоже расскажу об этом ниже. Надеюсь, мы понимаем эту концепцию.

Процедура настройки открытия портов Зиксель Кинетик

Производитель этой марки роутеров запретил все входящие подключения из внешней мировой сети к ПК и другим девайсам внутренней сети. Однако компьютера или мобильные гаджеты локальной сети имеют возможность сами открыть нужные соединения через протокол «UPnP». Например, при загрузке в ПК приложения, использующего внешние соединения с интернетом, автоматически создаются допускающие правила в Кинетик через «UPnP». Чтобы открыть доступ из всемирной паутины к локальному девайсу потребуется просто активировать в нем «UPnP». А для соответствия параметров Кинетик требуется установить «Службу UPnP».

Конечно, случается, что иногда невозможно применить этот протокол. В этом случае потребуется самостоятельный ввод параметров для трансляции сетевых IP (NAT).

При точно известном протоколе и номере порта применяемой в приложении пользователя либо локальном девайсе, открытие производится, как показано в следующем разделе этой статьи. А в случае отсутствия информации о протоколе и номере порта рекомендуется осуществить проброс всех портов на ПК или другой домашний гаджет, просто в роутере необходимо будет создать правило открытия, но, не прописывая номера порта.

Наиболее часто возникающие проблемы

Бывает, что даже при полностью правильном указании всех параметров в настройках при пробросе портов, они не функционируют должным образом. Это случается из-за следующих причин:

Миниприложение «NDMS V2» маршрутизатора не поддерживает «NAT Loopback». В роутерах с этим приложением 2-го поколения функция «NAT Loopback» уже присутствует по умолчанию. Рекомендуется произвести обновление;
В меню «Безопасность» в разделе «Трансляция NAT» указан неверный интерфейс. Рекомендуется проверить корректность указанного интерфейса, получающего выход в глобальную сеть и посредством которого необходимо открыть вход в локальный девайс:
в случае выхода в сеть через отдельный кабель «Ethernet», рекомендуется применять интерфейс «Broadband connection»;
в случае соединения по Вай-фай необходимо указать «Wi-Fi client»;
если используется сотовая связь, то применить (UsbModem0);
Чтобы открыть какое-нибудь устройство домашней сети из всемирной паутины, требуется иметь публичный «Айпи» на WAN маршрутизатора.
Есть поставщики услуг связи, которые применяют сортировку поступающего трафика абонентов по обычным протоколам и портам. Поэтому надо выяснить производит ли поставщик услуг связи блокировку трафика некоторых портов. Если так, то рекомендуется самостоятельно подобрать номер порта, чтобы он не блокировался (к примеру, если проблемы появились с № 21, то просто изменить его на №2121). Когда подобную ручную корректировку произвести невозможно, то применить «подмену порта».

Блог о модемах, роутерах и gpon ont терминалах.

Роутеры Zyxel Keenetic, на мой взгляд, имеют самую продвинутую операционную систему в своём классе на сегодняшний день. Это несомненный плюс. Но вот некоторые сложности в понимании того — как там всё устроено, могут стать для новичка головоломкой, а для некоторых — вообще причиной отказа от устройства. Как показала практика — главная ошибка заключается в неправильном выборе внешнего соединения — WAN. Дело в том, что у Кинетиков есть как бы базовый интерфейс — Broadband Connection, который может быть как основным соединением (в случае подключений типа «Динамический IP» или «Статический IP»), а может быть платформой для PPPoE либо VPN-туннеля. И если Вы выберите неправильный интерфейс, то проброс портов работать не будет и порт останется недоступным. Рассмотрим это подробнее.

Что такое проброс, или перенаправление портов?

Представьте себе — есть на компьютере некая программа, которая обменивается данными с другими устройствами в сети. Это может быть торрент-клиент, онлайн игра, почтовый сервер, программа для видеонаблюдения или что-то еще. Для ее работы необходим некий открытый порт, через который она связывается с другими участниками. Когда вы устанавливаете программу на Windows, то она автоматически делает все настройки порта для ее корректной работы.

Например, торрент-клиент. Вы установили программу, она при инсталляции прописала для операционной системы, на каком порту работает, чтобы он был открыт для внешнего доступа. Создали раздачу, и к вашему компу напрямую коннектятся люди из интернета и получают файлы.

И тут вы ставите новое звено между ПК и интернетом — роутер, у которого кроме основной функции раздачи wifi есть также и ряд дополнительных, в том числе защита локальной сети. Так вот, для ограждения ваших устройств от нежелательных подключений к ним из интернета, маршрутизатор может блокировать внешние запросы.

Чтобы этого избежать используется функция перенаправления портов, когда мы точно указываем маршрутизатору, на какой именно порт данного устройства разрешено отсылать всех «интересующихся».

Приведу несколько примеров, в которых требуется открывать порты на роутере Keenetic или Zyxel:

Вы настроили на компьютере файловый сервер и хотите делиться какими-то документами через интернет
У вас установлена камера видеонаблюдения, и необходимо предоставить доступ к картинке через интернет
Вы хотите делиться торрентами со своего жесткого диска на ноутбуке с другими пользователями
У вас на ПК запущен игровой сервер, и необходимо разрешить к нему подключаться остальным игрокам

ШАГ 2: Проверка или включение UPnP (Universal Plug and Play)

Во-первых, давайте рассмотрим концепцию UPnP на примере. Как правило, по умолчанию все маршрутизаторы, включая ZyXEL Keenetic, запрещают входящие соединения из Интернета из-за работы межсетевого экрана. Это для безопасности локальной сети. Технология UPnP позволяет автоматически перенаправлять порт через маршрутизатор при запуске программ на компьютере, телефоне или даже телевизоре.

Например, вы запустили Торрент на своем компьютере. Этот порт автоматически перенаправляется на маршрутизатор. При закрытии программы порт и форвард закрываются. То же самое верно практически для любой программы, работающей с Интернетом. По умолчанию эта функция включена на вашем маршрутизаторе, но лучше сразу проверить ее. Фактически, UPnP постоянно отслеживает пересылку именно тех портов, которые необходимы приложениям для работы на компьютере, телефоне или другом устройстве, которое работает с Интернетом.

Прежде чем мы перейдем к делу, еще несколько слов. Иногда, даже когда UPnP включен, некоторые программы могут не работать. Или, может быть, вам нужно перенаправить порты для работы отдельного устройства, например, для выделенного сервера или для доступа к камере видеонаблюдения. В этом случае переадресацию необходимо выполнять вручную, как описано в 3-м шаге. В любом случае вам необходимо убедиться, что эта функция включена, поэтому не пропускайте этот шаг.

Новая прошивка

В меню выберите раздел «Общие настройки», а затем выберите «Редактировать набор компонентов». Убедитесь, что служба включена и установлена.

Старая прошивка

Нажмите на шестеренку.

Перейдите во вкладку Обновления и найдите наш сервис в списке. Если он включен, рядом с ним будет галочка и статус будет в режиме «Установлено».

Если вы хотите включить эту функцию, установите флажок, а если вы хотите отключить ее, снимите флажок.

Чтобы изменения вступили в силу, вам нужно нажать кнопку установки внизу.

Проброс портов на роутере ZyXEL Keenetic

Проброс портов (или по-другому — форвардинг портов, виртуальный сервер) необходим для того чтобы Вы могли извне зайти на свою домашнюю IP-камеру или любое другое устройство, имеющее веб-интерфейс (или другой интерфейс) для работы с ним.

В настройках роутера ZyXEL Keenetic проброс портов называется «Трансляция сетевых адресов (NAT)».

Кроме проброса портов роутер ZyXEL Keenetic способен выполнять функции 4-х портового свитча, раздавать интернет по Wi-Fi, подключать дисковые накопители к его USB-порту и множество других полезных функций. Но сейчас рассмотрим настройку его функцию проброса портов.

Что такое проброс портов и зачем это нужно?!

На WiFi-роутерах Keenetic, как собственно и на большинстве подобных современных устройств, изначально политикой безопасности запрещены все входящие подключения из внешней сети. То есть устройства в локальной сети недоступны из Интернета напрямую. Всеми их подключениями управляет специальный механизм — NAT. Так же, на Кинетиках по умолчанию активирована служба UPnP, благодаря которой любая программа на подключенном к маршрутизатору компьютере, может сама открыть себе порт через NAT благодаря автоматическому созданию правил. Но не во всех случаях UPnP подходит. Например, когда нужно сделать доступным из Интернета видеорегистратор, камеру наблюдения или игровую приставку.

В этом случае нужно открыть порт на Keentic вручную, через веб-интерфейс или консоль WiFi-маршрутизатора. Сам процесс прописывания порта в правилах NAT роутера и называется Проброс портов. После этого, зная внешний IP и номер открытого порта можно получить прямой доступ к устройству в локальной сети, «спрятанному» за роутером.

Как открыть порты на роутере Zyxel Keenetic

Для работы некоторых программ и сервисов на ПК, мобильных устройствах и другой аппаратуре часто необходимо дополнительно настроить маршрутизатор, в частности, приходится выполнять пробросы портов Zyxel Keenetic. Это в основном нужно torrent-программам, IP-телевидению, программам удаленного доступа, ftp- и web-серверам. Проще говоря, это нужно утилитам, которые используют внешнее подключение из глобальной сети интернет.

Процедура настройки открытия портов Зиксель Кинетик

Разработчики линейки роутеров Keenetic запретили любые входящие подключения из глобальной сети интернет к локальным устройствам. Но практически все современные ПК и гаджеты способны самостоятельно открывать требуемые соединения с помощью протокола «UPnP». К примеру, при закачке персональным компьютером софта, работающего с внешней сетью, автоматически откроется порт на Zyxel Keenetic через «UPnP».

Для разрешения доступа из глобальной коммуникационной сети к локальным компьютерам или сетевым устройствам требуется включить в них «UPnP». Для этого в роутере Кинетик нужно включить и настроить «Службу UPnP».

В редких случаях не получается включить данную службу. Тогда необходимо сами указывать данные для трансляции сетевых IP (NAT).

При имеющемся протоколе и № порта, которые использует программа или устройство, нужно открыть порт на маршрутизаторе, как описано в последнем разделе данной статьи. Если отсутствуют эти данные, то нужно пробросить все порты на роутере, для этого создаем правило для соединения без указания порта.

Пример проброса портов на примере Zyxel Keenetiс 4g II

Проделываем такие действия:

В каком-либо браузере устройства вводим «192.168.1.1» и заходим в меню роутера;

После чего открываем пункт «Безопасность»;
Потом заходим в раздел «Межсетевой экран»;
Далее указываем «Home Network»;

Выбираем пункт «Добавить правило»;

На заключительном этапе указываем все данные, указанные на нижнем фотографии и нажимаем вкладку «Сохранить».

Тоже самое проделывается с Zyxel Keenetic Viva.

Кроме того, можно задействовать сервис удаленного доступа Keendns. Для этого требуется выполнить следующие процедуры

1.Открыть раздел KeenDNS.

4. Если служба «Облачные клиенты» не активирована, то система посоветует вам ее активировать.

5. После её включения роутер автоматически зарегистрируется на сервере под выбранным именем.

6. На завершающем этапе требуется открыть доступ к интернет-центру из глобальной сети интернета. Для этого требуется перейти в раздел «Система» и открыть «Параметры», где необходимо активировать функцию «Доступ к веб-конфигуратору через интернет» и нажать «Применить».

Открываем порт на роутере

Для ручной настройки, потребуется запустить браузер устройства и вести — 192.168.1.1 (IP адрес роутера). После чего появится форма входа в меню роутере, где в соответствии с заводскими параметрами нужно ввести логин – admin и пароль – 1234 или admin. После входа в меню маршрутизатора нужно открыть «Безопасность» — иконка в виде щита.

Потом в подразделе «Трансляция сетевых адресов (NAT)» требуется создать правило с помощью вкладки «Добавить правило». После чего появится окошко с характеристиками нового правила.

Если у вас «Динамический» или «Статический» IP адрес, то в параметре «Интерфейс» не нужно менять заводское значение «Broadband Connection».

Если провайдер предоставляет соединение PPPoE или VPN, то в представленном перечне нужно выбрать данный вид внешнего подключения.

Настройка соединения «PPPoE»

В окошке «Протокол» нужно выбрать какой-либо из представленных или создать новый. В качестве примера, мы установим правило соединения для онлайн игры CROSSOUT. Для которой выбираем протокол «TCP», а в перечне «Порты TCP/UDP» указываем «один порт».

Если требуется открыть много портов, то нужно воспользоваться пунктом «Диапазон». Тут необходимо ввести номер каждого из них — мы ставим первый — 27015. В окошке «Перенаправить на адрес» указываем IP устройства (ПК, ноутбук и т.д.) для которого нужна настройка. После чего нажимаем «Сохранить». Такая настройка проброса портов проводится для каждой программы.

После всех этих манипуляций нужно проверить работает или нет доступ из интернета. Кроме роутера, все эти правила прописывают и в ПК. Это выполняют с помощью настроек штатного Брандмауэра OS Windows или установленной на компьютере системы безопасности. Проверка должна выполняться при запущенном сервисе, иначе может появиться сообщение «Порт закрыт».

Наиболее часто возникающие проблемы

Миниприложение «NDMS V2» маршрутизатора не поддерживает «NAT Loopback». В роутерах с этим приложением 2-го поколения функция «NAT Loopback» уже присутствует по умолчанию. Рекомендуется произвести обновление;
В меню «Безопасность» в разделе «Трансляция NAT» указан неверный интерфейс. Рекомендуется проверить корректность указанного интерфейса, получающего выход в глобальную сеть и посредством которого необходимо открыть вход в локальный девайс:
в случае выхода в сеть через отдельный кабель «Ethernet», рекомендуется применять интерфейс «Broadband connection»;
в случае соединения по Вай-фай необходимо указать «Wi-Fi client»;
если используется сотовая связь, то применить (UsbModem0);
Чтобы открыть какое-нибудь устройство домашней сети из всемирной паутины, требуется иметь публичный «Айпи» на WAN маршрутизатора.
Есть поставщики услуг связи, которые применяют сортировку поступающего трафика абонентов по обычным протоколам и портам. Поэтому надо выяснить производит ли поставщик услуг связи блокировку трафика некоторых портов. Если так, то рекомендуется самостоятельно подобрать номер порта, чтобы он не блокировался (к примеру, если проблемы появились с № 21, то просто изменить его на №2121). Когда подобную ручную корректировку произвести невозможно, то применить «подмену порта».

Аналогичную процедуру допускается осуществить с использованием командной строки. Применяемые команды: «>ip stаtic tcp ISP 2121 192.168.1.33 21» и «>system config-save».

Пример проброса портов Zyxel Keenetic

Для соединения из всемирной сети к внутреннему серверу FTP, функционирующему на сетевом накопителе серии «NSA», необходимо использовать микроприложение «NDMS V2».

Сначала требуется узнать номер порта, применяемого сервером, чтобы потом в интерфейсе роутера открыть порт TCP/UDP поступающих подключений.

Необходимо выполнить следующие несколько действий:

В интерфейсе NSA войти окно «Приложения» и перейти в раздел «FTP»;
Далее посмотреть пункт «Номер порта» (на рисунке ниже обведен красной рамкой);
Если потребуется, то номер можно подкорректировать;

Теперь можно приступить к процессу настройки. Для этого открыть интерфейс маршрутизатора и привязать «Айпи» к «MAC» девайса, у которого требуется открыть порт

Важно, чтобы IP домашнего устройства был статическим и не менялся. При постоянном адресе ниже представленный этап надо пропустить

Требуется сделать следующие шаги:

Открыть окно «Системный монитор»;
Далее перейти в закладку «Домашняя сеть»;
Затем в части «Перечень подключенных девайсов» кликнуть «Закрепить IP».
После этого в отобразившемся меню «Регистрации девайса» поставить отметку в пункте «Постоянный IP»;
Кликнуть «Зарегистрировать».

Затем, чтобы настроить проброс портов следует произвести несколько последовательных действий:

Открыть окно «Безопасность»;
Далее перейти в закладку «Трансляция NAT»;
Кликнуть «Добавить правило»;
Ввести все параметры, указанные на рисунке ниже:
Переписав с картинки все данные и внимательно сверив их с параметрами, указанными в договоре с провайдером (некоторые пункты могут отличаться, поэтому при необходимости вести корректировки), нажать на «Сохранить».

Также эту же процедуру допускается произвести с применением командной строки. Используемые команды для этого: «>ip static tcp ISP 21 192.168.1.33 21» и «>system config-save».

Пример проброса портов Zyxel Keenetic

Необходимо выполнить следующие несколько действий:

В интерфейсе NSA войти окно «Приложения» и перейти в раздел «FTP»;
Далее посмотреть пункт «Номер порта» (на рисунке ниже обведен красной рамкой);
Если потребуется, то номер можно подкорректировать;

Требуется сделать следующие шаги:

Открыть окно «Системный монитор»;
Далее перейти в закладку «Домашняя сеть»;
Затем в части «Перечень подключенных девайсов» кликнуть «Закрепить IP».
После этого в отобразившемся меню «Регистрации девайса» поставить отметку в пункте «Постоянный IP»;
Кликнуть «Зарегистрировать».

Затем, чтобы настроить проброс портов следует произвести несколько последовательных действий:

Открыть окно «Безопасность»;
Далее перейти в закладку «Трансляция NAT»;
Кликнуть «Добавить правило»;
Ввести все параметры, указанные на рисунке ниже:
Переписав с картинки все данные и внимательно сверив их с параметрами, указанными в договоре с провайдером (некоторые пункты могут отличаться, поэтому при необходимости вести корректировки), нажать на «Сохранить».

Как настроить прокси-сервер на роутере

Существует множество способов настройки доступа в Интернет с помощью прокси-сервера. Это и программные, и аппаратные решения.

Использование прокси-сервера для доступа к сети можно настроить отдельно для программы или приложения, веб-сайта, браузера, а также в операционной системе на различных устройствах: настольных компьютерах, планшетах, ноутбуках, смартфонах.

Один из наиболее эффективных способов настройки прокси-сервера — это настроить его с помощью маршрутизатора. В этой статье мы рассмотрим основные преимущества использования роутера для выхода в Интернет через прокси-сервер, а также механизм реализации этого решения (пошагово).

Процедура настройки открытия портов Зиксель Кинетик

Как открыть порт на Zyxel Keenetic:

Открываем свой веб-браузер и в адресной строке пишем IP роутера — 192.168.1.1. По умолчанию логин и пароль — admin/admin. После авторизации откроется веб-интерфейс, в котором надо выбрать раздел «Безопасность» — значок в виде щита:

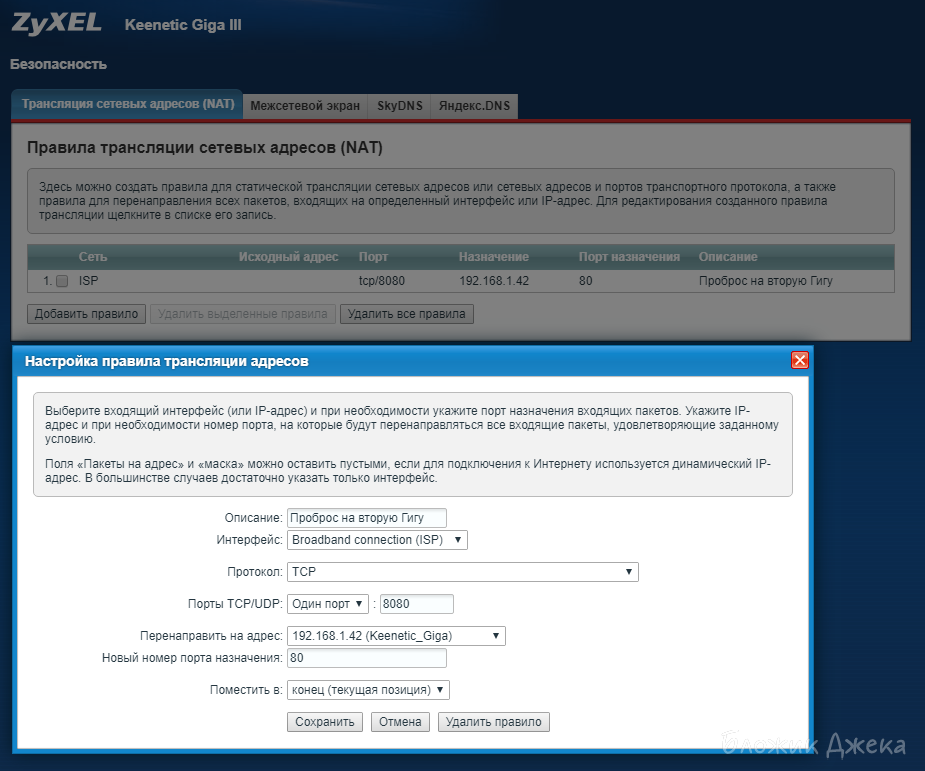

На вкладке «Трансляция сетевых адресов (NAT)» нажимаем кнопку «Добавить правило». Откроется дополнительное окно настройки правила:

Обратите внимание на параметр «Интерфейс». По умолчанию выставлено значение «Broadband Connection»

Если Ваш провайдер использует тип подключения «Динамический IP» или «Статический IP», то оставляем это значение.

Если же Ваш провайдер использует протокол PPPoE (например, Ростелеком, ТТК или Дом.ру), либо VPN-тоннель (L2TP в случае Билайн), то в списке надо выбрать именно это внешнее соединение. В моем примере будет «PPPoE»:

В поле «Протокол» можно выбрать один из уже имеющихся, либо сделать своё. Для примера, я создам правило для игры Counter Strike. Для этого выбираю значение «TCP», а в списке «Порты TCP/UDP» выбираю значение «Один порт». Если надо открыть на Keenetic несколько портов — надо выбрать значение «Диапазон». Ниже указываю номер порта — в моём случае это — 27015. В поле «Перенаправить на адрес» прописываю IP-адрес компьютера для которого делаю Port Forwarding. Нажимаю кнопку «Сохранить».

Правило успешно создано и теперь оно будет отображаться в таблице NAT:

Теперь можно проверять доступ к сервису из внешней сети. Имейте ввиду, что помимо роутера, правила для сервера или приложения должны быть прописаны и на компьютере. Делается это в параметра Брандмауэра Windows либо в настройках установленной у Вас системы безопасности. Так же, желательно, чтобы во время проверки сервис был запущен. В противном случае Вы можете получить сообщение «Порт закрыт».

Процедура настройки открытия портов Зиксель Кинетик

Проброс портов на zyxel keenetic II, Start, Lite, 4G, Omni, Viva, DSL

Шаг 1. Подключение устройства №1 (Zyxel keenetic)

Результат: Устройство №1 подключено и пинг 172.16.0.1 успешен

Шаг 1.0. Получите логин и пароль для первого туннеля на личной странице сайта.
Запишите куда-нибудь данные, включая адрес, присвоенный устройству сетью VPNKI (например, в нашем случае 172.16.100.100)

Шаг 1.1. Настройте Zyxel Keenetic в соответствии с инструкциями на сайте и установите соединение

!!! Обратите внимание на пункт 4.4 инструкции и на обязательное наличие маршрутов 172.16.0.1/32 и 172.16.0.0/16 (или в другой форме написания 172.16.0.1 маски 255.255.255.255 и 172.16.0.0 маски 255.255.0.0)

Шаг 1.2. Через 13 секунд после установления соединения выполните команду ping address 172.16.0.1 на Zyxel sharp Адрес сервера в вашем случае будет такой же, как в примере — 172.16.0.1
Результат все равно должен быть успешным.

Шаг 1.3. Через 13 секунд после установления соединения пропингуйте адрес 172.16.100.100 со страницы «Инструменты» сайта».
Результат должен быть успешным, однако, если пинг не удался, вам необходимо:
— разрешить роутеру отвечать на пакеты протокола icmp (см ссылку) с той лишь разницей, что в настройках нужно выбрать не интернет-соединение — «Широкополосное соединение», а туннельное соединение PPTP / L2TP к сервису vpnki

Шаг 1.4. Результат успешный. Отключить соединение
