Введение
Статистика — дама жёсткая, с ней спорить сложно. И она говорит, что объём информации хранящейся в Интернете удваивается каждые полтора года. На предприятиях ситуация не принципиально лучше — куда ни глянь, везде бумаги, имеющие свою электронную копию, электронный документооборот, с каждым годом набирающий оборот. Одним словом, без хранилища информации (желательно большого и надёжного) не может обойтись даже мелкая фирмочка. Так что подходить к вопросу о СХД (системы хранения данных) нужно максимально ответственно, тем более что выбор систем со временем становится шире.
Небольшие компании могут использовать для хранения данных специальные файловые серверы, либо же создать свой файловый сервер, используя в качестве платформы сервер hp proliant dl360, сервер hp proliant dl380 или hp dl580 g5, недорогие решения, оптимально подходящие для данной задачи. Но если в вашей компании объём данных измеряется десятками терабайт, а задачи относятся к классу mission critical, то вам нужны более серьёзные СХД.В данной статье мы познакомимся с СХД HP LeftHand P4000 SAN и посмотрим, что же может предложить такой мощный игрок на рынке серверного оборудования, как Hewlett Packard.
Что было
В 2011 году мной была построена СХД на базе протокола FC 8Gb, состоящая из 2 коммутаторов Brocade 8/24, серверов HP DL с HBA 82Q, ленточная библиотека HP ML2024 для организации резервного хранения данных и собственно сама СХД HP EVA P6300 для хранения данных, в основном БД 1С.
Состав EVA: 1 полка, 25 SAS SFF дисков 300 Gb 15K
Построены vRAID-группы 1 и 5 уровня для различных (по степени важности) данных
При работе 1С в декабре 2012 происходила периодически деградация производительности 1С, что останавливало работу касс розничных магазинов и бизнес-процессы компании в целом.
Проведенный в декабре 2012 — январе 2013 года анализ показал, что узким местом в системе является именно дисковая подсистема.
Особенности эксплуатации: ключевые плюсы
Представленное хранилище отличается среди множества других аналогов специальной архитектурой. Она специально создана для работы с флеш-накопителем. Такое конструктивное решение позволяет сократить время для доступа к нужным данным. Параллельно с этим увеличивается скорость обработки массивных потоков информации. Разработчики ликвидировали все возможные ограничения производительности, благодаря чему увеличилось число операций ввода-вывода. По этой причине представленное сетевое хранилище считается оптимальным вариантом, если в будущем предстоит работа с критически важными приложениями. Они нашли широкое применение в современной бизнес-среде.
Пользователи также смогут отметить удобство и простоту в использовании благодаря интуитивно понятному интерфейсу. В базовой комплектации идет 4 разъема типа Fibre Channel. Если потребуется, то можно увеличить общее число разъемов. Для этого подключаются дополнительные модули. Отличительная черта HP – представленная система хранения данных подходит для масштабирования. У пользователей появляется возможность оптимизировать все аспекты вводы и вывода данных. Среди ключевых преимуществ также стоит отметить:
- возможность проведения оптимизации на любом из уровней стека ввода-вывода;
- расширение алгоритмов кэширования;
- уменьшение износа флеш-накопителей.
Благодаря этим особенностям повышается производительность, продлевается срок службы отдельных компонентов системы, что исключает расходы на техническое обслуживание. При всех перечисленных выше достоинств описанная система хранения данных радует пользователей простой и удобством в использовании. На освоение работы придется потратить минимум времени. Также порадует надежность и устойчивость к износу. Если возникнет аварийная ситуация, что устройство поддается ремонту. Это обеспечивает непрерывность ведения бизнеса, так как каждый день приходится обрабатывать большой поток информации. Выход оборудования, входящего в состав ИТ-инфраструктуры, даже на небольшой период чревато серьезными убытками.
Система хранения данных отличается также гибкостью, так как она способна подстраиваться под запросы существующего бизнеса. При необходимости можно проводить интеграцию со сторонними приложениями, чтобы обеспечить на должном уровне производительность. Возможность проведения масштабирования делает представленную серию СХД одним из лучших решений для всех сегментов бизнеса.
Системы хранения данных HP 3PAR StoreServ 7400

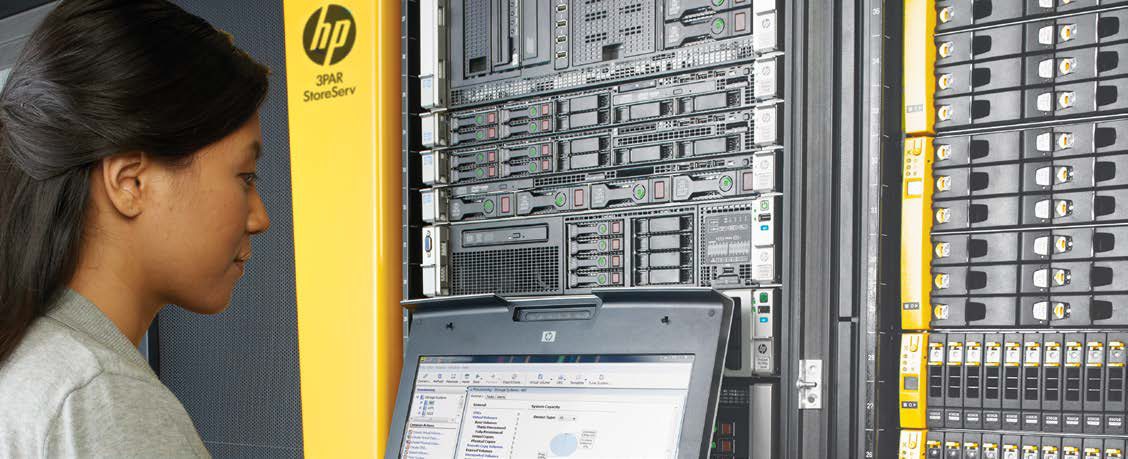

HP 3PAR StoreServ 7400 – отличные массивы для ЦОД
Системы хранения HP 3PAR StoreServ 7400 представляют собой современные, эффективные системы хранения, гарантирующие отличную производительность. Эти массивы обеспечивают максимальную простоту хранения данных. Они способны полностью удовлетворить требования к файловому, объектному и блочному хранению данных. Благодаря специализированному программному обеспечению интегрированного хранилища данных достигается максимальная простота миграции данных.
СХД HP 3PAR StoreServ 7400 характеризуются недеструктивной масштабируемостью. Пользователь может расширить хранилище до четырех узлов по мере роста потребностей организации. Системы HP 3PAR StoreServ 7400 доступны по привлекательной цене, обеспечивая возможности хранения корпоративного уровня.
Массивы HP 3PAR StoreServ 7400 хорошо справляются со смешанными нагрузками, благодаря чему расширяется возможность консолидации. Эти системы хранения данных характеризуются высокой надежностью, которую обеспечивает широкий набор функций, среди которых например функция автоматического восстановления после сбоев.
Высокая эффективность и производительность HP 3PAR StoreServ 7400
Функция автоматического назначения уровня подтомов позволяет оптимизировать уровни обслуживания, обеспечивая возможность эффективного управления стоимостью ресурсов.
Функции Rapid Provisioning и SmartStart обеспечивают простое и быстрое развертывание, так что пользователь не нуждается в большом штате специалистов. Система хранения может быть развернута максимально быстро с минимальными усилиями. Параметры системы могут изменяться без прерывания работы системы, благодаря чему достигается высокая стабильность и непрерывность бизнес-процессов.
Номинальная емкость систем составляет 864 ТБ, при необходимости эта величина может быть увеличена. Каждая полка поддерживает 24 диска, при этом массивы HP 3PAR StoreServ 7400 поддерживают накопители с интерфейсом SAS малого и большого типоразмера.
Передача данных осуществляется с использованием технологии FibreChannel 8 Гбс/с, СХД комплектуется 24 портами, а также с использованием технологии iSCSI 10 GbE (восемь портов).
Системы хранения данных HP 3PAR StoreServ 7400 являются отличным вариантом оборудования для обеспечения единую базовую платформу хранения в организации среднего размера. Они экономичны, производительны и хорошо масштабируемы. В условиях сильно ограниченного бюджета эти системы хранения станут отличным выходом, обеспечивающим высокий уровень качества хранения по демократичной цене. Управление массивами исключительно просто и удобно благодаря специальной консоли, которая может использоваться для управления сразу всеми массивами HP 3PAR StoreServ 7000. Использование и поддержка передовых технологий обеспечивает возможность оптимизировать хранение данных и добиться увеличения производительности работы всей IT-инфраструктуры. Массивы HP 3PAR StoreServ 7400 совместимы с наиболее популярными и востребованными программными платформами и операционными системами. Соответствие всем отраслевым стандартам гарантирует простоту интеграции систем хранения HP 3PAR StoreServ 7400 в существующий корпоративный центр обработки данных.
Модели системы хранения данных HP 3PAR StoreServ 7400
| Партномер | Описание |
| QR483A | HP 3PAR StoreServ 7400, база накопителей на 2 узла |
| QR485A | HP 3PAR StoreServ 7400, база накопителей на 2 узла |
| QR510A | Начальный комплект виртуализации SAN HP 3PAR StoreServ 7400 16 Гбит/с |
Работа над ошибками
Прошло 2 месяца, и я вдруг вспомнил про строчку контракта — 3 штуки HP CP Svc for Storage Training. В свое время ее включили в стоимость для получения дополнительной скидки (сумма скидки ощутимо перекрывала стоимость позиции). Через HP-ДВ узнали, что это — стоимость обучения 1 человека на курсе базовой настройки. Сайт HP подсказал дату ближайших курсов — 8-10 июля.
Готовим документы и человек летит в «нерезиновую» для получения знаний. 8 числа звонок от него — есть более глубокие курсы, начинаются 11 июля, стоят денег. По безналу естественно оплатить не успеваем. Кое-как в последний момент оплачиваем налом, оформляем договор на физлицо (налом от юрика оформить договор HP не умеет).
По прилету спеца наконец домой, начинаем анализировать что и как было настроено нами ранее, понимаем что все — не по «феншую». Переделываем метод подключения на серверах использую multy-path (вот откуда были 4 ранее смущавших меня диска), перенастроив CPG и настроив оптимизацию по канонам HP.
Дисковый контроллер и бэкплейн
Дисковый контроллер (HBA)
В системах хранения данных дисковый контроллер является устройством, через которое подключенные накопители передаются вычислительным ресурсам системы. Физически дисковый контроллер обычно представлен отдельной картой расширения, но также может быть в виде чипа, интегрированного в непосредственно в материнскую плату. Если говорить простым языком, то дисковый контроллер позволяет видеть и работать с дисками всем следующим уровням СХД.
HBA (Host Bus Adapter, адаптер главной шины) — разновидность дискового контроллера, которая позволяет системе видеть подключенные накопители по отдельности.

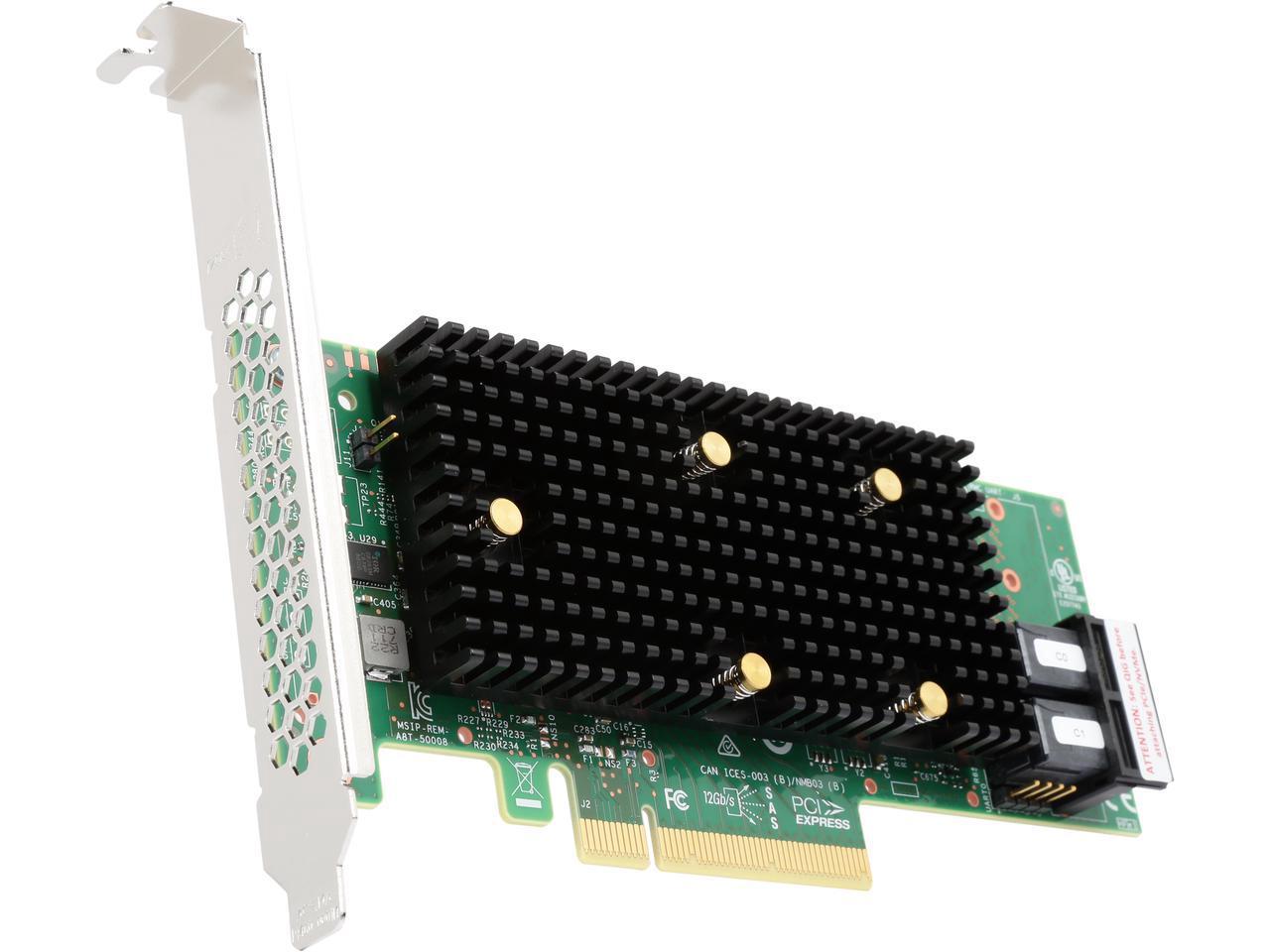

Рисунок 5. Дисковый контроллер от Broadcom (9400-8i Tri-Mode Storage Adapter).
Triple-mode
Существуют дисковые контроллеры, которые совмещают в себе возможность одновременной работы сразу с тремя протоколами (SATA, SAS, NVMe). Этот подход удобен и обеспечивает гибкость при проектировании системы хранения, так как позволяет подключать как традиционные SATA-диски, так и сверхбыстрые NVMe накопители.
Бэкплейн и экспандер
В большинстве случаев накопители в СХД подключаются непосредственно через бэкплейн (backplane) — специальную плату в дисковой полке или сервере с разъемами для SAS, SATA, NVMe накопителей, которая соединяется с дисковым контроллером. Сам дисковый контроллер, как правило, поддерживает прямое подключение ограниченного числа накопителей. Для увеличения числа подключаемых дисков используют экспандер. В большинстве случаев он представляет собой чип, который устанавливается на бэкплейн.

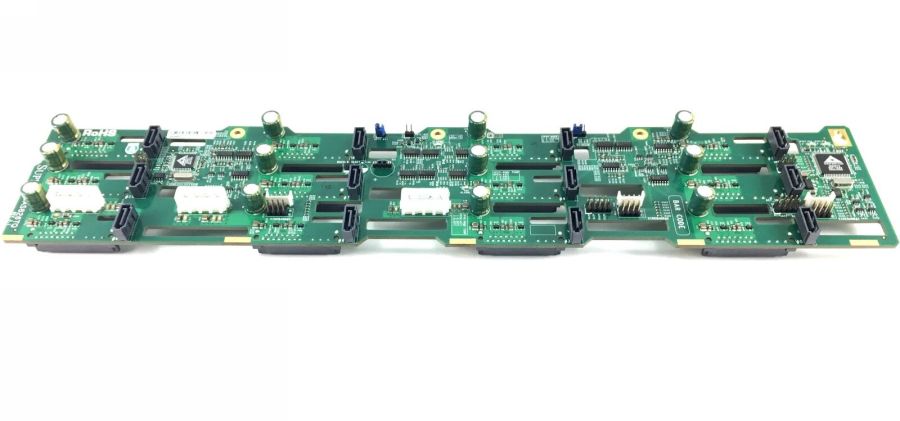

Рисунок 6. Бэкплейн Supermicro BPN-SAS-826TQ.
Рисунок 7. SAS-экспандер Broadcom в виде чипа.
Возможности
Произвольный рост в любом направлении
- Одна архитектура и единый стек от среднего уровня до высокого уровня
- Удовлетворение требований к блочному, файловому и объектному хранению по мере их роста
- Простая миграция данных с помощью ПО интегрированного хранилища данных
- Доступные начальные цены и недеструктивная масштабируемость до четырех узлов
Корпоративные функции и гибкость по доступной цене
- Конфигурация автоматического восстановления после сбоев защищает данные за одну операцию
- Поддержка смешанной нагрузки расширяет возможности консолидации
- Надежные технологии обеспечивают высокую доступность и отказоустойчивость уровня 1
- Лучшие в отрасли тонкие технологии сокращают потребности в емкости вдвое
- Автоматическое назначение уровней подтомов оптимизирует уровни обслуживания и стоимость ресурсов
Простые установка, использование и модернизация
- Новые пакеты программного обеспечения упрощают приобретение и сокращают расходы
- Запуск системы за несколько минут, благодаря Функции SmartStart и Rapid Provisioning
- Изменение конфигурации не прерывая работу системы
- Совместное использование единой, простой в обращении консоли управления со всеми системами хранения данных HP 3PAR StoreServ Storage
- Интерактивный импорт облегчает модернизацию EVA
В результате был выбран вариант HP 3PAR в следующей конфе:
1 QR483A 4A HP 3PAR StoreServ 7400 2-N Storage Base
20 QR492A 4A HP M6710 300GB 6G SAS 15K 2.5in HDD
20 QR492A 0D1 4A Factory integrated
4 QR503A 4A HP M6710 200GB 6G SAS 2.5in SLC SSD
4 QR503A 0D1 4A Factory integrated
1 BC795A 43 HP 3PAR 7400 Reporting Suite LTU
1 BC795A 0D1 43 Factory integrated
1 BC773A 43 HP 3PAR 7400 OS Suite Base LTU
1 BC773A 0D1 43 Factory integrated
48 BC774A 43 HP 3PAR 7400 OS Suite Drive LTU
48 BC774A 0D1 43 Factory integrated
1 BC781A 43 HP 3PAR 7400 Virtual Copy Base LTU
1 BC781A 0D1 43 Factory integrated
48 BC782A 43 HP 3PAR 7400 Virtual Copy Drive LTU
48 BC782A 0D1 43 Factory integrated
1 BC787A 43 HP 3PAR 7400 Adaptive Opt Base LTU
1 BC787A 0D1 43 Factory integrated
48 BC788A 43 HP 3PAR 7400 Adaptive Opt Drive LTU
48 BC788A 0D1 43 Factory integrated
1 BC785A 43 HP 3PAR 7400 Dynamic Opt Base LTU
1 BC785A 0D1 43 Factory integrated
48 BC786A 43 HP 3PAR 7400 Dynamic Opt Drive LTU
48 BC786A 0D1 43 Factory integrated
1 QR490A 4A HP M6710 2.5in 2U SAS Drive Enclosure
20 QR492A 4A HP M6710 300GB 6G SAS 15K 2.5in HDD
20 QR492A 0D1 4A Factory integrated
4 QR503A 4A HP M6710 200GB 6G SAS 2.5in SLC SSD
4 QR503A 0D1 4A Factory integrated
1 HA110A3 72 HP 3y Support Plus 24 SVC
1 HA110A3 RDD 6W HP 3PAR 7400 OS Suite Base LTU Supp
1 HA110A3 RDG 6W HP 3PAR 7400 Virtual Copy Base LTU Supp
1 HA110A3 RDJ 6W HP 3PAR 7400 Adaptive Opt Base LTU Supp
1 HA110A3 RDK 6W HP 3PAR 7400 Dynamic Opt Base LTU Supp
1 HA110A3 RDQ 6W HP 3PAR 7400 Reporting Suite LTU Supp
192 HA110A3 WSF 6W HP 3PAR Internal Entitlement Purpose
40 HA110A3 WUS 6W HP 3PAR 7000 Drives under 1TB Support
8 HA110A3 WUU 6W HP 3PAR 7000 200GB SSD Support
1 HA110A3 WUW 6W HP 3PAR 7000 Drive Enclosure Support
1 HA110A3 WVA 6W HP 3PAR 7400 2-node Storage Base Supp
1 HA114A1 UW HP Installation and Startup Service
1 HA114A1 5TQ UW HP Startup 3PAR 7400 2-Nd Strg Base SVC
1 HA114A1 5TV UW HP Startup 3PAR 7000 2U SAS Enclosre SVC
4 QK734A 1Y HP Premier Flex LC/LC OM4 2f 5m Cbl
3 HF383A1 4J HP CP Svc for Storage Training
1 HA124A1 UW HP Technical Installation Startup SVC
1 HA124A1 5TM UW HP Startup 3PAR 7000 Reporting Ste SVC
1 HA124A1 5TB UW HP Startup 3PAR 7000 Dynamic Opt SVC
1 HA124A1 5TC UW HP Startup 3PAR 7000 Adaptive Opt SVC
Модель с 2 контроллерами и возможностью расширения при необходимости еще 2-мя.
Срок поставки — 10 недель с внесения предоплаты.
Как выбрать СХД?
В первую очередь нужно понимать, какие задачи она будет решать
Важно определиться с несколькими базовыми параметрами
Тип данных
Разные типы данных требуют разной скорости доступа, технологий обработки, компрессии и так далее. К примеру, виртуальный СХД для работы с большими медиа-файлами отличается от той системы, которая будет работать с неструктурированными данными для нейросети.
Объём данных
От этого зависит выбор дисковых накопителей. Иногда можно обойтись SSD потребительского класса — если известно, что ёмкость СХД даже в худшем случае не будет превышать 300 ГБ, а скорость доступа не критична.
Отказоустойчивость
Необходимо представлять, какова стоимость потери данных за определённое время. Это поможет рассчитать RPO (Recovery-Point Objective) и RTO (Recovery Time Objective), а также избежать лишних затрат на резервное копирование. Бэкапы, бэкапы и ещё раз бэкапы.
Производительность
Если СХД закупается под новый проект (нагрузку которого сложно предугадать), то лучше пообщаться с коллегами, которые уже решали эту задачу или протестировать СХД.
Вендор
Иногда даже для ресурсоемкого сервиса подойдет бюджетное или среднеуровневое решение (StarWind, Huawei, Fujitsu). Однако у топовых производителей — NetApp, HPE, Dell EMC — линейка продуктов достаточно широкая, и сравнительно недорогие СХД здесь также можно найти. В любом случае, желательно сильно не расширять количество вендоров на одной инфраструктуре.
⌘⌘⌘
Если сейчас вы находитесь в поисках решения для работы с данными, арендовать выделенный web-сервер и СХД (системы хранения данных) можно в одном из наших ЦОД. Мы, со своей стороны, обеспечим сервер быстрым соединением с интернетом на скорости до 10 Гбит/сек, постоянным подключением к электричеству и поддержкой 27/7 ;).
Арендовать выделенный сервер

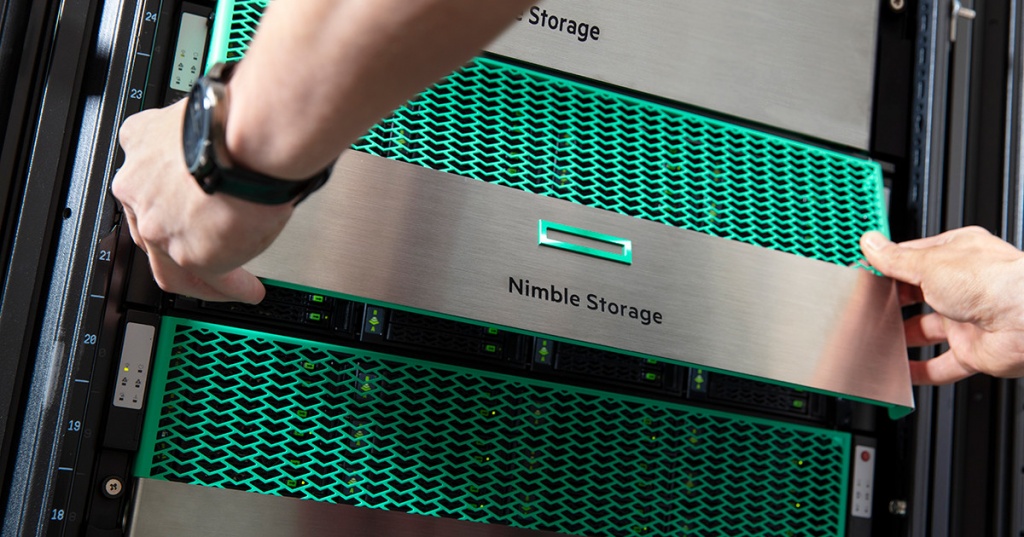

Дисковые массивы семейства HPE Nimble Storage и облачная аналитическая платформа Infosight
В линейке Nimble Storage представлены системы хранения All-Flash (AF series), гибридные системы хранения (HF series), сервисы по облачному хранению HPE Cloud Volumes, а также мощная облачная аналитическая платформа HPE Infosight.
Именно аналитическая платформа HPE Infosight составляла основу всей экосистемы Nimble Storage. В основе платформы методология предиктивного анализа, которая собирает телеметрию, анализирует входящие данные и предсказывает возможные сбои. Таким образом их можно будет избежать.
Многие устройства собирают данные о собственной работе, но в Nimble Storage заложена идея, что система хранения данных не живет сама по себе, а постоянно общается с приложениями, серверами и сетью.
Благодаря этому подходу и тысячам датчиков (микрокодов) постоянно собирается и обрабатывается статистика, а причину неисправности можно найти и локализовать за несколько минут.
Сочетание Infosight и Nimble значительно снижает риски для бизнеса, а также затраты, которые может понести компания в случае серьёзного сбоя.
Серия AF
| Платформа | AF1000 | AF3000 | AF5000 | AF7000 | AF9000 |
| Подключение | iSCSI и FC | ||||
| Производительность IOPS @ 70% — чтение, 30% — запись | 35 000 | 50 000 | 120 000 | 230 000 | 300 000 |
| Макс. сырая ёмкость, ТБ | 46 | 92 | 184 | 323 | 553 |
| Макс. полезная ёмкость, ТБ | 33 | 67 | 136 | 238 | 409 |
| Средняя. эффективная ёмкость (8:1) для макс. конфигурации, ТБ | 165 | 335 | 680 | 1190 | 2045 |
| Емкость SSD-дисков, ГБ | 240, 480, 960, 1920 | 240, 480, 960, 1920, 3840 | 240, 480, 960, 1920, 3840 | 240, 480, 960, 1920, 3840 | 240, 480, 960, 1920, 3840 |
| Макс. число полок расширения | 2 | ||||
| Уровень RAID | Triple+ Parity |
Серия CS
| Платформа | CS1000H | CS1000 | CS3000 | CS5000 | CS7000 |
| Подключение | iSCSI и FC | ||||
| Производительность IOPS @ 70% — чтение, 30% — запись | 35 000 | 35 000 | 50 000 | 120 000 | 230 000 |
| Макс. сырая ёмкость, ТБ | 1198 | 1218 | 1470 | 1470 | 1470 |
| Макс. полезная ёмкость, ТБ | 952 | 982 | 1185 | 1185 | 1185 |
| Средняя. эффективная ёмкость (8:1) для макс. конфигурации, ТБ | 1905 | 1964 | 2371 | 2371 | 2371 |
| Ёмкость SSD-дисков, ГБ | 240, 480 | 240, 480, 960, 1920, 3840 | 240, 480, 960, 1920, 3840 | 240, 480, 960, 1920, 3840 | 240, 480, 960, 1920, 3840 |
| Ёмкость HDD-дисков, ТБ | 1, 2, 4, 6, 10 | ||||
| Макс. число полок расширения | 4 | 6 | 6 | 6 | 6 |
| Уровень RAID | Triple+ Parity |
Серия SF
| Платформа | SF100 | SF300 |
| Подключение | iSCSI и FC | |
| Макс. сырая ёмкость, ТБ | 126 | 252 |
| Макс. полезная ёмкость, ТБ | 100 | 200 |
| Средняя. эффективная ёмкость (8:1) для макс. конфигурации, ТБ | 800 | 1600 |
| Ёмкость SSD-дисков, ГБ | 480, 960, 1920, 3840 | 480, 960, 1920, 3840 |
| Ёмкость HDD-дисков, ТБ | 1, 2, 4, 6, 10 | |
| Уровень RAID | Triple+ Parity |
Контроллер СХД
Контроллер системы (storage controller, он же управляющий узел или node) является главным управляющим компонентом СХД. Он представляет уровень обработки данных, который отвечает за создание дисковых массивов, расчет контрольных сумм, управление доступом и выполнение других служебных операций.
Контроллер СХД — это функциональный блок, поэтому физически он может быть представлен совершенно разным набором оборудования.
RAID-контроллер
В теории, понятие RAID-контроллера и контроллера СХД часто представляются как тождественные. Это связано с тем, что они оба выполняют свою основную функцию — создают и управляют дисковым массивом. На практике же под RAID-контроллером часто подразумевают адаптер, который вставляется в сервер и создает массив из подключенных накопителей. В таком случае RAID-контроллер создает подсистему хранения данных для конкретного локального клиента (инициатора), но не является СХД в ее устоявшемся значении.

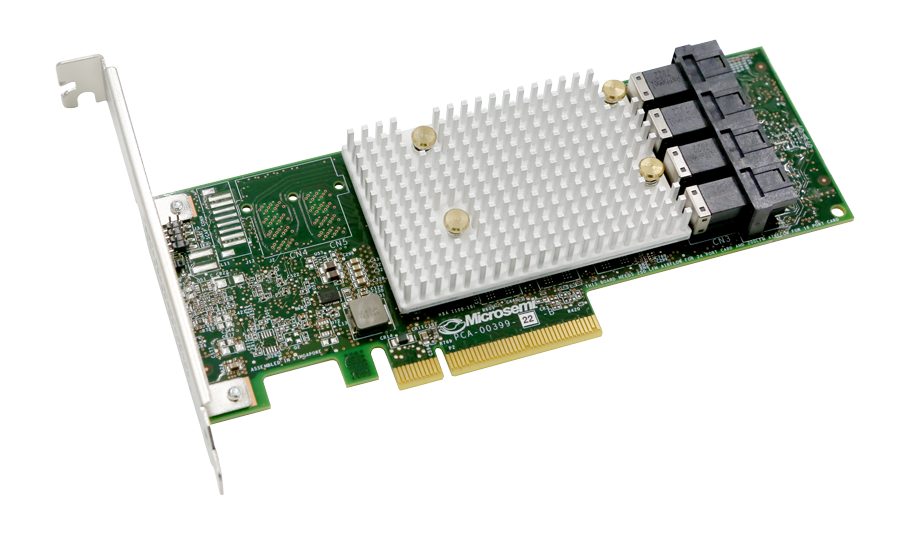

Рисунок 8. RAID-контроллер от Microchip.
Контроллер СХД как специализированный компьютер
Если мы говорим о системе хранения данных как о самостоятельной единице инфраструктуры с подключаемыми по сети клиентами, то в этом случае контроллер СХД — это специализированный компьютер с управляющим ПО. Он оснащен материнской платой, центральным процессором и модулями оперативной памяти. Физически такой контроллер может размещаться как в специализированном корпусе, так и в обычном корпусе для монтажа в стойку.
В некоторых решениях управляющее ПО может брать на себя функцию создания RAID-массива из накопителей, что освобождает от необходимости использовать аппаратный RAID-контроллер. Такой механизм часто применяется в программно-определяемых СХД (software-defined storage), у которых контроллер системы может быть реализован на базе стандартных серверных платформ.

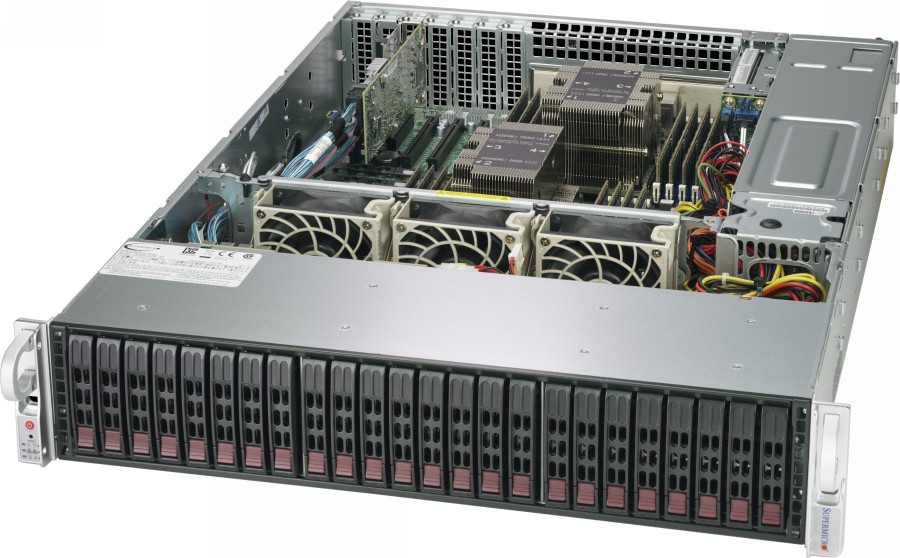

Рисунок 9. Supermicro 2029P-E1CR24H — пример стандартной серверной платформы для программно-определяемых СХД.
Двухконтроллерный режим
Системы хранения данных могут быть одноконтроллерные, двухконтроллерные и многоконтроллерные. Последние два варианта используются для повышения производительности, а также повышенной отказоустойчивости: при аппаратном сбое активного контроллера, второй узел «подхватывает» его работу без остановки всей системы.

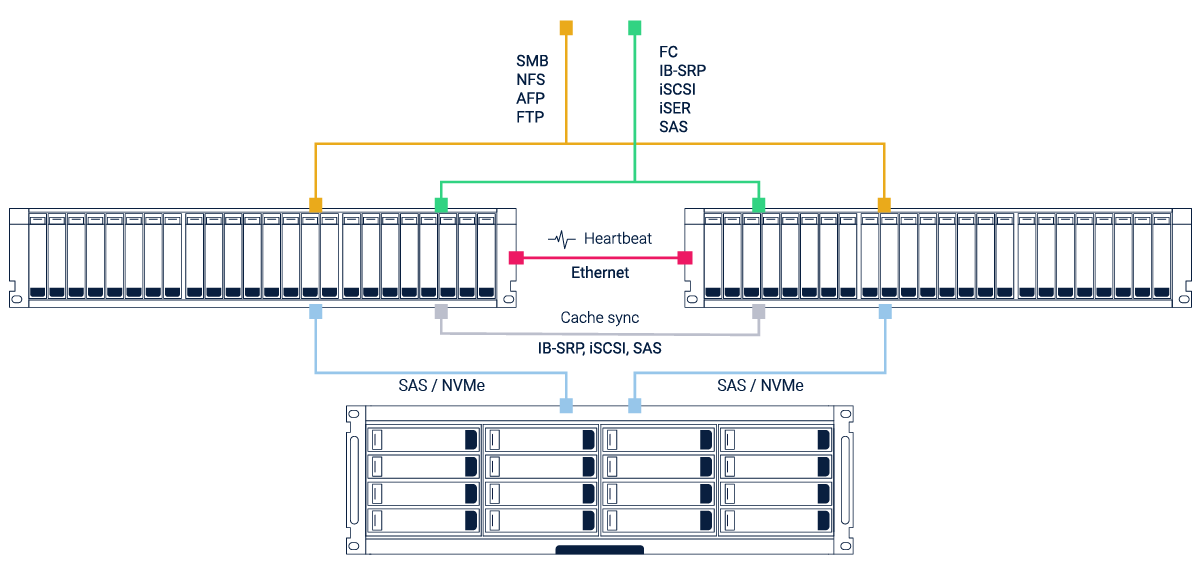

Рисунок 10. Схема двухконтроллерной СХД на базе RAIDIX.
В двух- и многоконтроллерных конфигурациях узлы соединены каналами связи. Эти каналы могут отличаться в зависимости от архитектуры и функциональных особенностей системы. Например, в классической двухконтроллерной системе на базе RAIDIX это:
- Интерконнект между узлами (Heartbeat) — Ethernet-соединение между узлами для проверки работоспособности контроллеров.
- Синхронизация кэша (Cache sync) — соединение для синхронизации кэша на основе протоколов IB-SRP, iSCSI или SAS.
Стоит отметить, что наличие двух контроллеров не означает использование двух отдельных физических корпусов. Нередко дублирующие материнские платы контроллеров размещаются в разных отсеках внутри одной платформы (рисунок 11).
Рисунок 11. Два контроллера внутри одного серверного корпуса.
Вычислительные ресурсы
С увеличением количества выполняемых функций и используемых накопителей, системе требуется больше вычислительных ресурсов. Например в одноконтроллерной СХД RAIDIX на 60 накопителей для оптимальной производительности требуется 2 восьмиядерных процессора с частотой не ниже 2.1 ГГц и 48 ГБ оперативной памяти, а для системы на 600 дисков требуется 2 восьмиядерных процессора с частотой уже от 3.5 ГГц и более 256 ГБ оперативной памяти.
В качестве процессоров для СХД сейчас в основном используются x86 чипы Intel Xeon и, чуть реже, AMD EPYC. Существуют решения собранные на других процессорах (например, на отечественном Эльбрусе), но они менее популярны на рынке.
Таблица 3. Базовые характеристики серверных процессоров Intel и AMD
| Intel Xeon Scalable | AMD EPYC | |||||
| Bronze | Silver | Gold | Platinum | 1-Socket | 2-Socket | |
| Кол-во сокетов | 1-2 | 1-2 | 2-4 | 2-8 | 1 | 2 |
| Кол-во ядер | 6-8 | 4-12 | 4-22 | 4-28 | 16-32 | 16-32 |
| Базовая частота | 1.7 ГГц | 1.8-2.6 ГГц | 1.9-3.5 ГГц | 2.0-3.6 ГГц | 2.0-2.4 ГГц | 2.0-2.4 ГГц |
| Тип поддерживаемой памяти | DDR4-2133 | DDR4-2400 | DDR4-2666 | DDR4-2666 | DDR4-2666 | DDR4-2666 |
| Кол-во линий PCIe | 48 | 128 |
На объем вычислительных ресурсов в значительной мере влияют установленные бизнес-требования к инфраструктуре хранения, характер и интенсивность нагрузок, а также существующее сетевое окружение.
Представители линейки
С 2011 года под линейкой HPE 3PAR выходят проекторы и интеграторы. Выделим несколько популярных моделей и серий, которые подойдут для среднего бизнеса.
Серия 7400
Выпущена в 2014 году и до сих пор не теряет своей популярности. С момента выпуска этой СХД начался большой разрыв между продукцией HP и другими производителями.
Номинальная ёмкость – 1200Тб. Накопитель состоит из 48 дисков SAS, которые при желании можно расширить до 480 штук. Объём кэш-памяти – 64Гб.
Функция обеспечения доступности представлена резервными блоками питания и вентиляторами. Используется 2 резервных контроллера типа RAID 1, RAID 5, RAID 6, которые можно расширить до 4, повысив надёжность массива хранения данных.
Серия 8400
В серии 8400 заложена особенность, позволяющая внедрять флэш-технологии и отказываться от стандартных носителей. Кэш-память увеличена до 192 Гб, в качестве накопителя участвует до 240 дисков малого и большого форм-факторов.
Консолидация операций файлового и блочного хранения обеспечена ПО3PAR File Persona. Номинальная ёмкость – 921,6Тб. Используется дедупликация, которая не позволяет записывать одни и те же данные, экономя дисковое пространство.
Защиту данных обеспечивают 4 узла контроллеров. Они сохраняют кэш-память во время сбоя.
Серия 20000
Массивы флэш-накопителей корпоративного уровня, выполняющие до 3,2 млн. процессов в секунду. Компактные СХД, требующие до 85% меньшей площади.
Кш-память 51,6Тб. Общая ёмкость 6 Пбайт, которую можно расширить до 15 Пбайт. Используется до 8 узлов контроллера с разными частотами.
Нравится2Не нравится

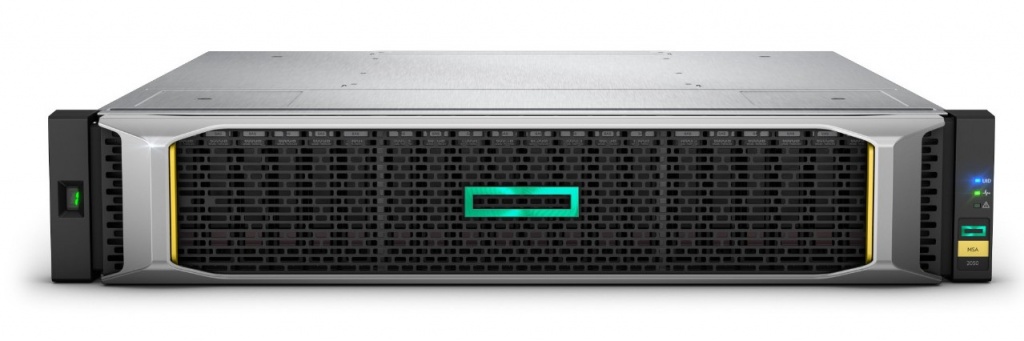

HPE MSA 2050
Дисковые массивы начального уровня — MSA1050 и MSA2050 созданы для масштабируемых, отказоустойчивых и производительных решениях. Они просты в установке и обслуживании.
Устройства линейки MSA весьма надёжны: все компоненты дублируются, кэш зеркалируется между контроллерами, у дисковых полок по два модуля ввода-вывода.
Для защиты кэш-памяти от сбоев электропитания вместо аккумуляторных
батарей используются конденсаторы, энергии которых достаточно для того, чтобы записать содержимое кэш-памяти на энергонезависимую встроенную флэш-память.
Массивы поддерживают широкий уровень RAID: 1, 5, 6, 10. Поддерживается горячая замена дисков, контроллеров, модулей, блоков питания и вентиляторов.
Технология виртуализации дискового пространства Wide Striping позволяет рассматривать физические диски как общий пул ресурсов и максимально использовать накопители.
Другая важная технология — Thin Provisioning выделяет ресурсы системы по мере необходимости, поэтому можно снизить изначальные расходы на закупку дисков. А когда понадобится расширение, система сообщит об этом. Также за работу дисками отвечают Thin Rebuild (построение RAID) и Thin Reclamation, которая повышает эффективность хранения за счет возвращения освободившегося пространства, занимаемого удаленными файлами. Поддерживаются снэпшоты и полные копии. При этом снимки создаются практически мгновенно и занимают на дисках место только для измененных данных.
SSD Read Cache для MSA обеспечивает предиктивный алгоритм, который динамически распределяет емкость SSD-накопителя для расширения кэширования на уровне контроллера с целью
увеличения производительности ввода-вывода при операциях чтения. Что заметно сказывается на производительности в приложениях Microsoft SQL, Microsoft Exchange, CRM, Oracle Database и SAP.
Для построения катастрофоустойчивых решений MSA1050 и MSA2050 поддерживают возможность удаленной асинхронной репликации данных Remote Snaps. В качестве каналов репликации можно использовать FC- и IP-каналы.
|
Модель |
MSA 2050 SAN (FC) |
MSA 2050 SAN (FC/iSCSI) MSA 2052 SAN (FC/iSCSI) |
MSA 2050 SAN (1/10Gb iSCSI) MSA 2052 SAN (1/10Gb iSCSI) |
MSA 2050 SAS MSA 2052 SAS |
| Интерфейс к серверу | FC 16/8 Гбит/с |
FC 16/8 Гбит/с и iSCSI 1/10 GbE |
iSCSI 1/10 GbE | 6/12 ГБ SAS 4х линии |
|
Количество портов на один контроллер |
4 | 4 | 2 FC, 2 iSCSI | 4 |
| Тип и ёмкость дисков |
SAS 2,5 10K: 300 ГБ, 600 ГБ, 1.2 ТБ, 1.8 ТБ; SAS 2,5 15K: 300ГБ, 600ГБ, 900ГБ;SSD: 400 ГБ, 800 ГБ, 1.6 ТБ, 3.2 ТБ;MDL-SAS 2,5 7,2K: 1 ТБ, 2 ТБ; MDL SAS 3,5 7.2K: 2 ТБ, 4 ТБ, 6 ТБ, 8 ТБ, 10 ТБ, 12 ТБ; |
|||
| Макс. кол-во дисков | 192 (диски 2,5″), 96 (диски 3,5″) | |||
| Максимальная ёмкость | Логическое ограничение на систему 1124 ТБ | |||
|
Высота контроллерной или дисковой полки |
2U | |||
| Поддерживаемые ОС |
|
Технические характеристики
Описание накопителя
24 жестких диска SAS малого типоразмера
Возможность расширения до 144 жестких дисков SAS и M6710M6720 слотов для дисков.
Тип накопителя
твердотельный накопитель SLC SAS малого типоразмера емкостью 100 Гбайт 6 Гбит
твердотельный накопитель SLC SAS малого типоразмера емкостью 200 Гбайт 6 Гбит
твердотельный накопитель SLC SAS большого типоразмера емкостью 100 Гбайт 6 Гбит
твердотельный накопитель SLC SAS большого типоразмера емкостью 200 Гбайт 6 Гбит
двухпортовый диск ENT SAS малого типоразмера емкостью 300 Гбайт 6 Гбит и скоростью 15 000 об/мин
двухпортовый диск ENT SAS малого типоразмера емкостью 450 Гбайт 6 Гбит и скоростью 10 000 об/мин
двухпортовый диск ENT SAS малого типоразмера емкостью 900 Гбайт 6 Гбит и скоростью 10 000 об/мин
двухпортовый диск ENT SAS малого типоразмера емкостью 600 Гбайт 6 Гбит и скоростью 10 000 об/мин
двухпортовый диск MDL SAS большого типоразмера емкостью 2 Тбайта 6 Гбит и скоростью 7200 об/мин
двухпортовый диск MDL SAS большого типоразмера емкостью 3 Тбайта 3 Гбит и скоростью 7200 об/мин
двухпортовый диск MDL SAS малого типоразмера емкостью 1 Тбайт 6 Гбит и скоростью 7200 об/мин
зашифрованный двухпортовый диск ENT SAS малого типоразмера емкостью 450 Гбайт 6 Гбит и скоростью 10 000 об/мин
зашифрованный двухпортовый диск ENT SAS малого типоразмера емкостью 900 Гбайт 6 Гбит и скоростью 10 000 об/мин
зашифрованный двухпортовый диск MDL SAS малого типоразмера емкостью 1 Тбайт 6 Гбит и скоростью 7200 об/мин
двухпортовый диск MDL SAS большого типоразмера емкостью 4 Тбайта 6 Гбит и скоростью 7200 об/мин
твердотельный накопитель MLC SAS большого типоразмера емкостью 400 Гбайт 6 Гбит
твердотельный накопитель MLC SAS малого типоразмера емкостью 400 Гбайт 6 Гбит
зашифрованный твердотельный накопитель MLC SAS малого типоразмера емкостью 400 Гбайт 6 Гбит
твердотельный накопитель MLC SAS емкостью 480 Гбайт
твердотельный накопитель MLC SAS емкостью 920 Гбайт
поддерживается максимум (240), не входят в комплект поставки
* До 120 твердотельных накопителей на каждую пару узла контроллера. Для шифрования массива необходима лицензия на шифрование данных. Один массив не может содержать зашифрованные и незашифрованные диски
Функции обеспечения доступности
Резервные блоки питания и вентиляторы
как минимум два резервных контроллера и до четырех контроллеров для повышенной надежности
RAID 1, RAID 5 и RAID 6 для защиты данных. Конфигурация из 4 узлов обеспечивает сохранность кэш-памяти в случае сбоя контроллера
