Raid массив: что это, как создать и настроить?

Два диска в RAID10 в состоянии degraded

Для устранения проблем со служебной информацией жесткого диска и вычитывания диска со сбойными секторами применяется программно-аппаратный комплекс РС3000 в комплекте с Data Extractor.

Исправив поврежденные модули и отредактировав паспорт диска, где было отключены опции, приводящие к зависанию диска при попадании на сбойные сектора в процессе чтения, запустили процесс клонирования диска. Процесс вычитывания занял 38 часов.

Получив в свое распоряжение обе «половинки» рейд массива, по метаданным mdadm был определен размер блока страйпа и смещение в секторах, с которого надо собирать рейд массив.

Проверка состояния файловой системы с помощью UFS Explorer ошибок не показала и мы приступили к сохранению данных.

RAID 1

Уровень RAID 1 («mirroring») требует для реализации четного количества жестких дисков: они разбиваются на пары, и вся информация считывается или записывается одновременно на два винчестера, полностью дублирующих друг друга. Другими словами, в массиве RAID 1 из двух HDD содержание обоих жестких дисков будет абсолютно идентичным в любой момент времени. Соответственно, безвозвратная потеря данных возможна лишь в том случае, если из строя выйдут сразу оба винчестера. Такой массив не только повышает надежность хранения информации, но и увеличивает скорость чтения данных, т. к. их можно «тянуть» сразу с двух дисков. При этом скорость записи остается такой же, как и у одного накопителя. Понятно, что объем логического диска, созданного с помощью RAID 1, будет в два раза меньше суммарного объема винчестеров. В целом массив первого уровня очень практичен и часто применяется пользователями, обеспокоенными сохранностью данных.

RAID 1+0

Заметим, что массивы уровней 0 и 1 можно объединять между собой, если это позволяет RAID-контроллер. Для полноценной реализации подобной конфигурации потребуется четыре накопителя: два будут работать в режиме RAID 0, а еще два — дублировать все их действия. В результате мы получим и скорость, и надежность. К тому же в данном случае допустим выход из строя сразу двух дисков, если это не «винчестеры-клоны». Сочетание этих двух уровней часто называют RAID 10, однако за этим же именем в ряде случаев может прятаться обычный RAID 1 — за это стоит сказать спасибо маркетологам, интерпретирующим чтение с двух дисков как полноценный RAID 0.

Для чего применяется RAID

RAID позволяет превратить несколько дисковых накопителей в один большой и быстрый диск. Его можно использовать в качестве хранилища данных с функцией автоматического резервного копирования или настроить как системный диск повышенной отказоустойчивости.

У технологии RAID-массивов существуют и минусы. Платой за быстродействие и надежность становится усложнение системы, а также необходимость закупать дополнительное оборудование. Однако эта цена невелика по сравнению с потенциальными убытками, которые может понести пользователь при потере информации или внезапной поломке накопителя.

Преимущества технологии

Увеличенный объем. Первоначальное назначение RAID — получение диска большей емкости.
Повышение быстродействия системы через параллельное подключение в массив нескольких физических дисков.
Отказоустойчивость и надежность хранения данных обеспечиваются выделением на цели резервирования отдельного устройства. При повреждении одного из дисков RAID-массива информация не будет утеряна.

Условие применения

Технологию можно использовать не во всех случаях. Для этого требуется ее аппаратная и программная поддержка. BIOS должен содержать настройку вида «SATA Configuration: RAID». Если же ее по каким-либо причинам нет, то необходимо «перепрошить» базовую систему ввода-вывода.

В случае, когда поддержка RAID программным методом невозможна, нужно подключить дополнительное устройство — RAID-контроллер и установить соответствующий драйвер. В последних версиях ОС Linux (Ubuntu 20.04, POP-OS 20.04 и т. д.) драйвер для включения режима RAID инсталлируется автоматически.

Метод аппаратного восстановления RAID массивов

Данный метод является достаточно своеобразным, потому как подразумевает знание алгоритма работы контроллера и наличие резервных копий всех, без исключения, накопителей. В противном случае, существует большая доля вероятности искажения данных дисков и полной потери информации.

Используя метод аппаратной сборки, производится пересоздание массива с первоначальной конфигурацией. Однако, следует помнить о том, что во время данного процесса нельзя запускать ребилд, т. к. можно потерять все данные без возможности их восстановления. Даже при помощи специалистов. Существуют модели контроллеров, функциональный набор которых подразумевает выполнение инициализации сразу после создания массивов, что также влечет за собой потерю данных.

В случае полной исправности дисков массива может случиться так, что без надобности проведения дополнительных операций можно получить доступ к информации. Если же обнаружены частичные повреждения файловой системы, то придется прибегнуть к использованию таких программ, как UFS Explorer, GetDataBack, R-Studio или других подобных.

Прочитав статью и перед тем как предпринимать попытки восстановления RAID массива, еще раз хорошо подумайте, стоит ли рисковать важной информацией? Любое неосторожное действие может привести к полной потере всех данных и возможно после этого помочь уже не сможет никто

Уровни спецификации RAID

RAID	Число дисков, мин	Избыточность (redundancy)
RAID 0	от 2-х дисков	0%
дисковый массив повышенной производительности с чередованием, без отказоустойчивости = т.е. из нескольких дисков создается один большой виртуальный. Формально говоря, RAID-массивом не является, поскольку избыточность (redundancy) в нём отсутствует — при выходе из строя хотя бы одного диска массив восстановить невозможно
RAID 1	ровно 2	50% (половина дискового пространства)
«Зеркало» — зеркальный массив. HDD просто дублируется. Самый простой массив для восстановления — при отказе одного диска второй может работать самостоятельно (после отключения массива) — ничего восстанавливать не нужно.
RAID 2	зарезервирован для массивов, которые применяют код Хемминга
RAID 3	дисковые массивы с чередованием и выделенным диском чётности (не получил распространения)
RAID 4	от 3	1 диск (для хранения хэшей)
дисковые массивы с чередованием и выделенным диском чётности = хэш хранится на одном диске, при выходе его из строя рушится весь массив — сейчас практически не используется
RAID 5	от 3	1 диск
дисковый массив с чередованием и отсутствием выделенного диска чётности = хэши хранятся равномерно на всех дисках, массив можно восстановить при отказе одного любого диска

Технологии RAID-5 позволяют восстанавливать данные в случае выхода из строя одного из дисков, но в случае утраты двух дисков массив восстановить невозможно. Вероятность одновременного выхода из строя двух дисков значительно ниже, чем одного — но это в теории.

На практике:

- замена отказавшего диска требует определенного времени, в течение которого данные остаются «беззащитными». Этот интервал может оказаться весьма длительным в случае, если системные администраторы работают в одну смену или система расположена в труднодоступном месте.
- при механической замене диска нельзя исключить возможность человеческой ошибки (замены исправного диска вместо неисправного), в результате которой перед нами вновь встает проблема восстановления двух дисков.
- при восстановлении массива (старые диски + 1 новый диск ) идет повышенная нагрузка на весь массив — в результате увеличивается вероятность выхода из строя еще одного диска

Для решения указанных задач была предложена технология RAID-6, ориентированная на восстановление двух дисков.

RAID	Число дисков, мин	Избыточность (redundancy)
RAID 6	от 4 дисков	2 диска
дисковый массив с чередованием, использующий две контрольные суммы, вычисляемые двумя независимыми способами = минимальной количество дисков 4 (эффективность 50%), восстановить массив можно при отказе двух дисков, избыточность 2 диска, при росте числа дисков эффективность растет, при 50 дисках — эффективность 96%
RAID 10	от 4 дисков (четное число дисков)	50%
массив RAID 0, построенный из массивов RAID 1, аналогично RAID 0 — избыточность 50%
RAID 1E	зеркало из трёх устройств
RAID 50	массив RAID 0 из массивов RAID 5
RAID 05	RAID 5 из RAID 0
RAID 60	RAID 0 из RAID 6

Для расчета числа дисков и избыточности можно использовать

Теория: Уровни RAID и принципы восстановления данных

Чаще всего сейчас используются массивы уровней 0, 1, 10, 5, 50. В последнее время наблюдается возрастающий интерес к шестому уровню.

Ниже приведена краткая информация о принципах работы массивов. Более подробно, об этом можно прочитать в соответствующей статье.

RAID 0 – использование чередующейся записи (страйп). Строится из двух и более накопителей. Информация записывается на все диски массива блоками определенного (8кб,16кб,32кб,64 кб, 128кб…) размера. Файлы, размер которых один блок, равномерно распределяются по двум или более дискам.

Из-за отсутствия избыточности или дублирования данных, при выходе из строя одного из дисков, восстановить информацию в полном объеме невозможно без использования данных с неисправного накопителя. Исключением будут лишь файлы, размер которых меньше размера блока. Для полноценного восстановления информации в таких случаях необходимо сначала снять данные с неисправного диска, после чего восстанавливать RAID.

В случаях, когда все диски исправны, а массив отказывается корректно работать, восстановление производится программными методами, которые описаны

RAID 1 – использование технологии зеркалирования (зеркало). Строится из двух дисков. Информация одновременно пишется на оба накопителя, каждый диск является полной копией своего собрата. В случае выхода из строя одного из дисков массив остается работоспособным.

Если происходит сбой в работе контроллера и массив перестает определяться, то восстановление данных можно выполнить, воспользовавшись советами из статьи «Простое восстановление данных». Для этого один из дисков следует подключить к компьютеру на прямую, минуя RAID контроллер. Если повезёт, после подключения Ваши данные могут оказаться доступными и без использования программ, описанных в вышеуказанной статье.

RAID 10 – это объединение уровня 0 с уровнем 1, т.е. два страйпа объединяются в зеркало. В массиве используются минимум 4 диска. Он может остаться работоспособным при выходе из строя одного из составляющих его RAID 0.

При возникновении проблемы, в первую очередь необходимо определить, с чем именно возникли неполадки – с контроллером или с дисками

Когда проблема на уровне контроллера, Вам следует определить, какие винчестеры являются парами, составляющими страйпы

Здесь важно не перепутать диски, т.к. это приведет к потерянному времени и отсутствию результата. После того, как это станет известно, берётся одна такая пара, и с неё снимается информация таким же образом, как и с самостоятельного RAID 0

После того, как это станет известно, берётся одна такая пара, и с неё снимается информация таким же образом, как и с самостоятельного RAID 0.

Во время эксплуатации RAID 10, случается и такое, что выходят из строя два диска. Здесь возможны следующие варианты:

1) Оба диска принадлежат к одному страйпу, контроллер корректно обрабатывает исключительную ситуацию, и массив продолжает функционировать нормально.

2) Оба диска принадлежат к одному страйпу, но массив разваливается. В этом случае просто берём исправный страйп, и программно собираем его (об этом ниже).

3) Диски принадлежат к разным страйпам, но в одном из них уцелел первый, а в другом второй накопитель. Попробуйте программно собрать из них RAID 0.

4) Вышли из строя одноимённые диски разных страйпов. Увы  Один из сломанных дисков придётся отремонтировать, или каким-либо ещё образом снять с него данные. Затем программная сборка.

RAID 5 – массивы с контролем четности. Основным его достоинством является распределение блоков информации и контрольных блоков четности по всем дискам массива. Для создания такого массива требуется минимум три диска. Объём массива равен сумме объёмов составляющих его накопителей, минус один диск. Блоки контроля чётности используются для вычисления недостающей информации при выходе из строя одного из накопителей, составляющих массив. Таким образом, при утрате одного из дисков данные не теряются, и массив может продолжать работу.

Но, случается и такое, что после выхода из строя одного накопителя, контроллер неверно обрабатывает исключительную ситуацию и массив перестает корректно работать, либо полностью «падает». Подобный сбой может возникнуть также во время выполняемого после замены диска перестроения массива. Иногда в течение короткого времени после смерти первого диска, выходит из строя ещё один.

Если массив не работает, и количество неисправных дисков не более одного, то его можно собрать При выходе из строя двух накопителей, сначала потребуется восстановить работоспособность, или снять информацию на исправный диск с одного из них, и лишь затем можно заняться сборкой массива.

Небольшое отступление

Рассматривая массивы, мы не можем не упомянуть о RAID контроллерах, которых сегодня великое множество, с разбросом цен от двадцати до нескольких тысяч долларов. Сравнение надёжности – вопрос сложный, но догадаться, что разница в цене «не из пальца высосана», думаю, может каждый.

Контроллеры бюджетного уровня, имеют упрощенный алгоритм работы и восстановления после сбоев, что выражается в большей вероятности потери информации. Дорогие модели заметно надёжнее, алгоритмы обработки ошибок более совершенны, но и они не безупречны.

Вопросы, касающиеся особенностей работы определённых моделей RAID контроллеров, Вы можете задать здесь.

RAID массив не является панацеей от потери информации. Практика показывает, что случаются как сбои в работе контроллера, так и сбои в работе жестких дисков, или же происходит одно вытекающее из другого. В любом случае, полностью полагаясь на надёжность массивов и не позаботившись о своевременном создании резервных копий, Вы рискуете однажды остаться без «надежно хранимой» информации.

Вероятность потери данных можно заметно уменьшить, регулярно отслеживая состояние массива и выполняя профилактические работы, но полностью свести к нулю таким образом её нельзя.

Нестандартные уровни

Нестандартные уровни RAID редко можно увидеть на обычном рынке. Это связано с тем, что они разрабатываются компаниями индивидуально для своих нужд. Приведем несколько примеров.

RAID 7

Нестандартный уровень, основанный на принципах работы RAID 3 и 4. Главное отличие — добавленное кэширование. Данный массив включает в себя встроенную операционную систему, которая выступает в роли контроллера и проводит кэширование по высокоскоростной шине. Производительность повышена относительно индивидуальных массивов.

Adaptive RAID

Адаптивный массив. Этот уровень позволяет контроллеру самостоятельно решать как хранить данные о четности на дисках. Он выбирает между RAID 3 и 5, в зависимости от того какой уровень будет работать лучше с конкретным типом имеющихся данных.

Linux MD RAID 10

Данный уровень предоставляется Linux. Он поддерживает создание вложенных и нестандартных RAID массивов. Кроме того, технология поддерживает создание стандартных конфигурация RAID 0, RAID 1, RAID 4, RAID 5 и RAID 6.

Поиск файлов на участнике RAID

Давайте рассмотрим простой RAID 5 Left Synchronous (LS), который состоит из 3 участников. Если вы когда-либо пытались восстановить данные из RAID, эта конфигурация должна быть вам знакома:

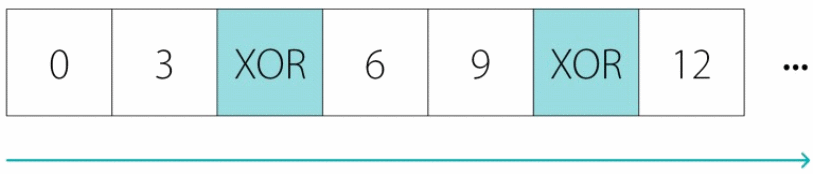

А теперь рассмотрим отдельно одного из его участников, например, участник А:

Таблица RAID описывает повторяющий закон трансляции. На этой картинке видны 2 полных повтора и начало 3-го. Поскольку он является участником RAID, то на нем хранятся блоки данных и блок избыточности – XOR. Блоки данных идут не один за другим, 0, 1, 2, 3, …, а с пропусками – 0, 3, 6 и т.д. потому что другие блоки хранятся на других участниках.

Теперь давайте посмотрим как черновое восстановление работает на участниках RAID.

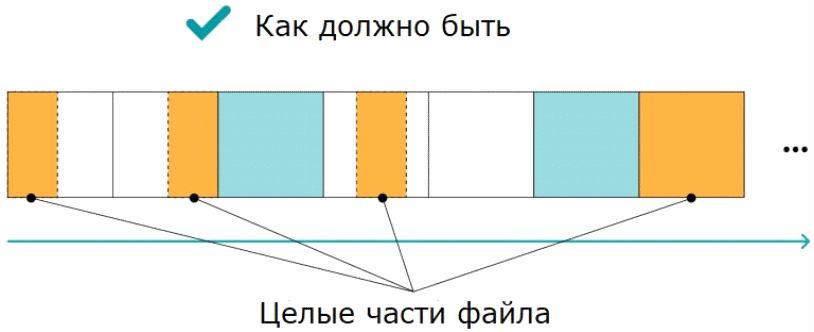

На участнике хранятся отдельные блоки массива, поэтому целая часть файла ограничена размером блока.

Файл может начинаться и заканчиваться где-то внутри блока данных.
Если файл большой, он прервется в конце блока, так как продолжение файла лежит на другом участнике.

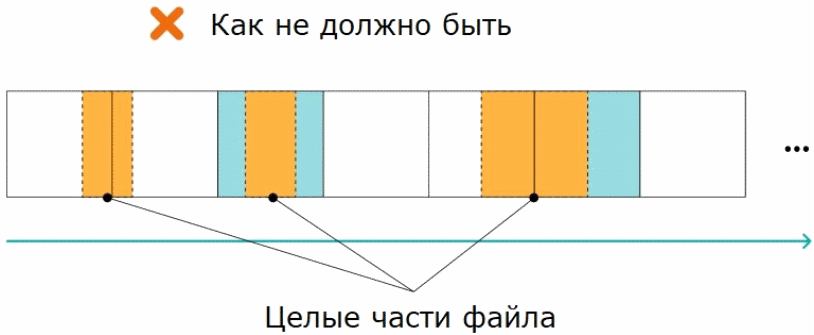

А вот вероятность таких ситуации крайне мала, целая часть файла на участнике RAID:

не может переходить от блока к блоку;
не может находиться внутри блока XOR.

Вывод – мы можем находить целые части файлов только внутри отдельных блоков данных.

Уровни RAID

Существует несколько разновидностей RAID-массивов, так называемых уровней.

RAID0

Для создания массива этого уровня понадобится как минимум два диска одинакового размера. Запись осуществляется по принципу чередования: данные делятся на порции данных одинакового размера, и поочерёдно распределяются по всем дискам, входящим в массив. Поскольку запись ведётся на все диски, при отказе одного из них будут утрачены все хранившиеся на массиве данные. Это цена выбора в пользу увеличения скорости работы с данными: запись и чтение на разных дисках происходит параллельно и, соответственно, быстрее.

RAID1

Массивы этого уровня построены по принципу зеркалирования, при котором все данные, записанные на одном диске, дублируются на другом. Для создания такого массива потребуется два или более дисков одинакового размера. Избыточность обеспечивает отказоустойчивость массива: в случае выхода из строя одного из дисков, данные на другом остаются неповреждёнными. Расплата за надёжность — фактическое сокращение дискового пространства вдвое. Скорость чтения и записи остается на уровне обычного жесткого диска.

RAID4

В массивах RAID4 реализован принцип чётности, объединяющий технологии чередования и зеркалирования. Один из трёх (или из большего числа) дисков задействуется для хранения информации о чётности в виде блоков с контрольными суммами блоков данных, последовательно распределённых на остальных дисках (как в RAID0).

Достоинства этого уровня — отказоустойчивость уровня RAID1 при меньшей избыточности (из скольких бы дисков не состоял массив, под контрольную информацию задействуется лишь один из них). При отказе одного из дисков утраченные данные можно будет восстановить из контрольных блоков, причем, если в составе массива есть резервный диск, реконстукция данных начнется автоматически. Очевидным недостатком, однако, является снижение скорости записи, поскольку информацию о чётности приходится высчитывать при каждой новой записи на диск.

RAID5

Этот уровень аналогичен RAID4, за тем исключением, что блоки с информацией о чётности располагаются не на отдельном диске, а равномерно распределяются по всем дискам массива вместе с блоками данных. Как результат — повышение скорости работы с данными и высокая отказоустойчивость.

Источник

Настройка «RAID»

«RAID» обычно используется на серверах, «мэйнфреймах» («mainframe» – большой универсальный высокопроизводительный отказоустойчивый сервер, используемый для обработки огромного объема пакетных ресурсов с высочайшей рабочей нагрузкой на ввод-вывод данных) и других компьютерных системах, где важно иметь избыточное и защищенное пространство для сохранения данных. «RAID» не часто используется на обычных стационарных настольных компьютерах и ноутбуках, однако многие образцы готовых корпусных компьютеров поставляются с контроллерами «RAID». И при соответствующем желании или возникшей потребности, пользователи могут настроить конфигурацию «RAID 1» с двумя дисками, чтобы обеспечить зеркальное отображение данных на них и добиться гарантированной сохранности информации

И при соответствующем желании или возникшей потребности, пользователи могут настроить конфигурацию «RAID 1» с двумя дисками, чтобы обеспечить зеркальное отображение данных на них и добиться гарантированной сохранности информации.

Для организации собственного «RAID» массива на основе двух, установленных на компьютере, жестких дисков пользователи могут использовать два возможных варианта настройки и последующего управления: «аппаратный RAID» или «программный RAID». При использовании аппаратного метода, «RAID-контроллер», представляющий собой плату расширения или внешне размещенное устройство, выполнит за пользователей всю основную работу с массивом «RAID» и его последующим представлением. Например, если пользователи, обладающие компьютером, укомплектованным аппаратным «RAID-контроллером», настроят два диска для функционирования в конфигурации «RAID 1», то ответственный «RAID-инструментарий» будет отображать два диска массива в пользовательской операционной системе как один жесткий диск. Все основные последующие действия, связанные с зеркалированием данных, разделение и упорядоченное распределение информационных материалов на жесткие диски и другие сопутствующие операции, будут выполнены аппаратным контроллером «RAID». И операционная система, установленная на компьютере и используемая для управления всеми процессами даже не будет обладать сведениями, что на самом деле в качестве запоминающего устройства выступает массив «RAID 1».

Для реализации программного варианта «RAID» не используются аппаратные средства, а полностью задействуются программные компоненты, и вся основная нагрузка по организации «RAID» приходится на операционную систему. Например, пользователи могут создать «программный RAID» при установке операционной системы «Linux» на свой компьютер – ядро «Linux» обладает достаточным инструментарием для создания «RAID» и будет выполнять всю работу без какого-либо специального оборудования. Также можно создать «программный RAID» и в операционной системе «Windows» (предлагаемый «Windows» формат представления жестких дисков не использует традиционную для «RAID» систем уровневую маркировку «0», «1», «5», «10» и т.д., однако заложенные возможности системы позволяют объединять диски в единое пространство, чередовать порционно информацию при записи на разные диски для повышения производительности или зазеркалить данные, дополнительно создавая файлы четности, необходимые для восстановления).

Чтобы полноценно настроить аппаратный «RAID», пользователям необходимо использовать программное обеспечение, управляющее «RAID-контроллером», доступ к которому можно получить из микропрограммы базовой системы ввода-вывода компьютера «BIOS». Предварительно, перед непосредственной настройкой, пользователи должны ознакомиться с документацией установленного аппаратного «RAID-контроллера», чтобы избежать нежелательных или необратимых последствий, способных повлиять на сохранность данных и работоспособностью компьютера в целом.

Что такое RAID и зачем оно нужно?

RAID — это дисковый массив (т.е. комплекс или, если хотите, связка) из нескольких устройств, — жестких дисков. Как я и говорил выше, этот массив служит для повышения надёжности хранения данных и/или для повышения скорости чтения/записи информации (или и то и другое).

Собственно, то чем именно занимается оная связка из дисков, т.е ускорением работы или повышением безопасности данных, — зависит от Вас, а точнее, от выбора текущей конфигурации рейда(ов). Разные типы этих конфигураций как раз и отмечаются разными номерами: 1, 2, 3, 4 и, соответственно, выполняют разные функции.

Рейды ощутимо удобнее и эффективнее использования одного диска в системе. Я бы даже рекомендовал их всем поголовно, не смотря на то, что приходится использовать два (а то и все четыре) устройства вместо одного. Подробнее я писал в статье: «Бутылочное горлышко» в производительности Вашего компьютера

Просто, например, в случае построения 0-вой версии (описание вариаций 0, 1, 2, 3 и пр., — читайте ниже) Вы получите ощутимый прирост производительности. Да и вообще жесткий диск нынче как раз таки узкий канал в быстродействии системы.

Восстановление данных с RAID 5

Рейд массив пятого уровня RAID 5 обеспечивает более высокую степень сохранности данных, по сравнению с RAID 0, RAID 1. Но, не смотря на это преимущество, случаи потери данных не редкость. Чаще всего это связано с выходом из строя двух и более жестких дисков, потерей «служебной» информации о конфигурации рейд массива, некорректных действий пользователя, в результате которых запускаются процессы инициализации, ребилда или скандиска.При исправности всех жестких дисков в рейд массиве, вне зависимости от того, по какому алгоритму осуществляется подсчет контрольной суммы (эти алгоритмы стандартизированы), для успешного восстановления данных RAID 5 необходимо точно знать, а при необходимости и определить, последовательность жестких дисков, а также размер блока. В случаях, когда жесткие диски в рейд массиве выходят из строя из-за неисправности платы контроллера, блока магнитных головок, появление сбойных секторов необходимым условием успешного восстановления данных с RAID 5, состоящего из n дисков, является восстановление работоспособности n-1 дисков. На счету нашей лаборатории не один успешно восстановленный рейд-массив, что обусловлено наличием специализированного программного обеспечения как коммерческого, так и собственного производства для «сборки» рейд массива. А для устранения аппаратных неисправностей винчестеров имеются винчестеры-доноры.

Примеры восстановления RAID массивов | Наши работы

IBM Storwize V3700 LFF (24 HDD)

RAID 5 Dell ST1800MM0168 (10 HDD)

Hitachi Ultrastar C10K600 (24 HDD)

RAID 5 Promise SmartStor NS4300N

RAID 0 SCSI Fujitsu (4 HDD)

RAID 5 Hitachi BTRFS (12 HDD)

RAID 5 WD3000FYYZ (8 HDD)

Synology DS1817+ WD60EFRX (8 HDD)

RAID 6 SSD Intel SSDSA2M160G2C

RAID 5 HP EG1200JEHMC (16 HDD)

RAID 6 Hitachi 7K2000 (24 HDD)

RAID 6 HP DG146ABAB4 (36 HDD)

RAID 6 Hitachi 7K2000 (24 HDD)

RAID 6 Hitachi HDS722020ALA330

IBM EXP400 ST2000NM0023 (14 HDD)

RAID 5 Supermicro Seagate (8 HDD)

Лучшие специалисты по восстановлению данных в Москве

Александр Гуревич

Инженеропыт работы 14 лет

Сергей Пахомов

Инженеропыт работы 18 лет

Константин Сапожников

Главный инженеропыт работы 20 лет

Александр Ткаченко

Инженеропыт работы 16 лет

Вадим Милешкин

Инженеропыт работы 12 лет

Евгений Артемьев

Инженер программист

Юрий Тутушкин

Инженер

Игорь Потавин

Системный инженер

Артем Кораблев

Инженер программист

Мария Мартыненко

Делопроизводитель

Мария Ноздрина

Секретарь

Александр Гордеев

Технический специалист

Николай Санин

Технический директор

Виктор Морозов

Инженер электронщик

Ольга Платонова

Менеджер

Нам доверяют восстановление данных

	«Альфа-Банк» выражает признательность и благодарность сотрудникам лаборатории Сторлаб за отличные результаты, достигнутые в процессе сотрудничества. Все работы были выполнены в строго оговоренные сроки с надлежащим качеством.		«Детский мир» выражает благодарность центру восстановления информации STORELAB и, в частности, сотрудникам Вашей компании за профессионализм в работе и оперативность в исполнении заказываемых работ.
	Уважаемый Николай Алексеевич! Настоящим, Банк «Ренессанс Кредит» выражает компании «Сторлаб» благодарность за качественную и оперативную работу по восстановлению данных с жестких дисков.		«Комус» выражает благодарность за выполненные в полном объеме, в установленные сроки с надлежащим качеством работы по восстановлению данных. Надеемся на дальнейшее плодотворное сотрудничество.
	Филиал ОАО «РЖД» Трансэнерго Московская дирекция по энергообеспечению выражает благодарность коллективу компании «СторЛаб» за оперативное и качественное выполнение работы по восстановлению данных с RAID массива.		Страховая компания «Согласие» выражает благодарность всему коллективу компании «Сторлаб» за оперативное и качественное выполнение работы по восстановлению данных с жесткого диска.

Почему для восстановления данных выбирают нас

Storelab — это крупнейшая лаборатория в Москве. Вас обслуживают инженеры, которые знают и любят свою работу. Мы работаем без предоплат. В любое время с радостью ответим на все ваши вопросы. Звоните круглосуточно: +7 (495) 215-00-24.

Как проводится диагностика

Диагностика бесплатная, занимает примерно 10 — 15 минут. Далее специалист расскажет вам неисправность, стоимость и сроки работ по восстановлению данных. Если у вас нет возможности приехать к нам — Закажите бесплатную доставку.

Как к нам проехать

Работаем ежедневно, находимся в минуте ходьбы от метро Китай-город по адресу Лубянский проезд 15/2, подъезд 4, офис 213 Время работы: по будням с 9:00 до 21:00 в выходные с 9:00 до 19:00. Если вы на машине у нас есть бесплатная парковка.

Остались вопросы? Звоните: +7 (495) 215-00-24

Как создать и настроить RAID массив

Контроллер RAID Рейд массив можно сделать путем подключения нескольких HDD к материнской плате компьютера, поддерживающей данную технологию. Это означает, что у такой материнской платы есть интегрированный контроллер, который, как правило, встраивается в южный мост чипсета. Но, контроллер может быть и внешний, который подключается через PCI или PCI-E разъем. Каждый контроллер, как правило, имеет свое ПО для настройки.

Рейд может быть организован как на аппаратном уровне, так и на программном, последний вариант — наиболее распространен среди домашних ПК. Встроенный в материнку контроллер пользователи не любят за плохую надежность. Кроме того в случае повреждения материнки восстановить данные будет очень проблематично. На программном уровне роль контроллера играет центральный процессор, в случае чего —можно будет преспокойно перенести ваш рейд массив на другой ПК.

Аппаратный

Как же сделать RAID массив? Для этого вам необходимо:

Достать где-то материнскую плату с поддержкой рейда (в случае аппаратного RAID);
Купить минимум два одинаковых винчестера. Лучше, чтобы они были идентичны не только по характеристикам, но и одного производителя и модели, и подключались к мат. плате при помощи одного интерфейса.
Перенесите все данные с ваших HDD на другие носители, иначе в процессе создания рейда они уничтожатся.
Далее, в биосе потребуется включить поддержку RAID, как это сделать в случае с вашим компьютером — подсказать не могу, по причине того, что биосы у всех разные. Обычно этот параметр называется примерно так: «SATA Configuration или Configure SATA as RAID».
Затем перезагрузите ПК и должна будет появиться таблица с более тонкими настройками рейда. Возможно, придется нажать комбинацию клавиш «ctrl+i» во время процедуры «POST», чтобы появилась эта таблица. Для тех, у кого внешний контроллер скорее всего надо будет нажать «F2». В самой таблице жмем «Create Massive» и выбираем необходимый уровень массива.

Программный

Для создания программного RAID ничего включать или отключать в BIOS не придется. Вам, по-сути, даже не нужна поддержка рейда материнской платой. Как уже было упомянуто выше, технология реализовывается за счет центрального процессора ПК и средств самой винды. Ага, вам даже не нужно ставить никакое стороннее ПО. Правда таким способом можно создать разве что RAID первого типа, который «зеркало».

Жмем правой кнопкой по «мой компьютер»—пункт «управление»—«управление дисками». Затем щелкаем по любому из жестких, предназначенных для рейда (диск1 или диск2) и выбираем «Создать зеркальный том». В следующем окне выбираем диск, который будет зеркалом другого винчестера, затем назначаем букву и форматируем итоговый раздел.

В данной утилите зеркальные тома подсвечиваются одним цветом (красным) и обозначены одной буквой. При этом, файлы копируются на оба тома, один раз на один том, и этот же файл копируется на второй том. Примечательно, что в окне «мой компьютер» наш массив будет отображаться как один раздел, второй раздел как бы скрыт, чтобы не «мозолить» глаза, ведь там находятся те же самые файлы-дубли.

Если какой то винчестер выйдет из строя, появится ошибка «Отказавшая избыточность», при этом на втором разделе все останется в сохранности.

Аппаратное восстановление

Это более сложный путь, который под силу лишь опытным пользователям. Поэтому, если вы не причисляете себя к таковым, настоятельно рекомендуем отказаться от него. Дело в том, что в случае допущения малейших ошибок, произойдут фатальные последствия.

В общем виде суть процесса можно описать так:

суть заключатся в том, что имеющийся массив создается заново на другом контроллере. При этом он должен иметь абсолютно идентичную конфигурацию. При этом нельзя использовать ребилд, так как можно окончательно потерять все данные;
при этом следует учитывать и тот факт, что существуют модели контроллеров, которые сразу после создания массива запускают инициализацию. Это приведет к критическим ошибкам;
если все носители исправны, то существует вероятность успеха операции. В противном же случае трудно надеяться на положительный исход;
если данные все же удалось восстановить, но частично. Можно дополнительно поработать с программными средствами, вроде raid recovery for windows или подобных.

В конце отметим, что не стоит иметь дело с такими системами, если вы не имеете набора определенных навыков и знаний. Лучше всего пригласить для этого специалиста, чтобы быть уверенным в конечном результате.

Пять таинственных слов

В основе теории RAID лежат пять основных принципов – пять таинственных слов. Это Массив (Array), Зеркалирование (Mirroring), Дуплекс (Duplexing), Чередование (Striping) и Четность (Parity).

Массивом называют несколько накопителей, которые централизованно настраиваются, форматируются и управляются. Логический массив – это уже более высокий уровень представления, на котором не учитываются физические характеристики системы. Соответственно, логические диски могут по количеству и объему не совпадать с физическими. Но лучше все-таки соблюдать соответствие: физический диск – логический диск. Наконец, для операционной системы вообще весь массив является одним большим диском.

Выводы

На практике чаще всего используют только три вида RAID-массивов. Это RAID 1, RAID 10 и RAID 5.

С точки зрения соотношения стоимость / производительность / отказоустойчивость рекомендуется использовать:

RAID 1 (зеркалирование) для формирования дисковой подсистемы для пользовательских операционных систем.
RAID 10 для данных, имеющих высокие требования к скорости записи и чтения. Например, для хранения баз 1С:Предприятие, почтового сервера, AD.
RAID 5 используют для хранения файловых данных.

Идеальным серверным решением по мнению большинства системных администраторов является сервер с шестью дисками. Два диска «зеркалируют» и на RAID 1 устанавливается операционная система. Четыре оставшихся диска объединяют в RAID 10 для быстрой, безотказной, надежной работы системы.
