Критерии выбора УЗО

При выборе УЗО внимание уделяется нескольким основным параметрам:

тип расцепления. УЗО, которые устанавливаются в квартирах, обладают 2 типами расцепления – А и АС. Приборы с типом А ориентированы на переменный синусоидальный и постоянный пульсирующий ток, возникающий постепенно или увеличивающийся. Приборы АС создаются для переменного синусоидального тока утечки, появляющегося внезапно;
число полюсов. Число полюсов в УЗО определяется напряжением в конкретной сети. Чем выше напряжение, тем больше полюсов должен поддерживать выключатель. Для сетей 220В используются двухполюсные модели, для сетей 330В четырех-полюсные;
ток защиты. Под этим критерием понимается сила тока, пропускаемая УЗО при продолжительном функционировании. Этот показатель равняется или находится на уровень выше по сравнению с УЗО, который предохраняет ту же часть цепи;
отключающий ток. Параметр указывает на ток утечки, которого достаточно для срабатывания выключателя. У данного критерия есть универсальное значение – 30 миллиампер. Оно предотвращает угрозу пожара и применяется на линиях с повышенной нагрузкой;
время отключения. Критерий определяет период, который разделяет момент возникновения утечки и момент срабатывания УЗО. Согласно нормам, допустимый период реагирования составляет 0,3 сек. У лучших выключателей скорость отключения увеличена до 0,02 сек.;
температурный режим. Стандартные УЗО ориентированы на работу при температуре от -3 до +35 градусов. Производители выпускают специальные морозоустойчивые модели, которые эксплуатируются при условиях до -20 градусов.

Видео — На что обратить внимание при покупке УЗО

При покупке УЗО учитывается тип помещения, в которую устанавливается прибор. Для комнат с большим количеством влаги требуются высокочувствительные устройства, которые реагируют на 10 миллиампер. Для остальных комнат подходят приборы на 30 миллиампер. Цена на устройства дифференциально отключения зависит от тока утечки и количества полюсов.

Источник

Выбор ВДТ по номинальному току

Такие известные производители, как ABB и Шнайдер Электрик, выпускают модульные УЗО, которые устанавливаются на дин-рейку, с номинальными токами на 16, 25, 40, 63 А. Номинальный ток УЗО показывает величину тока, которую УЗО может пропускать сколько угодно долго. Вот исходя из этой линейки номинальных токов, и следует выбирать УЗО для электрощита в квартиру или частный дом.

Важно знать, что УЗО не имеет защиты от сверхтоков (токи короткого замыкания, перегруз) и поэтому его следует всегда защищать автоматическим выключателем, номинальный ток которого меньше или равен номинальному току УЗО – это по правилам. Но я подбираю УЗО по-другому, строго на ступень выше автомата. Объясню почему, автомат, как известно пропускает ток до 1,13 от I ном

бесконечно долго, а в интервале от 1,13-1,45 I ном. в тчение 1 часа. Предположим выбрали мы автомат на 25А и УЗО тоже на 25А. В итоге, в течение целого часа УЗО, которое рассчитано на 25А будет пропускать ток величиной 25*1,45=36А, что будет с УЗО в этом случае я не знаю, но думается, что УЗО на 25А с высокой вероятностью сгорит

Объясню почему, автомат, как известно пропускает ток до 1,13 от I ном. бесконечно долго, а в интервале от 1,13-1,45 I ном. в тчение 1 часа. Предположим выбрали мы автомат на 25А и УЗО тоже на 25А. В итоге, в течение целого часа УЗО, которое рассчитано на 25А будет пропускать ток величиной 25*1,45=36А, что будет с УЗО в этом случае я не знаю, но думается, что УЗО на 25А с высокой вероятностью сгорит.

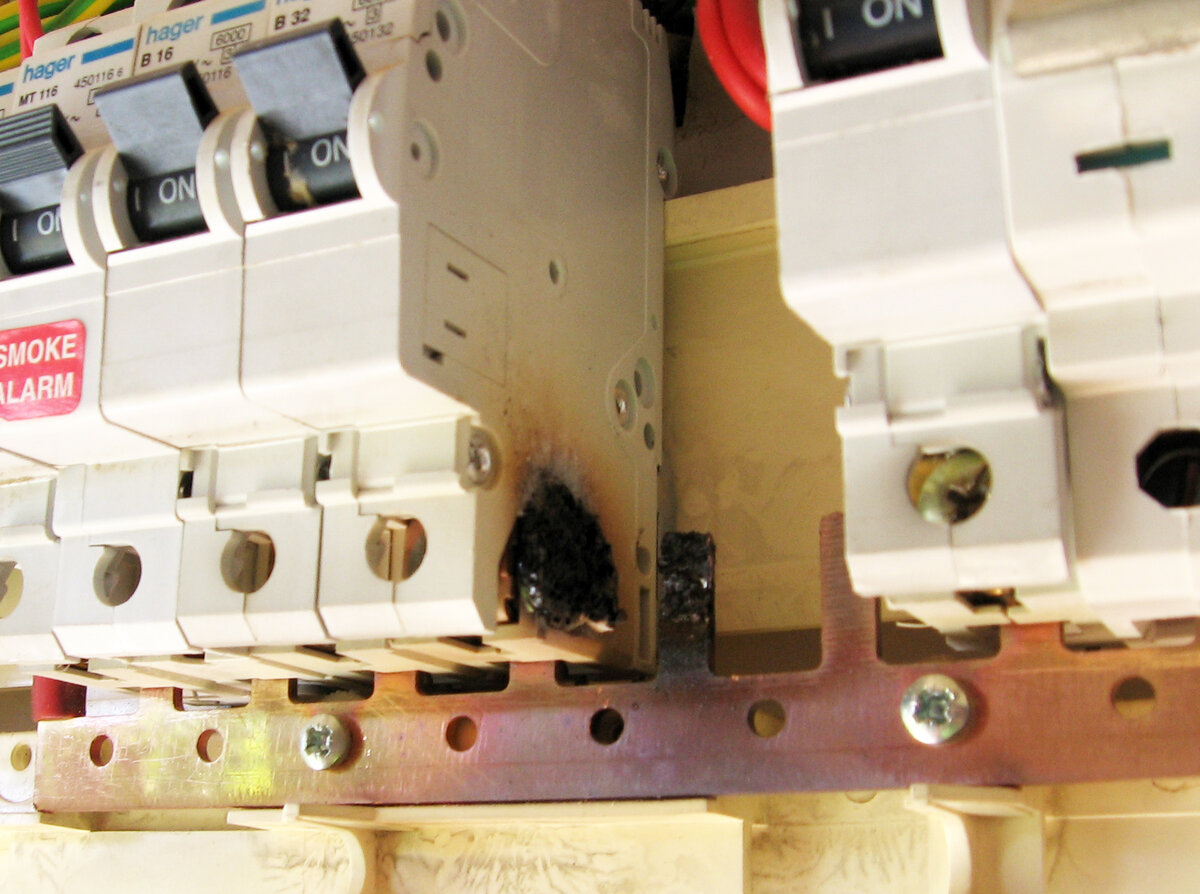

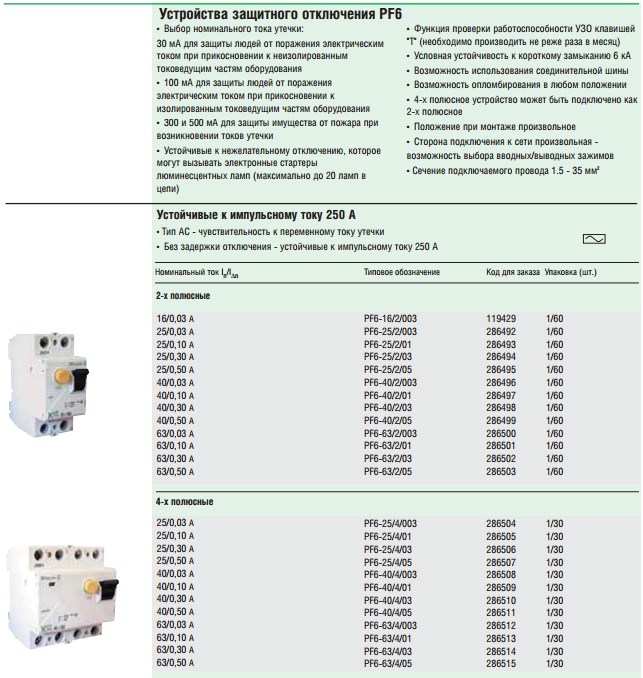

Номинальный ток УЗО указан на его лицевой части.

Встречаются УЗО на номинальные токи и 32А, и 50А, но это китайские УЗО, серьезные бренды, такие как ABB, Шнайдер Электрик или Легранд, УЗО такого номинала не выпускают.

Ответы на 5 часто задаваемых вопроса:

Нужна ли установка УЗО в домах, где выполнено защитное заземление?

При замыкании фазового проводника на «землю» электричество будет «стекать» в обход нулевого провода. Металлические корпуса электроприборов при этом могут оказаться под напряжением и не причинят опасности пока сопротивление человека много выше чем «земли». Однако такой прибор будет таить в себе опасность и если существенной перегрузки не будет, то автоматический выключатель не сработает. При неконтролируемой утечки энергии возникает опасность нагрева и пожара. Применение диф реле обезопасит от данных случаев.

Можно ли вместо автомата до счетчика и УЗО после него установить один дифавтомат после счетчика?

Да. Также можно поставить автоматический выключатель после счетчика при обязательной установке разъединителя (рубильника и т.п. – требования ПУЭ) до счетчика.

Имеется два диф реле последовательно включенные в цепь. При срабатывание защиты ближней к потребителю, отключается вся группа нагрузок. Какое устройство защиты следует убрать из проводки?

Достаточно применить диф реле с селективностью (часто маркируется буквой S) для группы потребителей. Последовательное включение диф реле регламентируется требованиями ПУЭ 7.1.73.

Необходимо ли устанавливать УЗО на ввод для деревянного частного дома? Ведь дом достаточно «изолирован»?

Частные дома часто имеют ввод от воздушной линии через протяженный кабель. При небольшом значении потребления не происходит защитного отключения автоматами и не обеспечивается быстрое выключение. Кроме того по Техническому циркуляру №31.2012 установка диф защиты является обязательной противопожарной мерой.

Защитит ли диф реле в случае обрыва нулевого провода?

При отсутствии тока утечки срабатывание защиты не произойдет, но при его появлении произойдет отключение. Таким образом даже при отгорании нуля защитит от утечки. От самого факта обрыва нулевого провода диф реле не защищает. Это замечание справедливо для электромеханической защиты, для электронной, требующей для нормальной работы и нуль и фазу, появляется опасное состояние, когда защищаемая нагрузка может привести к электроудару. Поэтому применять электронный тип не рекомендуется.

Как правильно выбрать УЗО по параметрам

Выбор УЗО необходимо осуществлять, обращая внимание на его номинальный и дифференциальный ток срабатывания. Номинальный — это ток, на который рассчитана работа силовых контактов

В случае его повышения они могут выйти из строя. Дифференциальный — это ток срабатывания устройства защитного отключения, то есть утечка

Номинальный — это ток, на который рассчитана работа силовых контактов. В случае его повышения они могут выйти из строя. Дифференциальный — это ток срабатывания устройства защитного отключения, то есть утечка.

Перед тем как выбрать УЗО, полезно узнать его цену, качество и производительность и сопоставить эти три параметра. Так как подобрать УЗО по мощности и качеству непрофессионалу может быть нелегко, специалисты советуют составить таблицу параметров понравившихся устройств и по ней выбрать прибор с наилучшими характеристиками.

Номинальный ток

При подборе по номинальному току нужно знать, что прибор всегда ставится последовательно с автоматическим выключателем для защиты силовых контактов от перегрузки и короткого замыкания. При возникновении того или другого устройство не срабатывает, так как не предназначено для этого. Поэтому его необходимо защищать автоматом.

Следующее, на что стоит обратить внимание: номинальный ток должен как минимум совпадать с заявленным для автомата, а лучше быть выше на 1 ступень

Дифференциальный ток

Здесь нужно запомнить две важные вещи:

В целях электробезопасности всегда выбирается дифференциальный ток срабатывания либо 10 мА, либо 30 мА. Например, на один электроприемник можно поставить УЗО на 10 мА. На входе в дом прибор с таким значением может срабатывать слишком часто, так как у электропроводки в квартире есть свои пределы утечки.
Все остальные УЗО, у которых дифференциальный ток выше 30 мА, используются в противопожарных целях. Но при установке на входе УЗО на 100 мА последовательно с ним должно быть установлено УЗО на 30 мА в целях электробезопасности. В таком случае целесообразно будет устанавливать на входе селективное УЗО, чтобы оно срабатывало с небольшой выдержкой времени и давало возможность действовать устройству с меньшим номинальным током.

Тип изделия

По форме токовой утечки все данные устройства классифицируются по 3 типам:

Прибор типа «АС». Это устройство является распространенным из-за более доступной цены. Срабатывает только при появлении синусоидальной утечки тока.
Устройство типа «А». Рассчитано на срабатывание при мгновенном или постепенном появлении избыточного тока, который имеет переменную синусоидальную и пульсирующую постоянную форму. Это самый востребованный тип, но отличается повышенной стоимостью из-за способности контролировать как постоянный, так и переменный поток.
Устройство типа «В». Чаще всего используется для защиты промышленных помещений. Помимо срабатывания на синусоидальную и пульсирующую форму, реагирует еще и на выпрямленную форму постоянной утечки.

Кроме этих основных трех видов, существует еще 2:

Селективное устройство типа «S». Отключается не сразу, а через заданный промежуток времени.
Тип «G». По принципу такой же, как и предыдущий, но там выдержка времени на отключение немного меньше.

Конструкция

По конструкции различают 2 вида УЗО:

электронный — работающий от внешней сети;
электромеханический — не зависящий от сети, для его функционирования питание не нужно.

Производитель

Не менее важным критерием является выбор по производителю. Вопрос о том, какой фирмы УЗО лучше подобрать, необходимо решать самому покупателю. Рекомендуются следующие варианты:

Legrand;
ABB;
AEG;
Siemens;
Schneider Electric;
DEKraft.

Среди бюджетных моделей наиболее высокое качество у компании Астро-УЗО и ДЭК.

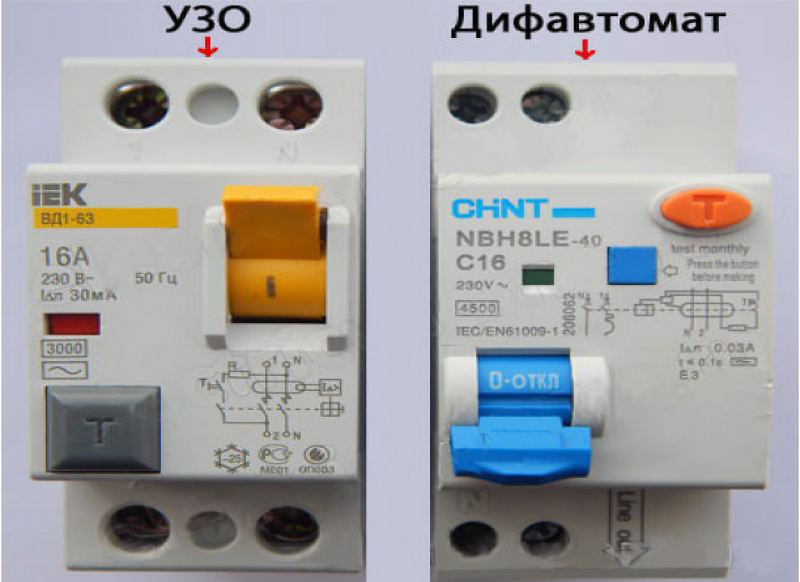

Чем отличается УЗО от дифавтомата

УЗИП — что это такое, описание и схемы подключения в частном доме

Что такое дифференциальный автомат?

Что такое УЗО — назначение, принцип действия, маркировка и виды

Как выбрать генератор для загородного дома или дачи, ТОП моделей

Схема подключения УЗО и автоматов в щитке

Выбор УЗО по уставке тока утечки и номинальному току

Уставка тока утечки — главная характеристика устройства. Это минимальная величина утечки тока, вызывающая срабатывание аппарата. По этому параметру УЗО делятся на два вида.

К первому виду относятся устройства, защищающие от поражения электротоком:

6 мА. Американский и европейский стандарт. У нас не применяются, поскольку требовательны к качеству проводки;
10 мА. Через них подключаются розетки и электроприемники в помещениях с повышенной влажностью (ванные, бассейны, бани, сауны);
30 мА. Для розеток и приборов в сухих помещениях.

Ко 2-му типу относятся противопожарные УЗО, имеют меньшую чувствительность:

100 мА;
300 мА;
500 мА;
1000 мА.

В электрической цепи всегда присутствуют нормальные утечки (дефекты в изоляции, места соединений и пр.) и они тем выше, чем больше длина цепи. Потому нет смысла ставить УЗО чувствительностью 10 или 30 мА, к примеру, на вводе в здание — оно постоянно будет срабатывать.

Сеть объекта разбивают на группы и в каждую устанавливают УЗО с требуемой чувствительностью. На вводе в здание устанавливают устройство с меньшей чувствительностью и задержкой срабатывания (об этом ниже) — для подстраховки.

Другая важная характеристика, как у всех электроприборов вообще, — номинальный ток. Зависит от нагрузки, включаемой в цепь.

Дело в том, что при относительно небольших перегрузках, обычные бытовые автоматические выключатели класса В отключаются далеко не сразу. Время их срабатывания может достигать 60 мин, когда нагреется биметаллическая пластина теплового расцепителя.

Если УЗО рассчитано на тот же номинальный ток, оно в течение этого времени будет работать с перегрузкой, что приведет к выходу из строя.

Рекомендуется выбирать УЗО с номинальным током на ступень выше, чем у защищающего данную группу автоматического выключателя.

Тестируем узо тип а и ас разница срабатывания

Думаю, в общих чертах всем понятно, какие бывают УЗО по типу срабатывания и в чем разница между устройствами AC и A. Теперь я бы хотел провести небольшое тестирование между этими двумя типами УЗО, чтобы наглядно показать какой тип, на что будет реагировать.

Чтобы спровоцировать работу устройства защитного отключения создадим утечку постоянного пульсирующего тока и посмотрим, как сработают или не сработают наши устройства.

Как создать синусоидальный ток утечки и проверить УЗО в домашних условиях мы уже рассматривали в одной из статей на данном сайте. Источником постоянного пульсирующего тока утечки будет обычный выпрямительный диод, которой установлен практически в каждой электронной технике.

Я купил диод марки 1n5408 и соберу схему с помощью, которой создам пульсирующий ток утечки. На вход диода мы подаем переменное напряжение (синусоидальной формы), а на выходе уже снимаем постоянное пульсирующие. Форма кривой будет иметь вид в виде полуволн синусоиды не изменяющий свое направление. В зависимости от полярности подключения диода (прямое или обратное) через узо будет протекать пульсирующий ток в разных направлениях.

Собираем схему питание – диод – лампочка. Чтобы убедиться в правильности срабатывания меняем полярность диода.

Первым проверим электромеханическое узо типа А марки hager которое как раз таки должно чувствовать такую утечку. Создаем утечку через него с помощью диода и лампочки. Как видим узо сработало.

Чтобы быть уверенным в надежности срабатывания поменяем полярность диода. Как видим, и в этом случае защитное устройство hager справилась с поставленной задачей.

Вторым в нашем эксперименте будет также узо фирмы hager но уже типа АС, которое в теории не должно вообще чувствовать пульсирующий ток утечки. Но на практике оказалось все совсем наоборот и узо хагер типа АС также почувствовало утечки и отключилось.

Причем данный тип УЗО сработал при разных полярностях диода. На первый взгляд может показаться, что между узо тип а и ас разница отсутствует, но на самом деле это не так.

То что в моем случае УЗО хагер типа АС отключилось в обоих вариантах полярности диода говорит наверное о его хорошем качестве (это не реклама). И это совсем не означает, что узо любой другой марки типа АС также отключится. Возможно тот же хагер с типом АС но другого номинала уже не почувствует пульсирующий ток утечки. Поэтому не нужно пренебрегать устройствами типа А.

Третьим в нашем эксперименте будет электромеханическое узо фирмы IEK. Собираем нашу схему так, чтобы через узо появилась утечка. Как видно из фото защитное устройство IEK не чувствует утечку пульсирующего тока.

То что узо IEK не отключилось не говорит о том, что оно дефектное или плохого качества. Все дело в том, что данное устройство типа АС, о чем свидетельствует маркировка. Теперь я надеюсь вам понятно в разница между узо типа а и ас. Попробуем поменять полярность подключения диода. Как видно в этом варианте узо сработало.

Подключение УЗО и автоматических выключателей

Если электропотребители в доме или квартире разделены на несколько групп, каждая из которых защищена собственным автоматическим выключателем, то с целью экономии средств можно устанавливать одно УЗО на 2 – 3 таких группы. Сегодня организовать подключение таким образом можно практически в любой бытовой сети: среди современных УЗО с уставкой диф. тока 30 мА имеются модели, рассчитанные на довольно высокие номинальные токи — до 100 А.

Подбирая УЗО для группы автоматов, следует учитывать номинальный ток не только вышестоящего автомата, но и нижестоящих. Поясним на примерах.

Пример 1

Схема к примеру 1

Напомним, что в общем случае рекомендуется устанавливать УЗО с номинальным током, на одну ступень превосходящим номинальный ток выше установленного автомата. Но в данном случае, как видно, каждое из двух УЗО по номинальному току не превосходит, а наоборот уступает вводному автомату: его номинальный ток составляет 50 А, тогда как номинальный ток каждого из УЗО — только 40 А.

Тем не менее, выключатели диф. тока надёжно защищены от перегрузки: суммарный номинальный ток подключённых к каждому из них автоматов составляет всего 32 А (2х16 А), что на 20% меньше номинального тока УЗО в 40 А.

Пример 2

Следующая схема является не столь надёжной:

Схема к примеру 2

Номинальный ток 1-го УЗО составляет 25 А и вводный автомат с номинальным током 40 А его не защищает. Но перегрузка этому прибору не грозит, так как проходящий по нему ток не может превышать 22 А (к УЗО подключены автоматы на 6 и 16 А). А вот 2-е УЗО, рассчитанное на номинальный ток в 40 А, может перегореть: подключёнными к нему автоматами оно не защищается, так как их суммарный номинальный ток составляет 58 А (3х16 + 10), а вводным автоматом защищается, так сказать, впритык.

Если будет иметь место перегрузка, то до срабатывания вводного автомата через УЗО №2 будет протекать ток выше номинального, вследствие чего оно может выйти из строя. Рекомендуется либо установить УЗО с более высоким номинальным током (следующая ступень — 50 А), либо защитить его дополнительным автоматом с номинальным током на ступень ниже (32 А).

Пример 3

А вот эта схема однозначно является неверной:

Схема к примеру 3

Оба УЗО с номинальным током 40 А не защищаются ни вышестоящим автоматом (50 А), ни нижестоящими (суммарные номинальные токи составляют 57 и 48 А).

Оптимальный вариант подключения УЗО

Если имеется несколько УЗО со своей группой автоматов каждое, то очень важно не смешивать провода от разных групп. Для каждой группы лучше предусмотреть свою нулевую шину — при подключении всех потребителей на общую нулевую шину возможны ложные срабатывания УЗО. Подключение с отдельными шинами отображено на следующей схеме

Также здесь показано подключение селективного УЗО

Подключение с отдельными шинами отображено на следующей схеме. Также здесь показано подключение селективного УЗО.

Схема подключения УЗО

Красным цветом обозначена фаза (L), синим — нулевой проводник (N), жёлто-зелёным — заземление (РЕ).

Как видно, селективное УЗО с уставкой тока утечки 300 мА (поз. 3) подстраховывает УЗО 7 и 14 с уставкой тока утечки 30 мА и одновременно защищает цепи освещения (автоматы поз. 5, 6, 12). Защищать осветительную проводку УЗО с уставкой диф. тока 30 мА не имеет смысла, так как здесь вероятность поражения электротоком практически равна нулю.

Подразумевается, что дифференциальный автомат 13 обслуживает выделенную линию, предназначенную для подключения, например, компьютера или стиральной машины, поэтому нулевой проводник от него проложен прямо к нагрузке, а не к нулевой шине.

Дополнительные нулевые шины обозначены поз. 11 и 18. К первой подключены группы розеток 2, 3, 4 и от неё прокладывается провод к УЗО 7; ко второй — группы розеток 5, 6, 7, сама же шина подключается к УЗО 14.

Заметим, что данная схема имеет тот же недостаток, что и приведённая в примере №2: номинальный ток вводного автомата (поз. 1) является таким же, как и УЗО поз.7 и 14 — 40 А, в то время как суммарный номинальный ток подключённых к каждому из этих УЗО автоматов составляет 3х16 = 48 А. Для большей надёжности следовало бы установить УЗО, рассчитанное на более высокий номинальный ток.

При подключении УЗО на группу автоматов выявить место утечки достаточно просто. К примеру, сработало УЗО поз. 7. Нужно отключить автоматы поз. 8, 9 и 10, затем включить УЗО и по одному включать упомянутые автоматы. Как только будет включён автомат цепи с утечкой, УЗО тут же отключится.

От того, правильно ли вы выбрали и установили УЗО, зависит, сумеет ли оно спасти вашу жизнь в случае внештатной ситуации. Поэтому к данному вопросу следует подходить со всей обстоятельностью. Изложенные в нашей статье рекомендации помогут избежать ошибок, которые могли бы стать фатальными.

Рейтинг электрических автоматов по надежности

Пользовательский рейтинг автоматических выключателей по качеству и надежности включает несколько приборов.

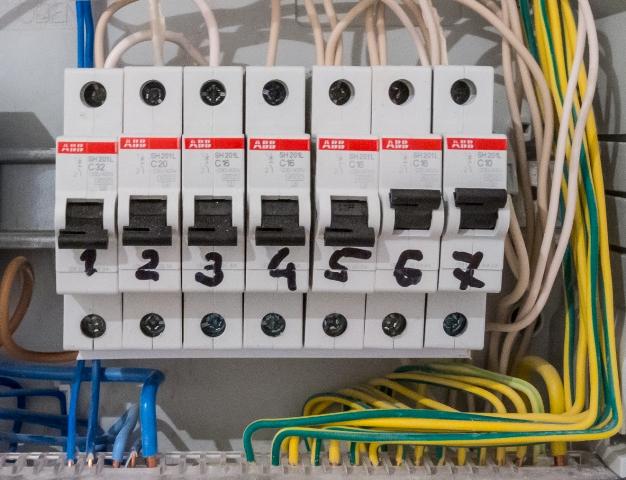

1 место — SH201L B16 от АВВ

SH201L B16 от АВВ

Согласно отзывам потребителей, лучше выбирать электрические автоматы фирмы АВВ. Однополюсный прибор рассчитан на номинальную мощность 16 А, переменный тип напряжения. Номинальная отключающая способность – 4,5 кА.

Плюсы:

совместим с электромагнитными и тепловыми рассеивателями;
номинальное напряжение 230 В;
качественная сборка;
крепится на DIN-рейку.

Минусы:

высокая стоимость;
одноразовые пазы.

2 место – Power Break II от General Electric

Power Break II от General Electric

Американские воздушные автоматы рассчитаны на длительную эксплуатацию. Среднеквадратичное значение составляет 200 тыс. А, номинальное напряжение – до 240 В.

Плюсы:

наличие изоляции;
сила тока 200-4000 А;
удобная ручка.

Минусы:

предназначены только для комбинированных шин;
проблематично приобрести оффлайн.

3 место – серия «КПРО» от Контактор

КПРО от Контактор

Российские модели данной серии можно взять для бытовых нужд. Они поддерживают силу тока до 100 А, ставятся в корпусах, закрываются кожухами.

Плюсы:

наличие регулировки защиты;
сертификация Таможенного Союза;
диапазон силы тока 16-100 А.

Минусы: небольшое количество моделей в линейке, контакты не утоплены в корпусе.

Схемы подключения ВДТ

Питание (электричество) можно подавать, как на нижние, так и на верхние контакты УЗО – это утверждение относится ко всем ведущим производителям электромеханических УЗО.

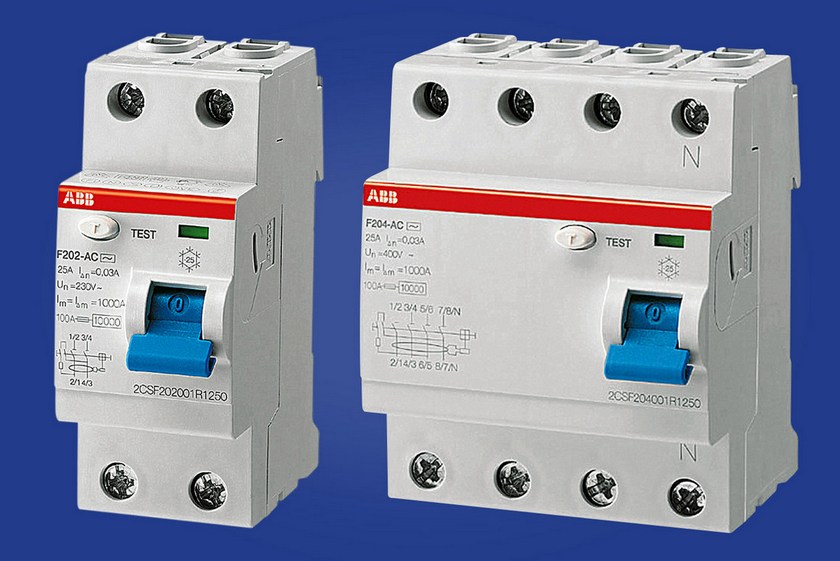

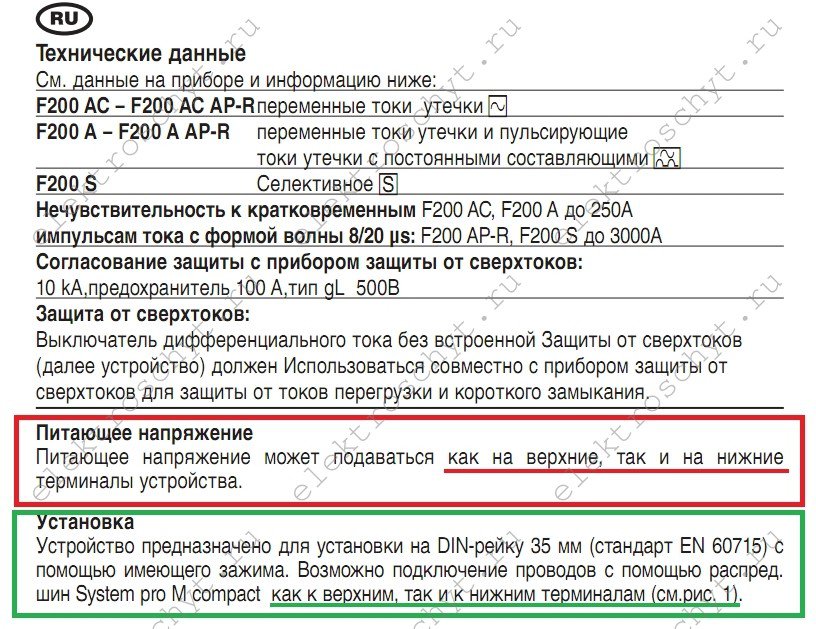

Пример из инструкции для УЗО ABB F200

Я разделяю схемы подключения УЗО на 2 вида:

1. Это стандартная схема подключения, одно УЗО один автомат. Помним, что УЗО выбирается с номинальным током на ступень выше, чем автомат? Если автомат у нас на кабельной линии 25А, то УЗО следует выбрать на 40А. Ниже показан пример схемы подключения УЗО для электроплиты (варочной поверхности).

Но, если у нас квартира или частный дом, где кабельных линий штук 20-30, то щиток у нас по первой схеме подключения будет огромных размеров, да и стоимость его выйдет, как бюджетная иномарка)). Поэтому производителями допускается установка одного УЗО на группу автоматов. Т.е. одно УЗО на несколько автоматов

Но здесь важно соблюдать следующее правило, сумма номинальных токов автоматов не должна превышать номинальный ток УЗО. Если у нас УЗО на три автомата, например автомат 6 А (освещение) + 16 А (розетки в комнате)+16 А (кондиционер) = 38 А

В этом случае мы может выбрать УЗО на 40 А. Но не стоит «навешивать» на УЗО более 5 автоматов, т.к. любая линия имеет естественные утечки тока (соединения кабелей, сопротивления контактов автоматов, розетки и т.д.) в итоге получите сумму утечек, которая превышает ток отключения УЗО, и оно у вас будет периодически срабатывать без видимой на то причины. Или если установить перед УЗО автомат с меньшим номинальным током, то можно “цеплять” к УЗО автоматы, не задумываясь об их номинальных токах, но, конечно, помним, что более 5-ти автоматов подсоединять к УЗО не следует, т.к. сумма естественных утечек тока в кабелях и приборах будет высока, и близка к уставке УЗО. Что приведет к ложным срабатываниям. Из данной схемы видно, что сумма номинальных токов отходящих автоматов 16+16+16=48 А, а УЗО у нас на 40А, но перед УЗО у нас стоит автомат на 25А и в этом случае УЗО у нас защищено от сверхтоков. Данная схема позаимствована из статьи, где я менял автоматы и УЗО в квартирном щитке.

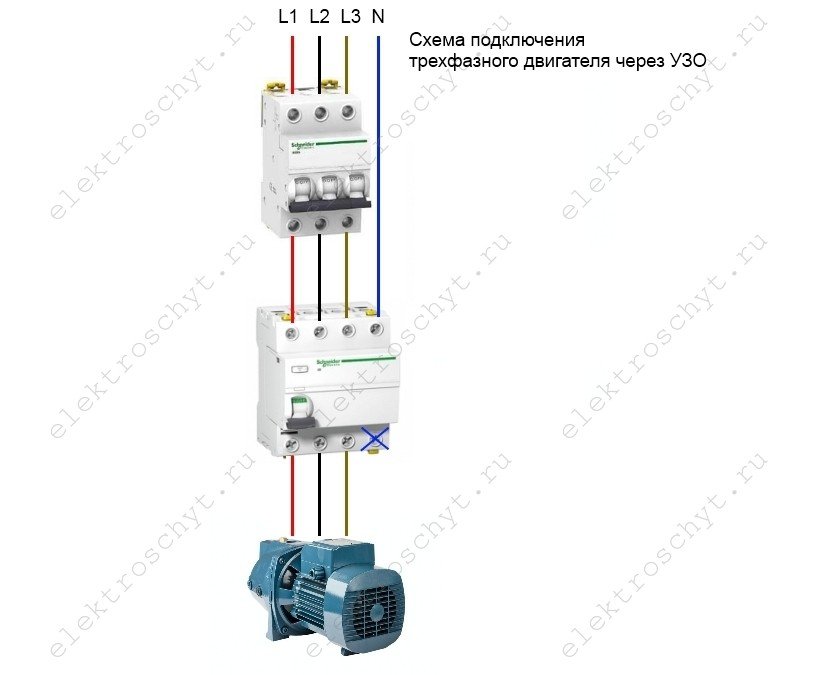

Схема подключения трехфазного электродвигателя

Собственно ничего сложного в этом нет, для корректной работы трехфазного УЗО нулевой проводник мы подключаем на нулевую клемму УЗО со стороны питания, а со стороны двигателя она остается пустая.

УЗО следует проверять не реже, чем 1 раз в месяц. Делается это достаточно просто, достаточно нажать на кнопку “ТЕСТ”, которая есть на любом УЗО.

УЗО обязано отключиться, делать это следует при снятой нагрузке, когда выключены телевизоры, компьютеры, стиральная машинка и т.д., чтобы лишний раз не “дергать” чувствительное оборудование”.

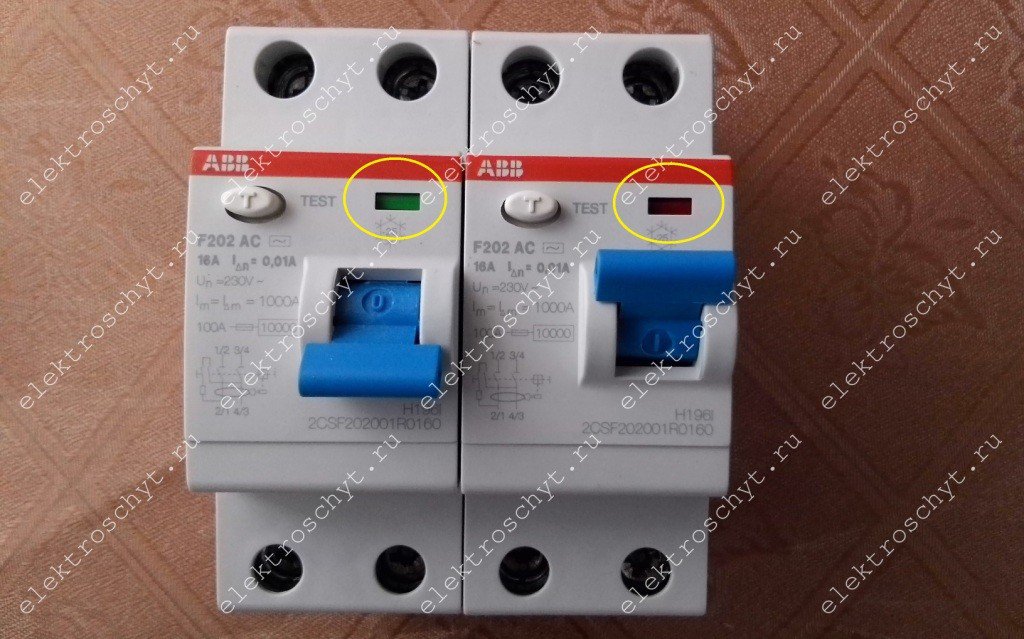

Мне нравятся УЗО АББ, у которых как и у выключателей АББ серии S200, есть индикация включенного (красный цвет) или отключенного (зеленый цвет) положения.

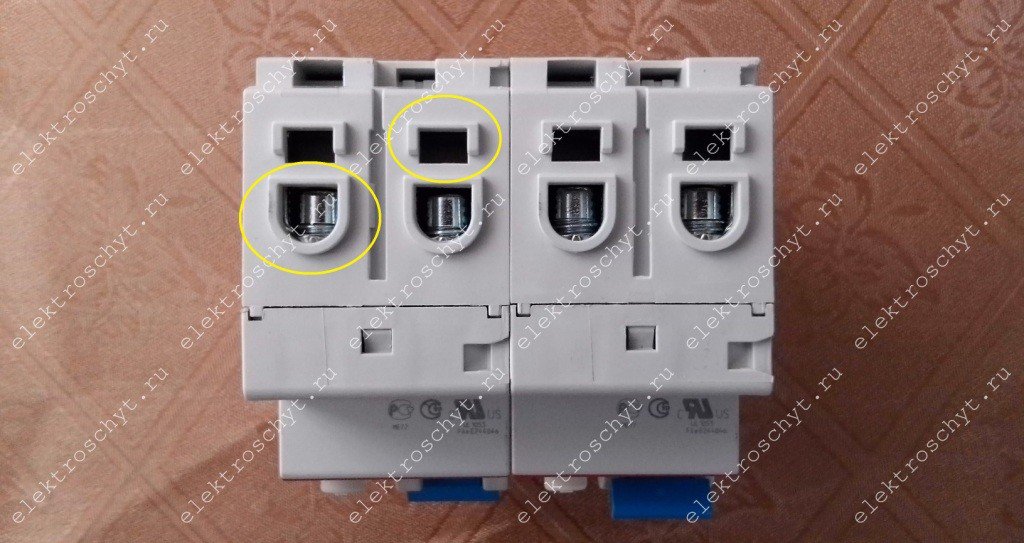

Также, как у выключателей ABB S200, есть по два контакта на каждом полюсе сверху и снизу.

Спасибо за внимание

if (w.opera == «») {
d.addEventListener(«DOMContentLoaded», f, false);
} else { f(); }
})(window, document, «_top100q»);

Первый параметр диф защиты – рабочий ток.

Номинальный ряд диф реле имеет такой же ряд как у автоматических выключателей (автоматов) – первая колонка в Таблице 1. Ток выбирается по мощности нагрузки и для однофазной сети указан во второй колонке таблицы. Диф реле наиболее дорогие устройства в электросети и поэтому значение для автомата выбирают меньшее.

Номинал автомата, А	Мощность потребителя, кВт
1	1,1
2	2,3
3	3,4
6	6,8
10	11,4
16	18,2
20	22,8
25	28,5
32	36,5
40	45,6
50	57
63	71,8

ТАБЛИЦА 1. Выбор номинала по мощности.

Еще 2 нюанса о выборе рабочего тока автомата и УЗО.

Рис.1. Класс двухполюсного автомата на лицевой стороне (в красном овале).

Автоматы имеют дополнительную маркировку класса в виде латинской буквы (Рисунок 1). Она означает, как быстро автомат разомкнет цепь нагрузки при превышении потребления. Через автомат при перегрузке проходит много электричества. Превышение тока приводит к выходу строя дифреле при том, что автомат работает неограниченно долго при небольшой перегрузке.
Проводка рассчитывается на потребляемый ток нагрузки (Таблица 2).

Пример 1: Как подобрать УЗО по мощности для водонагревателя (бойлера) мощностью 2 кВт? Сечение жил должно быть 1.5 кв.мм. Автомат выбираем по таблице 1 из стандартного ряда в большую сторону – 2 А. Диф реле должно иметь номинальное значение рабочего тока в 3 А.

Как выбрать на 380 В? Номинал автомата можно упрощенно посчитать как в два раза больший чем мощность нагрузки. Для нашего водонагревателя – 2кВт х 2 = 4 А.

Сечение жилы, кв.мм.	Ток, А	Мощность, кВт
1,5	19	4,1
2,5	27	5,9
4	38	8,3
6	46	10,1
10	70	15,4
16	85	18,7
25	115	25,3
35	135	29,7
50	175	38,5
70	215	47,3
95	260	57,2
120	300	66,0

ТАБЛИЦА 2. Максимальный ток и мощность при сечении кабеля.

Что делать, если потребление нескольких нагрузок очень большое? Требуется дополнить 3 нагрузки с потреблением 16А каждая дифференциальным реле. Очевидный путь заключается в выборе номинала 50 А (округление в большую сторону от значения 3х16 = 48 А). Такие диф реле встречаются, но чаще китайского производства и с неважным качеством. Для ряда европейских фирм максимальный ряд ограничен в 25-30А. Каждую нагрузку необходимо защитить отдельным защитным устройством.

Что выбрать: дифавтомат или УЗО

Выбор варианта установки приборов в электрический щиток в частном доме зависит от того, собирается ли щиток с нуля или выполняется ремонт ранее смонтированной электрической линии.

Сколько УЗО устанавливать? Достаточно одного на квартиру. Если оно уже установлено, то практичнее и дешевле докупить необходимое количество выключателей.

В случае монтажа линии с нуля проще ставить в новый щиток дифавтомат. Он работает как ВДТ и подключенные к нему автоматы.

Основные отличия

Чем отличается узо от дифавтомата:

Место в электрическом щитке. АВДТ – небольшой прибор и занимает мало места.

ВДТ и автоматы занимают больше места, поскольку для их монтажа нужен как минимум один дополнительный модуль.

В любом случае размер щитка должен подбираться в соответствии со всем необходимым оборудованием. Когда какие-то комплектующие не помещаются, щиток нужно заменить.

Стоимость. Поскольку дифавтомат – это сложный прибор, он стоит дороже, чем прибор защитного отключения и комплект автоматов на него.

Сложность монтажа. Для установки устройства защитного отключения и нескольких автоматов нужно выполнить перемычку для подачи фазы и нулевую шину. Выполняется подключение УЗО к однофазной сети с заземлением.

Дифавтомат в щиток монтируется гораздо проще и быстрее – на входные контакты подается ноль и фаза, проводники подключают к выходным контактам.

Поиск неисправности. При возникновении неполадок по утечке в случае комбинированной работы срабатывает УЗО, а при коротком замыкании включаются автоматы. Когда используется АВДТ, то при его срабатывании труднее определить причину – к выключению приводит любая неполадка в системе. В более дорогих моделях дифавтомов предусмотрены индикаторы проблемы.

Принцип работы. Приборы защитного отключения не имеют защиты от перегрузки. Аппарат сгорит, если ток в электрической цепи превысит предельное значение, указанное на лицевой стороне корпуса. Принцип работы УЗО направлен на защиту людей и электропроводки.

Качество и поломки. В случае поломки или окончания срока эксплуатации АВДТ его необходимо будет заменить. При работе ВДТ и выключателей замене подлежит только то устройство, которое вышло из строя или у него закончился гарантийный срок службы.

В настоящее время многие производители выпускают качественное электрооборудование, поэтому и срок службы аппаратов, и их качество сопоставимы и не уступают друг другу.

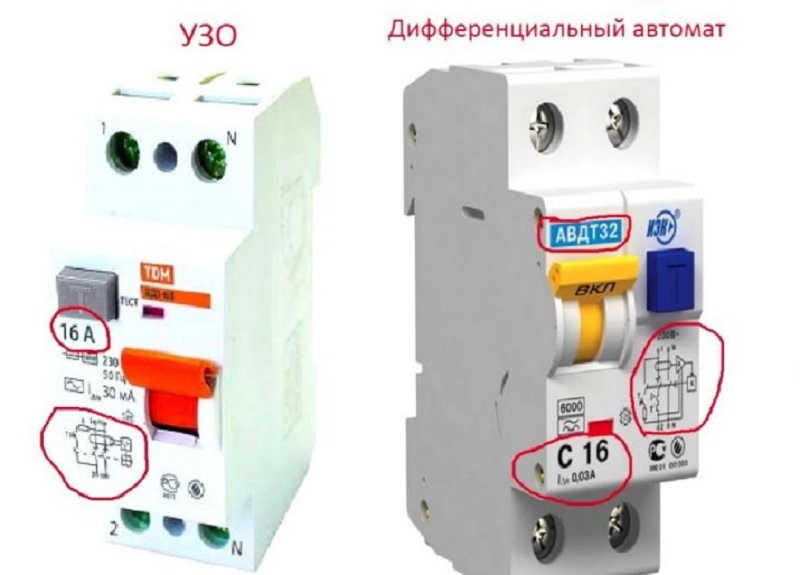

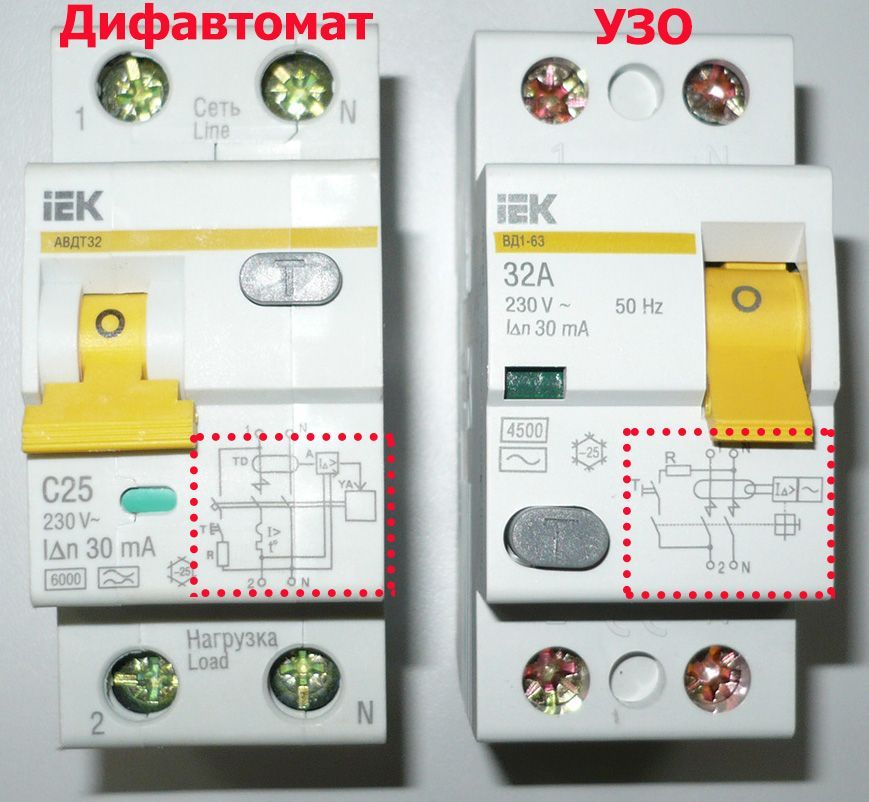

Внешние отличия УЗО от дифавтомата

В чем разница между приборами:

Визуальные отличия. Отличить два прибора можно по соответствующим надписям на корпусе. Обычно там расположена либо аббревиатура, либо его полное наименование. Также можно ориентироваться на кнопку «Тест» — в устройстве защитного отключения ее разместили слева, а в дифавтомате – справа.

Маркировка. На приборах ВДТ указывают величину номинального тока в амперах. Например, «25 А». На устройствах АВДТ показана время-токовая характеристика, обозначается она буквами D, С или В, за которыми идет число. Этот показатель определяет, при каком токе и через сколько времени отключится устройство.

Схема подключения. На приборах защитного отключения показана схема подключения к дифференциальному трансформатору, на дифавтоматах также указывается схема подключения к дифтрансформатору, но через обмотку расцепителя.

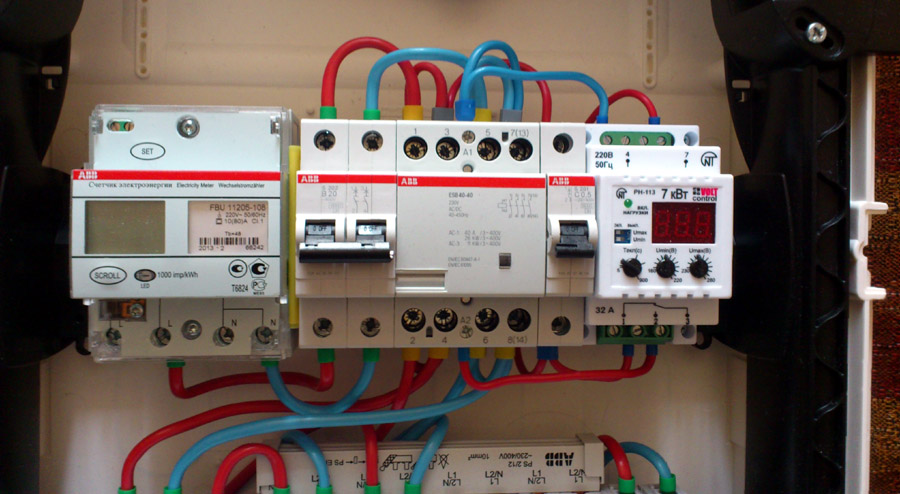

Схема подключения УЗО в однофазной сети представлена ниже.
