Оптический sfp: что это такое и как его выбрать?

Что такое разъем SC?

Разъем SC был разработан в середине 1980-х годов. Это один из первых разъемов, появившихся на рынке после появления керамических сердечников. С пружинным керамическим кольцом на конце двухтактного соединения SC иногда называют «квадратным соединителем». Тогда это стало популярным с более низкими производственными затратами. Благодаря своим превосходным характеристикам, он занимает более 10 лет в области оптического волокна, и только ST конкурирует с ним. Сегодня это по-прежнему второй по распространенности разъем для приложений, поддерживающих поляризацию. SC очень подходит для приложений передачи данных и телекоммуникаций, включая двухточечные и пассивные оптические сети.

Рисунок 2: Разъем SC

Как выбрать трансивер SFP

Чтобы выбрать приемопередатчик SFP, мы должны учитывать несколько аспектов, иначе мы можем не получить максимальную отдачу от его производительности, и даже напрямую он может даже работать неправильно

Поэтому мы должны обратить особое внимание на следующее

Скорость

Следует иметь в виду одну очень важную вещь: поставщики сетевого оборудования предлагают свои собственные версии приемопередатчиков SFP, а это означает, что у вас будет множество вариантов. В этом аспекте одной из самых важных вещей, которые мы должны сделать, является классификация между SFP, SFP+ и QSFP/QSFP+. Как мы увидим ниже, эти номенклатуры тесно связаны со скоростью:

SFP: они обеспечивают скорость 1Gbps Full Duplex, то есть являются типичными гигабитными сетями. Эти типы портов широко используются управляемыми коммутаторами и даже управляемыми коммутаторами, предназначенными для небольших офисов.
SFP+: Обеспечивают скорость 10Gbps Full Duplex, то есть являются типичными сетями 10G. Эти порты находятся на подъеме из-за мультигигабитных сетей со стандартом NBASE-T, таким образом, мы сможем соединить несколько коммутаторов через SFP+, чтобы не было узких мест или чрезмерного превышения подписки.
QSFP28: обеспечивает скорость 25 Гбит/с в полнодуплексном режиме, этот тип приемопередатчика предназначен для центров обработки данных и малых и средних компаний.
QSFP+: Обеспечивает скорость 40 Гбит/с Full Duplex, они ориентированы на центры обработки данных и средние и крупные компании.
QSFP28: они самые быстрые, они обеспечивают скорость 100 Гбит/с в полнодуплексном режиме.

Перед покупкой приемопередатчика SFP мы должны знать, какой тип SFP использует коммутатор или маршрутизатор, чтобы они имели одинаковую скорость. Как правило, коммутаторы, которые поддерживают SFP+ (например), также поддерживают SFP, однако мы должны посмотреть на это в технических характеристиках, чтобы убедиться на 100%, но нет особого смысла использовать SFP, когда порт поддерживает SFP+, потому что логически скорость, которую мы достигнем, будет равна скорости SFP, которая составляет 1 Гбит/с вместо 10 Гбит/с.

Тип оптоволокна для использования

В трансиверах SFP обычно используется одномодовое или многомодовое оптическое волокно, в зависимости от трансивера нам придется использовать одно или другое. Чтобы узнать, какой из них нам следует использовать, нам нужно перейти к техническим характеристикам конкретного трансивера SFP. Обычно используется многомодовое оптоволокно (многомодовое), потому что оно дешевле, если только вам не нужно прокладывать оптоволоконный кабель на несколько километров, в этом случае вам придется использовать одномодовое оптоволокно, потому что у нас будет большее расстояние.

Разъем в обоих случаях всегда будет дуплексным LC, у нас будет два кабеля, один для отправки данных, а другой для приема данных. Всю эту информацию можно найти в технических характеристиках, далее у вас есть скриншот двух трансиверов от производителя D-Link, конкретно DEM-431XT и DEM-432XT, оба SFP+ поэтому мы можем получить скорость 10Gbps Full- Дуплекс:

Поэтому мы должны смотреть не только на скорость, но и на то, одномодовое оно или многомодовое, и даже на размер волокон, которые также определены в листе технических характеристик.

SFP к порту RJ-45

Сегодня существуют приемопередатчики SFP и SFP+, которые преобразуют сигнал в порт RJ-45 для подключения сетевого кабеля Ethernet. Давайте представим, что у нас есть коммутатор с 2 портами 10GBASE-T и двумя другими портами SFP+, но мы хотим подключить сервер NAS к одному из этих портов SFP+. У нас есть два варианта: мы покупаем карту SFP+ для NAS, два трансивера SFP+ и оптоволокно или покупаем трансивер RJ-45 и подключаем обычный сетевой кабель Cat 7 или Cat 8. Эти типы устройств действительно полезны для таких сценариев, когда у нас недостаточно портов 10GBASE-T, которые нам нужны.

В этих случаях нам просто нужно убедиться в скорости, тип волокна не имеет значения, потому что оптоволокно на самом деле не будет использоваться. Если мы покупаем SFP, то мы должны иметь в виду, что у нас будет сеть Gigabit Ethernet, а если мы покупаем SFP+, мы должны иметь в виду, что у нас будет высокоскоростная 10-гигабитная сеть, поэтому оборудование также должно поддерживать (они должна быть сеть 10G).

1. DDM, DOM, RGD — Какие функции они представляют?

DDM, DOM и RGD часто встречаются в именах оптических SFP, что путают пользователей. Фактически, DDM (Digital Diagnostics Monitoring) — это технология, которая позволяет пользователям в реальном времени отслеживать параметры в модулях SFP, такие как входная мощность, выходная мощность и температура. DOM (digital optical monitoring) похож на DDM, позволяя пользователям контролировать параметры оптических SFP. RGD означает, что SFP — это модуль повышенной прочности, который хорошо подходит для промышленных сетевых приложений, таких как автоматизация производства, подстанции и интеллектуальные транспортные системы.

Расстояния и оптические бюджеты для SFP+ и XFP 10G

В этом случае цифры немного отличаются в меньшую сторону. С этим связаны довольно частые случаи в практике операторов связи, когда в оптическую линию устанавливают трансивер 10G и связь не работает, хотя на скорости 1G все было просто замечательно.

Ниже в таблице приведены самые распространенные значения.

Не стоит забывать, что на разных расстояниях передача осуществляется на различных длинах волн. На небольших дистанциях предпочтение отдается свету с длиной волны 1310 нанометров, а “дальнобойные” трансиверы используют 1550 нм. Поэтому, строгой линейной зависимости в обоих случаях не наблюдается.

Виды модулей

Модули SFP могут быть оптическими или медными. Рассмотрим их отдельно.

Оптические модули SFP

Эти модули используются для установления соединения маршрутизатора или коммутатора с оптоволоконной сетью. Этот тип связи отличается высоким уровнем безопасности (даже от несанкционированного доступа), а также обеспечивает высокую скорость соединения по сравнению с другими типами связи. В основном, оптические модули SFP используются для подключения устройства к коммутаторам или маршрутизаторам более высокого уровня в сетевой иерархии, так называемым восходящим соединениям.

Медные модули SFP

Этот тип модуля используется как преобразователь порта SFP в медный разъем RJ-45. Чаще всего медные порты используются для установления прямой связи с оконечным сетевым устройством, таким как персональный компьютер или ноутбук.

Модуль SFP или оптический трансивер

В этой статье я продолжу обзор устройств, которые используются на оптических линиях. Мы уже рассмотрели медиаконвертеры, а сегодня наш герой — SFP модуль. Аббревиатура расшифровывается как «Small Form-factor Pluggable». Техническое наименование — оптический трансивер (от английского Transceiver) или приёмо-передающее устройство. Внешне — это узкий компактный продолговатый предмет, размерами немногим больше флешки. С одной стороны у него оптический порт (одно- или двухволоконный), а с другой — разъем, которым он вставляется в SFP порт коммутатора или маршрутизатора. Выглядит этот порт вот так:

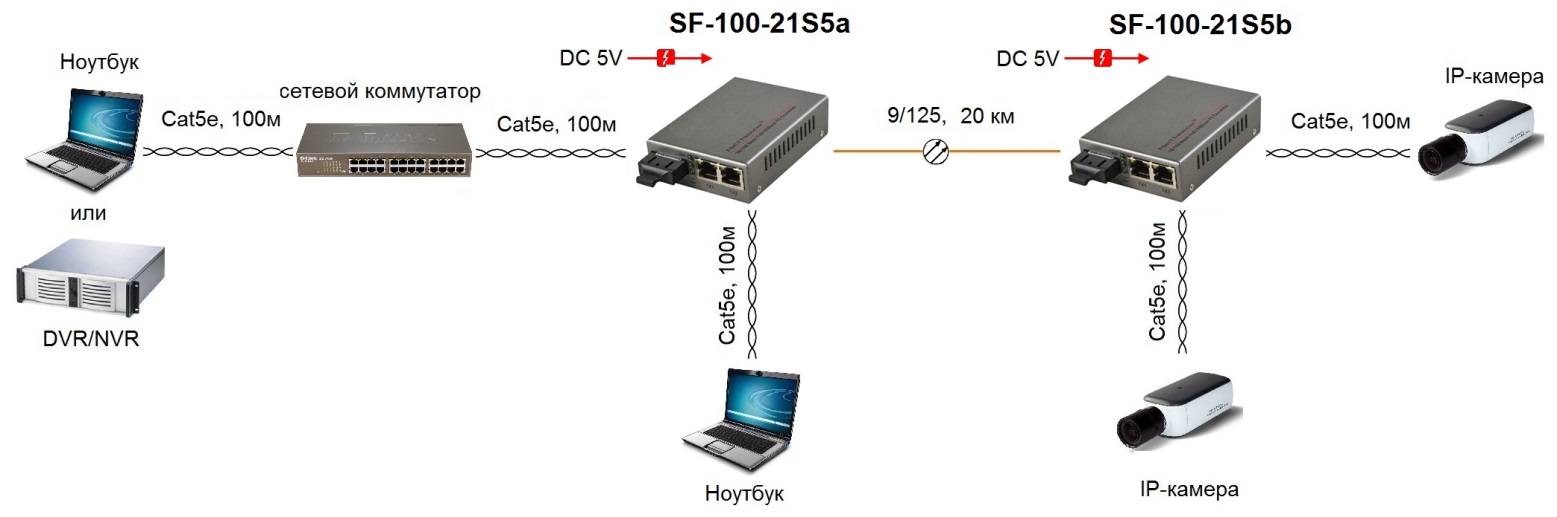

Основное назначение модуля SFP — преобразование сигнала из электрического в оптический и обратно для передачи по ВОЛС. По своей роли — это тот же медиаконвертер, только значительно более компактный и не требующий дополнительного блока питания.

В отличие от медика, оптические трансиверы являются технически более продвинутыми устройствами. Они выпускаются под более широкий спектр оптических линий по длине, параметрам и используемым волокнам. К тому же, многие фирменные модули (Cisco, например, или Juniper) отображают параметры сигнала и позволяют вести мониторинг оптоволоконной линии. А вот у более дешевых экземпляров типа Opticin, Giganet, Newnets или недорогих безымянных китайских поделках эта возможность отсутствует.

Что такое трансивер SFP

Компания Трансивер SFP стенды для Подключаемый приемопередатчик малого форм-фактора , он также известен как просто «SFP» или «Mini-GBIC». Модули SFP позволяют нам соединять между собой различные устройства, использующие порты SFP, они обычно используются для соединения коммутаторов или маршрутизаторов друг с другом через одномодовое или многомодовое оптоволокно, также существуют приемопередатчики SFP для «преобразования» этого типа порта в RJ. -45 порт для использования обычного и текущего сетевого кабеля Ethernet.

Этот тип модулей SFP становится удобным мостовым устройством для использования в небольших помещениях и позволяет максимально использовать порты SFP, имеющиеся в оборудовании. Среди характеристик этого типа приемопередатчиков мы имеем:

Они совместимы с медными и оптоволоконными средами, хотя обычно используется оптоволокно, либо в одномодовом, либо в многомодовом режиме, в зависимости от наших потребностей.
Их можно использовать как в сетях 1000BASE-T (Gigabit Ethernet), так и в сетях 10GBASE-T (10Gigabit).
Они поддерживают горячую замену, что позволяет сетевым инженерам создавать или обмениваться соединениями между сетями на лету, нет необходимости выключать компьютеры, чтобы удалить SFP, хотя, конечно, мы не рекомендуем, чтобы сетевой трафик проходил здесь, потому что мы произвести разрыв соединения.

Приемопередатчики SFP обеспечивают двунаправленное перемещение данных со стороной передачи (Tx) и стороной приема (Rx). Для Ethernet-соединений эти приемопередатчики упрощают соединение сетевых коммутаторов, обеспечивая быстрое медное подключение без необходимости настройки дополнительных сетевых устройств или оборудования. Кроме того, они также могут поддерживать такие стандарты, как SONET, Fibre Channel, GB Ethernet и пассивные оптические сети (PON).

На предыдущем фото видно, что у нас есть два оптоволоконных входа, одно из этих волокон будет на прием, а другое на передачу, очень важно разместить волокна в правильном положении, иначе связь работать не будет. Эти типы приемопередатчиков SFP являются наиболее распространенными, поэтому мы должны учитывать характеристики самого приемопередатчика и то, поддерживает ли он одномодовое или многомодовое оптоволокно

Далее мы собираемся показать вам, как выбрать трансивер в зависимости от ваших потребностей.

Принцип работы SFP модулей

Оптические модули SFP состоят из нескольких основных компонентов:

Передатчик (Tx) — лазерный;
Приемник (Rx) — широкополосный фотоприемник;
Оптический разъем (ы;
Печатная плата;
Карта EEPROM;
Контактные следы;
Металлический корпус;
Механизм фиксации.

Устройство модуля SFP.

Получая информацию от переключателя в виде электрических сигналов, приемопередатчик преобразует ее в оптический сигнал, который излучается лазером. И наоборот, оптический сигнал, принимаемый фотодиодом, преобразуется в электрический. Таким образом, в современных волоконно-оптических линиях связи информация проходит через съемный оптический приемопередатчик.

Одной из основных характеристик оптических модулей является оптический бюджет трансивера, от которого зависит максимальная дальность передачи. Оптический бюджет зависит от чувствительности приемника и мощности лазерного излучения; легко рассчитать по формуле:

AR = Pmin-Smax,

где AR — оптический бюджет, Pmin — минимальная выходная мощность передатчика, Smax — максимальное значение чувствительности фотоприемника. Чем выше значения Pmin и Smax, тем больше оптический бюджет, а это означает, что больше дальность действия этого трансивера. Этот параметр чрезвычайно важен при выборе трансиверов для систем уплотнения или на большие расстояния.

Техника безопасности при работе с активным оптическим оборудованием

Оптические модули — активное оборудование, они потребляют электроэнергию и выделяют тепло. Это следует учитывать при подключении оборудования к электросети. Также коммутатор, заполненный мощными модулями под завязку может потребовать дополнительного охлаждения.

Если в здании, где вы работаете, установлено активное сетевое оборудование, удостоверьтесь что, подлежащее тестированию оптоволокно отсоединено от него.
Обеспечьте надежную связь между работниками, тестирующими оптоволокно – это необходимо для координации действий и обеспечения должной безопасности.

Не стоит забывать, что в оптические модули встроены лазеры, и с ними необходимо соблюдать некоторую технику безопасности. Конечно в большинстве случаев никакой угрозы они не предоставляют в силу слабой мощности, но бывали случаи, дальнобойные мощные 10GE модули могут вполне выжечь сетчатку глаза или оставить ожог, если использовать палец в качестве аттенюатора. У нас используются Рамановские усилители (Raman amplifiers) – об этом предупреждает знак на оптическом кроссе. Мощность – 1 Вт, очень серьёзная цифра для лазера. При попадании на сетчатку – травма обеспечена, на бумагу и подобный материал – возгорание.

– Для защиты глаз используйте специальные защитные очки с покрытием, блокирующим проходящее по оптоволокну излучение светодиодов и лазеров, которые используются в оптических трансиверах. Лазеры класса 1 не могут повредить глаза, поскольку обладают невысокой мощностью, однако лазеры более высоких класов уже достаточно опасны для глаз.

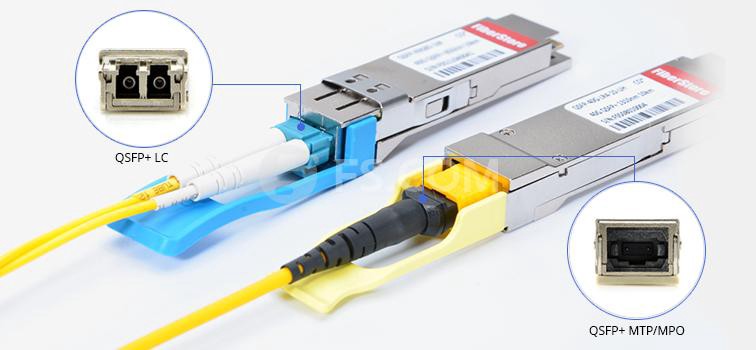

Какие разъемы используются в модулях SFP и SFP+

Первое, что стоит отметить. В современных модулях SFP, SFP+, XFP и других вообще не используются круглые коннекторы: ни FC, ни ST. Не думайте, что производители оборудования думают о вашем комфорте, просто эти коннекторы имеют металлический корпус и крайне неудобны при производстве трансиверов.

Задумываясь о покупке модуля SFP, вам придется выбирать между пластиковыми квадратными LC и SC. Конечно, только в том случае, когда возможность выбора существует.

Чаще всего ее просто нет. Если трансивер для передачи данных использует два волокна, то разъем будет LC и никаких других вариантов сейчас не предусмотрено.

Для примера, слева на фото вы видите такой модуль SFP. Габаритные размеры SFP просто не позволяют разместить два SC, они не умещаются в ширину корпуса.

Выбор типа оптического коннектора для трансиверов SFP возможет, если вы хотите приобрести модуль по технологии WDM, работающий по одному оптическому волокну. В этом случае он может быть оборудован как SC, так и LC разъемом.

В случае решения SFP для работы на скорости 1 Гигабит, мы рекомендуем SC. Причина кроется в гораздо большей распространенности таких модулей. У каждой компании, занимающейся поставками SFP на российский рынок, такие модули есть в наличии. LC придется еще поискать, они не всегда бывают на складах.

В случае решения SFP+ на скорости 10 Гигабит, выбирать не придется. Так исторически сложилось, что все такие модули сразу компонуются разъемами LC. Никаких объективных причин этому нет, просто все привыкли именно к такой формуле: “SFP+ WDM = LC”.

За характерный внешний вид у некоторых сетевиков такие модули получили прозвище “Кутузов”. По фото справа не сложно догадаться, почему.

Что такое оптический SFP?

Оптический SFP – также известный как form-factor pluggable или mini GBIC(gigabit interface converter), представляет собой компактный оптический модуль с горячей заменой, который широко используется как для телекоммуникационных приложений, так и для передачи данных. Его порт SFP принимает оба оптические модули и медные кабели. Вот почему он разработан и поддерживается многими поставщиками сетевых компонентов. Оптический SFP не стандартизирован каким-либо официальным органом по стандартизации, а определяется соглашением с несколькими источниками (MSA). Оптический SFP также поддерживает SONET, Gigabit Ethernet, Fibre Channel и другие стандарты связи. Кроме того, SFP заменил GBIC в большинстве приложений из-за своего небольшого размера.

Что такое SFP (SFP+) модули?

SFP (SFP+) модуль представляет собой миниатюрный узел в металлическом корпусе, с одной стороны имеющий контакты для подсоединения к главному устройству (маршрутизатору, коммутатору), а с другой — разъемы для подсоединения оптического кабеля (реже — витой пары), которые до использования закрыты пластиковой заглушкой.

SFP
и SFP+
модули были разработаны в качестве ответа на разнообразие видов оптических кабелей. Вместо того, чтобы создавать линейки коммутаторов, маршрутизаторов и т. д., оснащенных различными сочетаниями разъемов для оптических кабелей разных типов, производители добавляют в устройства порты, а вернее сказать — пустые слоты, «шахты» под SFP-модули. Администратору сети остается только подобрать правильный тип оптического трансивера и вставить его в слот, создав таким образом оптический (или медный) порт нужного стандарта.

Большинство видов SFP и
SFP+ имеют практически одинаковый форм-фактор: идентичные размеры, похожую конструкцию, материал корпуса у обоих типов — металл.

Это позволяет сделать слоты для них универсальными. Большинство устоявшихся производителей сетевого оборудования на сегодняшний день в своих устройствах размещают порты формата
SFP+, и предусматривают обратную совместимость, так что в эти слоты чаще всего можно вставлять модули формата SFP.
При этом, конечно, SFP трансивер будет работать согласно своим параметрам, а не характеристикам SFP+. Но нужно уточнять, есть ли такая возможность, например, в устройствах MikroTik зачастую поддерживается только SFP+.

Обратная манипуляция — вставить модуль SFP+ в разъем для SFP — невозможна.

Наличие порта для SFP-модулей в концевых маршрутизаторах или коммутаторах позволяет:

подключить сегмент локальной сети, удаленный на расстояние более 100 м, максимальных для медного кабеля, оптическим кабелем без применения промежуточных усилителей;
подключиться к провайдеру оптического интернета без использования абонентского PON-модема;
при необходимости осуществлять «горячую» замену сбойных модулей — они все ее поддерживают;
при необходимости увеличивать пропускную способность канала или его дальность путем использования более «скоростного» кабеля и соответствующих модулей.

Размер разъема стандартного SFP-модуля по габаритам соответствует разъему RJ45, что позволяет в устройстве размером в один юнит (1U) разместить до 48 SFP-разъемов. Большинство производителей в профессиональных устройствах размещают один, два или четыре SFP-разъема, иногда совмещенных попарно с разъемами RJ45 (комбо-порты) для большей универсальности. В последнем случае, одновременная работа обоих портов не допускается, работает тот, который был задействован первым.

Оптические модули являются активным оптоволоконным оборудованием — они потребляют электроэнергию и выделяют тепло. Это нужно учитывать, если вы собираетесь использовать
под SFP модули
в коммутаторе/маршрутизаторе большое количество слотов.

Большинство современных модулей поддерживают функцию цифрового контроля качества связи — DDM, Digital Diagnostics Monitoring, или DOM, Digital Optics Monitoring, позволяющие диагностировать повреждения кабеля и сбои модулей.
Определить, есть ли такая поддержка часто можно уже по маркировке трансивера — в ней присутствует буква d.

Что такое оптический SFP?

Отличия от других форм-факторов

Приемопередатчики форм-фактора SFP заменяют подключаемый приемопередатчик GBIC промышленного стандарта. Изначально трансиверы SFP в профессиональной среде назывались miniGBIC. Основным преимуществом перед аналогичными модулями GBIC является небольшой размер и, как следствие, небольшая занимаемая площадь на передней панели сетевого устройства. В результате со временем SFP вытеснили GBIC, поскольку это было основано на возможности создания активных сетевых устройств с высокой плотностью портов. В настоящее время это самый компактный форм-фактор, обеспечивающий максимальную плотность портов на передней панели устройства. Благодаря этому качеству форм-фактор SFP был разработан в виде SFP + (10G), SFP28 (25G), SFP DD (100G).

Почему FS.COM является одним из лучших поставщиков оптических SFP?

FS.COM предоставляет комплексное решение оптического SFP для сетей Ethernet и хранения. Все FS SFP модули имеют гарантированное качество и 100% тестирование с помощью FS.COM интеллектуальной системы контроля качества и испытательного стенда, чтобы гарантировать их высокую совместимость.

Связанные статьи: Как проверить мощность оптического сигнала SFP модуля? и Понимание 10GBASE-T SFP+ с интерфейсом RJ45

#оптический модуль #ОПтический трансивер #оптическая сеть #сетевое оборудование

#FSмодуль #FSтрансивер #SFP #SFPмодуль #SFPтрансивер

Источник：https://community.fs.com/ru/blog/sfp-module-what-is-it-and-how-to-choose-it.html

Подключение SFP модулей

Все современные трансиверы SFP поддерживают «горячее» подключение, это значит, что трансивер можно устанавливать в порт работающего коммутатора без необходимости предварительно выключать сетевое оборудование. Для установки SFP модуля:

Вставьте модуль в порт;
С небольшим усилием толкайте его вперёд;
В момент стыковки контактной группы появится небольшое усилие.
В конце раздастся щелчок механизма фиксации – модуль установлен.

Через несколько секунд после установки, SFP модуль станет доступен в системе управления сетевого устройства.

Никогда не заглядывайте в оптические разъёмы модуля установленного в оборудование, лазер может нанести вред зрению!

После успешной инициализации трансивера, необходимо подключить его к линии передачи. Для этого необходимо:

Снять заглушку с оптического разъема трансивера;
Подключить оптический (-кие) коннекторы патч-кора к разъему.

Заглушку оптического разъёма лучше всего снимать в последний момент, непосредственно перед подключением. Это позволит минимизировать возможное попадание пыли внутрь оптического разъёма трансивера. Внимательное отношение к оптическим соединениям позволит облегчить запуска каналов и оборудования, а так же это способствует длительной и надёжной работе.

Для извлечения модуля из порта, необходимо отключить оптические патч-корды и потянуть рычаг толкателя. После чего аккуратно вытянуть модуль из порта и установить заглушку оптического порта.

Хранить трансиверы необходимо с установленной заглушкой в специальном блистере, либо антистатическом пакете в условиях, описанных в технической документации. Обычно, температура хранения составляет -40…+85°С, при влажности от 0 до 95% без конденсата. Такой способ хранения убережёт модули от загрязнений и возможных механических повреждений или электростатических разрядов.

Другие соображения

Важным соображением при выборе правильного приемопередатчика SFP является то, что мы должны быть очень бдительными, если столкнемся с ситуацией, когда старые и новые сетевые устройства перемешаны. В этом аспекте необходимо учитывать, что большинство SFP-модулей принимают оптоволоконные разъемы LC, но это не всегда верно во всех случаях.

С другой стороны, нельзя забывать, что они также являются электронными компонентами, поэтому чувствительны к условиям окружающей среды. В этом аспекте мы должны убедиться, что наш трансивер поддерживает давление, влажность и температуру места, которое будет размещено. Это можно полностью проверить в листе технических характеристик.

Перед покупкой нашего трансивера SFP мы должны проверить совместимость между провайдерами, чтобы мы могли без проблем использовать все наше сетевое оборудование. Хотя обычно все всегда используют стандарты, поэтому у нас не должно возникнуть особых проблем при их использовании, но лучше ознакомиться с ними перед покупкой.

Кратко о том, что такое оптический бюджет

Внутри каждого модуля SFP находится лазер, который излучает свет определенной мощности. Свет проходит сквозь оптическое волокно и, конечно, теряет свою мощность.

На другой стороне линии находится приемник, и его возможности по детектированию сигнала ограничены, слишком слабый сигнал он определить просто не может.

Оптический бюджет SFP трансивера – это разница между мощностью передатчика и той минимальной мощностью, на которой возможен прием сигнала.

Эта величина измеряется в децибелах. Часто ее указывают в описании трансивера или пишут на этикетке. Даже если она не указано явно, то ее можно легко вычислить самостоятельно. Возьмите спецификацию модуля и найдите значения в таблице, как это сделано на картинке слева.

В нашем случае, минимальная гарантированная мощность лазера равна -1 дБм. Чувствительность приемника имеет значение -22дБм. Отнимаем одно от другого и получим 21 дБ – это оптический бюджет этого SFP модуля.

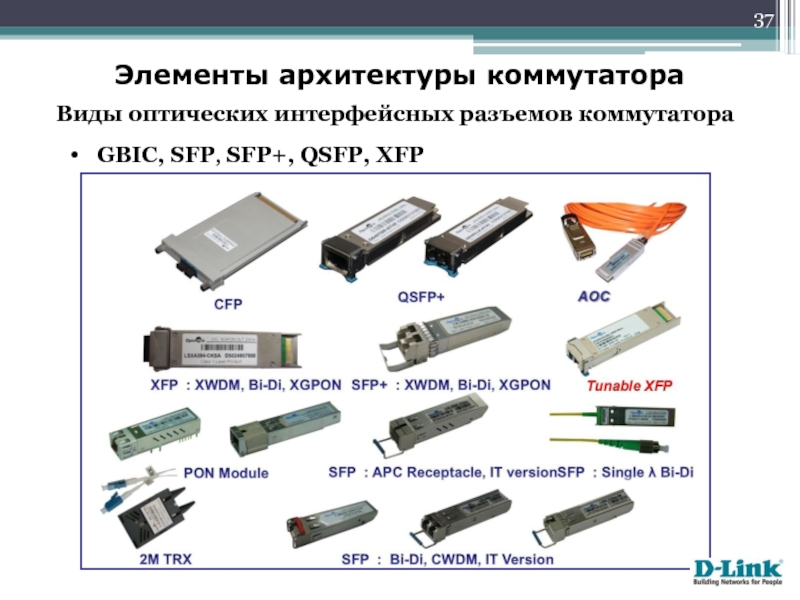

Типы SFP модулей

Оптические трансиверы различаются:

— по скорости передачи информации Стандарт SFP регламентирует скорость передачи информации 100 Мб/с и 1 Гб/с (1000base lx, lc, t). Так же есть расширенные стандарты SFP+(СФП плюс) и XFP со скоростью 10 Гб/с.

В природе существует ещё один тип — CFP передающий данные на 100 Гб/с, но в массовый сегмент пока такие не поступают.

— по используемому разъёму (connector type) На сегодняшний день в продаже встречаются только одноволоконные трансиверы с разъёмами SC:

А так же одно- и двухволоконные с разъёмами LC:

— по количеству используемых волокон различают одноволоконные, использующие для приёма (Tx) и передачи (Rx) одно волокно, и двухволоконные, где приём идёт по одному волокну, а передача — по другому. Одноволоконный модуль для работы использует технологию спектрального уплотнения каналов WDM, для чего имеет встроенный мультиплексор. На маркировочной наклейке имеется соответствующая пометка.

— по типу используемых волокон На сегодняшний день для передачи сигналов используется два типа — одномодовые SM и многомодовые MM . Модуль SFP может работать только с одних из них. Универсальных устройств нет.

— по центральной длине световой волны По центральной длине волны передаётся наибольшая мощность сигнала. Длина волны измеряется в НаноМетрах — нм. Самые распространённые значения для одномодовых СФП модулей — 1310 нм и 1550 нм, а для многомодовых — 850 нм и 1310 нм. Этот параметр также указывается на маркировочной наклейке.

По оптическому бюджету (дальность передачи сигнала) Как я уже отметил выше, модуль SFP является как приёмником, так и передатчиком. С одной стороны, его лазер выдаёт световой сигнал определённой мощности, которая теряется по мере прохождения расстояния по оптоволокну до тех пор, пока окончательно не затухнет. С другой стороны, приёмник этого же трансивера может принять световой поток определённой мощности. Если он сильно затухнет, то и сигнал потеряется. Так вот оптический бюджет — это разница между максимальной мощностью передатчика и минимальной приёмника. Чем больше бюджет, тем выше дальность действия. Самые частые значения для двухволоконных модулей:

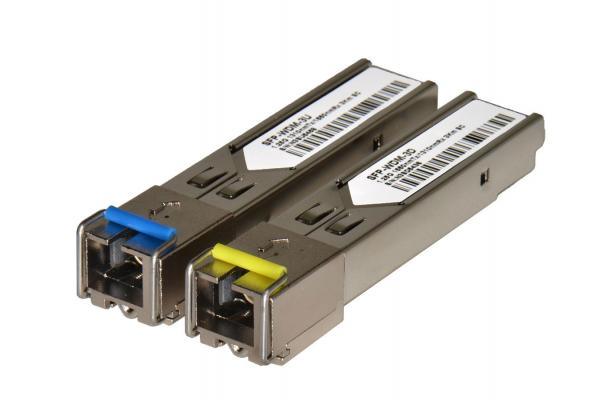

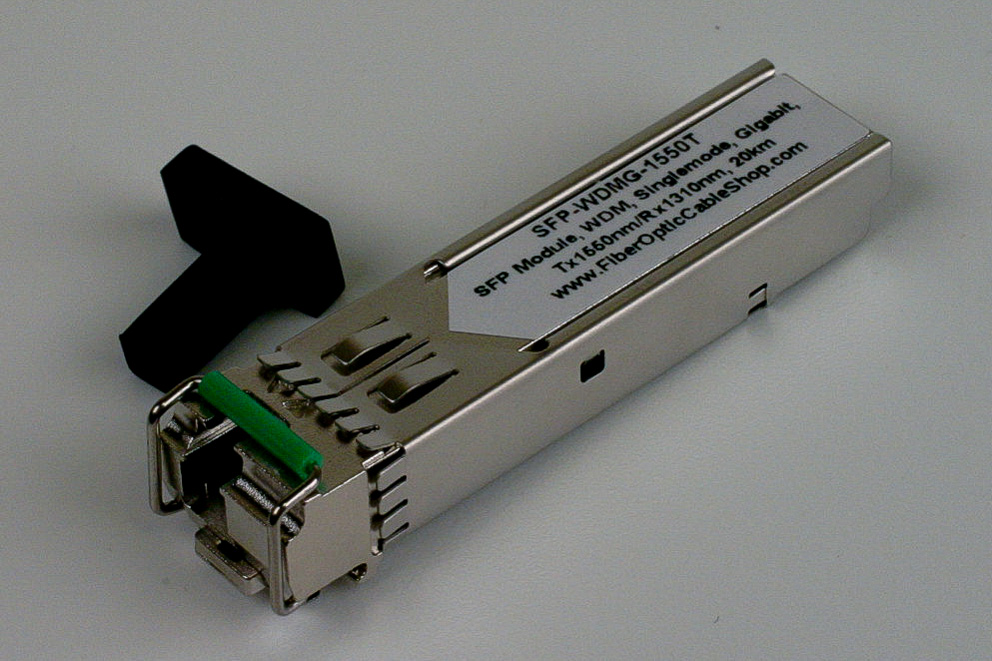

Одноволоконные модули WDM:

Как правильно подобрать трансивер

Чтобы не ошибиться при выборе оптического модуля настоятельно рекомендуется замерить затухание специальным прибором, а уже после этого подбирать приёмо-передающие устройства. Но можно, в принципе, взять и «на глаз», ориентируясь по расстоянию. Правда тут надо во-первых, знать длину линии с точностью хотя бы до километра. А во-вторых, возможность замены модулей в случае ошибки. Из личного опыта скажу, что последние несколько лет все SFP закупались именно второму способу, без предварительных измерений. И на 10 км., и на 20 км., и даже на 80 км. И ни разу проблем не возникло.

Модуль SFP и интерфейсом RJ45

В завершении статьи не могу не рассказать ещё об одном типе — медном трансивере с портом RJ45. Это специальный переходник, позволяющий при необходимости использовать порты SFP на Cisco, Juniper, D-Link и т.п., как обычные медные порты. Обычно это делается в том случае, когда их не хватает или они вообще отсутствуют на плате или коммутаторе агрегации. Маркировка у таких устройств — GLC-T.
