настройка роутера d link dpn r5402
Оптический ONT терминал D-Link DPN-R5402 выдаётся компанией Ростелеком абонентам, подключенным по технологии GPON в Московской области и Санкт-Петербурге. К сожалению, информации о том, используется ли он в МГТС у меня нет.
В большинстве случаев, как собственно и с другими терминалами, опции конфигурации подключения к Интернет и оптической линии закрыты от пользователя ввиду того, что параллельно с терминалом настраивается и порт под него со стороны станционного оборудования (OLT) и лезть во всё это абоненту нет смысла.
При возникновении каких-либо проблем нужно обратиться в техподдержку, которая проверит удалённо станционный порт и конфигурацию терминала.
А вот настроить WiFi на DPN-R5402 или просто сменить пароль пользователь может сам, благо это очень просто.
После авторизации нас встретит статусная страница устройства. К сожалению, на этой модели она малоинформативна.

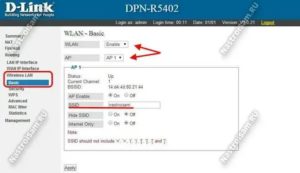

Для того, чтобы настроить Вай-Фай на D-Link DPN-R5402, нужно в меню слева выбрать раздел «Routing»->»Wireless LAN»->»Basic»:
Теперь переходим вниз, к параметрам беспроводной сети. «AP Enable» должно стоять по умолчанию в значение «On». В поле «SSID» прописываем имя нашей сети WiFi. В его качестве может выступать любое слово на латинице. Например, «nastroisam».
Боле ничего не меняем и кликаем на кнопку «Apply».
Следующим этапом будет настройка безопасности. Переходим в подраздел «Security»:
В списке «AP» надо выбрать тот же номер сети, что мы конфигурировали в разделе Basic — «AP1». Режим безопасности выставляем самый надёжный на сегодняшний день — «WPA2PSK».
Остаётся только в поле «Passphrase» прописать пароль на WiFi для DPN-R5402. В его качестве может выступать любая буквенная, цифирная или смешанная последовательность знаков длиной не короче 8 символов.
Кликаем на кнопку «Apply».
источник
Настройка D-Link DPN- R5402 от Ростелеком
Оптический ONT терминал D-Link DPN-R5402 используется на GPON-линия в основном у провайдера Ростелеком в Москве и Подмосковье.
Настройка подключения к Интернету, Интерактивное телевидение и SIP-телефонию на этих устройства обычно пользователю недоступна.
Тут дело в том, что у этого оператора в большинстве регионов, где есть ГПОН, внедрена система автоматический настройки оконечных устройств и она блокирует абоненту доступ к параметрам соединения. Единственное, что остаётся доступным — это
Чтобы зайти в веб-интерфейс оптического модема Длинк, надо открыть веб-браузер и ввести в адресную строку его IP — 192.168.0.1. Должна появится страница авторизации:
По умолчанию логин и пароль на вход в роутер — admin / admin. Если пароль не подходит, значит его изменили при первоначальной настройке устройсва.
Как настроить WiFi на DPN-R5402
Параметры беспроводной сети Вай-Фай на оптическом модеме Д-Линк находятся в разделе Wireless LAN главного меню веб-конфигуратора. Сначала заходим в раздел Basic:
Включить/выключить сеть WiFi на DPN-R5402 от Ростелеком можно с помощью параметра «WLAN». По умолчанию он выставлен в «Enable», то есть включено.
В поле «AP» надо выбрать основную сеть — AP1 (остальные можно вообще отключить, если включены). Ниже появятся основные параметры этой сети WiFi.
Нажимаем на кнопку «Apply».
Переходим в раздел Security:
Здесь можно включить защиту беспроводной сети, если она выключена, и сменить пароль Вай-Фай. Режим безопасности в поле «Security Mode» выбираем «WPA2PSK».
Галочку «Mixed mode» оставлять стоит только в тех случаях, когда у Вас в сети есть старые телефоны или планшеты, которые не умеют нормально работать с WPA2.
Чтобы поменять пароль WiFi на DPN-R5402 — придумайте и введите новую ключевую фразу в поле «Passphrase». Нажимаем на кнопку «Apply».
Как открыть порт
Для того, чтобы подключить к терминалу видеорегистратор или открыть порт для игры и торрентов — зайдите в раздел NAT. В нём будет группа параметров «Port Mapping»:
В поле «External Port Range» и «Internal Port» надо ввести порт, который мы хотим открыть и пробросить на терминале GPON. В поле «Protocol» выбираем нужный транспорты протокол — TCP или UDP.
Если надо и тот, и другой — тогда надо будет создавать два правила. В поле «Internal IP Address» надо ввести IP того компьютера или устройства, для которого мы делаем проброс портов.
Нажимаем на кнопку «ADD» чтобы добавить правило.
Установка заводской прошивки
Программа-клиент tftp
Будем считать, что заводская прошивка для роутера – скачана, и находится в разархивированном виде на «Рабочем столе». Мы для примера рассмотрим устройство WNR612 ревизии v2. Еще раз заметим: устройства разной аппаратной ревизии – не являются совместимыми в 99% случаев. Будьте внимательны!
Чтобы установить прошивку, надо узнать локальный адрес самого роутера. Можно посмотреть IP-адрес в «Состоянии» соединения с роутером, на вкладке «Поддержка» (нужна строка «Шлюз по умолчанию», значение IP – должно оканчиваться единицей).
Дальше, качаем простой «клиент» для tftp с понятным интерфейсом: halvator.ru/files/soft/tftp.exe. Можно сразу запустить эту программу. Как видим, интерфейс ее – тривиален:
В поле «Сервер» мы укажем IP-адрес роутера. Для WNR612 (V2), пароль на tftp – пустой. В строке «File» – указываем путь к прошивке (нажав кнопку с тремя точками). Собственно, это все.
Автоматические настройки на DVG G5402SP
Чтобы попасть в область настроек данного роутера, наберите в командной строке любого браузера специальный адрес 192.168.8.254 и нажмите Enter. Вы увидите окно с запросом данных для входа. В строке Username установите значение admin, строку для пароля оставьте пустой. Нажав кнопку Login, вы попадете в область настроек.
Сначала появится окно с перечислением всех шагов процесса настройки. Здесь можно просто нажать кнопку Next. Далее система предложит вам поменять пароли на вход в настройки роутера. Вы можете задать свои данные для User и Admin. Не забудьте записать их в надежном месте. В противном случае, при следующей попытке настройки DVG 5402SP от Ростелекома вы просто не сможете попасть в веб-интерфейс. Впрочем, пароли можно не менять, тогда останется лишь нажать клавишу Skip внизу формы.
Теперь вам нужно открыть в меню сверху пункт SETUP, а далее в колонке, появившейся слева, выбрать верхнюю строку Wizard. В следующем окне нажмите кнопку Setup Wizard и мастер установки начнет работу. Вам останется только следовать его инструкциям.
В следующем окне вам нужно будет убрать галочку из чекбокса под названием Automatically synchronize with Internet time servers. Больше ничего на странице менять не понадобится – настройки по умолчанию выставлены корректно. Просто перейдите к следующему этапу.
Далее выполняются настройки параметров интернет-соединения. Если вы не планируете использовать DVG 5402SP как VoIP шлюз, в новом окне отметьте тип соединения PPPoE. В поля ниже введите идентификационные данные из договора с РТК. Пароль придется забивать дважды – для установки и для подтверждения. В строке Domain Name Server Assignment установите галочку на «Auto».
Предположив, что вы будете использовать роутер только для интернета, настройки можно считать законченными. Остальные этапы работы визарда касаются установки параметров SIP-телефонии. Их можно пропустить, воспользовавшись клавишей Next. В последнем окне нажмите кнопку Restart – роутер перезагрузится, и новая конфигурация вступит в силу.
DVG 5402sp – ручная настройка интернета Ростелеком и телефонии
Для настройки в ручном режиме нужно выбрать в верхнем горизонтальном меню пункт Setup, а далее Internet Setup. Вы увидите окно, похожее на один из первых этапов работы визарда. Здесь в типе подключения необходимо будет выбрать PPPoE Dual Acsess, а не PPPoE, как в предыдущем варианте. Поля с логином и паролем заполняются ровно тем же образом, что и при автоматической установке.
Чуть ниже в поле Second Acsess IP Type установите отметку возле варианта «динамический IP». Еще одну отметку установите в строке «VoIP Over Second Access». Прокрутите экран немного вниз, найдите и отметьте чекбокс Enable VLAN Tagging. Заполните значения VLAN в строках «Lan Traffic Bridge» (для телевидения) и «WAN2» (для телефонии).
Теперь, когда параметры интернета прописаны, останется только установить настройки SIP-телефонии. Для этого нажмите кнопку Apply и переходите в раздел VoIP Setup. В нем нужно будет заполнить поля так, как указано на скриншоте ниже.
Пароль для SIP-телефонии вам должен предоставить Ростелеком при подключении этой услуги. Данные указанные в договоре на интернет, здесь не подойдут. После заполнения всех полей на странице, нажмите кнопку сохранения настроек и перезагрузите роутер. Когда новые параметры вступят в силу, вы сможете в полном объеме пользоваться интернетом и телефонной связью.
Если какой-то этап настроек вызывает затруднения, или после выполнения описанных операций услуги не работают – звоните в техподдержку Ростелекома. Не пытайтесь экспериментировать самостоятельно или сбрасывать настройки до заводских кнопкой «резет». Доверьте наладку роутера специалистам!
Роутер d link dpn r5402 от Ростелеком: достоинства и недостатки, особенности прошивки
Мнения пользователей об оптическом терминале (роутере) Dlink DPN R5402 довольно неоднозначны. С одной стороны, это довольно надежное устройство, оснащенное достаточным количеством гигабитных портов. Основываясь на этой надежности, Ростелеком чаще всего предоставляет роутер этой модели абонентам, подключенным к оптоволоконному интернету.
С другой стороны, большие габариты и заводской брак в системе индикации затрудняют обращение с этим агрегатом. Что касается настройки d link dpn r5402, прошивка от Ростелеком заметно ограничивает действия пользователей, а без нее невозможно работать с этим провайдером.
Мы расскажем вам об ограничениях этого терминала, после чего вам проще будет решить, брать ли у РТК предложенное оборудование.
Настройка роутера d link dpn r5402 на интернет от Ростелеком
Поскольку r5402 является не просто роутером, а оптическим терминалом, самостоятельная пользовательская настройка интернета с нуля на нем невозможна. Перед тем, как роутер попадает в руки абонента, специалисты Ростелеком заливают на него специальное программное обеспечение – прошивку.
Она задает все необходимые настройки, но лишена полномочий изменения конфигурации соединения. Поэтому, если вы случайно сбросили настройки, неверно перезагрузив устройство, либо заметили изменения в индикации роутера и отсутствие связи, выход у вас только один. Звоните в техподдержку РТК по знакомому номеру 8-800-1000-800, и оставляйте заявку на техника.
В случае с d link dpn 5402 настройка на Ростелеком может быть проведена только специалистами провайдера.

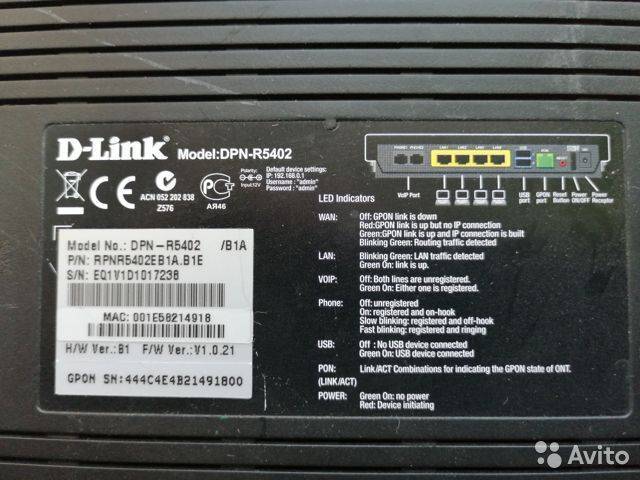

Индикатор WAN, который обычно означает наличие связи с интернетом, подписан на панели как WLAN (индикатор вай-фая). Сам же значок беспроводной сети помечен просто WIFI.
Если на Dlink DPN R5402 значок WLAN не горит, либо светится желтым/красным светом, это означает проблемы с интернетом, а не с беспроводной сетью!
Восстановление настроек d link dpn 5402 от Ростелеком
Одна из немногих операций, которые можно произвести с роутером R5402 – восстановление случайно сброшенных настроек.
Но это возможно только при условии, что вы сохранили работоспособную конфигурацию сразу после настройки и установки прибора.
Лучше всего, конечно, попросить об этом техников, которые проводят интернет к вам в квартиру. Но вы можете сохранить настройки на будущее и после их ухода.
Сколько стоит подключение стационарного телефона от компании Ростелеком, вы можете прочитать тут.
Попасть в область настроек d link dpn r5402 от Ростелеком так же просто, как и в настроечный интерфейс любого другого роутера. В браузере, в строке, где обычно расположен адрес сайта, наберите комбинацию — 192.168.0.1 и нажмите энтер. Вы увидите окно авторизации. Здесь все стандартно – в качестве логина и пароля установлено слово admin.
Чтобы сохранить рабочую конфигурацию роутера, найдите в левом меню пункт Managment, далее Settings, а в нем подпункт Backup/Update. В правой части экрана появится крупная серая кнопка, как на скриншоте выше.
Далее, в случае сброса настроек, вам нужно будет просто найти в этом меню пункт Update Configuration, в нем нажать на кнопку выбора файла и подгрузить сохраненную ранее конфигурацию.
Внимание: обновление настроек до первоначальных не всегда помогает восстановить связь. Перед тем, как его проводить, лучше все же позвонить провайдеру и убедиться, что на линии отсутствуют какие-либо неполадки, иначе откат настроек может только ухудшить дело
Использование Dlink DPN r5402 в домашней сети
Редко в какой квартире сегодня есть только одно устройство для доступа в интернет. Обычно домашняя локальная сеть включает в себя по одному компьютеру или ноутбуку на каждого члена семьи, плюс планшеты и смартфоны.
Если ваши компьютеры подключаются к роутеру через вай-фай, проблем с R5402 не возникнет. Но если вам необходимо кабельное подключение, вас ждет сюрприз – присоединить к этому роутеру две машины на LAN-порты невозможно.
Узнайте, чем хорош пакет каналов Amedia Premium.
Как сменить тариф домашнего телефона на более выгодный, вы можете прочитать здесь.
Настройка модема Touchstone Arris cm820 для Ростелекома пошагово: //o-rostelecome.ru/oborudovanie/arris-cm820/.
Провайдер настроил данный терминал таким образом, что для работы с интернетом доступен только порт LAN1. Остальные три слота d link dpn r5402 от Ростелеком позволяют подключить телевизор, но никак не компьютер. При этом по вай-фаю вы можете присоединять к роутеру около десятка различных устройств.
Важно: переназначить порты возможности нет! Если вы попытаетесь это сделать, привязка оборудования к сети пропадет без возможности восстановления
Прошиваем роутер по tftp
Здесь, то есть в этом обзоре, мы будем говорить о манипуляциях над роутером, которые проводятся «на свой страх и риск». Обновление встроенной программы – рекомендуют выполнять многие фирмы, однако, процедуру надо проводить в условиях СЦ. Как прошить роутер, установив альтернативное программное обеспечение – рассматривается на форумах. Но там, как правило, сразу сообщается, какие побочные эффекты возможны, и как вернуть прошивку к стандартной версии.
Мы будем рассматривать один вариант, такой, когда замену встроенной программы можно считать оправданной. Допустим, есть роутер с прошивкой оператора связи. Как правило, такие роутеры – изготовлены на базе серийных устройств фирм D-Link, ASUS, Netgear и некоторых других. Так вот, в этом случае есть возможность заменить прошивку на заводской вариант. Но, тоже, далеко не всегда (не для всех моделей, это – факт).
Для примера, будет рассмотрено, как перепрошить роутер WNR612 фирмы Netgear (если в нем в данный момент установлена прошивка «Дом.RU»). Все действия выполняются без использования графического интерфейса, с помощью программы tftp.
По поводу других роутеров – скажем следующее. Последовательность операций должна быть аналогична той, что рассматривается здесь. Сначала роутер нужно перевести в режим восстановления прошивки, когда он начнет пинговаться – запустить tftp-клиент, и т.д. Как включить на роутере режим восстановления? Смотрите в инструкции фирмы-изготовителя.
Важно знать: скачивать заводскую прошивку необходимо под определенную модель и ревизию устройства (разные ревизии – несовместимы). Далеко не все роутеры «от оператора» позволяют вернуть фирменную прошивку программно, так, как мы и рассматриваем
Пример (отрицательный) – «Дом.RU», устройство DIR-615 ревизии k1.
Настройка Wi-Fi
Зайдя в прошивку, переходим в меню Routing. В выпавшем списке нас интересует Wireless LAN — Basic. В указанном подменю вы сможете:
- включить или отключить Wi-Fi-адаптер;
- установить имя беспроводной сети.
После внесения изменений настройки нужно нажать Apply. Все изменения вступят в силу даже без перезагрузки маршрутизатора. Настройка безопасности DPN R5402 производится в меню Security. Для обеспечения лучшей безопасности рекомендуем установить в Security Mode WPA2/PSK. Если вы имеете в своём распоряжении старые девайсы, работающие исключительно с методом шифрования WPA, то необходимо включить Mixed Mode. В строке Passphrase устанавливается пароль, необходимый для подключения к беспроводной сети. По умолчанию установлено значение 0123456789. Вы можете установить любой пароль, состоящий из не менее 8 символов — латинских букв и/или цифр. Изменения принимаются после нажатия Apply.
На DPN R5402 всё же можно установить другую прошивку, но это делается при помощи специальной программы. Все действия вы делаете исключительно на свой страх и риск. Установка сторонней прошивки на DPN R5402 хороша тем, что вам будет доступна полная настройка устройства, но в таком случае вы потеряете гарантию.
Настраиваем интернет и общие сведения о прошивке
Если говорить о прошивке, то в устройстве DPN R5402 нет такого меню в веб-интерфейсе. Именно поэтому, если терминал перестал работать, вам нужно обращаться в службу поддержки вашего провайдера — сами вы ничего не сделаете. Для того чтобы узнать, есть ли у вас соединение с интернетом, необходимо из любого браузера перейти по адресу 192.168.0.1. После этого откроется окно, где необходимо ввести логин и пароль. Как правило, admin в обоих полях. После того как вход выполнен, переходим в раздел Routing — WAN IP Interaface. В строке PPP Status должно быть Connected. Если это так, то сессия PPPoE установлена и никаких проблем с подключением быть не должно.
Наиболее интересна предпоследняя строка
Как настроить роутер:
Сразу хочу сказать, что ко мне попала модель с обычной, то есть с заводской прошивкой. Насколько мне известно, в некоторые филиалы Ростелеком поставлялись залоченные по Домолинк или Онлайм модели с урезанным функционалом. Для разлочки устройства Вам придётся обращаться в сервисный центр.
IP-адрес роутера Д-Линк DVG-N5402GF в локальной сети не обычный 192.168.1.1 или 192.168.0.1, а совершенно иной — 192.168.8.254.
Логин для входа — admin, а вместо пароля изначально идёт просто пустая строка.
Подключение к Интернет:
Для настройки подключения к провайдеру нужно зайти в раздел «Setup»->»Internet Setup» и нажать кнопку «Manual»:
Первое, что необходимо сделать — это выбрать используемый тип подключения. Если в Вашем филиале Ростелеком используется Динамический IP-адрес, то достаточно всего лишь поставить галочку на DHCP, как на скриншоте, и нажать кнопку «Apply».
Если же, как в нашем филиале, используется протокол PPPoE, то ставим галочку на этот тип:
Ниже, в поле «Account» прописываем пароль на подключение к Интернет, который Вам выдали при заключении договора.
В полях «Password и «Confirm Password» надо указать пароль на подключение.
В поле «Reconnect Mode» должен стоять флажок «Always On».
Остальное ничего не трогаем и клакаем на «Apply».
Цифровое телевидение IPTV:
В случае, когда подключена ещё и услуга ТВ от Ростелеком, то под ТВ приставку в большинстве МРФ необходимо отдельно настроить порт. Но перед этим необходимо выяснить — нужно ли Вам дополнительно указывать идентификатор VLAN ID. Если нет, то сразу идите в раздел LAN. Если да, как в нашем филиале, то в параметрах WAN-соединения надо зайти в дополнительные параметры «Advanced Configuration» и поставить галку «Enable VLAN Tagging»:
Интернет-трафик при этом обычно идёт нетегированным и поэтому у него VLAN ID равен 0. Сохраняем и переходим в раздел «LAN Setup». В самом низу страницы есть раздел «LAN Port Control»:
Выбираем разъём для приставки — как правило используется 4й порт LAN. Ставим ему тип «Bridge» (Мост). Если ранее включили тегирование, то в поле VLAN ID надо прописать идентификатор. Узнать его можно в технической поддержке. После этого кликаем на «Apply».
Беспроводная сеть WiFi:
Чтобы настроить Вай-Фай на D-Link DVG-N5402GF, Вам нужно перейти в раздел «Wireless Setup» ->»Basic Setup»:
Проверяем чтобы стояла галочка «Enable Wireless LAN Interface», иначе модуль будет неактивен.
В поле «Wireless Network Name (SSID)» прописываем имя создаваемой сети. В поле «Mode»(Режим) выбираем вариант «Mixed 802.11g and 802.11n».
Более ничего не меняем и кликаем на «Apply».
Следующим шагом надо зайти в подраздел «Wireless Security»:
В списке «Select SSID» выбираем созданную ранее сеть.
Ниже нужно выставить используемый стандарт безопасности «Security Mode» — «WPA2» c режимом «Personal (Pre-Shared Key)» и типом шифрования «AES». Остаётся только прописать пароль на WiFi в поле «Pre-Shared Key». В качестве ключа сети можно использовать буквенную, цифирную или смешанную последовательность символов не короче 8 знаков.
Сохраняем изменения.
Пароль на доступ к устройству:
По-умолчанию, на роутере D-Link DVG-N5402GF пароль на вход под логином admin не установлен. Так быть не должно и мы сейчас эту ситуацию исправим. Для этого надо зайти в раздел «Maintenance»->»Device Management»:
В поле New Password прописываем новый пароль и повторяем его в «Confirm Password».
Применяем изменения.
Сохранение настроек маршрутизатора:
К сожалению, роутер после каждого серьёзного изменения параметров требует сохраниться и перезагрузиться. Делается это в разделе «Maintenance»->»Backup and Restore»:
Следим чтобы была установлена галочка «Save All Settings» и нажимаем кнопку «Reboot».
Готово, роутер настроен и готов к работе.
Если Вам нужно настроить на нём ещё и SIP-телефонию Ростелеком, то действуйте по этой инструкции.
