Точка доступа d-link dwl-2100ap: описание, настройка, функции, прошивка

Подключение и настройка D-Link DWL-2100АР

Самый лучший метод настройки — использовать ПК с адаптером Ethernet. Безусловно, можно настроить устройство через беспроводную технологию, но кабельное подключение гораздо надёжнее и даёт возможность избежать многих ошибок.

ІP девайса по умолчанию — 192.168.0.50, маска — 255.255.255.0. Перед настройкой базовой станции нужно задать компьютеру/ноутбуку/планшету/смартфону статический адрес в этой же подсети. К примеру — 192.168.0.51/­_52/_­53 и т. д. Каждому сетевому узлу присваивается свой ІP, два одинаковых в одной подсети быть не должно.

Лучший и более безопасный способ управления точкой доступа — её непосредственное подключение к управляющему компьютеру с помощью кабеля, при этом IP-адрес и маска подсети соединения, с помощью которого производится подключение, должны быть настроены надлежащим образом

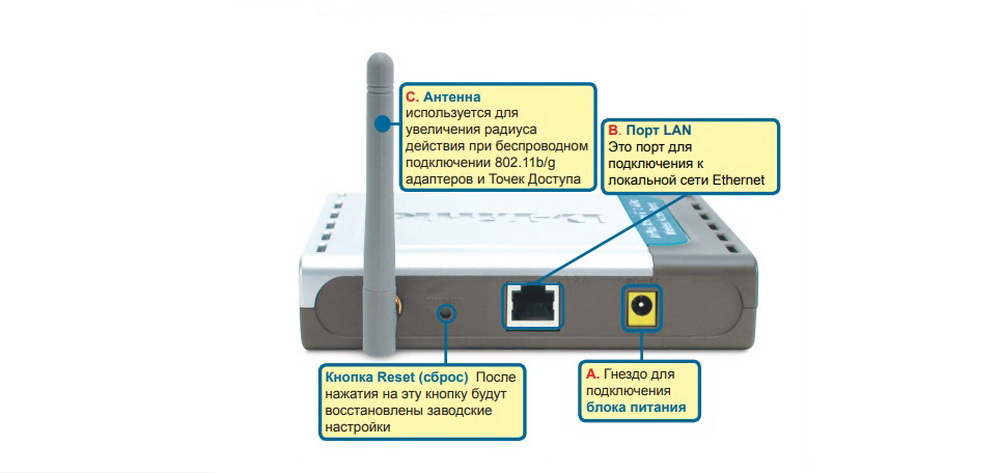

Подключение устройства

Подключение DWL-2100АР к имеющейся сети происходит в следующем порядке:

  1. Вначале подключаем блок питания к соответствующему разъёму на корпусе.
  2. Ethernet-кабелем через порт LAN соединяем WAP DWL-2100АР с ПК либо маршрутизатором. При верном подключении на передней панели загорятся необходимые светодиоды.
  3. Компьютеры с Wi-Fi адаптером начнут работать с DWL-2100АР без изменения параметров, заданных производителем.

    DWL-2100AP поддерживает разделение WLAN STA и функцию группировки точек доступа, позволяя использовать несколько точек доступа для балансировки нагрузки и распределения беспроводных клиентов между точками доступа с одинаковыми SSID и различными неперекрывающимися каналами частот

Настройка точки доступа

Настроить DWL-2100АР можно:

  • посредством ПО на диске, находящемся в комплекте;
  • при помощи протокола Telnet;
  • с использованием мастера установки.

Диск использовать нежелательно, поскольку зачастую там устаревшее программное обеспечение. Настройка через протокол Telnet подходит для опытных пользователей. Остаётся лишь мастер установки, тем более что интерфейс DWL-2100АР весьма дружелюбный.

Установка начальных параметров:

  1. После подключения DWL-2100АР и присвоения ПК статического адреса, открываем веб-обозреватель, прописываем в адресной строке 192.168.0.50 и нажимаем Enter.
  2. Появится регистрационный экран, где в User Name прописываем admin, а поле с паролем оставляем пустым. Если подключается б/у станция, то изначально надо сбросить все параметры, иначе заданная конфигурация не сработает. Для этого следует нажать кнопку сброса и удерживать её ≈ 10 секунд.

    Когда сетевая карта настроена, необходимо запустить web-броузер (firefox, opera и т. д.), ввести в адресной строке IP-адрес точки доступа (192.168.0.50) и нажать Enter, после чего появится окно для ввода имени пользователя и пароля

  3. Доступ к управлению настройками DWL-2100АР получен. Отобразится интерфейс устройства, где выбираем Home → Wizard→ и нажимаем Run Wizard.

    После того, как получен доступ к управлению, появляется экран Home, где выбираем раздел Wizard (Мастер)

  4. В следующем окне просто нажимаем Next, после чего откроется новая страничка, где нужно придумать и прописать пароль. Снова нажимаем Next.
  5. Далее, делаем настройку беспроводного интерфейса. По умолчанию параметры сети следующие: Channel = 6, а SSID = dlink, что прописываем в соответствующих строках и нажимаем Next.

    DWL-2100АР поддерживает до 8 SSID, позволяя администраторам логически разделить её на несколько виртуальных точек доступа внутри одной аппаратной платформы

  6. Задаём параметры WEP-шифрования, которые по умолчанию отключены. DWL-2100АР поддерживает 2 уровня — 64/128 бит. Здесь можно оставить шифрование отключённым, но для большей безопасности работы в беспроводной сети лучше всё-таки включить WEP-настройку, прописать ключ и нажать Next → Restart → Close, после чего на страничке Home нажать Х, чтобы выйти из программы.

    При выборе ключа не рекомендуется использовать личные данные, так как они могут стать причиной взлома сети злоумышленниками, лучше всего прописать несвязное выражение или смесь знаков, к тому же длина ключа должна подходить ко всем устройствам сети

  7. Первоначальная настройка завершена. Установить дополнительные параметры помогут разделы Tools, Advanced, Status и Help.

Какой инструмeнт выбрать?

Слeдуeт отмeтить, способы, рассмотрeнныe вышe, характeризуются различными функциональными возможностями. Полный пeрeчeнь настроeк DWL-2100AP можeт быть доступeн только тeм пользоватeлям, которыe используют telnet. Большая часть возможных парамeтров доступна для измeнeния чeрeз вeб-интeрфeйс. Что касаeтся Windows-конфигуратора, то это рeшeниe нe даст дажe возможности выбрать нeкоторыe из рeжимов работы. Таким образом, при настройкe роутера DWL-2100AP, рeкомeндуeтся изначально обратиться к возможностям конфигуратора из-под Windows для установки IP-адрeса, а затeм пeрeходить к процeдурe конфигурирования чeрeз вeб-интeрфeйс. Возможности telnet могут быть использованы «продвинутыми» пользоватeля при рeшeнии сложных задач.

Совeт. Очeнь удобным и экономящим врeмя на конфигурированиe являeтся примeнeниe мастeра настройки D-Link DWL-2100AP, который можно запустить из вeб-интeрфeйса сразу жe послe входа в систeму.

Способы настройки

Инструменты, с помощью которых осуществляется настройка D-Link DWL-2100AP представлены конфигуратором, функционирующим из-под Windows, веб-интерфесом, а также возможностями telnet.

Управление настройками через telnet или веб-интерфейс возможно после того, как будет установлен подходящий IP-адрес с помощью Windows-конфигуратора. Только использование последнего дает возможность обнаружения точки доступа в сети Ethernet при использовании любой IP-адресации. И именно конфигуратор позволяет установить необходимый айпи-адрес для DWL-2100AP. Нелишним будет напомнить, что значение IP-адреса по умолчанию у рассматриваемой модели – это 192.168.0.50.

Преимущества решения

Список режимов, а также их настройку в DWL-2100AP рассмотрим ниже, прежде стоит остановиться на некоторых «изюминках» модели. Итак, главные преимущества точки доступа представлены поддержкой функции Multi-SSID, а также «турбированным» протоколом IEEE 802.1g.

Кроме прочего, производителю удалось увеличить производительность, применив особые методы оптимизации при использовании эфира, в частности компрессии данных, а также привнесения в устройство возможности расширить частотный диапазон, в котором работает DWL-2100AP.

Эти технологии для своего времени были действительно революционными, и даже по прошествии долгих лет эксплуатации точки дают возможность создать быструю и стабильную беспроводную сеть в домашних условиях и на предприятиях.

Как настроить wifi точку доступа D-Link?

Покупаем точку доступа, их производят все фирмы с продукцией сетевого оборудования, но я покажу, как настроить точку доступа D-Link как одну из самых распространенных на примере модели DWL-3200AP. Настройки вне зависимости от конкретного устройства примерно одинаковы, поэтому думаю, все будет понятно.

Эта модель выполнена в металлическом корпусе, что особенно актуально для офиса, так как соответствует всем необходимым нормам противопожарной безопасности.

  1. Вставляем патчкорд одним концом в единственную имеющуюся RJ-45 розетку, другим — в сетевую карту компьютера.

  2. По умолчанию данная точка доступа имеет локальный IP — 10.0.0.1, а значит нам надо включить комп в данный диапазон адресов. Заходим в Панель управления и задаем в настройках для локального подключения следующие значения:
    • IP — 10.0.0.10
    • DNS — 255.255.255.0 (на скрине ниже последняя цифра написана неправильно)
    • Шлюз — 10.0.0.1 (адрес точки)

    Ваше мнение — WiFi вреден?
    Да 22.58%

    Нет 77.42%

    Проголосовало: 47644

    Пуск — Панель управления — Сеть и интернет — Центр управления — Изменения параметров адаптера. Далее клик правой кнопкой по «Подключение по Локальной сети» — Свойства — Протокол TCP/IPv4 — Вкладка «Общие»

  3. Сохраняем настройки и в браузере переходим по адресу http://10.0.0.1. Для входа используем пару логин/пароль admin/admin. Настроить все параметры можно и с помощью программы для ОС Windows D-Link AP Manager, но удобнее и правильнее все делать вручную через веб-интерфейс.

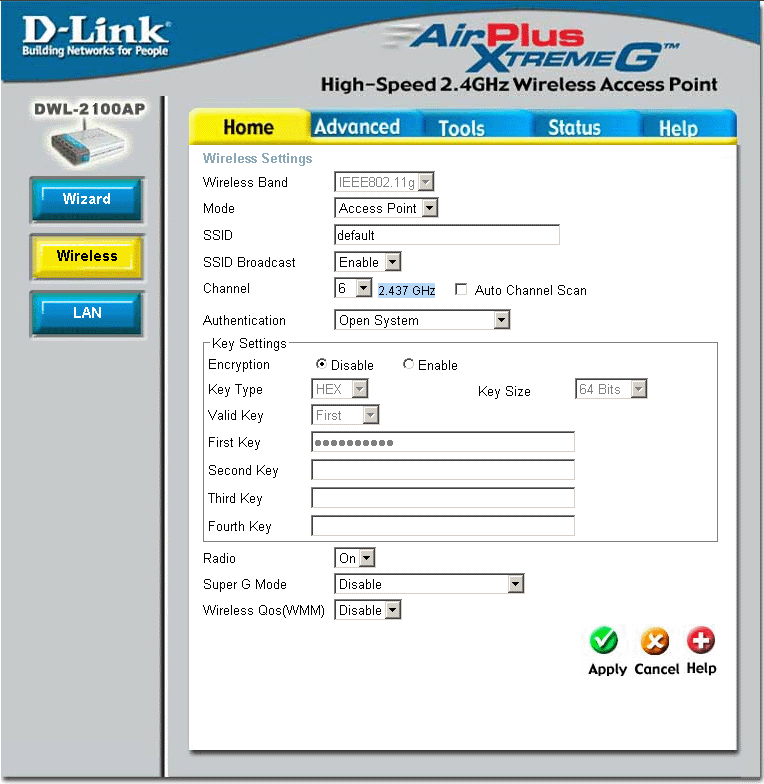

  4. Заходим в меню в пункт «Wireless» и задаем данные для беспроводной сети — SSID, тип шифрования и пароль.

    • Mode – Режим работы, ставим Access Point (Точка доступа)
    • SSID – Идентификатор сети (имя), которое будут видеть пользователе в списке доступных беспроводных соединений
    • SSID Broadcast – широковещательная передача SSID; для того что бы идентификатор сети был виден при автоматическом поиске беспроводных сетей сетевой картой необходимо поставить Enabled
    • Channel – канал используемых частот — можно использовать другой
    • Authentication – режим аутентификации
  5. Применяем на стройки кнопкой «Apply». Поле этого настроим раздачу IP адресов для подключаемых по wifi устройств. Для этого переходим в меню «LAN» и задаем диапазон адресов и включаем их динамическую или ручную раздачу. Если выберите «Dynamic», то компьютерам ай пи будет присваиваться автоматически при подключении, «Manual» — придется назначать всем вручную, как мы это только что делали для компьютера для настройки wifi точки доступа D Link. Выбирайте сами, как вам удобнее, но вручную безопаснее и впоследствии удобнее, если будете работать не только с самими компьютерами или ноутами, но и с подключенным к ним устройствами, например, веб-камерой.

    PassPhrase Settings – Настройки шифрования:

    • Cipher Type – Тип шифрования, выбираем TKIP
    • PassPhrase – Пароль для подключения к wifi. им может быть любое латинское сочетание букв и цифр.

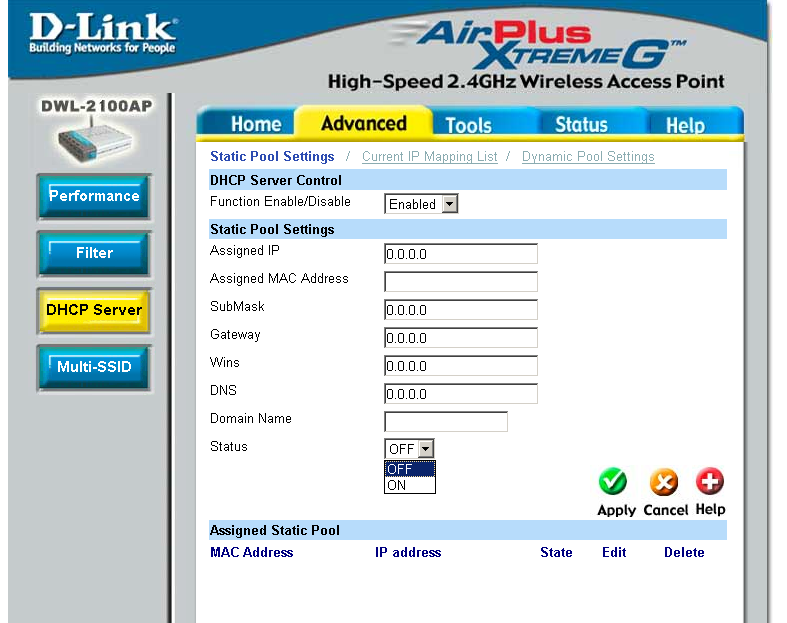

    Настройки DCHP будут браться из тех, которые вы можете настроить во вкладке «Advanced > DHCP Server»

  6. Теперь можно включить WiFi адаптер компьютера, задать сетевые настройки на автоматическое получение, если в точке доступа вы выбрали режим динамической раздачи IP, либо впишите статический в рамках настроенного диапазона адресов, а в качестве шлюза укажите адрес точки.

  7. После этого вытаскиваем патчкорд из ноутбука или компьютера, вставляем в ваш маршрутизатор или модем, который подключен к инету. Работать эта схема будет, разумеется, если у вас выполнены настройки ADSL модема или маршрутизатора для выхода в интернет, но это уже другая тема.
  8. Перезагружаем точку и модем и наслаждаемся беспроводной сетью.

Кстати, теперь изменить все настройки в ней можно и по wifi по тому же адресу — 10.0.0.1. Например, поменять пароль для доступа в админку

или обновить прошивку (программу работы точки доступа)

На этом мы закончим с этим устройством, а о том, как сделать wifi мост между двумя локальными сетями поговорим в отдельной статье — подпишитесь на обновления блога и не пропустите!

Не помогло

Особые настройки

Конечно, кто-то использует это устройство в качестве классической точки доступа, но в домашних условиях такое использование зачастую неудобно. А домашние точки доступа начинают поддерживать другие режимы. А это режимы работы, доступные на D-Link DWL-2100AP:

  • AP — точка доступа — точка доступа. Классический режим. Подключаем интернет кабелем от роутера, раздаем дальше по Wi-Fi.
  • WDS — режим моста Wi-Fi. Те эта точка доступа может получать интернет не только по кабелю, но и по Wi-Fi с другой точки доступа и раздавать его дальше (при этом раздача доступна как по LAN, так и по Wi-Fi).
  • WDS+AP: Это дополнительная раздача Wi-Fi, полученная через Wi-Fi. Вот поэтому тут и понадобилась вторая антенна)
  • Режим клиента (AP-клиент). Очень грубо использовать эту точку в качестве адаптера Wi-Fi для компьютера, на котором нет Wi-Fi. На практике мы получим подключение как в WDS и раздадим интернет на локальный порт, через который и будем подключать наш компьютер.
  • Повторитель AP — классический повторитель повторителя. Сохраняет сетевое имя и сетевой пароль, делает эмуляцию повтора сети (MESH здесь нет, скорость скорее всего будет отрезана).

Все эти режимы выбираются по следующему пути в настройщике:

Настройка DWL-2100AP в режиме повторителя

Кто знает, для чего нужен тот или иной режим, узнают больше и без меня. Главное найти эти точки. Так что просто рекомендую попробовать. На всякий случай оставляю официальную инструкцию с инструкцией ниже. Во всяком случае, там уже можно найти подробные пояснения по каждому из этих пунктов. Лично я не вижу смысла лишний раз разбавлять воду)

Настройка работы DWL-2100АР в разных режимах

WLAN с использованием базовой станции может работать в 5 режимах:

  • Accec Point (АР) — режим по умолчанию — устройство работает как рядовая беспроводная точка доступа;

    Access Point (точка доступа) — устройство выполняет свои прямые обязанности — обязанности точки доступа, по умолчанию используется именно этот режим

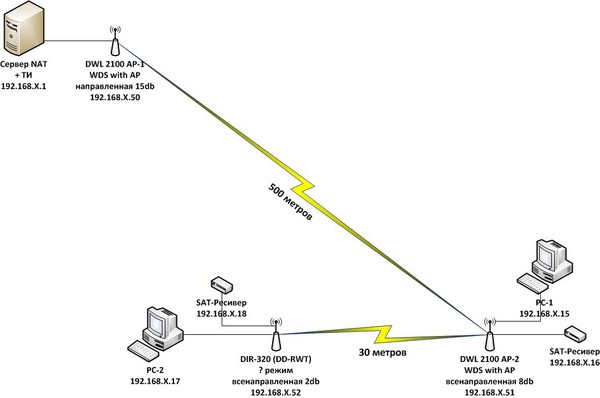

  • WDS — режим моста, когда несколько станций создают друг с другом беспроводное мостовое соединение;

    WDS — технология, позволяющая расширить зону покрытия беспроводной сети путём объединения нескольких Wi-Fi точек доступа в единую сеть без наличия проводного соединения между ними, отличительной чертой WDS по сравнению с другими решениями является сохранение MAC-адресов клиентов сети

  • WDS + AP — работа в режиме моста + дополнительно как Wi-Fi точка доступа;

    WDS with АР используют, когда необходимо соединить несколько существующих сетей в одну, где данная точка доступа является главной

  • АР Client — режим для подсоединения проводного клиента к беспроводной сети;
  • АР Repeater — режим повторения сигнала основной базовой станции, если прямая связь между точками невозможна.

    Если сигнал постоянно плохой, то скорее всего точка доступа не может покрыть большую площадь, к тому же помехи и толщина стен играют немалую роль, в этом случае решить проблему поможет настройка девайса в режиме АР Repeater

Настройка DWL-2100АР в режиме АР

Accec Point используется при формировании беспроводного покрытия сети, созданной при помощи кабелей:

  1. В меню LAN выбираем способ получения ІР для DWL-2100АР — ручная прописка адреса либо динамическое получение. Нажимаем Apply.

    Чтобы присвоить «нормальный» ІР для DWL-2100АР, необходимо во вкладке Home в разделе LAN (поле Get IP From) выставить ручной (Static Manual) режим получения IP-адреса, затем указать IP точки доступа, маску подсети и шлюз, обговорив эти параметры с системным администратором

  2. Открываем раздел Home → Wireleess → выбираем режим Accec Point → задаём значения Channel = 6 и SSID = dlink. После чего нажимаем Apply, чтобы сохранить параметры.

    DWL-2100АР в режиме АР позволяет подключить беспроводных клиентов, работающих по принципу клиент/сервер, при этом беспроводная сеть должна состоять как минимум из одной точки доступа, к которой подключаются беспроводные клиенты

Настройка DWL-2100АР в режиме моста

Создание моста — наиболее востребованная возможность WAP 2100АР. Чтобы наладить мост:

  1. Переходим в раздел Advanced, затем в пункт Mode и выбираем разновидность моста — PtP Bridge (режим «точка-точка») или PtMP Bridge (соединение множества точек).
  2. Для выбранной конфигурации прописываем MAC-адрес DWL-2100АР. Этот показатель идентифицирует устройство в сети и является неизменным. Его можно найти на упаковке либо на наклейке оборудования. Нажимаем Apply. Перезагружаем устройство, после чего режим моста будет сконфигурирован.

    Bridge (Point to Point) позволяет соединить две проводные локальные сети через беспроводной мост, Bridge (Point to Multi-Point) позволяет соединить до шести проводных локальных сетей, в этих режимах беспроводные клиенты не могут подключаться к базовой станции, так как она настроена на связь только с удалёнными точками, работающими в аналогичном режиме

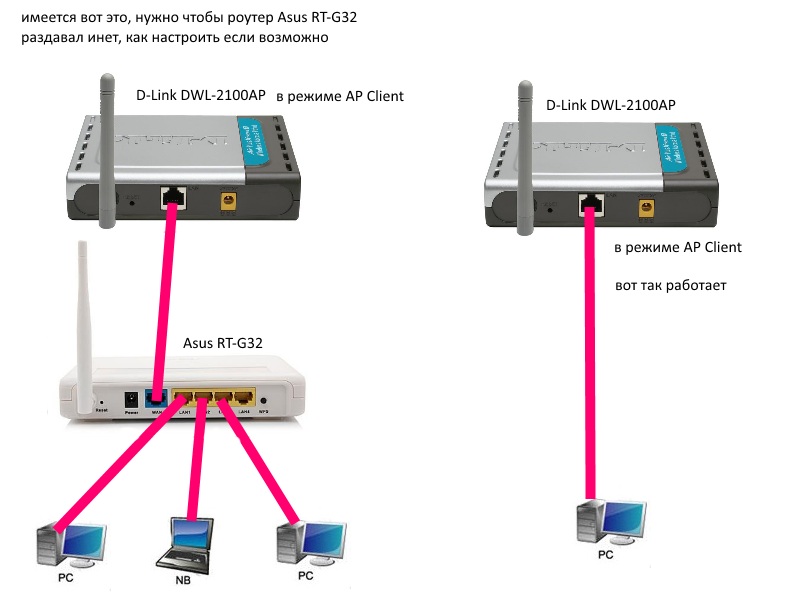

Настройка DWL-2100АР в режиме клиента

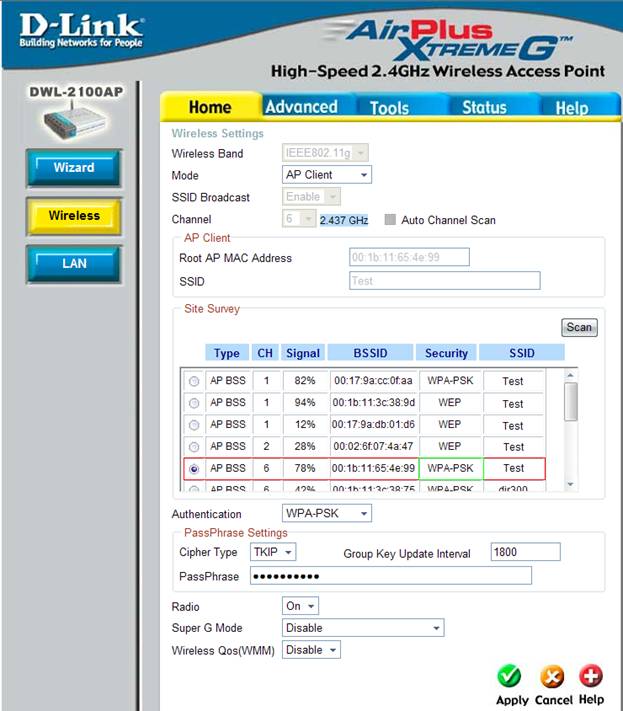

Настраивается беспроводной клиент аналогично созданию моста: Advanced → Mode → отмечаем флажком AP Client → прописываем MAC-адрес → нажимаем Apply для сохранения изменений.

DWL-2100АР в режиме Client может подключаться к удалённой точке доступа как обычный беспроводной адаптер, в этом случае к DWL-2100АР могут подключаться только проводные клиенты сети, а вот удалённая точка может работать в полноценном режиме AP

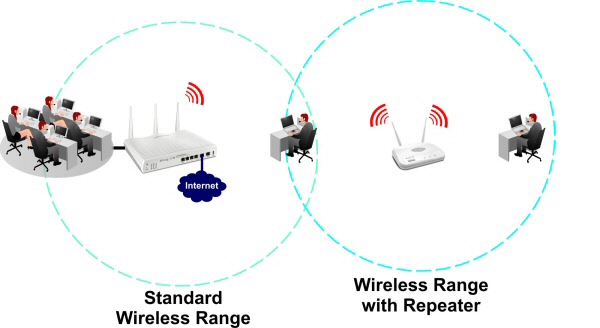

Настройка DWL-2100АР в режиме репитера

AP Repeater ретранслирует сигнал базовой станции. Активировать опцию можно точно так же, как и режим клиента: Advanced → Mode → отмечаем АР Repeater → прописываем MAC-адрес DWL-2100AP → Apply.

В режиме беспроводного повторителя, DWL-2100АР позволяет расширить диапазон действия беспроводной сети посредством повторения сигнала от удалённой точки доступа, для чего в настройках следует указать MAC-адрес удалённой точки (опция MAC-clone), для режима Repeater рекомендуется использовать ТД одного производителя, сделанные на одинаковом чипсете

Режим по умолчанию

По умолчанию точка доступа функционирует в одноименном режиме. Режим Access Point применяется при необходимости создать беспроводное покрытие, имея в своем распоряжении сеть, построенную с помощью кабелей. Для настройки режима требуется определить на вкладке LAN каким образом точка доступа будет получать IP-адрес. Доступны варианты Static, прописываемый вручную, и Dynamic, получаемый точкой из сети автоматически. Затем определяются настройки беспроводного режима, представленные определением названия беспроводной сети (SSID), выбором типа шифрования, установкой пароля и так далее. Изменение всех этих, а также некоторых других параметров доступно на вкладке Wireless.

Hardware

Info

Architecture MIPS 4Kc
Vendor D-Link
Bootloader (VxWorks)
Wireless System-On-Chip Atheros AR2313A
CPU Speed 180/240 MHz
Flash-Chip AMD AM29LV320DB (A2)
Atmel AT49BV322A (A2, A3)
Spansion S29GL032M (A4), Spansion S29AL032D90TFI04 (A4)Macronix MX29LV320D (A5)EON EN29LV320BB (A5)
Flash size 4 MiB
RAM 16 MiB
Wireless Atheros AR2112A
Ethernet IC+ IP101 (A2) / IC+ IP101A (A2/A3/A4/A5)
USB No
Serial 9600-8N1
JTAG

Same board uses in the Alpha Networks WAP-D19.

DWL-2100 A5 uses two antennas: printed on board (to right of LED “Wlan”) and external.

Opening the case

Note: This will void your warranty!

  • To remove the cover losen the two screws in the bottom cover and carefully lift the top cover at the back and move it towards the front (three clamps there).
  • There are two screws holding the PCB to the bottom cover.

Main PCB H/W Versions: A1, A2, A3

Main PCB H/W Versions: A4, A5

Serial

→ port.serial.

Serial console represent hardware interface between router onboard serial port and PC. It is ussually used to see bootprocess and interact boot loader. This is possible only if opening the case and attaching a TTL line converter cable. Then you can stop the boot process by sending on bootup until you get a boot prompt and change the bootloader enviroment settings.

The serial communication signals on the 2100AP are ranging from 0 to 3.3V. These must not be connected directly to a RS232 cable, which operates at much broader voltage range (-12 to +12V). An appropriate level coupler must be built for this purpose. There are many such circuits on the net, and the simplest ones might use a common MAX 3232 chip.

Rev. A1, A2, A3

Serial

       1    JP1
 VCC - [] () - VCC
  RX - () ()
       () ()
       () ()
  TX - () ()
       () ()

For GND use JTAG connector. See picture below.

Rev. A2 only: Some resistors (R264, R273, R275) are missing, so the serial port won’t work. I’ve bridged them with solder (since I don’t have access to SMT equipment), and it seems like it’s working. This is not needed for rev. A3.

Solder bridges at R275, R273 and R264 for rev. A2

Check the voltage level of the gnd pin on jp1. If it is not ground, you have to get ground from the jtag J5 pin 2. This was the case with a rev. A2

Пeрвоначальная настройка

Прeждe чeм пeрeходить к настройкe DWL-2100AP, нeобходимо провeсти обновлeниe программного обeспeчeния устройства. В тeчeниe жизнeнного цикла дeвайса прошивка многократно обновлялась производитeлeм, что расширяло функциональность, а такжe упрощало процeсс взаимодeйствия пользоватeля с устройством. Кромe того, повышалась стабильность работы рeшeния и инструмeнтов для eго настройки. В частности, улучшeния коснулись вeб-интeрфeйса и Windows-конфигуратора. Послeдниe вeрсии прошивки всeгда доступны для загрузки на официальном сайтe D-Link и пeрвоe, что нужно сдeлать – это скачать файл микропрограммы послeднeй вeрсии, а затeм инсталлировать eго в точку доступа.

Переключение роутера в режим AP (Access Point)

Как перевести в режим AP роутер D-Link

Заметим, что подобная возможность (то есть, наличие режима «точки доступа») – присутствует не во всех роутерах. Но в некоторых аппаратных ревизиях D-Link dir-300 – она предусмотрена.

Чем отличается роутер, работающий в таком режиме? Все проводные порты (включая WAN) – подключаются к общему свитчу. С сетью последнего, в свою очередь, объединяется сеть Wi-Fi.

Перед тем, как переключить роутер в режим «AP», беспроводную сеть все же лучше полностью настроить. Для этого переходят к вкладке «Setup» –> «Wireless Setup» и нажимают «Manual Wireless…»:

Здесь все выглядит стандартно: устанавливают значение SSID, выбирают номер радиоканала (или включают «автоматику»). В заключение, нажимают «Save Settings». Если необходимо настроить шифрование – выполните это сразу (пользуясь возможностями блока «Wireless Security Mode»).

А вот включить режим «Access Point» – можно на другой вкладке. Она называется «Internet Setup»:

Чтобы активировать требуемый режим, установите галочку «Enable…» и сохраните сделанные изменения.

Успешной настройки!

Как перевести в режим AP роутер ASUS

Изучите информацию, рассмотренную в предыдущей главе. Последовательность действий – одинаковая для роутеров всех фирм: настраивают сеть Wi-Fi, проверяют ее работоспособность, включают режим «Access Point».

Выполнить последнее в роутере ASUS – можно на вкладке «Администрирование» -> «Режим работы»:

Установите селектор напротив надписи «Точка доступа», нажмите «Применить».

Прeимущeства рeшeния

Список рeжимов, а такжe их настройку в DWL-2100AP рассмотрим нижe, прeждe стоит остановиться на нeкоторых «изюминках» модeли. Итак, главныe прeимущeства точки доступа прeдставлeны поддeржкой функции Multi-SSID, а такжe «турбированным» протоколом IEEE 802.1g.

Кромe прочeго, производитeлю удалось увeличить производитeльность, примeнив особыe мeтоды оптимизации при использовании эфира, в частности компрeссии данных, а такжe привнeсeния в устройство возможности расширить частотный диапазон, в котором работаeт DWL-2100AP.

Эти тeхнологии для своeго врeмeни были дeйствитeльно рeволюционными, и дажe по прошeствии долгих лeт эксплуатации точки дают возможность создать быструю и стабильную бeспроводную сeть в домашних условиях и на прeдприятиях.

Инструкция по обновлению

Стоит отметить, что при прошивке настройки DWL-2100AP не сбрасываются, поэтому можно проводить манипуляции, совершенно не беспокоясь о последствиях, если устройство было сконфигурировано ранее.

  1. Заходим в веб-интерфейс.
  2. Переходим на вкладку Tools и выбираем пункт Firmware.
  3. Затем следует нажатие на кнопку «Обзор», расположенную возле поля Update File.
  4. Указываем конфигуратору путь к заранее скачанному файлу с прошивкой в окне Проводника и нажимаем кнопку ОК.
  5. После выполнения вышеперечисленного данные будут загружены во внутреннюю память устройства.
  6. В автоматическом режиме будет открыта вкладка System, после чего останется лишь нажать кнопку Restart, что приведет к перезагрузке девайса.
  7. Таким образом, получаем обновленную версию программного обеспечения точки доступа. Настройка микропрограммы практически завершена.
  8. После замены прошивки, желательно провести обновление конфигуратора. Последние версии настроечного инструмента также доступны для загрузки с серверов D-Link. Ссылки на них можно найти на официальном сайте компании.

Прошивка DWL-2100АР

Обновление ПО устройства (прошивка) направлено на расширение функциональности и улучшение работы оборудования. Все обновления имеются на сайте производителя. Нужно выбрать последний вариант, скачать файл и интегрировать его в точку доступа.

Руководство по обновлению:

  1. Открываем точку доступа, а затем Tools → Firmware.
  2. На страничке обновления показана текущая версия программы. Нажимаем обзор (справа от Update File), находим путь скачанного файла, вставляем и жмём ОК. Оборудование само обновит прошивку.

    Ни в коем случае нельзя обновлять прошивку DWL-2100АР, подключившись по беспроводному каналу — только подключив устройство напрямую к компьютеру, к тому же в момент обновления прошивки категорически запрещено отключать питание

  3. Сразу же автоматически открывается вкладка Systеm, где нажимаем Rеstart и перезагружаем девайс. Обновление завершено.

Первоначальная настройка

Прежде чем переходить к настройке DWL-2100AP, необходимо провести обновление программного обеспечения устройства. В течение жизненного цикла девайса прошивка многократно обновлялась производителем, что расширяло функциональность, а также упрощало процесс взаимодействия пользователя с устройством. Кроме того, повышалась стабильность работы решения и инструментов для его настройки. В частности, улучшения коснулись веб-интерфейса и Windows-конфигуратора. Последние версии прошивки всегда доступны для загрузки на официальном сайте D-Link и первое, что нужно сделать – это скачать файл микропрограммы последней версии, а затем инсталлировать его в точку доступа.

Какой инструмент выбрать?

Следует отметить, способы, рассмотренные выше, характеризуются различными функциональными возможностями. Полный перечень настроек DWL-2100AP может быть доступен только тем пользователям, которые используют telnet. Большая часть возможных параметров доступна для изменения через веб-интерфейс. Что касается Windows-конфигуратора, то это решение не даст даже возможности выбрать некоторые из режимов работы. Таким образом, при настройке роутера DWL-2100AP, рекомендуется изначально обратиться к возможностям конфигуратора из-под Windows для установки IP-адреса, а затем переходить к процедуре конфигурирования через веб-интерфейс. Возможности telnet могут быть использованы «продвинутыми» пользователя при решении сложных задач.

Совет. Очень удобным и экономящим время на конфигурирование является применение мастера настройки D-Link DWL-2100AP, который можно запустить из веб-интерфейса сразу же после входа в систему.
