Какая витая пара будет завтра?

Несмотря на серьёзную конкуренцию со стороны оптического кабеля, витая пара продолжает прочно удерживать сегмент «последнего метра». Не последнюю роль здесь играет цена и габариты оптических трансиверов, которые не позволяют использовать их в персональных компьютерах и ноутбуках.

Действительно, во многих случаях оптические кабели оказываются перспективнее медных, благодаря большей надёжности и огромному запасу для модернизации. Одна и та же пара волокон может передать и 1GE и 40GE. При этом оптический кабель абсолютно не подвержен электромагнитным помехам, более устойчив к непогоде и влажной среде. Да, монтаж ВОК намного сложнее медных линии, но если расстояние между узлами сети превышает 70 метров, берите оптику — не прогадаете.

Тем не менее, в ближайшие годы рынок витой пары будет продолжать расти. Как ожидают эксперты «ResearchAndMarkets», к 2023 году более 90% рынка кабеля для передачи данных составит медная витая пара UTP. Кабель Cat5e уже сдаёт позиции более современным Cat6/6A, а кабель Cat7 расширит присутствие на рынке, заняв нишу, которую сейчас занимает Cat6A.

Фактически, главным конкурентом витой пары в её нише «последнего метра» является не оптические, а беспроводные линии. Внедрение стандарта Wi-Fi 6 может серьезно изменить расклад сил в этой области, и как будут развиваться события станет ясно уже совсем скоро, после 2021 года.

Категорий витой пары

Создателем витой пары считается Александр Белл, предложивший скрученный парный провод для защиты телефонной линии от помех, наводимых соседствующими проводами телеграфа или линий электропередачи. Такая скрученная пара проводов успешно использовалась в течение почти 100 лет, пока не была вытеснена современными типами медного кабеля.

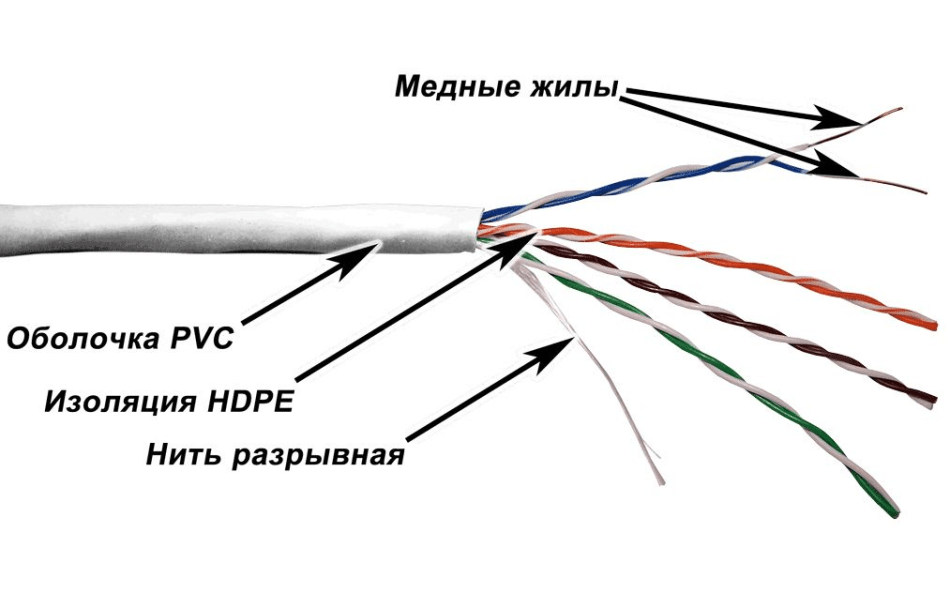

Витая пара. Общий вид

Как и любое телекоммуникационное оборудование для медных кабелей разработаны международные стандарты. В данном случае ISO/IEC 11801. Кроме того, существует норматив EIA/TIA 568, действующий на территории США и его сателлитов. Данные стандарты неоднократно дополнялись и сегодня выделены 8 категорий витой пары:

• Категория 1(Сat1). Та самая витая пара проводов Александра Белла. Применяется только в аналоговой телефонии.
• Категория 2 (Сat2). Двухпарный кабель, разработанный для сетей Arcnet и TokenRing и обеспечивающий скорость передачи до 4Мбит/с. Снят с производства в начале 2000-х.
• Категория 3 (Сat3). Первый кабель на 4 пары. Создан для сетей Ethernet 10Base-T. Снят с производства в 2000-е.
• Категория 4 (Сat4). Кабель на 4 пары для сетей Token Ring, 10/100Base-T. Снят с производства, но встречается на старых сетях.
• Категория 5 (Сat5). Первый кабель способный передавать информацию на скорости до 100 Mbps. Практически полностью вытеснен преемником.
• Категория 5e (Сat5e). Усовершенствованная версия cat5. Наиболее популярная категория на сегодняшний день. Кабель способен передавать данные на скорости до 1Гбит/с. Встречается в двух вариантах: двухпарном и четырехпарном.
• Категория 6 (Сat6). Представлена в 2002 году. Пропускная способность витой пары 10Gbps. Первый кабель, способный работать на скорости 10Gbps, хотя и на небольшое расстояние. Рассматривается как возможная альтернатива cat5e.
• Категория 6A (Сat6a). Модификация стандарта Сat6, представленная в 2008 году. Пропускная способность витой пары Cat6a — 10Gbps сохраняется на дистанциях до 100 метров. Фактический аналог Сat5e для 10GE-сетей.
• Категория 7 (Сat7). Представлена в 2002 году вместе с Сat6. Стандарт первоначально позиционировался как более мощная версия Сat6, способная передавать 10Gbps на расстояние свыше 50 м, но с появлением Сat6A утратил свою актуальность.
• Категория 7А (Сat7a). Глубокая модернизация Сat7, предназначенная для работы с 25GE. Пропускная способность этого кабеля также позволяет предавать сигнал 40GE, но лишь на дистанцию 1-15 метров.
• Категория 8 (Сat8). Новейший стандарт, представленный в 2016 году. Этот кабель на четыре пары способен передать 40GE-сигнал, на расстояние до 42 метров. Cat8 делится на 2 категории:

1. Cat8.1 – стандартизирована для работы с коннекторами типа RJ-45 и обратно совместим с кабелями Сat6A.
2. Cat8.2 – предназначена для коннекторов типа TERA (разработка Siemens Company), GG45 (разработка Nexans), и ARJ-45 (разработка Bei Fuse Ltd). Данные коннекторы являются проприетарными и перспективы их применения пока туманны.

Обжим без специализированного инструмента

За неимением специального инструмента обжим можно произвести с помощью плоской отвёртки. Человеку, выбравшему этот способ, понадобится несколько коннекторов, на тот случай, если он не рассчитает силу нажима. Обжать провод вручную, без использования подручных средств, невозможно.

Если мастер малоопытен и не знает, как правильно обжать кабель для интернета 4 жилы, ему пригодится самообжимающийся коннектор. Воспользовавшись прибором, он самостоятельно оконцует и подсоединит экранированные кабели. Коннектор оснащён направляющими вставками, предназначенными для фиксации кабеля.

Самостоятельный обжим

Для самостоятельного изготовления кабеля потребуются лишь некоторые навыки по электромонтажным работам, в остальном нет ничего сложного. Для большего понимания ниже приведена подробная инструкция:

Инструменты и материалы

Начинать лучше с того, чтобы все подготовить. Для работы понадобятся:

• канцелярский или обычный нож;
• обжимное устройство;
• непосредственно кабель (отрезок нужной длины с запасом по 10 см с каждой стороны) и коннекторы типа RJ45.

Инструкция

Для достижения результата при распиновке интернет-кабеля (8 проводов или 4 провода), близкого к профессиональному, следует придерживаться следующих шагов:

Если на обжимном устройстве есть хороший нож с ограничителем, лучше воспользоваться им, если нет – канцелярским. Аккуратно, не до конца, надрезать защитный слой верхней изоляции, отступив от края примерно 4 см (так удобнее будет расплетать пару). Надрез должен быть таким, чтобы парой небольших сгибов ПВХ надломилась и без усилий «слезла» с жил.

Обратите внимание! Если под изоляцией присутствует тонкая оберточная пленка на ощупь как целлофан или капроновый шнур – НЕ НАДО отрезать, нужно аккуратно завернуть их назад, при обжимке они зафиксируются защелкой, и таким образом будет создан дополнительный армирующий элемент

1. После этого необходимо обеспечить последовательность проводов по нужной цветовой схеме, делать это следует поочередно для каждой из сторон (то есть раскладка на одной стороне – обжимка – переход к другой), иначе жилы могут перепутаться и придется делать работу заново.
2. Взять коннектор и расположить его более гладкой стороной к лицу (так пины будут соответствовать свои номерам, от 1 до 8), предварительно кусачками на обжимном устройстве обрезать провода до длины 1,5 см и ввести их в свои посадочные места.
3. После этого аккуратно, не дергая и не поворачивая ничего, завести коннектор в отверстие для обжимки, убедиться, что армирующие ленты или нити выведены наружу и вместе с изоляцией находятся непосредственно под плоскостью нажимной защелки.
4. Выполнить обжимку, плавно, но в то же время с усилием нажав на оба рычага устройства. Должен послышаться характерный щелчок. Это будет означать, что защелка зафиксировала изоляцию, а также армирующие слои. Теперь они никуда не съедут.
5. Визуально проверить пробой изоляции жил наконечниками пинов, их выступы должны быть отчетливо видны. Если все в порядке, повторить все пункты со вторым концом.

Обжим кабеля без инструмента

Зачастую бывает так, что необходима распиновка коннектора на интернет-кабеле в домашних условиях, а специализированный инструмент отсутствует. Для достижения удовлетворительного результата подойдут подручные средства, которые всегда можно найти в каморке. При работе следует руководствоваться таким порядком действий:

• подготовить плоскую отвертку с тонким шлицем, молоточек или пассатижи (чем можно делать легкие удары по ручке отвертки), канцелярский нож, бокорезы или ножницы, отрезок кабеля нужной длины, коннекторы;
• выполнить все действия по зачистке изоляции, расположению жил и вводу их в пазы коннектора как это описано в предыдущей инструкции;
• расположить коннектор на краю столешницы так, чтобы плоскость под пинами лежала ровно, без люфтов, а пружинная защелка «висела» в воздухе (не находилась на столе);
• взять отвертку, расположить ее шлиц на поверхности пина и легкими, но уверенными ударами молотка по ручке пробить изоляцию жилы, повторить эту операцию для оставшихся семи контактов (при выполнении этого пункта желательно попросить кого-нибудь помочь подержать коннектор);
• повторить пункты для другого конца кабеля.

Опрессовка коннектора при помощи обжима

Определившись со схемой, мы переходим к самой главной части всей процедуры — опрессовке разъёма RJ-45 с помощью специального инструмента — обжима. Особенность работы с кримпером заключается в том, что он существенно экономит время и выполняет ответственную часть самостоятельно.

Начать работу следует с отсечения прежнего коннектора (если таковой имеется, то он станет образцом для расположения жил). Далее следует зачистить витую пару от изоляции, оголив цветные провода так, чтобы их длина соответствовала коннектору и они сидели в нём до упора. Очистку внешней оплётки можно провести двойным ножом обжима или же обычным перочинным ножом. Цветные жилы будут скручены попарно, поэтому их следует рассоединить, выпрямить и ровно подрезать до одинаковой длины. Расположив проводки согласно выбранной схеме, мы берём разъём RJ-45 защёлкой к низу. Вставляем в него жилы до упора так, чтобы небольшая часть изоляции интернет-кабеля тоже входила в коннектор. Когда провода лежат в своих направляющих каналах, а край изоляции находится под планкой зажима RJ-45, настало время для опрессовки. Помещаем коннектор с жилами в разъём инструмента. Осталась всего пара штрихов – сжимаем рукояти кримпера так, чтобы планка зажима (контакты) вилки RJ-45 прорезала изоляцию жил.

Следите за тем, чтобы ничего не отходило и не выпадало. Для завершения операции мы оденем изолирующий колпачок. Теперь всё готово к использованию!

Подключение периферийного устройства

Продвинутым пользователям ПК нужно знать, как правильно сделать распиновку разъёма РЖ-45 для USB. Такое строение сети особенно актуально в тех отраслях, где нужно подключить дорогостоящие серверные системы, а также оргтехнику и кассовые аппараты. Для таких манипуляций лучше подготовить обычный паяльник, но если его нет в наличии, тогда можно обойтись и скрутками.

Когда кабель полностью обжат, мастер должен зачистить обрезанный конец минимум на 5 см. Далее аккуратно разбирается любая USB вилка, чтобы в итоге получился свободный доступ к разъёмам. Стоит отметить, что чёрный и красный кабели следует зачистить до медного основания, а уже после этого скрутить их между собой. Если витая пара RJ-45 и USB готова, тогда нужно последовательно выполнить следующие действия:

1. Припаять жилу бело-зелёного цвета из третьего коннектора к красно-чёрной скрутке.
2. Зелёный кабель от USB устройства аккуратно присоединяется к синему проводку из четвёртого разъёма.
3. Остаётся только скрутить бело-синюю жилу из пятого коннектора с белым кабелем.

Сами мастера утверждают, что использование витой пары с разъёмом RJ-45 не является сложным даже для новичка. Не стоит волноваться из-за того, что обжимка может быть не столь качественной, как в магазине. Канал связи не будет потерян, и никакое короткое замыкание не произойдёт. Используя непрофессиональные инструменты можно только создать на линии небольшие помехи, которые не будут заметны на кабеле длиной до 5 метров. Если мастер не уверен в качестве своей работы, тогда лучше всё переделать, чтобы сеть не подвела в самый ответственный момент.

Процедура обжима сетевого кабеля RJ — 45

Итак, мы выбираем первый способ обжима витой пары (прямой). Далее нам понадобится два коннектора и два колпачка. Колпачки не являются обязательным атрибутом, но я вам настоятельно рекомендую их использовать, так как они улучшают прочность в местах соединения витой пары с коннектором, да и согласитесь, что патчкорд с колпачками смотрится намного красивее и аккуратнее. Колпачки одеваются перед обжимом коннектора.

После того, как они окажутся на витой паре, приступаем к соединению кабеля с коннектором. При этом необходимо ориентироваться на схему прямого способа обжима витой пары.

При соединении кабеля с коннектором необходимо следить, чтобы жилы проводов не перекрещивались и не вводились два провода в одно гнездо. Часто бывает, что вначале провода заходят в коннектор легко, а в местах самого контакта (гнездо коннектора) провода перекручиваются, что в свою очередь нарушает схему обжима. Тщательно проверив расположение проводов в коннекторе после их ввода до упора, мы с вами приступаем к обжиму витой пары.

Для этого возьмите в одну руку обжимной инструмент, а другой, удерживая коннектор вместе с витой парой, поместите коннектор в специальный разъем обжимного инструмента. На видео ниже вы можете посмотреть, как обжать витую пару:

Затем аккуратно сожмите обжимной инструмент, это приведет сдвигу контактов в рабочее положение и, как следствие, их прочному механическому и электрическому соединению с жилами. Аналогичную операцию проделайте со вторым концом кабеля. После того, как оба конца кабеля обжаты, необходимо одеть на коннекторы колпачки.

Получившийся кабель называют тем самым патчкордом. Далее нам остается проверить правильность соединения и общую работоспособность нашего изделия при помощи LAN – тестера.

Подключаем разъемы к тестеру и включаем питание устройства. При отсутствии ошибок прямого способом обжима, индикаторы на тестере будут напоминать бегущий огонь. А, точнее говоря, сигнал будет последовательно передаваться от одного контакта к другому, и индикаторы на тестере будут загораться по очереди друг за другом.

Если при тестировании патчкорда вы обнаружите, что некоторые индикаторы не загораются, то значит, что в гнезде присутствует неплотное прилегание самого провода. Рекомендую вам в этом случае повторно обжать кабель, так как в большинстве случаев такая проблема бывает именно из-за того, что недостаточно обжались контакты.

Если повторное обжатие не помогло, тогда необходимо будет заново обжать кабель, но уже с другим коннектором. В этом случае велика вероятность, что жилы перекрутились при вводе их в гнездо коннектора.

Итак, уважаемые пользователи, в этой статье вы узнали, как обжимают сетевые кабеля. Если вас отсутствуют инструмент для обжима, коннекторы, тестер, то дешевле будет купить готовый патчкорд. Моя же цель в этой статье была рассказать Вам, как изготовить патчкорд самостоятельно и эта цель достигнута. Надеюсь, данная статья была полезна и интересна для Вас.

Некоторые пользователи ошибаются, когда спрашивают у специалистов, как обжать интернет кабель? После прочтения статьи, теперь вы знаете, что нужно спрашивать, как обжать сетевой кабель RJ — 45. Таким образом, вы делаете уточнение, и любой специалист вас сразу поймет.

Естественно, у простых пользователей нет таких инструментов дома. Для этой цели можно использовать простую отвертку и маленький молоток (можно и без него). Чтобы сделать без инструментов может потребоваться намного больше времени, но если выхода нет, значит этот вариант может вам подойти. Я не буду рассказывать, лучше посмотреть видео:

https://youtube.com/watch?v=TvOH9tKMFOo

В заключении я бы хотел еще раз поздравить Александра Козлова с Днем Рождения его Блога, пожелать ему успеха в раскрутке и продвижении проекта, а также пожелать всего самого наилучшего в других сферах жизни!

Как отремонтировать или поменять штекер на сетевом кабеле

Ниже можно ознакомиться с фишками, которые помогут заменить штекер на кабеле либо исправить его. Для этого мастеру потребуется отвертка. Для того, чтобы сделать монтаж, стоит воспользоваться предложенной ниже инструкцией.

1. Изоляция снимается с кабеля, а жилы раскручиваются.
2. На следующем этапе отмеряется длина по всей корпусной части штекера. Проводки должны доходить до контактов.
3. После этого потребуется установить кабель, зафиксировав каждую из жил по каналам контактов.
4. Контакты втапливают в жилки.

После этого кабель проверяется на работоспособность.

Нередко штекер перестает нормально функционировать. Возникает это на фоне:

• внутреннего разрыва кабеля;
• плохого контакта штекера со слотом сетевой платы.

Проблема может возникнуть и в случае, когда жилы не соприкасаются с контактами устройства.

Специалисты рекомендуют не терять времени и провести проверку с помощью тестера/мультиметра. Каждый проводок потребуется не спеша прозвонить. Для этого один щуп устанавливают на определенный участок провода, а другой на вторую часть кабеля. На каждую из жилок поочередно будет подаваться напряжение. В случае разрыва таким образом будет просто найти неполадку.

Что такое обжим витой пары и как его делать

Для подключения к периферийному устройству витая пара заканчивается штекером специальной формы — коннектором, в  бороздки которого заводятся провода. Заканчиваются эти бороздки медными контактными пластинами, а примерно посредине их длины перпендикулярно к плоскости пластин установлена металлическая пластина с прорезями (ножи). Когда происходит обжим витой пары, вставленные провода прижимаются к ножам, они прорезают защитную оболочку проводов, а сами плотно прижимаются к медному проводнику, обеспечивая хороший контакт.

Типы ножей в коннекторах RJ45 для разных проводов разные

На первый взгляд такой способ соединения кажется ненадежным, но практика показала, что он, как минимум, не уступает качественной пайке, а порой еще и надежнее, так как шансы повредить изоляцию минимальны. Но хороший контакт обеспечивается только при условии соблюдения стандартов при изготовлении коннекторов и витой пары.

Вот в таком виде мы обычно пользуемся витой парой. А чтобы заправить ее в этот коннектор и нужен обжим

Для обжима витой пары нужны специальные клещи с гнездом под разъем. В это гнездо вставляется разъем с заправленными в него проводами, потом клещи сжимаются до упора. На этом обжим витой пары окончен. Такой способ надежен, так как усилие клещи развивают стандартное, которое как раз необходимо для прорезания изоляции, но недостаточно для того чтобы повредить проводники. Такие обжимные клещи (или обжимки) стоят порядка 15-18$. Если вам надо установить несколько коннекторов, уже можно подумать о покупке такого оборудования. Если нужно оконечить всего один кусок кабеля, можно попробовать обойтись обычной отверткой или плоскогубцами.

Оптимальный вариант для обжима витой пары своими руками

При обжиме витой пары отверткой, каждый проводок отдельно вдавливается в вдавливается в нож до прорезания оболочки. Способ не самый удобный — отвертка соскальзывает, сложно проконтролировать прорезана ли оболочка, нет уверенности в том, что провод не повредился. Но такой способ обжима тоже возможен.

При обжиме витой пары плоскогубцами надо быть еще аккуратнее. Губками прижимаем пластину, но так как форма у плоскогубцев не заточена под разъем, легко пережать по краям провода или поломать корпус. Потому жмем понемногу, с одной и с другой стороны. Если середина не прожалась, возьмите отвертку и поправьте провода ей.

Особенности обжима проводника из 8 и 4 жил

Прежде чем рассматривать технологию обжима медных проводников, составляющих внутреннее содержимое сетевого кабеля, логично ознакомиться с вариантами схем подключения наконечников.

Схемы обжимки наконечников сетевого кабеля

Наконечник – пластмассовая вилка стандартного исполнения соединителя серии 8P8C. Такой соединитель (вилка + розетка) нередко классифицируется «знатоками» компьютерных сетей, как разъем RJ45.

Однако подобная классификация является некорректной. Но это так – для общей информации.

Внешний вид наконечников (восьмерок) сетевого кабеля, контакты которых подлежат процедуре обжима, когда используются впервые. Однажды обжатые наконечники не применяются для вторичного применения

Как видно из обозначения серии (8P8C), пластмассовая вилка и розетка тоже являются 8-контактными. Эти восемь контактов могут соединяться в разном схематичном виде, в зависимости от типа кабельного соединения.

Собственно, существуют два стандарта разводки проводников вилки Т568А и Т568В и два варианта их обжима:

1. Прямой.
2. Перекрестный.

Для удобства распиновки кабеля витой пары и последующего обжима каждая жила маркирована определённым цветом. Причем жилы одной пары близки по расцветке. Например, классическая расцветка первой пары для стандарта Т568А под прямую обжимку первой витой пары: 1 – зелено-белый; 2 – зеленый.

Стандарт расцветки жил сетевого восьмижильного кабеля: верхний рисунок – стандарт Т568А; нижний рисунок – стандарт Т568B. Как видно из картинок, различие в стандартах отмечается по цветовому обозначению некоторых парных жил. 1 и 8 – номера жил

Прямая и перекрестная конфигурация

Чем различается прямая и перекрестная схемы обжима медных жил проводников, должно быть очевидным. Прямая конфигурация предусматривает схемное решение, когда по двум противоположным концам сетевого кабеля номера жил (расцветка) совпадают.

Перекрестная конфигурация, соответственно, предусматривает схемное решение, когда на противоположных концах сетевого кабеля отмечается несколько изменённая схема соответствия проводников по номерам (расцветке) относительно друг друга. В частности, меняются местами 1,2,3 и 6 проводники.

Конфигурация перекрестного обжима для применения в условиях скорости передачи 100 Мбит/с: 1 – бело-оранжевый / бело-зеленый; 2 – оранжевый / зеленый; 3 – бело-зеленый / бело-оранжевый; 4 – зеленый / оранжевый

Обе схемы обжима предусматривают расположение проводников на противоположных концевых вилках с учётом соответствия нумерации, когда первый провод располагается напротив восьмого и наоборот – восьмой провод располагается  напротив первого.

Кроме этих двух схем существует ещё одна, именуемая «консольной». В этом случае проводники по концевым вилкам располагаются в порядке обратно перевернутом.

То есть, первый проводник одной вилки соответствует первому проводнику другой вилки и, соответственно, восьмой провод на одном конце соответствует восьмому проводу на противоположном конце.

Консольная схема обжима медных жил сетевого кабеля. Отличается тем, что концевые вилки располагаются относительно одна другой обратно перевернутым положением, когда провод 1 = 1; провод 8 = 8

Предназначение той или иной схемы

Конкретное применение рассмотренных схем обжима витой пары определяется вариантами подключения компьютерного оборудования. Как правило, прямая конфигурация используется под соединение сетевой карты и коммутатора (концентратора).

Перекрестная конфигурация обычно применяется, когда существует необходимость соединить между собой две сетевых платы персональных компьютеров. Эта же схема применялась для коммуникаций устаревших моделей коммуникаторов (концентраторов).

Стоит отметить важную деталь: на современном этапе развития цифровой техники перекрестная конфигурация практически утратила свою значимость. Связано это с разработкой и внедрением технологии автоматического определения сигнальных цепей сетевых терминалов.

Конфигурация кабеля с обжимом «консольного» назначения традиционно используется для служебных целей. Например, через такую схему выполняется настройка коммуникатора (маршрутизатора) посредством персонального компьютера

Какие схемы обжима могут применяться

Существует две основных схемы обжима интернет-кабеля. Их использование зависит от того, какие устройства связываются между собой.

Прямое подключение (Straight)

Наиболее часто используемый вариант в сетях LAN (Local Area Network) или DSL (Digital Subscriber Line). Позволяет провести коммутацию разных приборов и устройств в различном сочетании.

Например:

• РС – Router (компьютер – маршрутизатор);
• РС – Switch (компьютер – коммутатор);
• Router – Switch (маршрутизатор – коммутатор);
• Router – SMART TV (маршрутизатор – телевизор)

и другие подобные варианты.

Характерная особенность этого типа подключения – совершенно идентичное расположение проводов в контактах обоих коннекторов.

Принята следующая цветовая схема расположения проводников:

Расположение проводов при прямом типе подключения. Схема одинакова для обоих концов LAN-кабеля.

Стоит сделать одно важное замечание. По большому счету, на скоростях передачи данных до 100 мегабит в секунду задействуются лишь четыре проводника – 1, 2, 3 и 6

Остальные – не используются. Так что нередко для удешевления общей стоимости локальной сети применяют кабель всего с двумя витыми парами. Коннектор, конечно, остается таким же, но в него заводится всего четыре проводника.

Это – такое же Straight подключение, но только с двумя витыми парами. Для скоростей до 100 мегабит – вполне достаточно.

Знание этого нюанса иногда позволяет обойтись «малой кровью» при необходимости ремонта линии. Например, кабель вышел из строя, и его контрольный прозвон показал, что обрыв на паре «оранжевый – бело-оранжевый». Ничего страшного. Вполне можно поменять ее, например, на незадействованную пару «коричневый – бело-коричневый». Но, естественно, с обоих концов кабеля одинаково. И работоспособность линии будет восстановлена.

Перекрестное подключение (Cross-Over)

Такое соединение порой приходится применять для подключения однотипных устройств Например, компьютер с компьютером, роутер с роутером и т.п.

Разница заключается в следующем. На одном конце кабеля применяется та же схема цветовой «распиновки», что показана выше. А вот на противоположном вносятся изменения. В принципе, они заключаются только в том, что пары «оранжевый – бело-оранжевый» и «зеленый – бело-зеленый» меняются местами.

Расположение проводов на противоположных концах интернет-кабеля при перекрёстном подключении.

Остальные провода своих позиций не меняют.

Эта несколько усложненная схема, кстати, постепенно выходит из употребления. Дело в том, что все больше современных цифровых устройств оснащены интерфейсом Auto MDI-X. Смысл в том, что система сама автоматически определяет тип подключения и переходит на оптимальный режим коммутации. То есть остается обжимать интернет-кабели по прямой схеме, и не морочить себе голову. Но пока еще частенько – приходится…

Итак, с теорией, можно сказать, закончено. Можно переходить к рассмотрению практического руководства – как обжать интернет-кабель.

Настройка оборудования

Обжим кабелья UTP 5 cat. (Обжим витой пары) коннектором RJ-45

С развитием сетевых технологий всё больше и больше людей подключается к сетям ШПД интернет-провайдеров по ADSL либо FTTB. Всвязи с этим часто возникает необходимость сделать сетевой кабель (патч-корд) самому. Причина может быть разная — лень идти в магазин или нет желание платить деньги за то что можешь сделать сам. В любом случае при наличии инструмента и прямых рук обжать кабель (обжать витую пару) не сложно.

Для тех кто любит читать — ниже приведу краткий мануал.

Что нам понадобится: 1. Кабель UTP cat 5 (сетевой, пятой категории) он же — витая пара. Его вы можете приобрести в любом компьютерном магазине или на радиоэлектронном рынке.

Чтобы избежать проблем с сетью из-за некачественного кабеля — лучше на нем не экономить

Обращайте внимание при покупке, чтобы цвета внутренних жил кабеля легко распознавалась. Он бывает двух типов — 8 жил и 4 жилы

Кабель лучше брать восьмижильный и мягкий — работать с ним значительно проще.

2. Коннектор RJ-45 — в основном продаются в упаковках по 50 и 100 штук, но на радиорынке бывает продают и в поштучно.3. Обжимной инструмент Хорошая модель имеет пару ножниц для резки кабеля и лезвия для снятия изоляции, также не лишним является обжим коннекторов RJ-11.

Какой тип соединение вам нужен? Существуют два типа обжима сетевого кабеля, обычно используемые в компьютерных сетях — нуль-хабный (он же Cross-over ) и прямой (Straight-through).

нуль-хабный тип — Cross-over — используется для соединения двух компьютеров через сетевые карты, напрямую, т.е. не используется ни хаб,ни свитч, ни коммутатор. Таким образом вы можете подключить только два компьютера одновременно, для подключения трех и более потребуется дополнительное сетевое устройство.

Прямой тип — Straight-through — передаёт сигнал напрямую из одного конца в другой, и используется для различных видов соединений (компьютер — хаб, компьютер — DSL/ISDN/кабельный модем, и т.п.).

Разобравшись с типом соединения — переходим к заделке кабеля. В разъём RJ45 кабель надо вставлять в соответствии с цветовой схемой.

Если вам нужен простой прямой патч-корд — обжать кабель (обжать витую пару) надо по одной и той же цветовой схеме с обоих концов. При это по какой из двух — без разницы — главное чтобы они совпадали. Если же нужен кросс-оверный (нуль-хаб) кабель — обжимать нужно один конец по схеме слева а другой — по схеме справа.

Последовательность действий:

— Снимаем изоляцию с сетевого кабеля. При зачистке кабеля, расплетение витых пар не должно превышать 12,5 мм., поэтому зачищать лучше всего на 2-2,5 см. Изоляцию с каждого из проводов снимать не нужно.

— Расплетаем жилы, выравниваем их и выставляем их в порядке, соответствующем цветовой схеме.

— Коннектор надо держать пластиковым фиксатором от себя вниз.

— Отсортированные и выровненные жилы в коннектор надо вставлять аккуратно и по направляющим до упора. Изоляция должна заходить в коннектор — иначе при активном использовании есть риск его оторвать. Перед обжимом витой пары ещё раз внимательно осмотрите кабель с коннектором. Все жилы должны быть заправлены ровно и без изгибов.

— Вставляем коннектор в разъём кримпера и зажимаем до упора.

Витая пара обжата, патч-корд готов к употреблению!
