Configuring cisco g.shdsl hwics in cisco access routers

show controllers shdsl

To display the status of the controller configured for single-pair high-bit-rate digital subscriber line (SHDSL) mode, use the show controllers shdsl command in privileged EXEC mode.

Cisco HWIC-4SHDSL and HWIC-2SHDSL

show controllers shdsl slot number/subslot number/port number {brief | detailed}

Cisco IAD2420

show controller shdsl number

Syntax Description

brief	Provides a summary of the controller’s status.
detailed	Provides a detailed report of the controller’s status.
number	SHDSL controller number. The valid controller number for SHDSL mode is 0.
slot number	Identifies the slot on the router in which the HWIC is installed.
subslot number	Identifies the subslot on the router in which the HWIC is installed.
port number	Identifies the port on the router in which the HWIC is installed. By default, the Cisco HWIC-4SHDSL and HWIC-2SHDSL use port number 0.

Command Modes

Privileged EXEC

Command History

Release	Modification
12.4(15)T	This command was updated for the Cisco HWIC-4SHDSL and HWIC-2SHDSL running on the Cisco 1841 router and on the Cisco 2800 and 3800 series access routers.
12.2(8)T	This command was introduced on Cisco IAD2420 series.

Usage Guidelines

Examples

Cisco HWIC-4SHDSL and HWIC-2SHDSL

The following example displays the status of a Cisco HWIC-4SHDSL controller in slot 0, subslot 2, port 0 on a Cisco access router:

Router# show controllers shdsl 0/2/0 brief

Controller SHDSL 0/2/0 is UP

Hardware is HWIC-4SHDSL, rev 2 on slot 0, hwic slot 2

Capabilities: IMA, M-pair, 2/4 wire, Annex A, B, F & G, CPE termination

cdb=0x43EB384C, plugin=0x43DE9410, ds=0x43E9A1C4 base=0xB8000000

FPGA Version is REL.3.4.0, NIOSII FW:Ver 2.6, status Running

SDC-16i HW:Rev 1.2, status UP, FW:Ver 1.2-1.1.3__57, status Running

SDFE-4 HW:Rev 1.2, status UP, FW:Ver 1.1-1.5.2__001, status Running

NIOSII Firmware image: System

SDC16i Firmware image: System

SDFE4 Firmware image: System

Number of pairs 4, number of groups configured 1

Ignored CLI cmds(0), Event buffer: in use(0), failed(0)

Group (0) is Not configured.

Group (1) info:

Type: M-pair over g.shdsl, status: Configure Firmware

Interface: ATM0/2/1, hwidb: 0x43F04EA0, UTOPIA phy 1

Configured/active num links: 2/0, bit map: 0x3/0x0

Line termination: CPE, line mode: M-pair, Annex-B, PMMS disabled

Line coding: 16-TCPAM, configured/actual rate: 4608/0 kbps

SHDSL wire-pair (0) is in DSL DOWN state

SHDSL wire-pair (1) is in DSL config state

Router#

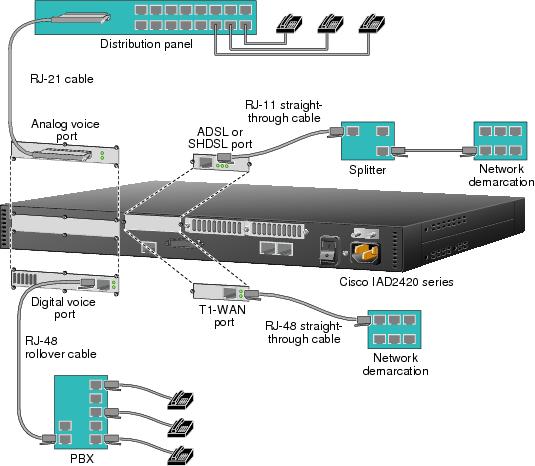

Cisco IAD2420 Series

The following example displays the status of the controller that is configured for SHDSL mode on a Cisco IAD2420 series IAD:

Router# show controller shdsl

SHDSL 0 controller UP

SLOT 3: Globespan xDSL controller chipset

Frame mode: Serial ATM

Configured Line rate: 1160Kbps

Line Re-activated 0 times after system bootup

LOSW Defect alarm: None

CRC per second alarm: None

Line termination: CPE

FPGA Revision: 9

HDSL2

Новая технология, появившаяся в результате огромной трехлетней работы, получила название HDSL2 (нужно отметить, что работа над ее стандартизацией ввиду некоторых разногласий между основными производителями пока не окончена и стандарт существует в виде рабочей версии Т1.418-2000). Изначально в качестве основы для реализации HDSL2 рассматривались симметричная передача с эхоподавлением (SEC) и частотное мультиплексирование (FDM), но обе были отклонены из-за присущих им недостатков. Первая имеет серьезные ограничения в условиях помех на ближнем конце, что делает ее неприменимой для массового развертывания. Вторая, хотя и свободна от недостатков первой, но требует использования более широкого спектра и не обеспечивает требований по взаимному влиянию с системами передачи других технологий.

В результате, в качестве основы была принята система передачи с перекрывающимся, но несимметричным распределением спектральной плотности сигнала, передаваемого в различных направлениях, использующая 16-уровневую модуляцию PAM (Pulse Amplitude Modulation). Выбранный способ модуляции PAM-16 обеспечивает передачу трех бит полезной информации и дополнительного бита (кодирование для защиты от ошибок) в одном символе. Сама по себе модуляция PAM не несет в себе ничего нового. Хорошо известная 2B1Q это тоже модуляция PAM, но четырехуровневая. Использование решетчатых (Trellis) кодов, которые за счет введения избыточности передаваемых данных позволили снизить вероятность ошибок, дало выигрыш в 5 dB. Результирующая система получила название TC-PAM (Trellis coded PAM). При декодировании в приемнике используется весьма эффективный алгоритм Витерби (Viterbi). Дополнительный выигрыш получен за счет применения прекодирования Томлинсона (Tomlinson) искажении сигнала в передатчике на основе знания импульсной характеристики канала. Суммарный выигрыш за счет использования такой достаточно сложной технологии кодирования сигнала составляет до 30% по сравнению с ранее используемыми HDSL/SDSL системами.

Рис. 2. Спектральная плотность сигнала G.shdsl

Но все-таки, ключевым элементом успеха новой технологии является идея несимметричного распределение спектра, получившее название OPTIS (Overlapped PAM Transmission with Interlocking Spectra) и послужившее основой HDSL2 и, впоследствии, G.shdsl. При выборе распределения спектральной плотности для OPTIS решалось одновременно несколько задач (рис. 2). В первой области диапазона частот (0-200 кГц), где переходное влияние минимально, спектральные плотности сигналов, передаваемых в обе стороны одинаковы. Во втором диапазоне частот (200-250 кГц), спектральная плотность сигнала от LTU (оборудования на узле связи) к NTU (абонентскому оборудованию) уменьшена, чтобы снизить его влияние на сигнал в обратном направлении в этой области частот. Благодаря этому переходные влияния на ближнем конце в обоих диапазонах частот оказываются одинаковыми. В свою очередь мощность сигнала от NTU к LTU во втором диапазоне частот уменьшена, что даёт дальнейшее улучшение отношения сигнал/шум в этой области частот. Следует отметить, что это уменьшение не ухудшает отношения сигнал/шум на входе NTU по двум причинам: во-первых, полоса частот сигнала от LTU к NTU увеличена по сравнению с полосой частот сигнала в обратном направлении, и, во-вторых, абонентские модемы NTU пространственно разнесены, что также уменьшает уровень переходной помехи. В третьем диапазоне частот спектральная плотность сигнала от LTU к NTU максимальна, поскольку сигнал в обратном направлении в этой области почти отсутствует, и отношение сигнал/шум для сигнала на входе NTU оказывается высоким. Выбранная форма спектра является оптимальной не только в случае, когда в кабеле работают только системы HDSL2. Она будет оптимальна и при работе с ADSL, поскольку сигнал HDSL2 от NTU к LTU выше частоты 250 кГц, где сосредоточена основная мощность составляющих нисходящего потока ADSL, практически подавлен. Предварительные расчёты показали, что помехи от системы HDSL2 в нисходящем тракте системы ADSL (от LTU к NTU) меньше помех от системы HDSL, работающей по двум парам, и существенно меньше помех от системы HDSL, использующей код 2B1Q и работающей по одной паре на полной скорости.

Information About Cisco G.SHDSL HWICs

Cisco G.SHDSL HWICs support up to four pairs of digital subscriber lines (DSL): two inverse multiplexing over ATM (IMA) lines, and two ATM segmentation and reassembly (SAR) lines. The four DSL pairs are bundled in groups and configured in the Cisco IOS command-line interface (CLI) by using the dsl-group command.

G.SHDSL HWICs support the following DSL groups:

Inverse Multiplexing over ATM (IMA) groups—1- 4 DSL pairs
Multi-Pair Operation (M-Pair) groups—2 or more DSL pairs
2-Pair groups—2 DSL pairs
1-Pair groups—1 DSL pair

See the for more information about commands used with Cisco G.SHDSL HWICs.

Cisco G.SHDSL HWICs

Cisco G.SHDSL HWICs are available in two variations:

The Cisco HWIC-2SHDSL (Figure 1) provides two lines of connectivity through one RJ-11 connector. It supports 1-Pair groups or 2-Pair groups.

Figure 1 Cisco HWIC-2SHDSL Faceplate

The Cisco HWIC-4SHDSL (Figure 2) provides four lines of connectivity through one RJ-45 connector. It combines four lines of data into one line or two lines with either inverse multiplexing over ATM (IMA) groups or M-pair groups, and it supports 1-Pair groups or 2-Pair groups.

Figure 2 Cisco HWIC-4SHDSL Faceplate

Note The Cisco HWIC-2SHDSL provides support for the Dying Gasp feature; however, the Cisco HWIC-4SHDSL does not provide support for this feature. The term dying gasp refers to power status as defined in ITU-T standard G.991.2, section 7.1.2.5.3.

Status of the system:

Green—Operating system is running.

Amber—Interface card is resetting.

Blinking—System is initializing.

L0, L1, L2, L3

Status of link:

On—Link is active.

Off—Link is inactive (disabled).

Blinking — Link is training / Link alarm

SOCRATES-4e/2e/1e (PEF24628, PEF22628, PEF21628)

EFM — Ethernet First Mile («Ethernet на первой миле») — новый стандарт IEEE. Основная его цель — транспорт Ethernet в городских сетях и сетях доступа, обеспечивающий экономичные и гибкие решения для доставки абонентам широкополосных услуг. Как и любой другой стандарт, IEEE 802.3ah должен обеспечить совместимость оборудования разных компаний-изготовителей, что будет полезно операторам связи и поставщикам услуг. Однако в центре внимания стандарта находится абонент, именно поэтому в его названии абонентский шлейф именуется первой (если считать от абонента), а не последней (если считать от оператора связи) милей.

Рис. 2. Блок-схема 4-канальной микросхемы SOCRATES-4e

Рис. 3. Пример применения SOCRATES-e

SOCRATES-e — это новое, 3-е поколение SHDSL-приемопередатчиков Infineon, предназначенных для применения в телекоммуникационных системах стандарта EFM. Микросхема выпускается в 1-, 2-, 4-канальных вариантах и поддерживает технологии Интернет, пакетной передачи, АТМ, TDM. Трансиверы полностью совместимы с соответствующими стандартами ETSI, ITU и IEEE. Микросхемы имеют улучшенную функциональность и характеристики наряду с высокой интеграцией и малым потреблением

Важной характеристикой является совместимость с предыдущими поколениями SOCRATES, облегчающая сопряжение новых разработок с существующими техническими решениями. Имеется средство для разработки — оценочная плата EASY 24628 с интерфейсами MII и UTOPIA

Основные характеристики 3-го поколения приемопередатчиков:

Поддержка стандартов:
- ETSI SHDSL (ETSI TS 101 524 V 1.2.1);
- ETSI SHDSL.bis (ETSI TS 101 524 V 1.2.2);
- ITU G.shdsl (ITU-T G.991.2);
- ITU G.shdls.bis (ITU-T G.991.2 (2004));
- ITU G.hs (ITU-T G.994.1);
- IEEE EFM (IEEE 802.3-2004).
Встроенный контроллер старта и объединения каналов (PAF, M-PAIR).
Встроенная RAM для загрузки FW и компенсации задержки объединенных каналов.
Корпус PG-LBGA-324-2.
Низкое потребление: 500 мВт в режиме TDM, 700 мВт в режиме EFM.
Компенсация перекрестных искажений в объединенных SHDSL-каналах. Области применения:
Абонентское оборудование (CPE)/модемы: EFM или TDM и комбинированные решения;
CPE/модемы: PoSHDSL (пакеты поверх SHDSL);
DSLAM: SHDSL-линейные карты для EFM, TDM и комбинированных решений;
DSLAM: PoSHDSL-линейные карты.

SOCRATES — семейство микросхем для SHDSL

Infineon Technologies производит самый широкий в отрасли спектр микросхем для приложений SHDSL под названием SOCRATES. По данным Infonetics в 2005 году доля Infineon в мировом выпуске SHDSL микросхем составляла более 51%, что превосходит вклад таких крупных производителей телекоммуникационных микросхем, как Metalink, Mindspeed и Conexant, вместе взятых.

Название семейства SOCRATES представляет собой аббревиатуру SHDSL One Chip Rate Adaptive Transceiver with Embedded Start-Up—однокристальный SHDSL-приемопередатчик со встроенным стартом.

Первое поколение SOCRATES

SOCRATES — наиболее многочисленное, постоянно расширяющееся семейство xDSL Infineon, в него входят 3 поколения микросхем. В первое поколение входят 3 микросхемы:

SOCRATES (PEF22622) — 1 канал, TDM (замена Е1/Т1);
SOCRATES-U (PEF22623) — 1 канал, TDM и ATM (для NT, IAD);
SOCRATES-4 (PEF24622) — 4 канала TDM иATM (для DSLAM, DLC), менее 700 мВт/канал.

Микросхемы 1-го поколения, особенно одноканальный трансивер SOCRATES (PEF22622), нашли широкое применение в телекоммуникационной аппаратуре, в том числе у отечественных производителей (потребление в России — десятки тысяч штук). В настоящий момент эта микросхема переведена в разряд «не для новых разработок» ввиду появления более совершенных чипсетов следующих поколений — 2-го и 3-го. Но все микросхемы 1-го поколения продолжают производиться серийно.

Второе поколение SOCRATES

Второе поколение микросхем SHDSL, названное SOCRATES.bis, — это дальнейшее совершенствование функциональных и электрических характеристик с одновременным повышением степени интеграции. Семейство включает в себя 4 микросхемы:

SDFE-4 PEF 24624 — 4 канала, для TDM-приложений;
SDFE-2 PEF 22624 — 2 канала, для TDM-приложений;
SDFE-1 PEF 21624 — 1 канал, для TDM-приложений;
SDC-16i PEF 24625 — 16-канальный контроллер SHDSL, применяется только в составе чипсета SOCRATES-16Bis совместно с SDFE-4 PEF 24624 для TDM, ATM и IP-приложений.

SDFE-4/2/1 (Symmetric DSL Front End) — это так называемое симметричное DSL-окончание, функционально представляющее собой TDM-трансивер на 4, 2 и 1 канал. На кристалле интегрирован DSP, AFE — аналоговое окончание, драйверы линии LD, цепи согласования с линией и память. Поддерживает скорость передачи от 144 до 6392 кбит/с. Типовая рассеиваемая мощность 550 мВт/канал. Интерфейсы: TDM, DSL3, SCI. Корпус PG-LBGA-324-2 размером 19×19 мм, «бессвинцовое» исполнение.

SOCRATES-16Bis — это 16-канальный чипсет, состоящий из микросхемы SDC-16i (PEF 24625) контроллера симметричной DSL и 4 микросхем SDFE-4 (PEF 24624).

Основные характеристики SOCRATES-16Bis:

наивысшая степень интеграции — 3 см² на канал;
5 микросхем на 16 каналов;
полностью совместим со стандартами SHDSL, SHDSL.bis (до 6 Мбит/с);
интерфейсы UTOPIA,TDM, POSPHY, MII;
для включения в схему требуются только пассивные компоненты;
2 напряжения питания 3,3, 1,8 В;
поддерживает технологии объединения каналов для АТМ, TDM, Ethernet.
статус — серийное производство.

Третье поколение SOCRATES — Ethernet в сетях доступа

Третье поколение микросхем представлено двумя наборами микросхем, отличающимися функциональным назначением и количеством каналов — SOCRATES-4e/2e/1e и SOCRATES-4U/2U/1U с характеристиками, превышающими требования стандарта SHDSL.bis (скорость передачи до 10 Мбит/с):

SOCRATES-4e/2e/1e (PEF24628, PEF22628, PEF21628) — SHDSL-приемопередатчики нового стандарта EFM на 4, 2 и 1 канал.
SOCRATES-4U/2U/1U (PEF24627, PEF22627, PEF21627)—3-е поколение симметричного DSL-окончания на 4, 2 и 1 канал соответственно.

Основные различия между микросхемами SOCRATES 2-го и 3-го поколения приведены в таблице 2.

Таблица 2. SOCRATES 2-го и 3-го поколения. Основные различия

Как видно из таблицы, принципиальные различия заключаются в расширении функциональности, в частности, в поддержке нового стандарта EFM, функции PAF (PHY Aggregation Function), механизма NEXT (near end cross talk cancellation) и функции адаптивного предсказания шума в канале. Повышена также тактовая частота ядра до 40 МГц, снижено одно из напряжений питания до 1,5 В.

SHDSL — симметричная DSL при максимальной дальности

Первоначально технология симметричной DSL предполагалась только как недорогая альтернатива Е1/Т1-соединениям, а ADSL предназначалась для внутреннего (абонентского) доступа к Интернет и телефонии. Появление технологии SHDSL позволило решить задачу передачи данных по меди на расстояния, соответствующие зоне обслуживания CSA (3,6 км) со скоростью, равной, а впоследствии и превышающей скорости передачи E1/T1. Эволюция линий передачи данных между двумя узлами (например, СО), показывающая технико-экономические преимущества SHDSL с развитием технологий симметричной DSL, приведена на рис. 1.

Рис. 1. Эволюция цифровых линий передачи

Технические характеристики SHDSL стандартизированы Международным союзом электросвязи (ITU) и Институтом инженеров по электротехнике и радиоэлектронике (IEEE) в ряде стандартов, основные из которых — G.SHDSL, G.SHDSL.bis и IEEE EFM.

Ключевые стандартизированные характеристики технологии SHDSL:

Симметричная регулируемая скорость передачи данных от 144 до 5792 кбит/с с дискретностью 8 кбит/с. Адаптация скорости в зависимости от длины линии.
Возможность синхронной и плезиосинхронной передачи.
Кодирование TC-PAM (Trellis-Coded Pulse amplitude modulation) — амплитудно-импульсная модуляция с решетчатым кодированием.
Полнодуплексная передача с эхокомпенсацией.
Возможность передачи как данных, так и голоса (VoDSL — до 36 голосовых каналов).

Применение: в приложениях, где требуется повышенная скорость восходящего потока (доступ к удаленным локальным сетямLAN, частные веб-серверы, аппаратура для видеоконференций с голосовыми каналами и т. п.), а также для замены линий E1/T1.

Connecting Cisco G.SHDSL HWICs to the Network

Connect Cisco G.SHDSL HWICs as described next:

Cisco HWIC-2SHDSL—Use a standard RJ-11 straight-through cable to establish connection between the HWIC and a network device.
Cisco HWIC-4SHDSL—Use a standard RJ-45 straight-through cable to establish connection between the HWIC and a network device.

shows the RJ-45 pin assignment. identifies the RJ-45 signal assignment by pin.

Caution
Inserting an RJ-11 connector into the Cisco HWIC-4SHDSL port may deform pins 1 and 8, which may prevent solid contact between the connector and the plug in subsequent connections. If solid contact is prevented, line -1 tip and line -3 ring will not work properly.

Figure 3 RJ-45 Pin Assignment

Table 1 RJ-45 Signal Assignment by Pin

Signal

Line 1 tip

Line 1 ring

Line 2 tip

Line 0 tip

Line 0 ring

Line 2 ring

Line 3 tip

Line 3 ring

To connect the Cisco HWIC-4SHDSLwith a DSLAM that supports two or four RJ-11 connections, modify the standard RJ-45 cable, using one of the following diagrams as applicable:

shows how to modify the cable and connect the Cisco HWIC-4SHDSL with a DSLAM that supports four RJ-11 cable connections.
shows how to modify the cable and connect the Cisco HWIC-4SHDSL with a DSLAM that supports two RJ-11 cable connections.

Figure 4 Standard RJ-45 Connector to Four Standard RJ-11 Connectors

Figure 5 Standard RJ-45 Connector to Two Standard RJ-11 Connectors

Немного предыстории

В начале 90-х годов развитие цифровых способов обработки сигнала привело к созданию HDSL. Эта технология сочетала в себе линейное кодирование 2B1Q и сложные алгоритмы эхоподавления. Первые варианты, работающие по двум парам, были созданы в США и быстро вытеснили старые цифровые системы передачи T1 ANSI (1544 Мбит/с), которые имели рабочую дальность чуть более километра. Все это произошло благодаря тому, что HDSL, обеспечивая большую дальность (3,5 км на проводе 0,4 мм), позволил отказаться от регенераторов и существенно снизить затраты на монтаж и эксплуатацию вновь вводимых линий.

Аналогичная картина складывалась в это время и в Европе получили распространение варианты HDSL, которые обеспечивают передачу потока Е1 ETSI (2048 Кбит/с). Сначала появился вариант, который для получения большей скорости при той же дальности использовал три пары. Скорость передачи по каждой из пар при этом была та же, что и у американского варианта (748 Кбит/с). Затем, был стандартизован двухпарный вариант, у которого скорость по каждой из пар была выше (1168 Кбит/с) при меньшей рабочей дальности (около 3 км на проводе 0,4 мм). Но даже в этом случае дальность она оказывалась выше, чем у оборудования с линейным кодом HDB3 (рис. 1).

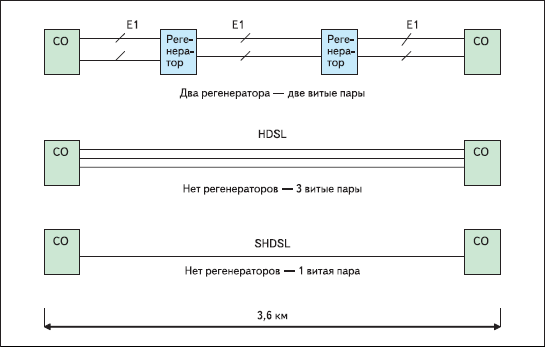

Рис. 1. Эволюция систем передачи

Всем опытом эксплуатации HDSL доказал свои высокие эксплуатационные характеристики. В подавляющем большинстве случаев монтаж HDSL оборудования проводится без дополнительного подбора пар или кондиционирования линии. Благодаря этому сегодня большая часть линий Е1 подключена с применением HDSL оборудования. Более того, сам факт появления технологии, которая обеспечила возможность экономичных решений по организации цифровых подключений абонентов, привел к тому, что число таких подключений стало стремительно расти. Иными словами, именно появление HDSL стало своеобразным катализатором развития цифровых сетей.

В свою очередь, развитие цифровых сетей создало спрос на цифровые системы передачи xDSL с другими характеристиками. Так появилась сравнительно низкоскоростная технология IDSL, основными достоинствами которой были работа по одной паре и низкая стоимость, обусловленная применением стандартных компонентов, производимых для абонентского ISDN оборудования. Так родились скоростные и асимметричные ADSL, VDSL со всеми своими разновидностями, созданные для подключения индивидуальных абонентов жилого сектора по их существующей телефонной линии и без отказа от использования этой линии для аналоговой или цифровой (ISDN BRI) телефонии. Наконец, так были разработаны обеспечившие увеличенную дальность работы разновидности HDSL с другими способами линейного кодирования (CAP) и адаптивные разновидности HDSL с возможностью изменять скорость передачи в линии, подстраивая ее под характеристики линии.

Производители, каждый на свой лад, стали задумываться о реализации вариантов HDSL систем, которые бы работали по одной паре при полной скорости. Дело в том, что параллельно с развитием xDSL технологий росло и число используемых ими линий. Из-за этого большинство операторов во всем мире уже сегодня отмечают острую нехватку меди на абонентском участке почти вся она «съедена» xDSL линиями. А ведь цифровизация еще не закончена. Где-то к 1996 году появились однопарные варианты HDSL. Но они не могли решить проблему из-за несовместимости с ADSL спектр сигнала таких систем частично перекрывался со спектром сигнала ADSL от АТС к клиенту.

Первыми забили тревогу операторы США, и уже в начале 1996 года перед комитетом ANSI (T1E1.4) была поставлена задача подобрать для дальнейшего развития технологию, которая при симметричных потоках данных и использовании одной пары позволяла бы обеспечить:

рабочую дальность не меньшую, чем HDSL;
устойчивость к тем же физическим характеристикам линии, что и HDSL (затухание, взаимное влияние, отражения от неоднородностей и отводов);
надежную и устойчивую передачу на реальных линиях со всеми присущими им дефектами;
«сосуществование» с другими технологиями (HDSL, ISDN, ADSL);
снижение эксплуатационных затрат по сравнению с HDSL.

ima-group

To define inverse multiplexing over ATM (IMA) groups, use the ima-group command in interface configuration mode for Cisco 7100, 7200, and 7500 series routers; use the command in config controller mode for the Cisco HWIC-4SHDSL. To remove the group, use the no form of this command.

Cisco HWIC-4SHDSL

ima-group shutdown | minimum-links number | clock-mode

Cisco 7100, 7200, and 7500 series routers

ima-group group-number

no ima-group group-number

Syntax Description

clock-mode	Sets the clock mode for an IMA group
group-number	Specifies an IMA group number from 0 to 3. IMA groups can span multiple ports on a port adapter but cannot span port adapters.
minimum-links number	Defines the number of minimum links that must remain in operation for an IMA group to remain in service.
shutdown	Shuts down physical links in an IMA group.

DSL и xDSL

Аббревиатура DSL означает «цифровая абонентская линия» (Digital Subscriber Line). DSL-технологии позволяют соединять пользователей с телефонными станциями, расширяя при этом используемый частотный диапазон имеющихся линий телефонной кабельной сети.

xDSL — обобщенная аббревиатура для технологий DSL. Технологии хDSL позволяют передавать данные со скоростями, значительно превышающими скорости, доступные самым лучшим аналоговым и цифровым модемам. xDSL поддерживают передачу голоса, высокоскоростную передачу данных и видеосигналов, предоставляя при этом значительные преимущества как абонентам, так и провайдерам. Более того, многие технологии хDSL позволяют совмещать высокоскоростную передачу данных и передачу голоса по одной и той же медной паре. Существующие типы технологий хDSL различаются в основном по используемой форме модуляции и скорости передачи данных. Достижения технологий xDSL во многом определяются достижениями техники кодирования, которая за счет применения DSP-процессоров смогла повысить скорости передачи данных при одновременном увеличении расстояния между модемом (приемопередатчиком) и станционным оборудованием (DSLAM).

Технологии xDSL условно делятся на следующие типы:

ADSL (Asymmetric Digital Subscriber Line) — асимметричное цифровое абонентское окончание, в коммерческих предложениях операторов связи часто называемое широкополосным доступом.
SDSL (Symmetric Digital Subscriber Line) — симметричное цифровое абонентское окончание, в том числе и с повышенной адаптируемой скоростью передачи (SHDSL).
VDSL (Very high-speed Digital Subscriber Line) — сверхбыстрое цифровое абонентское окончание.

К настоящему времени технологии прошли ряд этапов совершенствования своих характеристик, и последние их версии имеют названия ADSL2, ADSL2+, VDSL2 и т. п., что отражено в соответствующих стандартах. Сравнительные характеристики технологий xDSL приведены в таблице 1.

Таблица 1. Сравнительные характеристики технологий xDSL, поддерживаемых продукцией Infineon

Заключение

По данным форума DSL, число абонентов xDSL в мире к концу 2005 года составило более 110 миллионов, что превышает 60% всех пользователей широкополосного доступа. По-прежнему «узким местом» в существующей сегодня инфраструктуре xDSL остаются технологии доступа, обеспечивающие связь между СО или DSLAM и абонентом. Выпускаемые Infineon Technologies микросхемы семейства SOCRATES для технологии SHDSL обеспечивают реализацию многообразия существующих симметричных приложений:

полную или частичную замену Е1/Т1-линий;
репитеров/регенераторов SHDSL (до 8 репитеров в цепочке);
интегрированных устройств доступа SHDSL IAD (голос+данные);
модемов и маршрутизаторов SHDSL;
систем DSL-доступа IP/ATM-DSLAM;
DLC-систем (Digital Loop Carrier);
мультисервисных платформ доступа MSAP;
контроллеров беспроводных сетей RNC.

Анонсированные в 2007 году микросхемы семейства SOCRATES-4e/2e/1e — уникальное однокристальное решение для реализации всего спектра телекоммуникационной аппаратуры SHDSL по новому стандарту IEEE 802.3ah— «Ethernet на первой миле».

Кроме микросхем для SHDSL-технологий компания Infineon выпускает наборы микросхем для ADSL2/2+ (чипсеты GEMINAX-MAX и GEMINAX-PRO для CO и AMAZON для CPE).
