Принципы построение локальных сетей

Общие принципы построения сетей

Со временем основной целью компьютерных развития сетей (помимо передачи информации) стала цель распределенного использования информационных ресурсов:

  1. Периферийных устройств: принтеры, сканеры и т. д.
  2. Данных хранящихся в оперативной памяти устройств.
  3. Вычислительных мощностей.

Достичь эту цель помогали сетевые интерфейсы. Сетевые интерфейсы это определенная логическая и/или физическая граница между взаимодействующими независимыми объектами.

Сетевые интерфейсы разделяются на:

  • Физические интерфейсы (порты).
  • Логические интерфейсы (протоколы).

Порт

Из определения обычно ничего не ясно. Порт и порт, а что порт?

Начнем с того что порт это цифра. Например 21, 25, 80.

Это число записывается в заголовках протоколов транспортного уровня (об этом ниже). Порт указывает для какой программы предназначен тот или иной пакет (грубо говоря та или иная информация). Например, http-сервер работает через порт 80. Когда вы открываете браузер, вы отправляете запрос на веб-сервер через 80 порт и сервер понимает что это http запрос и вам нужен сервер который передаст вам страницу в формате html (ответ сервера).

Протокол

Протокол, например TCP/IP это адрес узла (компьютера) с указанием порта и передаваемых данных. Например что бы передать информацию по протоколу TCP/IP нужно указать следующие данные:

Адрес отправителя (Source address):
IP: 82.146.49.11
Port: 2049
Адрес получателя (Destination address):
IP: 195.34.32.111
Port: 53
Данные пакета:

Благодаря этим данным информация будет передана на нужный узел.

Кратко о сетях

Вычислительная сеть дает возможность нескольким различным устройствам объединиться в единое целое, внутри которой осуществляется обмен данными. Главные элементы здесь – компьютеры. Таковыми также могут выступать:

  • принтеры;
  • сетевое оборудование;
  • телефоны;
  • хранилища;
  • серверы.

Все это составляющие носят название оконченных узлов. В сетях также есть промежуточные компоненты – роутеры, модемы, маршрутизаторы, точки беспроводного доступа и коммутаторы. Они объединяются воедино между собой, используя сетевую среды. Это – оптоволокно, Wi-Fi, а также витые пары, при помощи которой можно выйти в Интернет, а также подключиться к сети и взаимодействовать друг с другом.

Компьютерная сетевая система может быть локальной и глобальной. Второй вариант больше первого. Локальная модель расположена на ограниченной территории, глобальная – распространяется на огромные расстояние.

Отдельно можно выделить городские компьютерные сети – MAN. Они отличаются площадью покрытия. Она составляет один город. Такая сетка позволяет получить услуги кабельного телевидения, телефонии и выступает в качестве точки опоры для провайдеров.

Что такое IP-адрес

У всех он есть, но не все имеют представление что за адрес такой и почему вообще без него нельзя. Рассказываю.

IP-адрес  — 32-х битное число, используемое для идентификации компьютера в сети. Адрес принято записывать десятичными значениями каждого октета этого числа с разделением полученных значений точками. Например, 192.168.101.36

IP-адреса уникальны, — это значит, что каждый компьютер имеет свое собственное сочетание цифр, и в сети не может быть двух компьютеров с одинаковыми адресами. IP-адреса распределяются централизованно, интернет-провайдеры делают заявки в национальные центры в соответствии со своими потребностями. Полученные провайдерами диапазоны адресов распределяются дальше между клиентами. Клиенты, в свою очередь, сами могут выступать в роли провайдера и распределять полученные IP-адреса между субклиентами и т.д. При таком способе распределения IP-адресов компьютерная система точно знает «расположение» компьютера, имеющего уникальный IP-адрес; — ей достаточно переслать данные в сеть «владельца», а провайдер в свою очередь проанализирует пункт назначения и, зная, кому отдана эта часть адресов, отправит информацию следующему владельцу поддиапазона IP-адресов, пока данные не поступят на компьютер назначения.

Для построения же локальных сетей выделены спец.диапазоны адресов. Это адреса 10.x.x.x, 192.168.x.x, 10.x.x.x, c 172.16.x.x по 172.31.x.x, 169.254.x.x, где под x- имеется ввиду любое число это от 0 до 254. Пакеты, передаваемые с указанных адресов, не маршрутизируется, иными словами, попросту не пересылаются через Интернет, а поэтому в различных локальных сетях компьютеры могут иметь совпадающие адреса из указанных диапазонов. Т.е., в компании ООО «Рога и копыта» и ООО «Вася и компания» могут находится два компьютера с адресами 192.168.0.244, но не могут, скажем, с адресами 85.144.213.122, полученными от провайдера интернета, т.к. в интернете не может быть два одинаковых IP-адреса. Для пересылки информации с таких компьютеров в Интернет и обратно используются спец.программы и устройства, которые заменяют локальные адреса реальными при работе с интернетом. Иными словами, данные в Сеть пересылаются с реального IP-адреса, а не с локального. Этот процесс происходит не заметно для пользователя и называется трансляцией адресов. Хочется так же упомянуть, что в рамках одной сети, скажем, компании, ООО «Рога и копыта», не может быть два компьютера с одним локальным IP-адресом, т.е., в указанном выше примере имелось ввиду, что один компьютер с адресом 192.168.0.244 в одной компании, второй с таким же адресом — в другой. В одной же компании два компьютера с адресом 192.168.0.244 попросту не уживутся.

Вы наверняка слышали такие термины как внешний IP и внутренний IP, постоянный (статический IP) и переменный (динамический) IP. В двух словах о них:

  • внешний IP — это как раз тот самый IP, который выдает Вам провайдер, т.е. Ваш уникальный адрес в интернете, например, — 85.144.24.122
  • внутренний IP, — это локальный IP, т.е. Ваш IP в локальной сети, например, — 192.168.1.3
  • статический IP — это IP, который не меняется с каждым подключением, т.е. закреплен за Вами твердо и навсегда
  • динамический IP, — это плавающий IP-адрес, который меняется с каждым подключением

Тип Вашего IP (статический или динамический) зависит от настроек провайдера.

Что понимается под топологией локальной сети?

«Топология» локальной сети, или «архитектура» — это различные способы настройки локальной сети. По масштабам охватываемой территории беспроводные сети подразделяются на четыре основных типа.

Беспроводные персональные сети (PAN)

Беспроводные персональные сети, или PAN, — это маленькие сети, которые как правило соединяют между собой два устройства. Например, два смартфона, телефон и гарнитуру или смартфон и ноутбук. Примером является Bluetooth.

Беспроводные локальные сети (WLAN)

WLAN обеспечивают беспроводную связь на относительно небольшой территории или в небольшой группе зданий (предприятия) с помощью радиоволн или инфракрасных сигналов. Сети подключают и связывают неограниченное количество компьютеров и ноутбуков, а это связывает людей, использующих эти компьютеры. Лица внутри рабочей группы соединены через локальные сети. Примером такой сети является Wi-Fi, обеспечивающая доступ в Интернет. Существуют беспроводные локальные сети, узлы которых находятся на расстояния более 12500 км (космические станции и орбитальные центры). Эти сети также относят к локальным.

Беспроводные городские сети (MAN)

MAN — это уже не одна, а целый ряд локальных сетей, связанных вместе. Примером MAN являются Wimax (Yota).

Ваше мнение — WiFi вреден?
Да 22.59%

Нет 77.41%

Проголосовало: 47518

Также имеется четыре основных типа стандартов радиочастот для беспроводных сетей: 802.11, 802.11a, 802.11b, 802.11g. Основные различия между ними — скорость соединения (802.11 и 802.11b являются самыми медленными в 1-2 Мбит и 5,5-11 Мбит в секунду соответственно). Фактическая скорость передачи данных зависит от количества и размера физических барьеров внутри сети и возможных помех при радиопередачах.

Для чего необходима, что объединяет и что делает локальная сеть — для чайников

Многие до сих пор не понимают, для чего нужна локальная сеть. Хотя любой, кто подключал у себя дома wifi роутер, фактически создавал у себя компьютерную сетку, только не совсем представлял, как ей пользоваться. Итак, для чайников — что делает локальная сеть? Она позволяет объединить между собой все устройства, у которых имеется обычная сетевой карта для подключения по кабелю к роутеру или wifi модулем для соединения по WiFi. Компьютер, ТВ приставку, телевизор, планшет, ноутбук, смартфон, IP камеру и так далее. В результате такого объединения можно обмениваться информацией между этими гаджетами без выхода в интернет — транслировать видео с одного на другое, перекидывать файлы, вести видеонаблюдение через IP камеру и т.д.

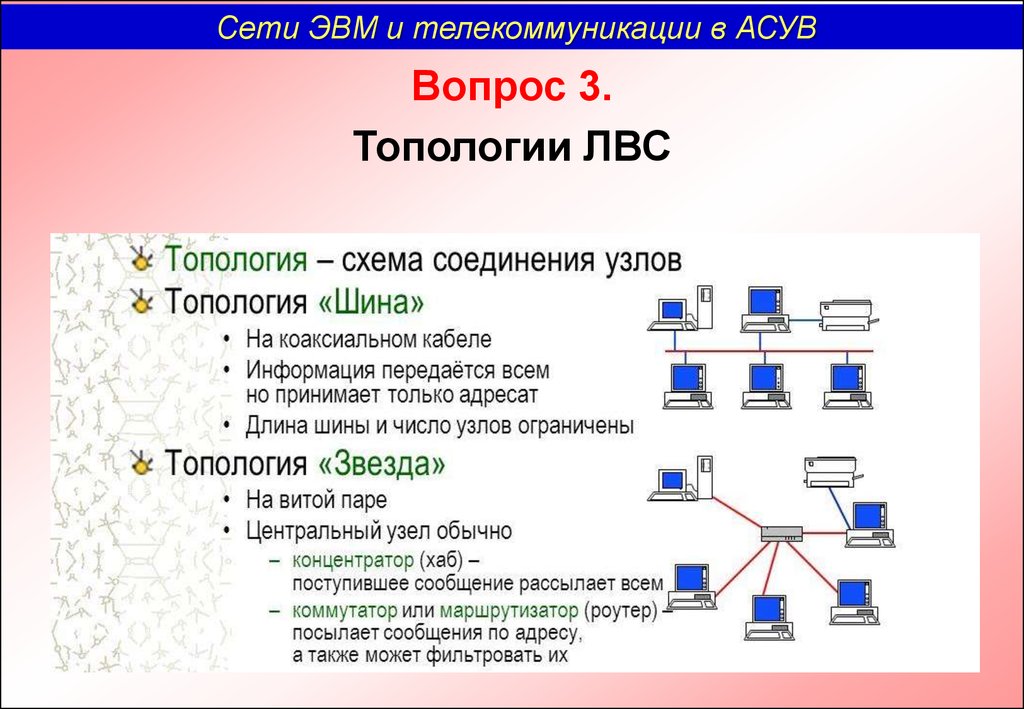

Классификация сетей по типу соединения устройств между собой

Топология — это то, каким образом и в каком порядке связываются сети между собой.

Топология бывает трех видов:

  • тип «звезда»;
  • тип «кольцо»;
  • тип «шина».

Тип «звезда»

Информация между пользователями передается через единый центральный узел, который может быть выражен через сервер или концентратор.

К преимуществам относится то, что он отличается быстродействием, а также наблюдается отсутствие столкновения между передаваемыми данными.

У данного типа сети имеются и недостатки:

  1. Низкая надежность, что объясняется функционированием единого центрального узла, который может выйти из-под контроля.
  2. Высокие затраты на подключение компьютеров.

Тип «кольцо»

Все компьютеры подключаются в одну линию, которая замыкается в кольцо. Вся маркировка, т.е. специальные сигналы, в данном случае передаются в одном направлении по одной линии, проходя через каждый компьютер, пока необходимый «пакет» не дойдет до нужного адресата.

После принятия компьютер посылает обратно источнику информации подтверждение факта получения данных. Получив подтверждение, передающий компьютер создает новый маркер и возвращает его в сеть.

Такая система считается эффективной, т.к. позволяет отправлять несколько сообщений друг за другом, не дожидаясь получения ответа за первое сообщение. Также преимуществом является то, что тип «кольцо» позволяет подключаться устройствам друг к другу на значительных расстояниях, без использования специального усилителя сигнала.

Из недостатков можно отметить данные факторы:

  1. Тип «кольцо» обладает низкой надежностью, т.к. нарушения в работе одного компьютера ведет к сбою всей системы сети.
  2. При большом количестве пользователей, процесс начинает зависать.
  3. При таком типе локальной сети, общая производительность определяется работоспособностью компьютера с наименьшей мощностью.

Тип «шина»

Все клиенты подключаются к одному каналу, и при этом могут взаимодействовать с любым компьютером, который в сети. Т.е. данные в виде электрических сигналов передаются всем доступным устройствам, но принимать может только тот, чей адрес соответствует адресу получателя.

Из преимуществ можно отметить:

  1. Вся информация находится в сети и каждый может ею воспользоваться.
  2. Обладает высокой надежностью, поскольку работоспособность сети не зависит от производительности отдельных компьютеров.

Недостатки:

  1. Низкая скорость передачи данных.
  2. Быстродействие зависит от количества подключенных устройств.
  3. Низкая безопасность, т.к. данные с одного компьютера можно увидеть с другого, находящегося в сети.

Одноранговая сеть и клиент-сервис

На практике при создании локальной вычислительной сети в одном здании может быть использовано сочетание топологии. Благодаря сложной структуре можно эффективно и безопасно защитить данные, изолировав их от доступа в ветках подсетей и ограничив к ним доступ.

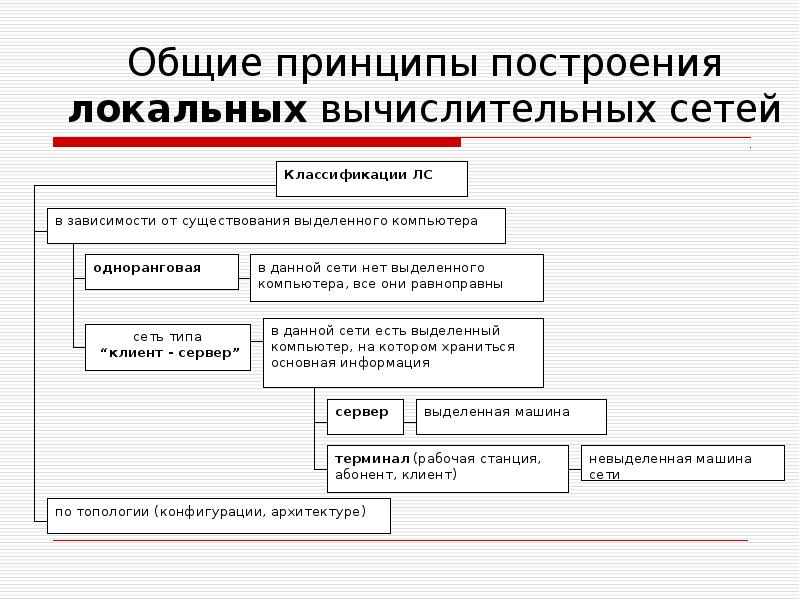

Также существует две модели локальных вычислительных сетей: одноранговая и клиент-сервис.

В первом случае все компьютеры равны между собой, но при этом информация в них распределена. Т.е. пользователь любого компьютера сети может ограничить доступ к информации, находящейся на его устройстве. А доступными данными можно управлять с других компьютеров, например, распечатывать и изменять файлы и т.д.

Из преимуществ данной модели можно отметить ее простоту реализации и экономичность.

Но, не смотря на это, она имеет и ряд недостатков:

  1. Низкая производительность при подключении большого количества устройств.
  2. Отсутствие единой информационной базы.
  3. Низкая безопасность.

При типе «клиент-сервис» имеется один или несколько главных компьютеров, которые управляют производительностью всей системы сети. Они используются для хранения информации и ее обработки. Такая модель обладает высокой скоростью сети, наличием единой информационной базы и системы безопасности.

Как создать

Собственную сеть локального характера можно сделать достаточно быстро. Для этого потребуется:

  • несколько устройств, которые хочется объединить;
  • кабель или витая пара;
  • роутер (для подключения более двух девайсов).

После этого нужно создать одну рабочую группу. Клиенту требуется перейти в «Панель управления»-«Система и безопасность»-«Система».  В соответствующем блоке будет прописана информация о рабочей группе. В Windows изначально это – WORKGROUP.

Чтобы сделать сеть локального характера, можно просто соединить два устройства кабелем между собой. В службе «Проводник» удастся получать доступ к расшаренным папкам и документам.

Несколько девайсов лучше подключать по роутеру. Каждый компьютер подключается к маршрутизатору (пример – по Wi-Fi с соответствующими протоколами). После этого все устройства будут видеть друг друга.

Здесь – подробная инструкция о том, как сделать сеть локального характера на Windows 10.

Необходимое сетевое оборудование и подготовка кабеля

Что нам потребуется для сети:

  • сетевой коммутатор;
  • соединительный кабель (витая пара);
  • коннекторы;
  • сетевые платы компьютеров нужно проверить, при необходимости приобрести новые.

Сетевой коммутатор и его установка

Я считаю, нет я даже уверен, что нужно размещать коммутатор где-нибудь в центре наших компьютеров, тогда легче протягивать кабель и потребуется его  меньше.

По поводу выбора сетевого коммутатора хочу сказать, что я использую в своей работе только коммутаторы D-Link, они зарекомендовали себя как надежное оборудование.

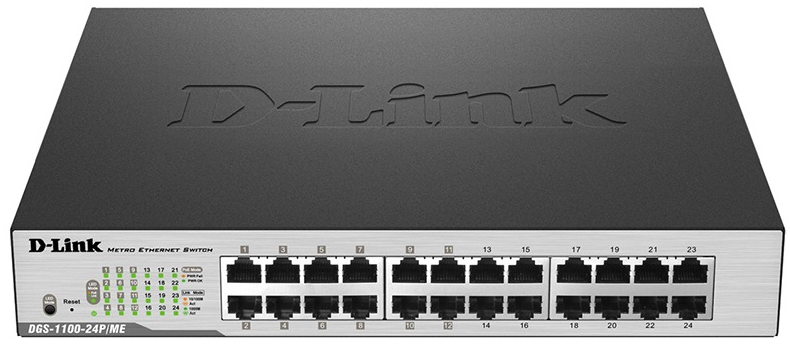

Сетевой коммутатор D-Link.

Вы только не подумайте, что я занимаюсь рекламой фирмы D-Link, ни в коем случае. На данный момент существует огромный выбор коммутаторов и фирм производителей, которые по качеству не уступают лидирующим гигантам в этой отрасли, но лично я отдаю предпочтение фирме D-Link, так как последние пять лет работы они меня ни разу не подводили.

Прямой обжим кабеля

На следующем этапе нам нужно обжать кабель (для лучшего качества сигнала используйте только новый кабель, не берите уже когда-то использовавшийся).

Для этого нам потребуются коннекторы и специальный инструмент для обжима (в крайнем случае можно обжать с помощью плоскогубцев и отвертки).

Коннектор и инструмент для обжима.

В сетевом кабеле имеется восемь жил, каждые две жилы сплетены между собой, получается четыре пары, отсюда и название — витая пара. Обжимать будем по схеме компьютер — хаб, то есть прямой обжим.

Действовать нужно строго по схеме, в коннекторе имеется восемь ячеек для проводов, закладываем провода согласно цветам жил. Схема на рисунке ниже.

Цветовая схема прямого обжима.

Все восемь жил используются для связи на скорости  1 Гбит/сек, но можно использовать и четыре жилы (светло-оранжевый, оранжевый, бело-зеленый и зеленый).  Скорость обмена данными будет составлять 100 Мбит/сек, и, хочу заметить, что этой скорости вполне достаточно для комфортной работы в локальной сети и сети интернет.

Есть вариант использовать только две жилы: светло-оранжевый и оранжевый, в этом случае прием-передача данных будет осуществляться поочередно, это существенно замедлит работу. В наше время такое соединение уже почти никто не использует.

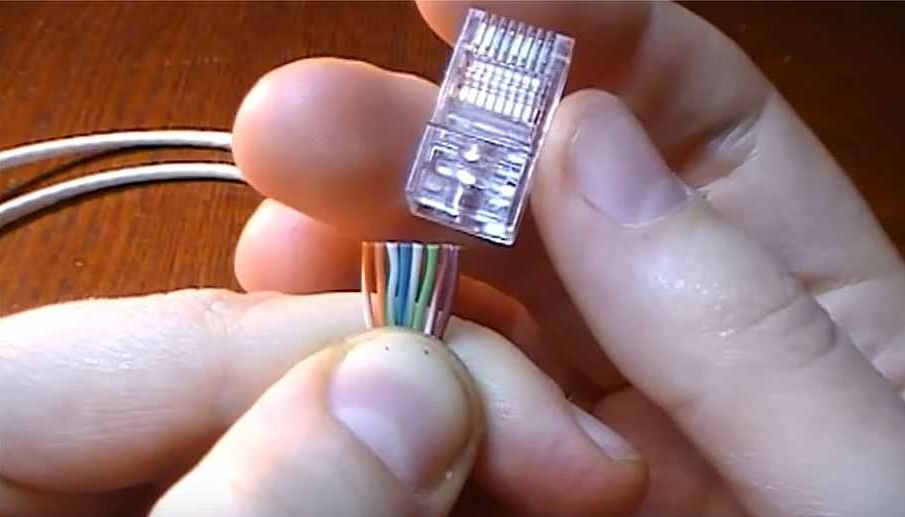

Как вставлять провода в коннектор.

Осталось только правильно настроить компьютеры для связи друг с другом через наш сетевой коммутатор.

Передача информации: что такое канал связи

Для того чтобы передать информацию между двумя территориально разделенными точками, вне зависимости от того, на какое расстояние эти точки разнесены – на один сантиметр, или сотню световых лет, необходимо договориться о двух вещах: посредством чего предавать данные, и в каком виде, то есть определить канал связи и способ кодирования.

Канал связи – это естественная или искусственно созданная физическая среда, в которой могут распространяться информационные сигналы, обладающая тремя ключевыми характеристиками: дальностью распространения сигнала, пропускной способностью и помехозащищенностью.

Дальность распространения определяется физическими свойствами среды, такими как рассеивание и затухание сигнала.

Пропускная способность канала связи определяет предельный объем информации, который может быть передан за единицу времени.

Помехозащищенностью называют соотношение уровня полезного сигнала к уровню помех (шума).

Кодирование – это способ представления информационных сигналов в конкретной среде их распространения.

Рассмотрим несколько каналов связи на примере человеческого общения без использования технических средств.

  • Речевой канал. Люди могут эффективно обмениваться информацией на небольших расстояниях (до нескольких десятков метров), используя устную речь. Средой распространения в таком канале является воздух. Передаваемая информация разбивается на слова, слова – на звуки, каждый из которых представляет собой пакет звуковых сигналов определенного диапазона частот. Пропускная способность канала определяется скоростью, с которой люди могут произносить и распознавать речь. Этот канал связи подвержен воздействию шумов, но даже при сильных помехах мы все еще способны распознать информацию благодаря избыточному кодированию. Например, фраза «что и требовалось доказать» может быть распознана на слух, даже если половина звуков не достигнет адресата. В текстовом представлении достаточно трех букв – «ч.т.д.».
  • Оптический канал. Если дальности распространения сигнала в речевом канале недостаточно, или вокруг слишком шумно, люди прибегают к оптическому каналу связи – общению с помощью жестов или символов. Теоретическая пропускная способность такого канала очень высока: можно, например, показать фото или одним жестом указать маршрут движения, не зря говорят «лучше один раз увидеть, чем сто раз услышать». Но применяемые в быту способы кодирования жестами крайне ограничены, для полноценного общения требуется изучение одного из жестовых языков. С увеличением расстояния применяют виды кодирования, еще больше снижающие пропускную способность – семафорный код, азбуку Морзе, дымовые сигналы и т.д.
  • Почта. Достаточно надежным и помехоустойчивым каналом связи является почта (классическая, голубиная, курьерская и пр.). Информация в этом канале передается пакетно – блок информации упаковывается в пакет и отправляется как единое целое, и адресно – канал связи устанавливается между источником и приемником информации, в отличие от двух предыдущих типов связи, где переносчиком информации является среда (такие каналы называют вещательными). По многим критериям, о которых вы узнаете далее, почтовая доставка схожа с принципами работы компьютерных сетей.

Появление и развитие цифровых технологий позволило значительно расширить и дополнить перечень доступных способов связи. В предметной области каналов передачи данных термин «цифра» имеет совершенно четкую трактовку, вся информация кодируется последовательностью из двух возможных состояний (логических уровней):

– 1 (единица) – есть сигнал;

– 0 (ноль) – нет сигнала.

Поскольку для любой среды передачи данных можно задать подобные логические уровни, цифровое кодирование становится универсальным способом представления информации. Пропускная способность цифрового канала определяется количеством бит (состояний «единица» или «ноль»), передаваемых за единицу времени.

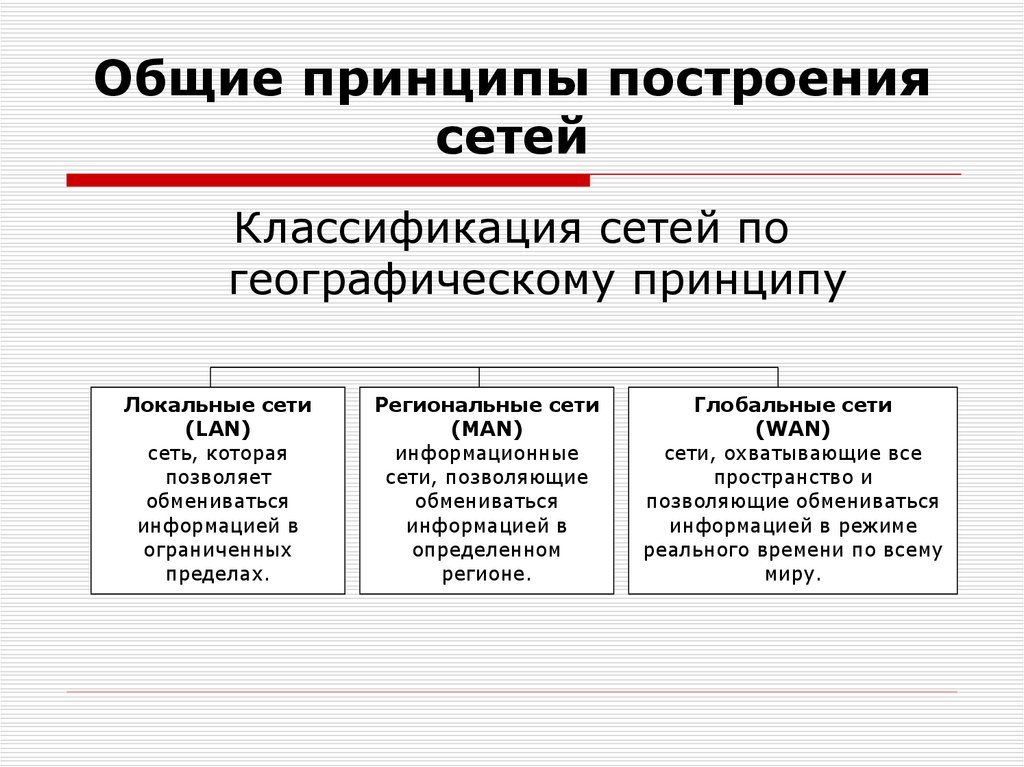

10.4. Как классифицируют компьютерные сети по степени географического распространения

По степени географического распространения сети делятся на локальные,
городские, корпоративные, глобальные и др.

Локальная сеть (ЛВС или LAN — Local Area NetWork) —
сеть, связывающая ряд компьютеров в зоне, ограниченной пределами одной
комнаты, здания или предприятия.

  Небольшая офисная локальная сеть

Глобальная сеть (ГВС или WAN — World Area NetWork) —
сеть, соединяющая компьютеры, удалённые географически на большие
расстояния друг от друга. Отличается от локальной сети более протяженными
коммуникациями (спутниковыми, кабельными и др.). Глобальная сеть
объединяет локальные сети.

  Глобальная сеть

Городская сеть (MAN — Metropolitan Area NetWork) — сеть,
которая обслуживает информационные потребности большого города.

Что такое таблицы маршрутизации

И вот мы плавно добрались и до них. И так.. Что же за таблицы такие.

Организация или пользователь может иметь несколько точек подключения к Интернету (например, резервные каналы на случай, если у первого провайдера что-то выйдет из строя, а интернет таки очень нужен) или содержать в своей структуре несколько IP-сетей. В этом случае, чтобы система знала каким путем (через какой шлюз) посылать ту или иную информацию, используются таблицы маршрутизации. В таблицах маршрутизации для каждого шлюза указываются те подсети Интернета, для которых через них должна передаваться информация. При этом для нескольких шлюзов можно задать одинаковые диапазоны, но с разной стоимостью передачи данных: например, информация, будет пересылаться по каналу, имеющему самую низкую стоимость, а в случае выхода его из строя по тем или иным причинам, автоматически будет использоваться следующее доступное наиболее дешевое соединение.

Как определить скорость передачи информации

В некоторых ситуациях важно знать скоростные характеристики сетевого подключения, например, чтобы слушать музыку, смотреть фильмы онлайн, осуществлять видеосвязь или играть в компьютерные игры по локальной сети. Чтобы определить, с какой скоростью ваш компьютер может обмениваться данными в сети, нужно в первую очередь понять, где находится адресат обмена

Два стационарных компьютера домашней сети могут связываться через локальную сеть, используя высокоскоростное проводное соединение. Ноутбук и смартфон, скорее всего, свяжутся через Wi-Fi точку доступа, а для просмотра этого урока на сайте любому устройству потребуется выход в глобальную сеть Интернет

Чтобы определить, с какой скоростью ваш компьютер может обмениваться данными в сети, нужно в первую очередь понять, где находится адресат обмена. Два стационарных компьютера домашней сети могут связываться через локальную сеть, используя высокоскоростное проводное соединение. Ноутбук и смартфон, скорее всего, свяжутся через Wi-Fi точку доступа, а для просмотра этого урока на сайте любому устройству потребуется выход в глобальную сеть Интернет.

Анализ пропускной способности в диспетчере задач Windows

Самым простым и доступным способом проверки скорости обмена информацией для отдельного компьютера, работающего под управлением операционной системы Microsoft Windows является диспетчер задач.

Шаг 1. Нажмите комбинацию клавиш Ctrl+Alt+Del и в появившемся меню выберите «Диспетчер задач».

Шаг 2. Откройте вкладку «Производительность».

Шаг 3. Выберите слева сетевое подключение, через которое компьютер выходит в сеть. На рисунке приведен пример выбора беспроводной сети для ноутбука.

Рисунок 9 – Анализ пропускной способности сети в диспетчере задач

График показывает динамику сетевого обмена в реальном времени. Чтобы оценить скоростной предел, нужно максимально нагрузить сетевую карту, скачивая, например, несколько больших файлов.

На следующем рисунке показан пример загрузки адаптера беспроводной сети при просмотре видео с разрешением 8К в сети Интернет. Пиковая скорость обмена достигает 62,1 Мбит/с.

Анализ скорости сетевого обмена на маршрутизаторе

Недостатком предыдущего метода является то, что если к вашей локальной сети подключено несколько устройств, активно скачивающих данные из сети Интернет, то пропускная способность вашего подключения будет разделяться между ними, и вы не получите полной картины.

Современные маршрутизаторы имеют веб-интерфейс, позволяющий зайти в панель управления через браузер и посмотреть общую статистику. На скриншоте представлен фрагмент окна системного монитора маршрутизатора Keenetic Air.

Использование специализированных сервисов

Не всегда узким местом в сетевом обмене является ваш канал доступа в Интернет, бывает так, что скорость скачивания информации преднамеренно или непреднамеренно ограничена самими сервером. Для получения наиболее адекватной и точной оценки используют сайты, специально созданные для таких проверок. Они максимально нагружают ваш канал передачи данных в одну и в другую сторону на непродолжительное время и делают замер этих двух скоростей. Для повышения точности используется наиболее близко расположенный к вам сервер.

На рисунке приведен пример результатов измерения на сайте speedtest.net.

Типы компьютерной сети

Компьютерные сети могут быть классифицированы на основе различных атрибутов, таких как физический размер, способ подключения, типы устройств и т.д. Для простоты введения давайте рассмотрим его классификацию с точки зрения физического размера. Вы часто будете слышать следующее.

  • Локальная сеть (LAN)
  • Городская сеть (MAN)
  • Глобальная сеть (WAN)

Локальная сеть (LAN)

LAN- тип компьютерной сети, которая имеет дело обычно с небольшой областью и в основном ограничена одним местом; например, сеть кибер-кафе, компьютерная лаборатория или просто здание организации.

Сеть дома или небольшого здания называется локальной сетью SOHO (имеется в виду локальная сеть небольшого домашнего офиса). В этом типе сети обычно мало компьютеров и других сетевых устройств, например, задействованных коммутаторов и маршрутизаторов (подробности об устройствах описаны ниже).

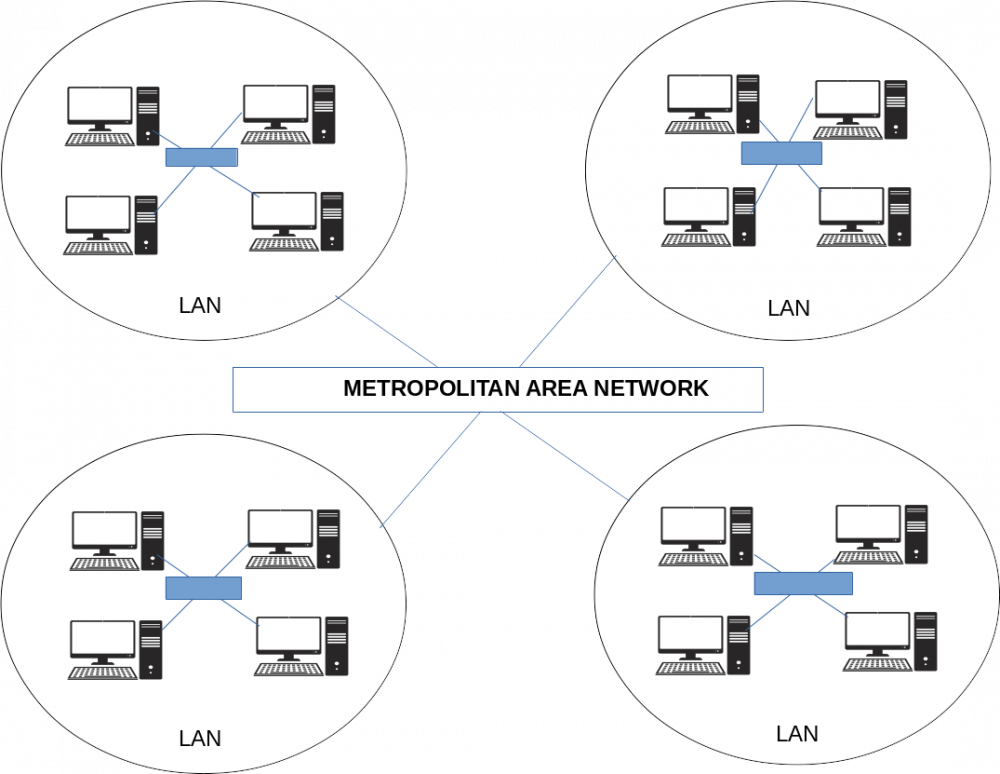

Городская сеть (MAN)

MAN — это тип компьютерной сети, которая больше, чем локальная сеть, но не поддерживает глобальную сеть (WAN). Это посредник между LAN и WAN. Он охватывает больше областей, чем в локальной сети, и имеет большее количество компьютеров; это также можно рассматривать как комбинацию нескольких локальных сетей.

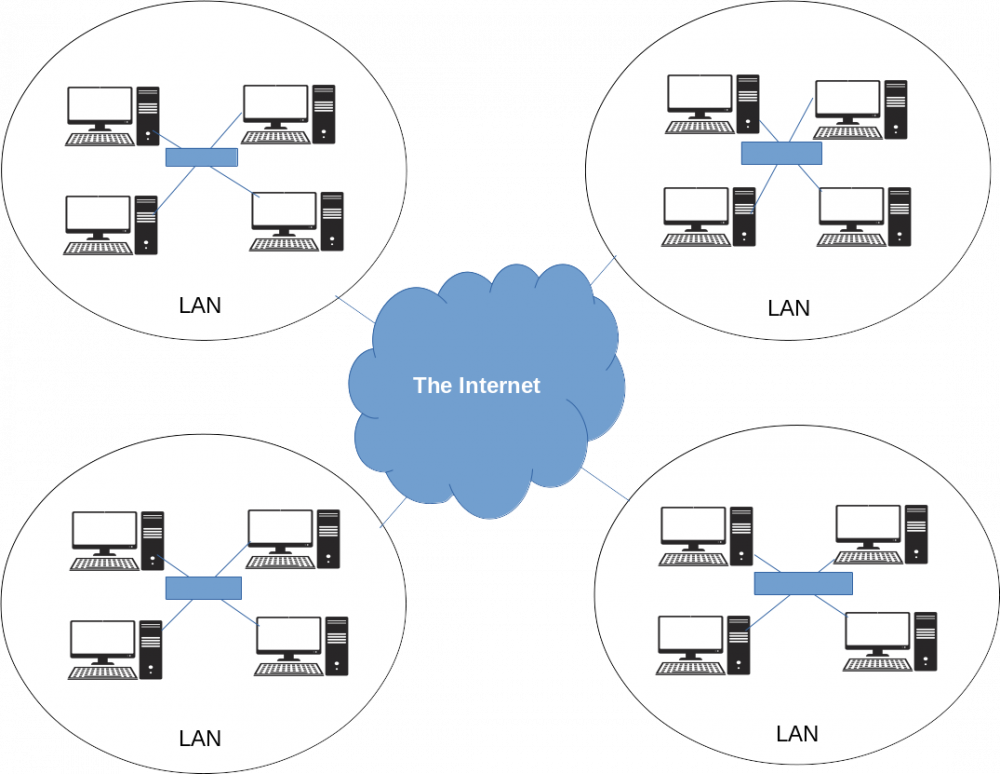

Глобальная сеть (WAN)

Это самая большая форма компьютерной сети, охватывающая тысячи гектаров земли. Он может пройти через государства и страны; нет ограничений на количество компьютерных и сетевых устройств или ресурсов. В глобальной сети используются все необходимые сетевые устройства, такие как коммутаторы, маршрутизаторы, концентраторы, мосты, ретрансляторы и т.д. Этот тип сети обычно требует административной проверки на полный рабочий день, поскольку ее отказ может привести к массовой потере или краже данных.

Всеми знакомый пример — Интернет.

Виды локальных компьютерных сетей

Многие знают о такой сети, как Интернет, и даже не представляют свою жизнь без нее, однако не менее важны и локальные компьютерные сети. Основная их задача в том, чтобы соединять беспроводной связью несколько компьютеров.

С каждым годом все больше разнообразных усовершенствований появляется в данной сфере, они направлены на то, чтобы система работала все лучше и лучше.

Локальные компьютерные сети подразделяются на две основные группы:

  • Одноранговые,
  • С выделенным сервером.

Это достаточно большие категории, и каждая имеет полное право на существование. Первая чаще всего используется для разнообразных небольших кабинетов, а также для школ, офисов, институтов и многих других организаций.

Вторая же группа создана специально для достаточно крупных компаний, ведь там предусмотрено огромное количество информации и множество компьютеров в сети, обычно с ее помощью объединяют компьютеры целого здания, а может быть даже нескольких, для идеальной связи.

Очень важно правильно выбрать определенную сеть. Лучше всего определенный тип смотрится на том месте, для которого он создан

Одноранговая сеть

Локальные компьютерные сети по типу одноранговых отличаются в первую очередь небольшим количеством компьютеров. Обычно их всего около десяти. Они, естественно, плотно взаимосвязаны между собой.

С помощью современного соединения можно легко пользоваться с одного устройства информацией любого компьютера, обрабатывать ее любым способом, а также создавать совместные проекты.

Как и в любой сфере, тут есть свои плюсы и минусы. К плюсам можно отнести доступность и относительный комфорт при небольшом количестве компьютеров, также большую экономичность подобной сети. Основной же недостаток в том, что если один компьютер отключен и отсутствует оператор, то к нему уже невозможно пробраться, если не включить. Таким образом даже при отсутствии одного человека может быть потеря значительной части информации для работы и других дел.

С выделенным сервером

Данная компьютерная сеть создана специально для того, чтобы помочь работать в достаточно крупной компании. Стоит отметить, что она активно используется даже для целого здания и работает практически без нареканий.

Нужно отметить, что основное отличие подобной сети в том, что имеется единый сервер, а также выделен главный компьютер. Каждое звено в данной ситуации отвечает только лишь за свою работу, однако с одного главного компьютера можно наблюдать все процессы, даже в том случае, если компьютер отключен. Вся информация и основные работы хранятся на специальном сервере, принадлежащем компании.

Это очень качественное и современное соединение, единственным недостатком можно считать слишком большую цену, ведь сервер дорого купить, а также достаточно дорого обслуживать и содержать. На выставках в Экспоцентре в последнее время ведется активная работа, чтобы локальные компьютерные сети стали как можно доступнее.

Топология сети

Нужно иметь в виду и разнообразие подключений. Они могут быть выполнены по разнообразным схемам:

  • Шина. Это самая простая экономичная структура, в ее случае нужно минимальное количество кабеля, а все компьютеры просто последовательно соединяются друг с другом. Минусом становится то, что даже при малейшем повреждении кабеля все перестает работать.
  • Звезда. Это система, при которой каждый компьютер подключается к устройству, раздающему сеть. Благодаря этому повреждение одного не мешает тому, чтобы остальные были соединены.
  • Кольцо. Это особенная система, где каждый раз осуществляется предприем. Это может быть ненадежно и слишком медленно, однако простота является серьезным преимуществом.

«Экспоцентр» предлагает рассмотреть внимательнее каждую локальную и глобальную связь.

На выставке «Связь» каждый год представляются новинки и достижения в данной сфере, чтобы было еще удобнее и доступнее соединять компьютеры и другие приборы и аппараты в единую систему.

Локальные  и глобальные компьютерные сети являются необходимостью для любой современной работы, поэтому на выставке «Связь» им уделяется особенное внимание. Локальные и глобальные вычислительные сетиГлобальные сетиКорпоративные компьютерные сети

Локальные и глобальные вычислительные сетиГлобальные сетиКорпоративные компьютерные сети

IP-адреса: сети и хосты

IP-адрес — это 32-битный номер. Он уникально идентифицирует хост (компьютер или другое устройство, например, принтер или маршрутизатор) в сети TCP/IP.

IP-адреса обычно выражаются в десятичном представлении с точками, в виде четырех номеров, разделенных точками, например, 192.168.123.132. Чтобы понять, как маски подсети используются для различия между хостами, сетями и подсетями, изучите IP-адрес в двоичном представлении.

Например, пунктирный десятичный IP-адрес 192.168.123.132 является (в двоичной нотации) 32-разрядным числом 11000000101010000111101110000100. Это число может быть трудно понять, поэтому разделите его на четыре части из восьми двоичных символов.

Эти 8-битные разделы называются октетами. IP-адрес из этого примера будет иметь вид 11000000.10101000.01111011.10000100. Это число имеет немного больше смысла, поэтому для большинства применений преобразуем двоичный адрес в десятичное представление с точками (192.168.123.132). Десятичные числа, разделенные точками, — это октеты, преобразованные из двоичного представления в десятичное.

Чтобы глобальная сеть TCP/IP (WAN) эффективно работала в качестве коллекции сетей, маршрутизаторы, которые передают пакеты данных между сетями, не знают точного расположения хоста, для которого предназначен пакет информации. Маршрутизаторы знают только о том, какая сеть является членом хоста, и используют сведения, хранящиеся в таблице маршрутов, для определения того, как получить пакет в сеть хоста назначения. После доставки пакета в сеть назначения пакет доставляется соответствующему хосту.

Чтобы этот процесс работал, IP-адрес состоит из двух частей. Первая часть IP-адреса используется в качестве сетевого адреса, последняя — как адрес хоста. Если взять пример адреса 192.168.123.132 и разделить его на эти две части, вы получите сеть 192.168.123. с хостом .132 или 192.168.123.0 — адрес сети. 0.0.0.132 — адрес хоста.

Как подключить интернет в локальной сети

Чтобы подключить вашу локальную сеть к интернету,  у вас уже должен быть заключен договор с провайдером . Разумеется, еще либо должен быть модем у вас дома, либо просто протянут сетевой кабель в квартиру. Обычно провайдер тянет кабель в квартиру из подъезда либо просто кабель скидывают с крыши.

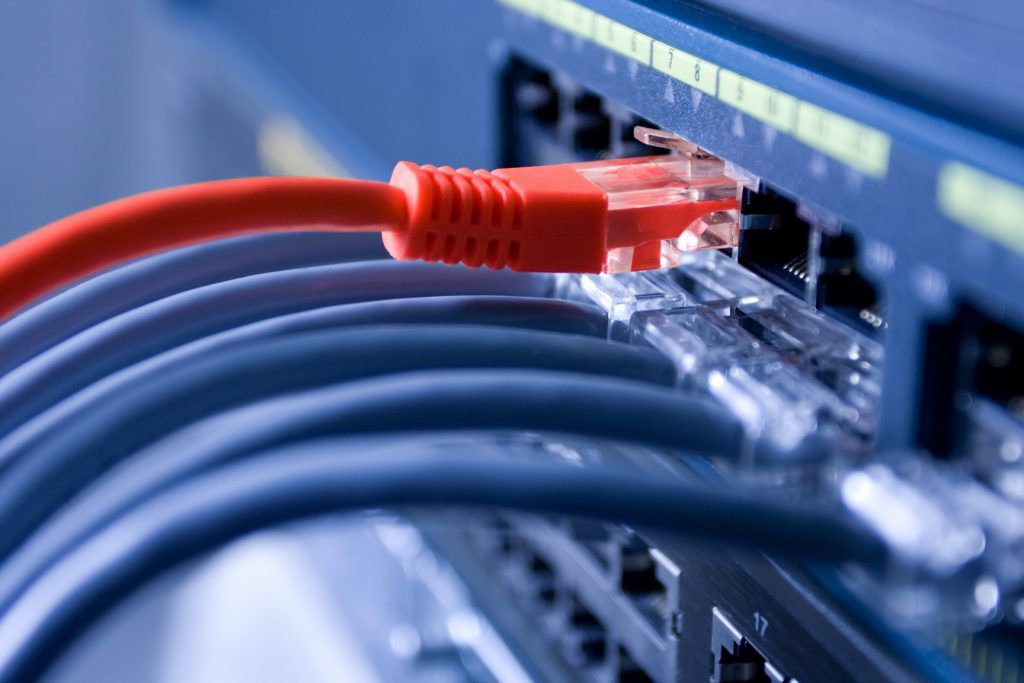

Для подключения интернета в локальной сети, необходимо подключить интернет-кабель к коммутатору в свободный порт. Затем в сетевых картах компьютеров прописать Основной шлюз, и указать Основной и Альтернативный DNS-серверы. Эти данные можно взять у вашего интернет-провайдера.

Как изменить настройки  сетевой карты:

  • Пуск > Панель управления ->
  • Центр управления сетями и общим доступом ->
  • Изменение параметров адаптеров  ->
  • Свойства.  В Свойствах  выбираем Протокол и прописываем Основной шлюз и адреса DNS-серверов.

Беспроводные локальные сети

В наше  время набирает популярность беспроводная локальная сеть. Это намного удобней, нет проводов, нет коннекторов, ценовая характеристика не сильно отличается от оборудования для проводной локальной сети.

Для организации такого рода сети требуется, чтобы каждый компьютер был оборудован Wi-Fi, а так же требуется наличие Wi-Fi роутера, который будет выполнять функцию маршрутизатора.

Вам только остается выбрать и определить для каких целей будет использоваться локальная сеть и какая будет нагрузка на нее.

Удачи Вам в построениях локальных сетей.

Опубликовано 10 июня, 2018 Обновлено 5 августа, 2018 Пользователем admin

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Вадлейд
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
