Инструкция по настройке d-link dir-300

Индикаторы и порты

На передней части нашего маршрутизатора располагаются 4 типа индикаторов. По очереди, начиная с надписи D-Link:

  1. В первую очередь, как и положено, кнопка состояния питания девайса. Горит – D-Link включен, не горит – выключен. Если же светит желтым, то это означает, что маршрутизатор еще включается.
  2. Индикатор в виде планеты – состояние подключения к интернету. Только в этом случае зеленый означает стабильное рабочее состояние, мигающий зеленый значит активное использование интернета, ровный желтый свет – интернета нет.
  3. Светодиод, который показывает состояние работы беспроводной сети. Зеленый – все работает исправно, зеленый мигает – данные передаются по беспроводной сети.
  4. Последние 4 индикаторы отвечают за LAN-порты соответственно. Здесь так же, как и в 3 пункте.

Задняя панель представлена:

  1. Сначала идет место для вкручивания антенны (или она может быть уже прикреплена). Антенна предназначена для увеличения радиуса сигнала.
  2. После расположены 4 порты для сетевого кабеля.
  3. Один разъем под интернет кабель – WAN.
  4. Место для провода питания.
  5. Отверстие, подписанное как «Reset», что предполагает «сброс». Предназначено для сброса настроек к заводским.

Еще на боковой части роутера есть клавиша WPS. Она позволяет быстро добавить новое устройство в сеть. У индикатора есть три конфигурации:

1.     Свет синего цвета мигает, это означает, что идет попытка подключения устройства.

2.     Синий свет горит без помех – устройство подключено.

3.     Желтый свет означает ошибку присоединения.

Теперь рассмотрим, как собственно происходит настройка D-Link DIR-300.

Что лучше: DIR-300 или DIR-300A

В линейку маршрутизаторов D-Link 300 входят разнообразные модели, которые отличаются друг от друга своей мощностью и встроенным функционалом. Оборудование DIR 300 и DIR 300А – это две популярные модели, которые заслужили свое место среди популярных маршрутизаторов. И если модель 300 относится к самым дешевым устройствам, то 300А отличается средней ценой и улучшенными характеристиками.

Выбирая между двумя этими моделями, стоит учитывать, для чего нужен интернет и как часто он будет использоваться:

  • если подключение к сети требуется только для просмотра новостей, поиска информации в браузере и социальных сетей, то самого просто роутера будет достаточно;
  • чтобы играть в видеоигры и скачивать фильмы, стоит взять DIR 300А или еще более современный и мощный роутер.

Отличаются эти две модели своими техническими характеристиками – у модели второго поколения значительно увеличилась защита и добавились более современные протоколы беспроводной связи

Также стоит обратить внимание на изменения в дизайне – модель 300А выглядит более стильно

Функционал маршрутизатора

DIR-300 поддерживает все популярные типы WAN-подключений – PPPoE, IPoE, L2TP, PPTP, поэтому может работать с любым провайдером, осуществляя динамическую и статическую IP-маршрутизацию.

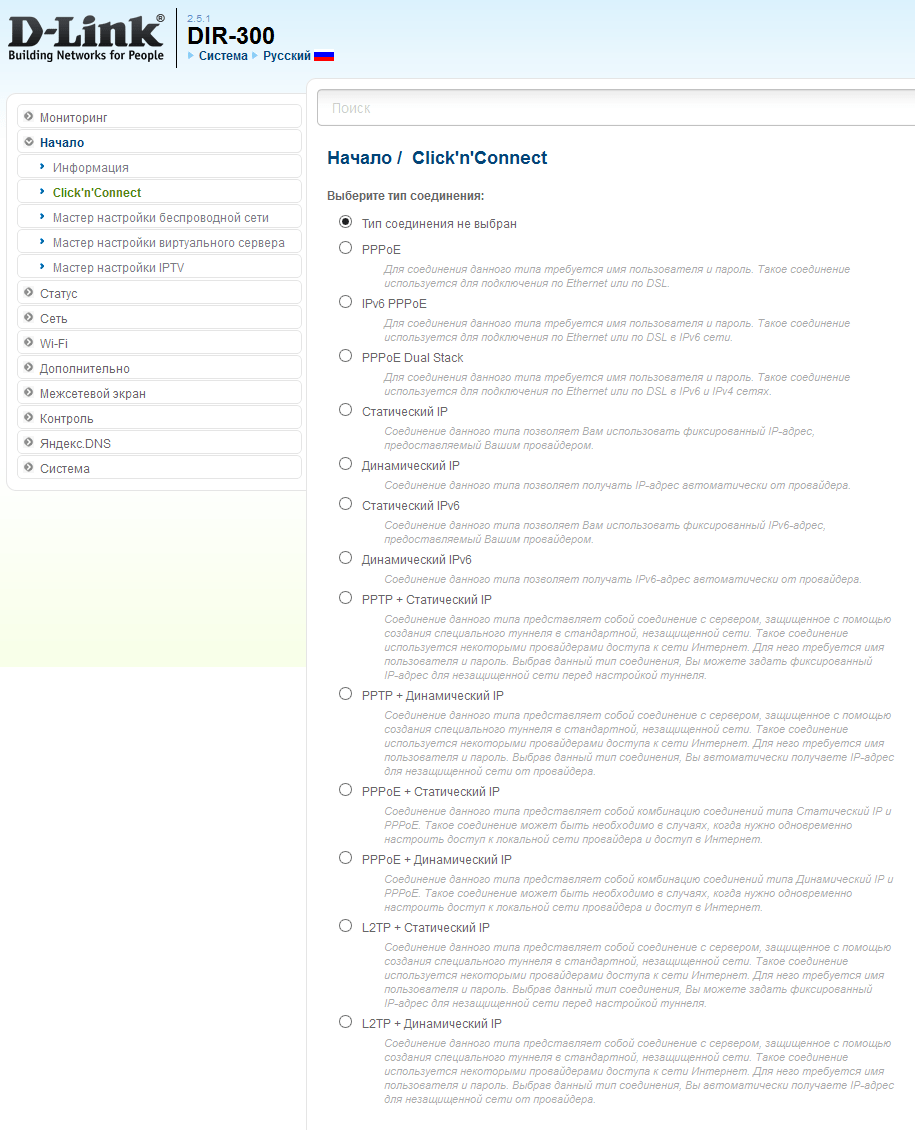

Перечень поддерживаемых типов соединений.

Скорость и нагрузка

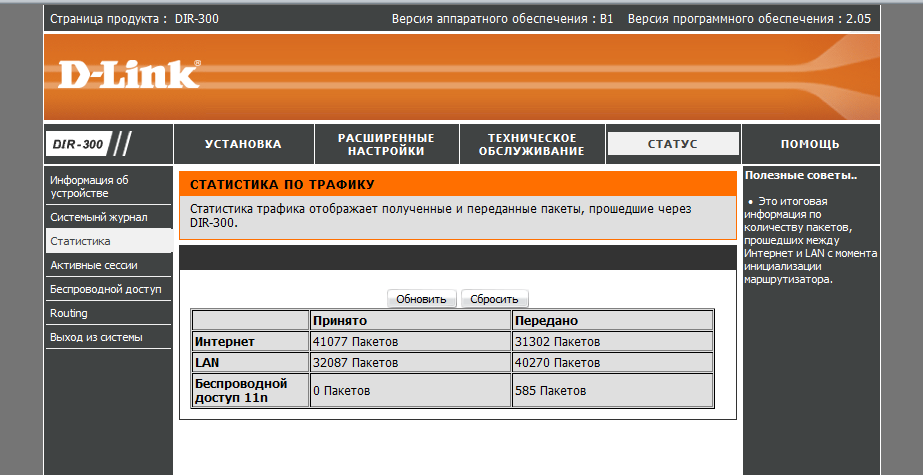

Благодаря аппаратному обработчику пакетов, роутер достигает максимальной производительности при обработке протоколов IPoE и PPPoE. При работе с пакетами PPTP и L2TP, DIR-300 уверенно выдает 70 – 90 Мбит/с, однако, при увеличении потоковой нагрузки в этих режимах наблюдается значительный нагрев устройства и задержки в работе интерфейса.

Несмотря на свои относительно скромные аппаратные характеристики и доступную цену, Wi-Fi роутер D-Link DIR-300 обладает широким набором сетевых возможностей, а также имеет встроенные средства межсетевой защиты, поддерживающие IPv4 и IPv6-фильтрацию пакетов и гибкую настройку правил применения политик безопасности к адресам и портам как источника, так и получателя.

Сетевые функции

DHCP – протокол, отвечающий за назначение IP-адресов устройствам, подключенным к роутеру. Если функция «DHCP-сервер» включена, то маршрутизатор автоматически присваивает адреса устройствам, а если выключена, то потребуется прописать IP-адреса вручную. Режим Relay используется для назначения адресов внешним DHCP-сервером: например, сервером провайдера или другим роутером в локальной сети.

Новые версии DIR-300 умеют работать с протоколом IPv6 с возможностью запроса префикса у вышестоящего маршрутизатора (DHCP PD). В режиме Stateless клиенты формируют IPv6-адреса на основе префикса самостоятельно, а в режиме Stateful – получают их из заданного в настройках диапазона.

Система DNS отвечает за преобразование IP-адресов в привычные буквенные доменные имена.

Функция Dynamic DNS (DDNS) обеспечивает доступ к клиенту домашней сети, позволяя в реальном времени преобразовывать постоянно меняющийся динамический IP-адрес в постоянное доменное имя. Эта функция нужна для организации игрового или FTP-сервера. Также для этих целей используется функция DMZ, открывающая защищенный доступ к компонентам локальной сети с любого компьютера в интернете.

Протокол IGMP обеспечивает передачу multicast-трафика, что необходимо для просмотра IPTV на компьютере или через специальную ТВ-приставку.

Поддержка протокола UPnP позволяет избежать ручной настройки портов, обеспечивая автоматический доступ приложений к сетевым ресурсам.

Поддержка технологии VLAN позволяет разбить локальную сеть на несколько виртуальных подсетей, распределяя доступ на канальном уровне.

Функция WAN ping respond будет полезна, например, при звонке в техподдержку провайдера, позволяя специалистам удаленно пропинговать маршрутизатор и установить его доступность.

Шлюз ALG обеспечивает работу таких протоколов, как SIP и FTP, позволяя использовать VoIP-телефонию и предоставлять доступ к FTP-папкам, а протокол RTSP может быть полезен для организации видеонаблюдения, позволяя захватывать видеопоток с IP-камер и управлять воспроизведением.

В моделях DIR-300S и DIR-300A реализован сервис Яндекс.DNS, позволяющий установить для каждого устройства сети заданный уровень фильтрации контента и уровень защиты от вредоносных сайтов.

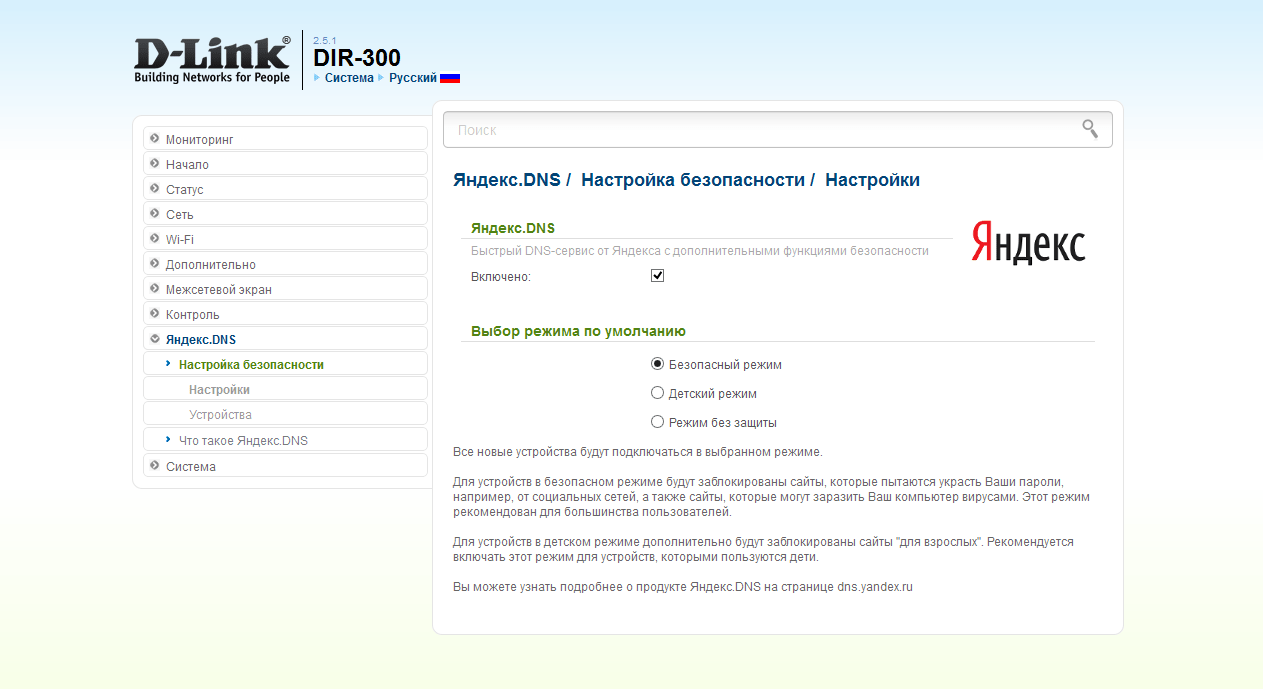

Сервис Яндекс.DNS в DIR-300S и DIR-300A

Прошивка роутера D-Link DIR 300 B5, B6 и B7

Этот шаг посвящен прошивке маршрутизатора DIR-300 последней прошивкой производителя. Чтобы использовать D-Link DIR-300 rev. B6, B7 и B5 с Ростелеком, смена прошивки не является обязательной, но я все же думаю, что эта процедура не будет лишней и возможно облегчит последующие действия. Зачем это нужно: По мере выхода новых моделей роутеров D-Link DIR-300, а также в связи с различными ошибками, возникающими при работе данного устройства, производитель выпускает новые версии программного обеспечения для своих Wi-Fi роутеров, в котором обнаружены недочеты, которые, в свою очередь, приводят к тому, что нам проще настроить роутер D-Link и у нас меньше проблем с его работой.

Процесс прошивки очень прост, и убедитесь, что вы сможете легко его пройти, даже если вы никогда раньше не сталкивались с чем-либо подобным. Итак, приступим.

Загрузка файла прошивки с официального сайта

Вам следует зайти в pub, router, dir-300_nru, firmware, затем перейти в папку, соответствующую аппаратной версии вашего роутера. О том, как узнать номер версии, было сказано выше. После входа в папку B5 B6 или B7 вы увидите там два файла и папку. Нас интересует файл прошивки с расширением .bin, который необходимо скачать на компьютер. В этой папке всегда находится последняя версия прошивки, поэтому вы можете безопасно загрузить ее, а затем сохранить файл в известном вам месте на вашем компьютере. На момент написания статьи последняя версия прошивки для D-Link DIR-300 B6 и B7 — 1.4.1, для DIR-300 B5 — 1.4.3. Независимо от ревизии используемого роутера, настройка интернета у Ростелекома будет у всех одинаковая.

Обновление прошивки

Перед началом процесса прошивки рекомендую временно отключить кабель Ростелекома от WAN-порта вашего роутера и оставить только кабель от LAN-разъема к вашему компьютеру. Также, если вы купили роутер своими руками или получили от знакомого, не лишним будет его сбросить, вернув к заводским настройкам. Для этого нажмите и удерживайте кнопку RESET на задней панели устройства в течение 5-10 секунд.

Откройте любой Интернет-браузер и введите следующий адрес в адресной строке: 192.168.0.1, нажмите Enter и, если все предыдущие шаги были выполнены правильно, вы окажетесь на странице, которая требует имени пользователя и пароля для входа в DIR- 300 настроек NRU. Стандартный логин и пароль для этого роутера — admin / admin. После их ввода вы должны оказаться прямо на странице настроек. В зависимости от прошивки, уже установленной на вашем устройстве, эта страница может выглядеть немного иначе.

Если версия прошивки — 1.3.0, вам нужно выбрать: Настроить вручную — Система — Обновление ПО. Для более старых версий ПО путь будет короче: Система — Обновление ПО.

В поле выбора файла с новой прошивкой укажите путь к файлу, скачанному с сайта D-Link. Последнее, что нужно сделать, это нажать кнопку «Обновить» и дождаться завершения процесса обновления, после чего маршрутизатор может вести себя следующим образом:

1) Сообщите, что прошивка была успешно обновлена, и предложите ввести новый пароль для доступа к вашим настройкам. В этом случае установите новый пароль и перейдите на новую страницу настроек DIR-300 с прошивкой 1.4.1 или 1.4.3 (а может, когда вы это читаете, уже вышла более новая)

2) Ничего не сообщайте. В этом случае достаточно повторно ввести IP-адрес 192.168.0.1 в адресной строке браузера, логин и пароль и перейти к следующему шагу инструкции

Немного моих мыслей о дир 300.

Наверное, самая популярная модель среди всех маршрутизаторов в компании делинк. Завоевать рынок этому малышу помогла простота в управлении и низкая стоимость. Также, почти в каждом городе есть сервис-центр, в котором можно отремонтировать дир 300 или заменить его, если вы купили неудачную модель с заводским браком. Кстати, насчет брака, как и везде он присутствует. Но компания все ремонтирует или заменяет по гарантии. Также, помню несколько неудачных прошивок, особенно запомнилась проблема с беспроводной связью после отключения роутера из розетки — ноутбук не определял Wi-fi сеть. Эта проблема решалась всего лишь перепрошивкой на более позднюю версию.

Подытожим

После ознакомления с этим продуктом компании «D link» можно смело сказать, что для создания домашней сети (как проводной, так и беспроводной, либо одновременно) модель Дир 300 нам подходит. Его покупка не ударит по вашему бюджету. А простота настройки и подключения позволит вам сделать все самому.

Почему нет подключения к интернету у роутера D-Link

Повреждение кабеля

Когда router теряет соединение с интернетом и не может его раздавать, то причин может быть несколько. Соответственно, у каждой проблемы свое решение:

  • Самая распространенная ситуация при которой отсутствует доступ – просроченный платеж в пользу оператора. Нужно зайти в личный кабинет и проверить баланс и дату совершения последнего платежа.
  • Проблемы с сетевым кабелем. Любой провод может повредиться при неверной эксплуатации. Нужно проверить целостность оплетки кабеля на всем его пути. Если есть повреждения, то стоит приобрести новый кабель.
  • У компьютера назначен не верный IP-адрес. Нужно сбросить существующие настройки. Для этого нужно пройти в «Панель управления» в меню ПК, войти в свойства соединения и выставить автоматическое определение IP-адреса. Для DNS сервера также назначить автоматическое определение.
  • Произошел сбой в работе самого маршрутизатора. Для его проверки можно выполнить подключение к компьютеру напрямую. Если при проводном подключении интернет работает, то стоит искать проблему в маршрутизаторе. Нужно открыть меню его настройки и сбросить все установки до заводских. Либо перезапустить его кнопкой RESET на корпусе. После этого нужно будет повторно выполнить всю настройку.
  • Если роутер работает как репитер, то нужно проверить прием сигнала от первого роутера. Для этого нужно подключиться к сети, которую дает первое устройство и проверить наличие интернета.
  • Не подходит канал источника сигнала. Нужно войти в настройки маршрутизатора, найти вкладку «Channel» и выбрать канал, который меньше всего занят.
  • Прошивка роутера устарела или имеет проблемы. Нужно войти в меню устройства и выполнить обновление ПО. При условии, что доступ в интернет не доступен, скачивать новую прошивку придется с помощью устройства, на котором есть доступ в сеть.
  • Проблемы у интернет провайдера. Если поставщик услуг проводит технические работы по обновлению ПО или проходят работы на линии, то доступ будет ограничен или отключен полностью на некоторое время.
  • Последствия технических работ у провайдера. В редких случаях после ремонтных работ может произойти смена значений доступа. В такой ситуации нужно связаться с провайдером и узнать новые настройки.
  • Поломка железа. Выйти из строя может порт на маршрутизаторе или на ПК. Поломка может произойти у сетевой карты или у самого роутера. В таком случае нужно выполнить ремонт или купить новое оборудование.

Настройка протоколов на ПК

Роутер предоставляет доступ в сеть по проводу или с помощью беспроводного соединения. Dir-300 способен работать как репитер Wi-Fi или являться единственным транслятором сигнала. Настройки можно производить с домашнего компьютера, телефона или ноутбука.

Как правильно настроить Wi-Fi-роутер D-link DIR-300

Самый ответственный момент после приобретения любого Wi-Fi-роутера — это его подключение к сети и последующая настройка. Без знания алгоритма настройки и умения быстро решать возникающие в процессе проблемы, устройство может некорректно работать в дальнейшем: развивать недостаточную скорость, постоянно обрывать сигнал, не подключаться к сети.

Что потребуется для настройки

Перед началом настройки роутера DIR-300 необходимо: во-первых, стационарный компьютер или ноутбук; во-вторых, кабель для связи компьютера и роутера; в-третьих, немного свободного времени и умение пользоваться компьютерной базой на уровне «простой пользователь».

Шаг 1: Подключение Wi-Fi-роутера к компьютеру

Настройка устройства на корректную работу происходит через компьютер. Поэтому первым делом его необходимо подключить к роутеру посредством кабеля. Для настройки используются порты LAN, расположенные на корпусе прибора. Также надо подключить и сам роутер к сети, только в этом случае сетевой кабель подключается к разъему WAN.

Подключение через компьютер:

  1. включить компьютер;
  2. с помощью поиска найти раздел «Свойства: протокол Интернета версии 4 (TCP/IPv4)»;
  3. установить маркеры в пунктах «Получить IP-адрес автоматически» и «Получить адрес DNS-сервера автоматически».

Тогда компьютер будет получать все сетевые настройки с роутера в автоматическом режиме.

Шаг 2: Создание пароля

Перед тем как настроить DIR-300, на компьютере должен быть установлен Internet Explorer версии 6 или выше, Firefox 1.5, или любой другой удобный обозреватель. D-link DIR-300 настраивается даже с помощью Android-приложения — D-Link Click’n’Connect.

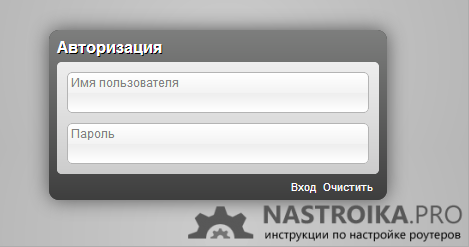

Для создания пароля на роутере необходимо открыть установленный на компьютере браузер и набрать в поисковой строке следующий путь: https://192.168.0.1. Открывшееся окно «Administrator password» имеет 2 графы: логин и пароль. Необходимо ввести любой придуманный логин и пароль и нажать кнопку «Сохранить».

Если логин и пароль уже установлены производителем, то по умолчанию выбирают фразу «admin».

При установке нового логина и пароля лучше всего отдельно записать их на листке, сохранить в заметках на телефоне или на компьютере. Потеря такой информации может создать некоторые трудности, особенно если в дальнейшем потребуется перепрошивка устройства или какая-либо дополнительная настройка.

Шаг 3: Идентификация клиента

Начинается работа непосредственно с DIR-300, настройка которого проходит через меню «Advanced settings». Необходимо в разделе «Net» выбрать соединение «Wan». Еще раз проверить, что сетевая карта работает в автоматическом режиме.

Для простоты идентификации клиента в сети необходимо нажать круглый значок с двумя расположенными внутри зелеными стрелками. После этого действия MAC-адрес компьютера будет автоматически скопирован на роутер. При дальнейшем отключении роутера, но соединении с ним компьютера, выход в мировую сеть остается доступным.

После вышеперечисленных действий остается нажать кнопку «Сохранить», расположенную в правой нижней части экрана.

D-link DIR-300 готов к работе, все сетевые настройки загружаются на устройство автоматически. Можно приступать к серфингу и поиску какой-либо информации в сети.

Настройка подключения L2TP Билайн на роутере D-Link DIR-300

Первая и основная задача при настройке Wi-Fi роутера — заставить его устанавливать соединение с Интернет вместо компьютера. Интернет-провайдер Билайн использует соединение по протоколу L2TP, его-то мы сейчас и настроим.

Примечание: если вы до этого пытались настроить свой DIR-300, но безуспешно, сбросьте его на заводские настройки — для этого, нажмите и удерживайте (на включенном роутере) кнопку Reset сзади в течение 10 секунд, затем отпустите ее.

Прежде всего, запустите Ваш любимый браузер и введите в адресной строке 192.168.0.1 и нажмите Enter — в результате должен появиться запрос логина и пароля для входа в интерфейс настроек роутера. Введите стандартные для роутера D-Link DIR-300 NRU значения — admin в обоих полях.

Следующее, что Вы увидите — запрос на изменение заводского пароля, а затем — основную страницу настроек роутера, где мы и будем производить все действия.

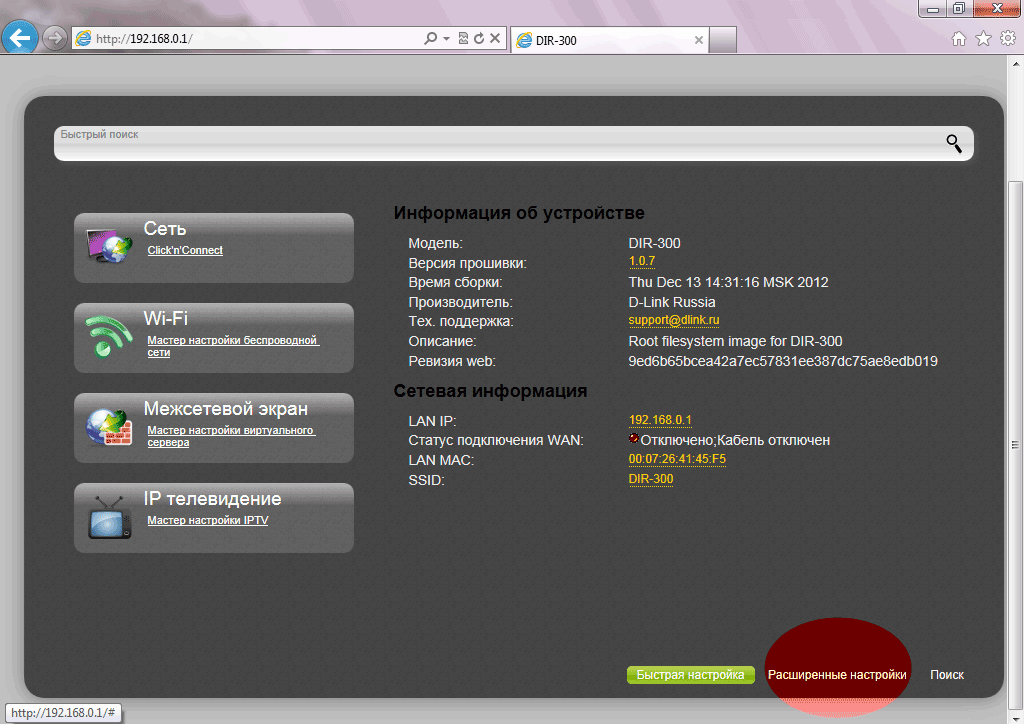

Нажмите ссылку «Расширенные настройки» внизу, на открывшейся странице в пункте сеть выберите «WAN».

На следующей странице нажмите кнопку «Добавить».

Теперь самое основное — настроить параметры подключения L2TP для Билайн в роутере. Заполняем поля следующим образом:

  • Тип соединения — L2TP + Динамический IP
  • Имя — любое имя соединения, нигде не используется, можно не менять
  • Имя пользователя и пароль — ваши данные Билайн
  • Адрес VPN-сервера — tp.internet.beeline.ru
  • Остальные данные можно не изменять: если у вас возникли какие-то сомнения, то просто перепишите с приведенного изображения — на нем работающие параметры для Билайн.

Нажмите кнопку «Сохранить». После этого, вы снова увидите страницу со списком соединений, где будет находиться только что созданное вами подключение и оно будет разорвано. Также вверху страницы будет индикатор, оповещающий о том, что настройки роутера были изменены и их необходимо сохранить. Сделайте это (т.е. в сумме сохраняем два раза — это нужно, чтобы после выключения роутера из сети настройки не сбрасывались).

Подождите минуту и обновите страницу. Если вы все сделали правильно и не забыли отключить интернет на компьютере, то вы увидите, что вновь созданное подключение Билайн находится в состоянии «Соединено» — т.е. интернет с этого компьютера уже доступен. Осталось настроить параметры беспроводной сети, поставить пароль на Wi-Fi и, если нужно, настроить телевидение IPTV.

Настройка Wi-Fi

Самое главное в настройке Вай-Фая – чтобы все работало, и был свой пароль. Делаем так:

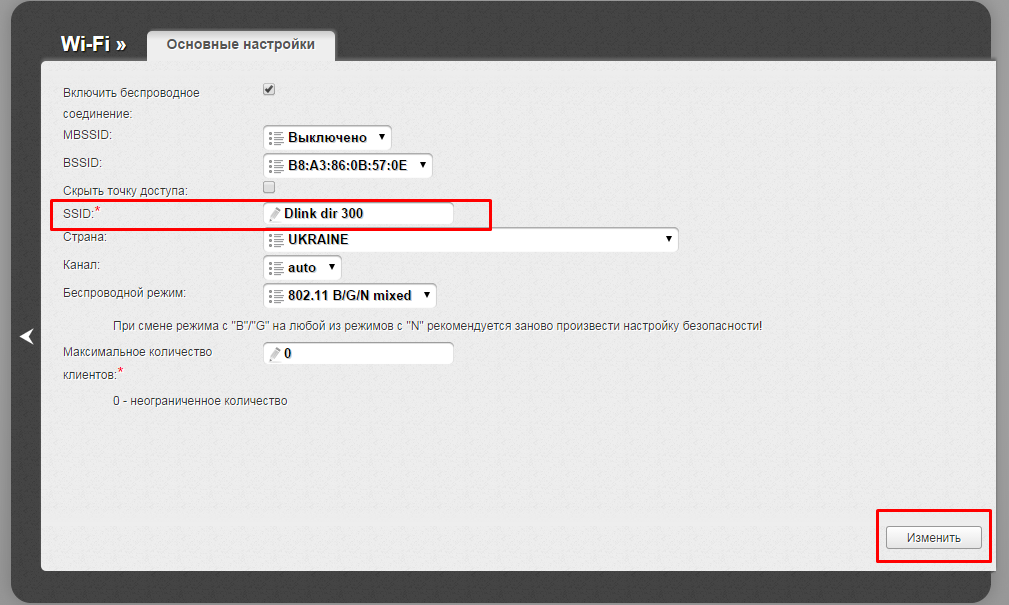

Здесь убедитесь, что включена галка «Включить беспроводное соединение». Либо можно просто посмотреть на переднюю панель роутера и убедиться, что индикатор беспроводной сети горит или мигает.

Здесь посмотрите на SSID – название вашей сети. Так вы ее будете видеть при поиске сетей, так ее будут видеть все ваши соседи. Еще посмотрите, чтобы режим стоял в B/G/N mixed – так будет обеспечено полное сочетание стандартов между всеми возможными устройствами и вашим маршрутизатором, чтоб проблем не было.

Здесь и задаются основные настройки безопасности вашей домашней беспроводной сети. Не игнорируйте этот пункт! Обязательно установите свой пароль.

  • Сетевая аутентификация – WPA-PSK/WPA2-PSK mixed – только так, никаких незащищенных сетей, никаких WEP, которые ломаются на раз-два.
  • Ключ шифрования PSK – а это ваш пароль, который будет запрашиваться при подключении любого устройства к вашему Wi-Fi. Его не нужно делать простым, но сразу же запишите куда-нибудь. Посмотреть его повторно можно будет здесь же, но проще ввести с бумажки.

Интересные продвинутые настройки

Просто бегло затрону, что еще умеет эта моделька. Профессионалы просто поймут о чем идет речь и без проблем выстроят свою задачу. Так что для упоминания.

  • Маршрутизация. Позволяет прокинуть любые маршруты. На то он и Роутер (маршрутизатор), а не просто модем. Моделька хоть и старенькая, но позволяет решать задачи на дому.
  • VLAN – позволяет делить наши сети на виртуальные пространства. Это и контент-фильтр поможет наложить, и IP телевидение отделить от общего потока трафика.
  • Firewall, NAT и проброс портов – все присутствует. Видео по пробросу прикладываю далее:

Репитер (повторитель, усилитель, ретранслятор). Если у вас уже есть какая-то сеть, то этот роутер можно подключить к ней и просто дублировать ее для расширения зоны покрытия. Делается это в настройках «Wi-Fi – Клиент». Здесь отмечаем галку на переход в режим и вещание, выбираем нужную сеть и все работает.

Сохранение/восстановление настроек роутера

После проведения настройки, рекомендуется сохранить их, чтобы в случае возникновения проблем, можно было их восстановить. Для этого необходимо зайти во вкладку Техническое обслуживание (MAINTENANCE), меню Сохранение и Восстановление (Save and Restore).

  • Для сохранения текущих настроек роутера необходимо нажать кнопку Save (параметр Save Settings To Local Hard Drive). Файл с настройками будет сохранен в указанное место на жёстком диске.
  • Для восстановления настроек настроек из файла, необходимо нажать кнопку Обзор, указать путь к файлу с настройками, затем нажать кнопку Upload Settings.

Внимание! Нажатие кнопку Restore Device приведет к восстановлению заводских настроек!

Новый роутер – не покупать

Хакер покупает роутер D-Link, устанавливает сторонний софт и радуется.

Подарочек

  1. Покупаем новый роутер;
  2. Меняем софт;
  3. Роутер перегревается;
  4. Главная микросхема на роутере получает радиатор;
  5. Перегрева нет, но БП из комплекта роутера уже «не тянет»!

Вот что выгодно фирме D-Link:

  1. Чтобы роутер слетел с гарантии;
  2. Чтобы комплектный БП не использовался;
  3. Пусть человек расскажет, какой у него роутер, умалчивая о расходах.

На сайтах, посвящённых настройке роутеров, обычно дают совет: покупайте роутер D-Link, если знаете, что с ним делать. И роутеры бренда D-Link по-прежнему остаются на пике спроса. Все – хакеры?

Подключение роутера D-Link DIR-300

Несмотря на то, что подключение роутера, казалось бы, не должно вызывать никаких сложностей, достаточно часто приходится видеть и неправильные варианты. Связано это с тем, что даже при неправильном подключении можно добиться, например, чтобы на одном компьютере был интернет и при этом работало цифровое ТВ. Однако, правильным оно от этого не становится, а устройства, подключенные по Wi-Fi будут сообщать о том, что «Соединение ограничено или отсутствует» или «Без доступа к интернету». Правильный вариант подключения — на картинке ниже.

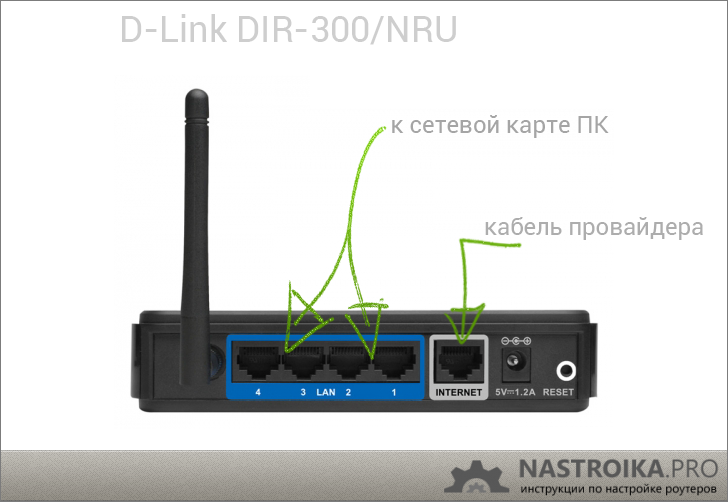

Подключение роутера D-Link DIR-300

Таким образом, кабель Вашего интернет-провайдера (или кабель, идущий от модема, если он у Вас присутствует), должен быть подключен к порту Internet и только к нему. Сетевая карта соединяется с одним из портов LAN роутера с помощью имеющегося в комплекте кабеля RJ-45 (стандартный сетевой кабель).

Подготовка

Перед тем как устанавливать любой роутер, нужно знать, что его настройка и управление параметрами производятся через встроенный WEB-интерфейс. Административная панель доступна в любой операционной системе, у которой есть поддержка браузера (можно использовать любой, который больше нравится).

Второе, что нужно знать – для доступа к интернету через маршрутизатор компьютер должен быть оснащен сетевой картой – проводной или беспроводной. Ethernet адаптер встроен во все ПК – стационарные и ноутбуки. А вот беспроводной Wi-Fi адаптер точно есть только на ноутах. Для настольного компа придется докупить и установить его самостоятельно.

Роутер D-Link DIR-300: принцип работы и обзор

Сетевое оборудование бренда D-Link для проведения интернета отлично известно на российском рынке. Многие россияне предпочитают работать с роутерами этого производителя. Приборы для интернета надежны и просты в эксплуатации. На настройки потребуется минимум времени. Превосходные технические характеристики делают продукцию Д-Линк популярной для интернета на дачу в Воскресенске.

Среди большого количества моделей особо востребованным является роутер D-Link DIR-300. Его часто устанавливают в квартирах, частных домах и офисных помещениях. Подключить и настроить его можно всего за несколько минут.
